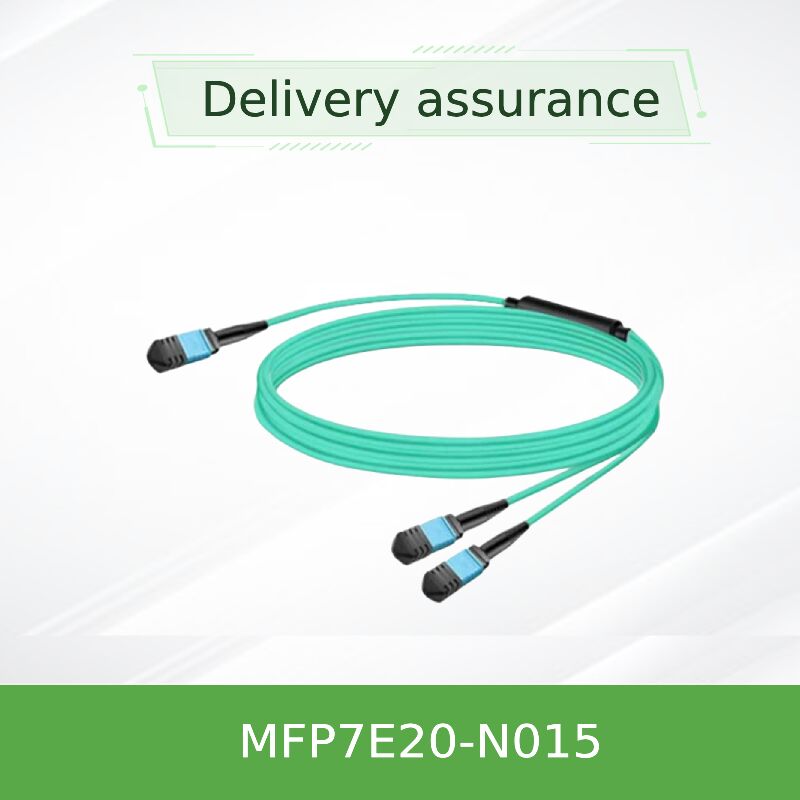

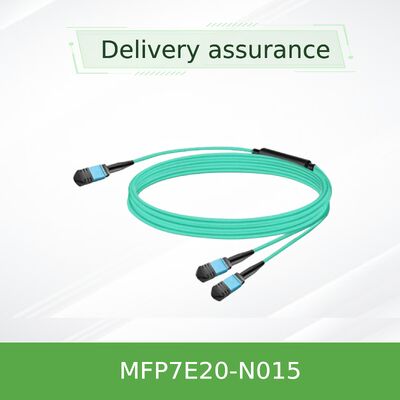

NVIDIA MFP7E20-N015 15m MPO APC 1:2 کابل فیبر اسپلتر برای اتصال سریع مرکز داده 400G / NDR
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MFP7E20-N015 |
| مدرک: | MFP7E20-Nxxx.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| مدل شماره: | MFP7E20-N015 | شکل ماده: | سیم پیچ |
|---|---|---|---|
| قدرت کششی مجاز: | 1000N <10000N | گواهی: | RoHS, CE, ISO9001, VDE, CCC |
| مواد غلاف: | پی وی سی | طول: | 15 متر |
| نرخ داده: | 400 گیگابایت در ثانیه | مبدا: | هند / اسرائیل / چین |
| برجسته کردن: | NVIDIA 15m MPO کابل فیبر تقسیم کننده,کابل شکستن مرکز داده 400G,جدا کننده فیبر NDR با ضمانت,400G data center breakout cable,NDR fiber splitter with warranty |
||
توضیحات محصول
چگالی پورت شبکه ی با سرعت بالا را با NVIDIA بهینه سازی کنیدMFP7E20-N015این راه حل به طور موثر یک رابط OSFP دو پورت 800G را به دو پیوند مستقل 400G تقسیم می کند.به طور مستقیم به دستگاه هایی مانند آداپتورهای شبکه NVIDIA ConnectX-7 و BlueField-3 DPU متصل می شودبا استفاده از کانکتورهای MPO-12/APC با ضرر کم، یک جاکت انعطاف پذیر LSZH، و یک طراحی متقاطع نوع B،اتصال با عملکرد بالا برای محیط های مرکز داده های 400GbE و NDR InfiniBand.
NVIDIA MFP7E20-N015 یک کابل فیبر نوری چند حالت تولید شده در کارخانه است که برای معماری های شبکه با تراکم بالا و پهنای باند بالا طراحی شده است. این به عنوان یک جزء اتصال غیرفعال حیاتی عمل می کند.امکان استفاده از یک پورت سوئیچ با رادیکس بالا برای خدمت به دو نقطه پایانی پاییناین امر برای ساخت شبکه های ستون فقرات مقرون به صرفه و مقیاس پذیر، خوشه های AI / ML و ستون فقرات ذخیره سازی که در آن حداکثر استفاده از پورت سوئیچ بسیار مهم است ضروری است.کابل بخشی از یک اکوسیستم گواهی شده برای راه حل های شبکه ای با عملکرد بالا NVIDIA است.
- پیکربندی شکستن:توپولوژی تقسیم کننده 1xMPO-12 تا 2xMPO-12 برای ضرب پورت.
- پشتیبانی با سرعت بالا:طراحی شده برای پروتکل های 400 گیگابیت اترنت و NDR (400G) InfiniBand.
- کانکتورهای برتر:کانکتورهای MPO-12 با 8° Angle Physical Contact (APC) برای به حداقل رساندن بازتاب نوری (≥35 dB RL).
- سیم کشی مستقیم:نقشه فیبر نوع B (تقاطع شده) را پیاده سازی می کند و امکان اتصال مستقیم گیرنده به گیرنده را فراهم می کند.
- ساخت و ساز پایدار و امن:دارای یک ژاکت انعطاف پذیر LSZH-OFNR با رنگ آب است که ضد شعله و کم دود است.
- تضمین کیفیت:با توجه به استاندارد های IEC 61754-7 و Telcordia GR-1435 تولید شده است، اطمینان از قابلیت اطمینان.
این کابل شامل فناوری های ثابت شده نوری و مکانیکی برای اطمینان از قابلیت همکاری و عملکرد است:
- فیبر:50/125μm OM4 Multimode (برای طول 15m)
- کانکتور:MPO-12 بر اساس IEC 61754-7
- لهستانی:APC (رابط فیزیکی زاویه ای)
- توپولوژی:نوع B (تقاطع شده)
- از دست دادن ورودی:≤ 0.356 دبیل (در هر فرمول: 0.35 + 0.0004*L)
- بازده از دست دادن:≥ 35 دی بی
- حداکثر محدوده کانال:تا 50 متر (با پنل های پیچ)
- دمای عملیاتی:از 0°C تا 70°C
- ایمنی لیزر:کلاس 1 (IEC 60825-1، CDRH)
- رتبه بندی ژاکت:LSZH (هالوجن صفر دود کم) ، OFNR
- EMC/امنیت:CE، FCC کلاس A، cTUVus
- حمایت از پروتکل:اترنت، InfiniBand، NVLink
این کابل به عنوان یک تقسیم کننده نوری منفعل عمل می کند. کانکتور MPO "روت" واحد با یک گیرنده OSFP دو پورت در یک سوئیچ (به عنوان مثال NVIDIA MMA4Z00-NS) ارتباط برقرار می کند.این گیرنده یک سیگنال 800G را در 8 خط نوری ارائه می دهددر داخل مجموعه کابل، این 8 فیبر فعال به صورت فیزیکی به دو گروه متمایز از 4 فیبر تقسیم می شوند. هر گروه به یکی از دو کانکتور "ورق" MPO هدایت می شود.این نوک برگ ها به گیرنده های استاندارد یک پورت 400G OSFP یا QSFP112 در سرورها یا دستگاه های ذخیره سازی متصل می شوند.سیم کشی متقاطع نوع Bبسیار مهم است: اطمینان حاصل می کند که مسیر انتقال (Tx) از پین 1 در گیرنده سوئیچ با مسیر دریافت (Rx) در پین 12 در گیرنده سرور به درستی هماهنگ می شود و برعکس،امکان ارتباطات دوگانه کامل بدون ماژول های اتصال متقاطع خارجی.
- جمع آوری مرکز داده:اتصال سوئیچ های ستون فقرات / جمع آوری با ظرفیت بالا (با پورت های 800G) به چندین سوئیچ بالا (ToR) یا سرورهای با عملکرد بالا.
- هوش مصنوعی و محاسبات با عملکرد بالا:ارائه اتصال متراکم از سوئیچ های شبکه به گره های محاسباتی مجهز به 400Gکارت های شبکه(مانند ConnectX-7) در خوشه های GPU برای آموزش و شبیه سازی توزیع شده.
- شبکه های هیپر کنورژد و ذخیره سازی:تسهیل ارتباطات پهنای باند بالا برای پیاده سازی NVMe-over-Fabrics (NVMe-oF) بین آرایه های ذخیره سازی و سرورهای محاسباتی.
- زیرساخت ابر:استفاده در محیط های ابر مقیاس برای بهینه سازی هزینه در هر بندر و تراکم کابل در قفسه ها.
- اتصال کارت رابط شبکه:امکان اتصال یک پورت سوئیچ به دو سرور، هرکدام با عملکرد بالاکارت NIC، به طور موثر دو برابر تراکم اتصال.
| دسته بندی پارامتر | مشخصات دقیق برای MFP7E20-N015 |
|---|---|
| شناسایی محصول | NVIDIA MFP7E20-N015 |
| عملکرد کابل و توپولوژی | جدا کننده غیر فعال 1:2، 1xMPO-12/APC به 2xMPO-12/APC |
| طول کل | 15.0 متر (تسامح: +0.3m / -0m) |
| مشخصات فیبر | 50/125 μm Multimode با شاخص درجه بندی شده، OM4 |
| تعداد فیبر فعال | 8 فیبر (4 ارسال، 4 دریافت) |
| نوع کانکتور و پولش | MPO-12، تماس فیزیکی زاویه ای زنانه (APC) |
| طرح سیم کشی | نوع B (تقاطع شده) |
| قطر کابل | 3.0 mm ± 0.2 mm |
| مواد و رنگ کت | Halogen Zero Low Smoke (LSZH) ، دارای درجه بندی OFNR، Aqua |
| حداقل شعاع خم | 30 میلی متر (1.2 اینچ) |
| دمای کار | از 0°C تا 70°C |
| دمای ذخیره سازی | -40°C تا 85°C |
| محدوده رطوبت | 10٪ تا 85٪ RH (غیر فشرده سازی) |
| فرستنده های سازگار | NVIDIA دو پورت OSFP DR8 (MMA4Z00-NS) ، 400G OSFP، QSFP112 |
دیگر طول های موجود در سری MFP7E20: 3m (N003) ، 5m (N005) ، 7m (N007) ، 10m (N010) ، 20m (N020) ، 30m (N030) ، 50m (N050).
- حداکثر بهره وری بندر:دو برابر تعداد اتصالات سرور در هر پورت سوئیچ در مقایسه با کابل گذاری استاندارد، کاهش هزینه های هر پورت و بهبود تراکم قفسه.
- صداقت سیگنال تضمین شده:کانکتورهای APC به کارگاه پایان یافته تضمین می کنند که به طور مداوم از دست دادن ورودی پایین و از دست دادن بازگشت بالا، برای عملکرد بدون خطا در پیوندهای 400G مبتنی بر PAM4 حیاتی است.
- تضمین اکوسیستم:به عنوان یک جزء اصلی NVIDIA، برای قابلیت همکاری یکپارچه در اکوسیستم شبکه NVIDIA، از جمله سوئیچ ها، ترانسسیورها وکارت های شبکه.
- آمادگی نصب:با پوشش گرد و غبار محافظت شده و نیازی به پایان دادن به میدان ندارد، که امکان استفاده سریع و بدون خطا را فراهم می کند.
- مشخصات ایمنی بهبود یافته:مواد ژاکت LSZH با کاهش انتشار دود سمی در سناریوهای آتش سوزی، ایمنی را در محیط های محصور مرکز داده بهبود می بخشد.
- ضمانت محصول:این کابل تحت گارانتی استاندارد NVIDIA برای اجزای نوری منفعل قرار دارد.
- موجودی و لجستیک:ما ذخيره MFP7E20-N015 را براي اجراي سريع سفارش و تحویل قابل اعتماد نگه داريم.
- مشاوره فنی:تیم ما پیش از فروش راهنمایی های فنی را در مورد انتخاب کابل، سازگاری و طراحی شبکه برای زیرساخت های 400G / NDR شما ارائه می دهد.
- پشتیبانی پس از فروش:کمک برای بهترین شیوه های نصب و رفع مشکلات اتصال در دسترس است.
سوال: آیا می توانم از یک برگ از این کابل تقسیم کننده استفاده کنم و برگ دوم را بعداً متصل کنم؟
ج: بله، طراحی این کار را امکان پذیر می کند. شما می توانید یک سرور را بلافاصله متصل کنید و اتصال دهنده برگ دیگر را با پوشش گرد و غبار محافظت کنید تا سرور دوم آماده شود.اطمینان حاصل کنید که گیرنده متصل در سمت سوئیچ پشتیبانی از لینک آمدن با تنها یک مسیر فعال، که معمولاً اینگونه است.
سوال: آیا این کابل با 200G QSFP56 سازگار است؟
A: کانکتورهای فیزیکی کابل (MPO-12/APC) سازگار هستند اگر گیرنده QSFP56 از گیرنده MPO-12/APC استفاده کند و برای 200G-SR4 یا عملکرد چند حالت مشابه طراحی شده باشد.عملکرد تقسیم کننده برای شکستن یک سیگنال 800G/400G بهینه شده استبرای یک اتصال 200G بومی، یک کابل دوگانه غیر تقسیم کننده معمولا مناسب تر است. همیشه از صفحات داده گیرنده استفاده کنید.
س: چگونه کانکتورهای MPO را روی این کابل تمیز کنم؟
A: از یک ابزار تمیز کننده یا کاست متصل کننده MPO اختصاصی و بدون فلش استفاده کنید. هرگز از هوای فشرده به تنهایی استفاده نکنید، زیرا می تواند آلاینده ها را بیشتر به داخل فرروول فشار دهد.به آرامی ابزار تمیز کردن را به سمت انتهای کانکتور وارد کنید، پاک کنید و با میکروسکوپ فیبر قبل از جفت گیری بررسی کنید.
سوال: اگر به طور تصادفی این دستگاه را به پورت MPO-UPC متصل کنم چه اتفاقی می افتد؟
الف:مجبورش نکن.کانکتورهای MPO-APC و MPO-UPC دارای کلید های فیزیکی و زاویه های پولیش متفاوت هستند.تلاش برای جفت گیری آنها می تواند باعث آسیب فیزیکی دائمی به لوله سرامیکی در هر دو کابل و گیرنده، منجر به از دست دادن نوری بالا و نیاز به تعویض.
- بررسی سازگاری:قبل از نصب، تایید کنید که تمام گیرنده ها و پنل های پچ در لینک برایMPO-12/APCوصل کننده ها، نه UPC
- تمیز کردن قبل از نصب:همیشه قبل از جفت گیری، لوله های اتصال کابل و ظرف های گیرنده را با ابزارهای تأیید شده بررسی و تمیز کنید تا از نقص های مرتبط با آلودگی جلوگیری شود.
- مدیریت شعاع خم:در طول مسیر، از پیچ و خم های تیز اجتناب کنید. حداقل شعاع خم را حفظ کنید30 میلی متر (1.2 اینچ)در تمام نقاط در امتداد کابل برای جلوگیری از از دست دادن یا شکستن فیبر های میکروبندی.
- محدودیت های زیست محیطی:کابل را در محیط های خارج از محدوده دمای مشخص شده (0°C تا 70°C) و رطوبت (10٪ تا 85٪ RH) نصب یا استفاده نکنید.
- قرار دادن و برداشتن صحیح:از مکانیسم قفل فشار کشیدن روی پوسته کانکتور برای قرار دادن و خارج کردن استفاده کنید. هرگز به طور مستقیم بر روی ژاکت کابل برای جدا کردن استفاده نکنید، زیرا این می تواند به فیبرهای داخلی آسیب برساند.
- آگاهی از ESD:در حالی که خود کابل حساس به ESD نیست، گیرنده هایی که به آن وصل می شوند حساس هستند.سطح کاری زمین زده) هنگام دست زدن به فرستنده ها در طول نصب کابل.
