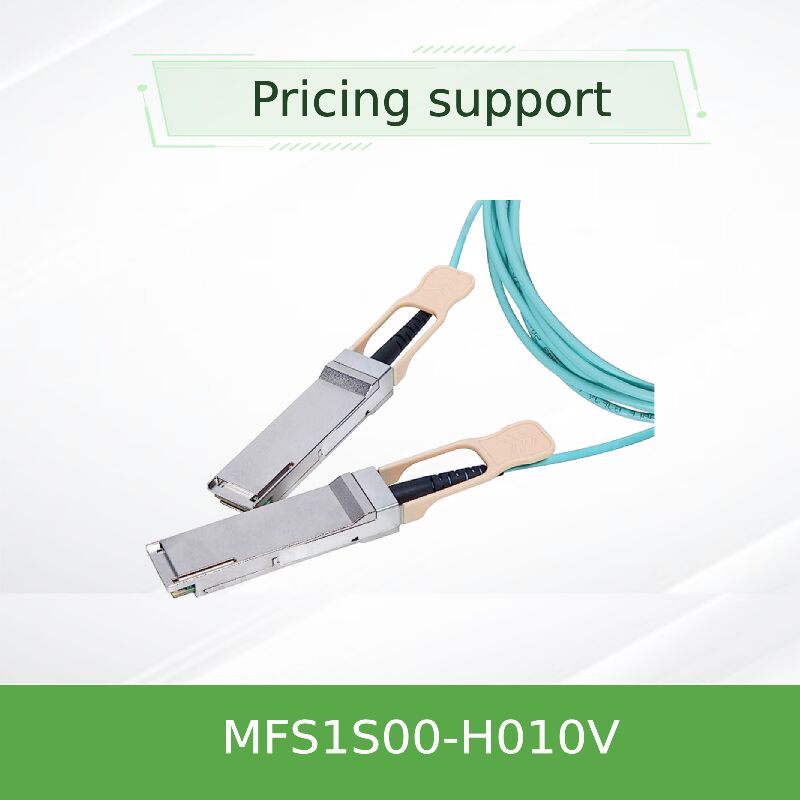

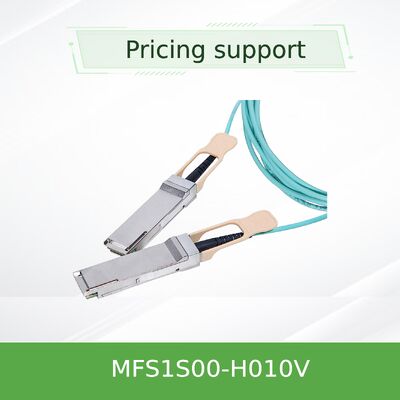

کابل نوری فعال QSFP56 10 متری 200 گیگابیت بر ثانیه MFS1S00-H010V Mellanox با برد گسترده برای شبکههای مرکز داده
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MFS1S00-H010V |
| مدرک: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| در دسترس بودن: | سهام | گارانتی: | 1 سال |
|---|---|---|---|
| وضعیت: | جدید و اصلی | تکنولوژی: | بی نهایت |
| تایپ کنید: | کابل AOC Mellanox | طول کابل: | 10 متر |
| مدل: | MFS1S00-H010V | نام: | کابل نوری فعال ملانوکس MFS1S00-H010V تا 200 گیگابیت بر ثانیه IB HDR QSFP56 کابل 10 متری ملانوکس AOC |
| کلمه کلیدی: | کابل | ||
| برجسته کردن: | کابل نوری فعال QSFP56 Mellanox,کابل شبکه مرکز داده 200 گیگابیت بر ثانیه,کابل نوری با برد گسترده 10 متری,200Gb/s data center network cable,10m extended reach optical cable |
||
توضیحات محصول
MFS1S00-H010V یک کابل نوری فعال 10 متری ممتاز است که برای محیطهای مرکز داده 200 گیگابیتی طراحی شده است. این راهحل که به عنوان یک اتصالدهنده کارت شبکه با کارایی بالا عمل میکند و همچنین با نام مستعار mq9700 شناخته میشود، از اپتیکهای VCSEL پیشرفته برای غلبه بر محدودیتهای فاصله کابلهای مسی استفاده میکند. این یک جزء کارت شبکه قابل اعتماد و plug-and-play را ارائه میدهد که برای ایجاد معماریهای شبکه انعطافپذیر و با پهنای باند بالا در سراسر رکهای سرور و ردیفهای سوئیچ ضروری است.
- دسترسی 10 متری گسترده: ایده آل برای اتصالات در داخل و بین رک های مجاور، ارائه انعطاف پذیری بیشتر در طرح بندی نسبت به DAC های کوتاه.
- پهنای باند 200 گیگابیت بر ثانیه: توان عملیاتی کل 200 گیگابیت بر ثانیه را با استفاده از 4x 50 گیگابیت بر ثانیه خطوط PAM4 برای InfiniBand HDR و 200GbE ارائه می دهد.
- تشخیص یکپارچه: نظارت تشخیصی دیجیتال (DDM) جامع، دادههای بیدرنگ را در مورد توان نوری، دما و ولتاژ برای هر خط ارائه میدهد.
- عملکرد کم مصرف: مصرف برق معمولی 5.0 وات در هر انتها، بهینه سازی راندمان انرژی در استقرار متراکم.
- مقاوم و سازگار: انطباق کامل با استانداردهای SFF-8665 (QSFP56)، SFF-8636 (مدیریت) و RoHS.
- راحتی Hot-Pluggable: از درج و حذف ایمن بدون خرابی سیستم پشتیبانی می کند.
این محصول تجسمی از فناوری اتصال پیشرفته است. بر اساس فاکتور فرم QSFP56 (SFF-8665)، چهار فرستنده و گیرنده نوری مستقل 50G PAM4 مبتنی بر VCSEL را ادغام می کند. مدیریت از طریق یک رابط استاندارد SFF-8636 I²C انجام می شود که امکان عملکردهای پیشرفته ای مانند زمان بندی مجدد در هر خط و تنظیم سیگنال قابل برنامه ریزی را فراهم می کند. این بنیاد فناوری تضمین می کند که سری mq9700 یکپارچگی سیگنال ثابت و با وفاداری بالا را ارائه می دهد.
AOC به عنوان یک افزونه یکپارچه از رابط الکتریکی سیستم میزبان عمل می کند. سیگنال های الکتریکی از پورت QSFP56 لیزرهای VCSEL داخلی را هدایت می کنند و داده ها را به پالس های نور تبدیل می کنند که از فیبرهای چند حالته داخلی عبور می کنند. در انتهای دور، فوتودیودها سیگنال های نوری را دوباره به سیگنال های الکتریکی تبدیل می کنند. هر خط دارای بازیابی داده ساعت (CDR) برای پاکسازی و زمان بندی مجدد سیگنال است و لرزش و تضعیف را در فاصله 10 متری جبران می کند.
- پارچه های InfiniBand متقابل رک: اتصال گره های محاسباتی یا ذخیره سازی در چندین رک در یک خوشه HDR.
- اتصالات گسترده Leaf-Spine: ایده آل برای لینک های 200GbE بین سوئیچ های leaf و spine که در رک های مجاور نیستند.
- سیستم های ذخیره سازی توزیع شده: اتصال کنترلرهای ذخیره سازی به JBOD ها یا آرایه های تمام فلش در فواصل طولانی تر در همان ردیف.
- محاسبات با کارایی بالا (HPC): اتصال گره های محاسباتی و زیرسیستم های ورودی/خروجی در خوشه های بزرگ.
| مدل محصول | MFS1S00-H010V |
|---|---|
| فاکتور فرم / رابط | QSFP56، مطابق با SFF-8665 |
| پروتکل های پشتیبانی شده | 200Gb InfiniBand HDR، 200 Gigabit Ethernet |
| طول کابل | 10 متر |
| نرخ داده در هر خط | تا 53.125 GBd (PAM4) |
| حداکثر برد عملیاتی | تا 100 متر در OM4 MMF |
| مصرف برق معمولی | 5.0 وات (در هر انتها، زمان بندی مجدد روشن) |
| دمای عملیاتی | 0 درجه سانتیگراد تا 70 درجه سانتیگراد (محفظه) |
| انطباق کلیدی | SFF-8636، RoHS، CE، FCC Class A، IEC 60825-1 Class 1 Laser |
- دسترسی بهینه برای اتصال درون ردیفی: طول 10 متری «نقطه شیرین» برای بسیاری از اتصالات متقابل رک است، که از هزینه و پیچیدگی فرستنده و گیرنده های جداگانه و کابل های پچ جلوگیری می کند.
- یکپارچگی سیگنال برتر: زمان بندی مجدد داخلی در هر خط، یک سیگنال تمیز و قوی را در هر دو انتها تضمین می کند و نرخ خطای بیت در سطح سیستم (BER) را کاهش می دهد.
- کاهش کل هزینه مالکیت (TCO): وزن کمتر و شعاع خمش کوچکتر در مقابل DAC های مسی، نصب را ساده می کند و استرس را بر روی پورت های سوئیچ کاهش می دهد.
- مدیریت شبکه فعال: قابلیت های DDM به مدیران اجازه می دهد تا سلامت کابل را نظارت کرده و خرابی های احتمالی را پیش بینی کنند.
- احتیاط های ESD: همیشه از اقدامات ضد الکتریسیته ساکن استفاده کنید. کانکتورها به تخلیه الکترواستاتیک حساس هستند.
- شعاع خمش: در هنگام نصب و در موقعیت های ثابت، شعاع خمش را کمتر از 30 میلی متر نگه دارید.
- مراقبت از کانکتور: درپوش های محافظ را تا زمانی که آماده نصب نیستید، نگه دارید. از لمس دیافراگم های نوری خودداری کنید.
- سازگاری سیستم: تأیید کنید که سوئیچ یا کارت آداپتور شما به طور خاص سازگاری با «200G QSFP56 AOCs» یا «InfiniBand HDR AOCs» را فهرست می کند.
- حالت توان: کابل در حالت کم مصرف راه اندازی می شود. سیستم میزبان باید حالت سرعت بالا را از طریق پین LPMode یا تنظیمات I²C برای عملکرد کامل فعال کند.
