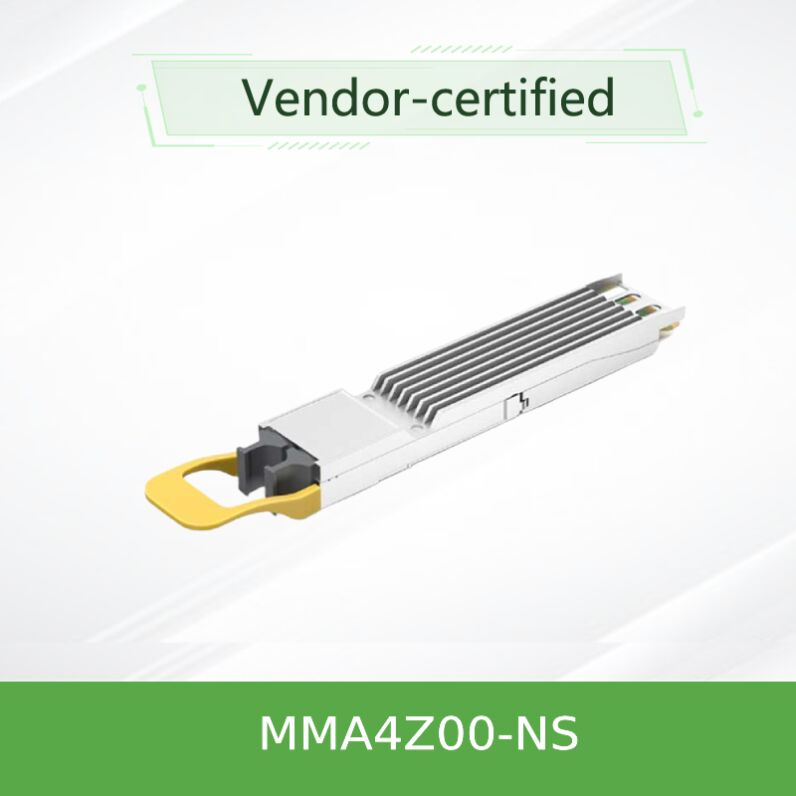

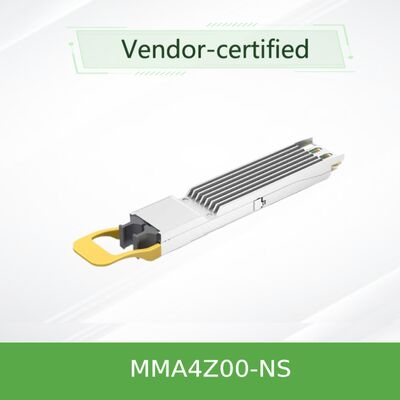

MMA4Z00-NS گیرنده نوری mellanox سازگار با 800G 2xSR4 OSFP PAM4 850nm 50m
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | گیرنده نوری ملانوکس MMA4Z00-NS |
| مدرک: | MMA4Z00-NS.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| وضعیت: | جدید و اصلی | در دسترس بودن: | سهام |
|---|---|---|---|
| تکنولوژی: | Infiniband و اترنت | حداکثر سرعت: | 800 گیگابایت در ثانیه |
| طول: | 50 متر | محدوده دما: | 0 درجه سانتیگراد تا +70 درجه سانتیگراد |
| نام: | فرستنده نوری Mellanox MMA4Z00-NS سازگار با 800G 2XSR4 OSFP PAM4 850NM 50M Infiniband NDR ماژول فرستن | کلمات کلیدی: | گیرنده نوری Mellanox |
| برجسته کردن: | فرستنده نوری ملانوکس OSFP 800G,MMA4Z00-NS گیرنده 2xSR4 PAM4,فرستنده 850nm ملانوکس با گارانتی,MMA4Z00-NS transceiver 2xSR4 PAM4,Mellanox 850nm transceiver with warranty |
||
توضیحات محصول
فرستنده و گیرنده نوری NVIDIA MMA4Z00-NS 800Gb/s OSFP Twin-Port SR8 راه حل کارت شبکه با چگالی بالا و پهنای باند بالا را برای مراکز داده نسل بعدی هوش مصنوعی و HPC ارائه می دهد.
MMA4Z00-NS فقط یک کارت شبکه نیست. این یک پیشرفت در چگالی و کارایی است. این دو موتور فرستنده و گیرنده 400Gb/s NDR مستقل را در یک فاکتور فرم OSFP قرار می دهد و به طور موثر چگالی پورت سوئیچ هایی مانند پلتفرم mq9700 را دو برابر می کند. این امر 64 پورت 400G را در یک شاسی 32 اسلات فعال می کند و به طور چشمگیری فضای رک و پیچیدگی کابل کشی را کاهش می دهد و در عین حال از پروتکل های InfiniBand و Ethernet به طور خودکار پشتیبانی می کند.
NVIDIA MMA4Z00-NS یک فرستنده و گیرنده نوری 800 گیگابیت بر ثانیه (Gb/s)، دو پورت، با فاکتور فرم OSFP است که برای کاربردهای فیبر چند حالته (SR8) با برد کوتاه طراحی شده است. هر ماژول دارای دو فرستنده و گیرنده 400Gb/s کامل است که پهنای باند کل 800Gb/s را از طریق یک کانکتور الکتریکی واحد به میزبان mq9700 یا سوئیچ مشابه ارائه می دهد و در عین حال دو رابط نوری MPO-12/APC مستقل را ارائه می دهد.
که به طور خاص برای سوئیچ های خنک شونده با هوا NVIDIA Quantum-2 NDR InfiniBand و Spectrum-4 400GbE طراحی شده است، از یک بالای پره دار پوسته برای مدیریت حرارتی پیشرفته استفاده می کند. یک نوع تخت (MMA4Z00-NS-FLT) برای سیستم های خنک شونده با مایع و پلتفرم های DGX H100 در دسترس است.
- پشتیبانی از دو پروتکل: به طور خودکار سیستم عامل InfiniBand یا Ethernet را بر اساس سوئیچ میزبان فعال می کند
- چگالی بالا: دو پورت 400G در یک اسلات OSFP، به حداکثر رساندن استفاده از صفحه جلویی سوئیچ
- عملکرد: 800G کل (2x400G) با استفاده از مدولاسیون 100G-PAM4 در هر خط بر روی 8 کانال مبتنی بر VCSEL
- برد: تا 50 متر بر روی فیبر چند حالته OM4، 30 متر بر روی OM3 (با دو پنل پچ)
- بهره وری انرژی: حداکثر اتلاف توان 17 وات، با حالت خواب کم مصرف در 2.0 وات
- قابل اتصال به صورت داغ: کاملاً مطابق با استانداردهای مدیریت OSFP MSA و CMIS 4.0
- اتصال انعطاف پذیر: از هر دو کابل فیبر مستقیم و 1:2 اسپلیتر برای پیکربندی لینک 400G یا 200G پشتیبانی می کند
- فاکتور فرم و مدیریت: مطابق با مشخصات OSFP MSA Rev. 1.12 و مشخصات رابط مدیریت مشترک (CMIS) 4.0
- مدولاسیون: 100Gbaud PAM4 (مدولاسیون دامنه پالس 4 سطحی) در هر خط الکتریکی و نوری
- موتور نوری: آرایه های 850 نانومتری VCSEL (لیزر ساطع کننده سطح حفره عمودی) برای انتقال چند حالته
- کانکتور: جهت گیری عمودی ثبت شده کانکتورهای دوگانه MPO-12/APC (تماس فیزیکی زاویه دار) برای مطابقت با طراحی دو پورت، به حداقل رساندن بازتاب
- تشخیص: نظارت تشخیصی دیجیتال جامع (DDM) برای نظارت در زمان واقعی بر دما، ولتاژ، بایاس TX و توان نوری در هر خط
فرستنده و گیرنده به عنوان یک مبدل الکترو-نوری پیچیده عمل می کند. در سمت میزبان (به عنوان مثال، یک سوئیچ mq9700)، 8 خط سیگنال الکتریکی 100G-PAM4 را دریافت می کند. در داخل، دو موتور فرستنده و گیرنده یکسان هر کدام چهار خط را پردازش می کنند.
جریان فرآیند: ورودی الکتریکی (PAM4) → درایور و آرایه لیزر (تبدیل E/O) → نور 850 نانومتر وارد فیبر چند حالته → گیرنده از راه دور (تبدیل O/E) → سیگنال الکتریکی خروجی.
هر یک از دو پورت نوری از یک کانکتور MPO 12 فیبر استفاده می کند، اما تنها 8 فیبر را فعال می کند (4 برای انتقال، 4 برای دریافت). برای اتصال مستقیم دو فرستنده و گیرنده، کابل های فیبر متقاطع نوع B مورد نیاز است که در داخل جفت های فیبر Tx و Rx را مبادله می کنند تا فرستنده ها به درستی با گیرنده ها تراز شوند.
- اتصال متقابل سوئیچ به سوئیچ: ایجاد یک لینک 800G بین دو سوئیچ یا دو لینک 400G مستقل به سوئیچ های جداگانه
- اتصال سرور با چگالی بالا: اتصال یک سوئیچ به چندین آداپتور NVIDIA ConnectX-7 و/یا BlueField-3 DPU
- ساختار خوشه ای AI/GPU: ایده آل برای ساخت شبکه های با پهنای باند بالا و تأخیر کم برای سیستم های NVIDIA DGX H100 و ارتباط GPU به GPU از طریق InfiniBand
- داده مرکز ادغام شده Spine-Leaf: به حداکثر رساندن چگالی پهنای باند در لایه های تجمیع و هسته ای پارچه های اترنت
| ویژگی | مشخصات |
|---|---|
| مدل محصول | MMA4Z00-NS (بالای پره دار) |
| فاکتور فرم | OSFP Twin-Port |
| نرخ داده کل | 800 گیگابیت بر ثانیه (2 x 400 گیگابیت بر ثانیه) |
| مدولاسیون | 100G-PAM4 در هر خط |
| طول موج نوری | 850 نانومتر VCSEL |
| حداکثر برد فیبر (OM4) | 50 متر |
| نوع کانکتور | 2 x MPO-12/APC |
| پشتیبانی از پروتکل | NDR InfiniBand / 400Gb Ethernet |
| مصرف برق (حداکثر) | 17 وات |
| حالت کم مصرف | < 2.0 وات |
| ولتاژ تغذیه | 3.3 ولت ±5% |
| دمای کارکرد | 0°C تا +70°C |
| کلاس ایمنی لیزر | کلاس 1M |
| پلتفرم های سازگار | سوئیچ های NVIDIA Quantum-2، Spectrum-4 (سری mq9700) |
- چگالی پورت بی نظیر: تعداد پورت 400G موثر در هر شاسی سوئیچ را در مقایسه با فرستنده و گیرنده های تک پورت دو برابر می کند و راندمان CapEx و فضای رک را ارائه می دهد
- چابکی پروتکل: یک SKU واحد هم به محیط های InfiniBand و Ethernet خدمت می کند، موجودی را ساده می کند و انعطاف پذیری آینده را ارائه می دهد
- مدیریت هوشمند انرژی: هنگامی که با کابل های اسپلیتر برای لینک های 200G استفاده می شود، به طور خودکار به کارت شبکه دوربرد سیگنال می دهد تا توان را از 8 وات به 5.5 وات کاهش دهد و استفاده از انرژی کلی سیستم را بهینه می کند
- بهینه سازی سرتاسری NVIDIA: به طور دقیق در اکوسیستم NVIDIA آزمایش و تأیید شده است و عملکرد و قابلیت اطمینان تضمین شده را تضمین می کند
- طراحی خنک کننده پیشرفته: پوسته بالای پره دار به طور خاص برای عملکرد حرارتی بهینه در محیط های سوئیچ با چگالی بالا و خنک شونده با هوا طراحی شده است
با تکیه بر دهه ها تجربه شرکت ما و تیم فنی قوی، ما پشتیبانی جامعی را برای این و سایر راه حل های کارت شبکه ممتاز ارائه می دهیم:
- گارانتی: گارانتی استاندارد سازنده اعمال می شود. گزینه های پشتیبانی گسترده در دسترس است
- در دسترس بودن: موجود در انبار با موجودی آماده برای ارسال، پشتیبانی از سفارشات با حجم زیاد
- پشتیبانی فنی: مشاوره 24/7 مشتری و کمک فنی پس از فروش
- خدمات یکپارچه سازی: راهنمایی متخصص در مورد استقرار در محیط های شبکه NVIDIA و چند فروشنده
- تدارکات جهانی: حمل و نقل قابل اعتماد با ردیابی دقیق تحویل
سازگاری: سازگاری سوئیچ میزبان را تأیید کنید (به عنوان مثال، سری mq9700). فقط با محفظه های OSFP توصیه شده توسط NVIDIA استفاده کنید.
نوع فیبر: از فیبر چند حالته OM3 یا OM4 استفاده کنید. اطمینان حاصل کنید که قطبیت فیبر با استفاده از کابل های متقاطع نوع B برای لینک های مستقیم فرستنده و گیرنده به فرستنده و گیرنده صحیح است.
جابجایی: همیشه درپوش های محافظ گرد و غبار را روی پورت های نوری در صورت عدم اتصال نگه دارید. قبل از قرار دادن، کانکتورهای MPO را با ابزارهای تایید شده تمیز کنید تا از آلودگی جلوگیری شود، که عامل اصلی خرابی لینک است. در هنگام جابجایی، احتیاط های ESD (تخلیه الکترواستاتیک) را رعایت کنید.
محیطی: در محدوده دمای مشخص شده (0°C تا 70°C) کار کنید. از جریان هوای کافی در سوئیچ برای نسخه بالای پره دار اطمینان حاصل کنید.
ایمنی لیزر: این یک محصول لیزری کلاس 1M است. به سوراخ های نوری باز خیره نشوید یا از ابزارهای نوری برای مشاهده پرتو استفاده نکنید.
ترتیب قدرت: ماژول قابل اتصال به صورت داغ است، اما اطمینان حاصل کنید که توان و اتصال به زمین سیستم میزبان با مشخصات مطابقت دارد تا از آسیب جلوگیری شود.
