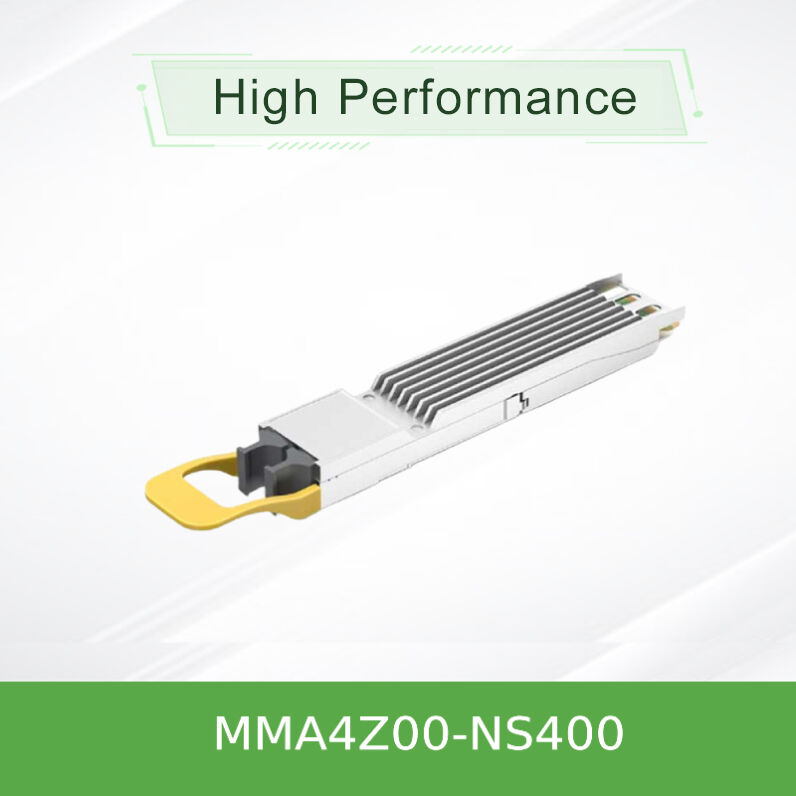

فرستنده-گيرنده OSFP SR4 با سرعت 400G NVIDIA MMA4Z00-NS400 برای اتصال سرور با سرعت بالا
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MMA4Z00-NS400 |
| مدرک: | MMA4Z00-NS400.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| وضعیت: | جدید و اصلی | در دسترس بودن: | سهام |
|---|---|---|---|
| تکنولوژی: | Infiniband و اترنت | حداکثر سرعت: | 800 گیگابایت در ثانیه |
| طول: | 50 متر | محدوده دما: | 0 درجه سانتیگراد تا +70 درجه سانتیگراد |
| نام: | فرستنده نوری Emllanox MMA4Z00-NS400 400GB/S تک پورت OSFP 400GB/S Multimode SR4 50m فرستنده | کلمات کلیدی: | گیرنده نوری Mellanox |
| برجسته کردن: | فرستنده-گيرنده OSFP 400G NVIDIA,فرستنده-گيرنده SR4 400G Mellanox,فرستنده-گيرنده اتصال سرور با سرعت بالا,Mellanox 400G SR4 transceiver,high-speed server connectivity transceiver |
||
توضیحات محصول
MMA4Z00-NS400 اتصال انعطاف پذیر و پهنای باند بالا را برای آداپتورهای میزبان NVIDIA ConnectX-7 ارائه می دهد. نوآوری کلیدی آن عملکرد دو سرعته: است: به طور بومی به عنوان یک دستگاه 400Gb/s عمل می کند، اما به طور خودکار به یک کارت NIC 200Gb/s مقیاس می شود، زمانی که از طریق کابل های تقسیم کننده 1:2 متصل می شود، و در عین حال مصرف انرژی را کاهش می دهد. این دستگاه با یک پوسته OSFP تخت برای اتصال به راه حل خنک کننده در کارت های ConnectX-7 طراحی شده است و به عنوان یک همتای نوری عالی برای سوئیچ های سری mq9700 با چگالی بالا عمل می کند و امکان مقیاس بندی کارآمد خوشه های هوش مصنوعی و HPC را فراهم می کند.
NVIDIA MMA4Z00-NS400 یک فرستنده-گيرنده نوری 400 گیگابیت در ثانیه (Gb/s)، تک پورت، با فرم فاکتور OSFP، چند حالته (SR4) است. این دستگاه به طور خاص برای قرار گرفتن در کارت های رابط شبکه PCIe (NIC) مبتنی بر ConnectX-7 طراحی شده است و رابط نوری را برای اتصال به سوئیچ های بالادستی مجهز به فرستنده-گيرنده های OSFP دو پورت 800G فراهم می کند.
این فرستنده-گيرنده یک جزء اصلی در ساخت شبکه های InfiniBand NDR یا 400GbE است. این دستگاه الکترونیک داخلی یکسانی با همتای QSFP112 خود دارد و تنها در پوسته فیزیکی برای جا دادن قفس OSFP در آداپتورهای ConnectX-7 متفاوت است.
- پروتکل دوگانه، حسگر خودکار: از هر دو InfiniBand NDR و 400Gb Ethernet پشتیبانی می کند. سیستم عامل صحیح بر اساس پروتکل سوئیچ متصل فعال می شود.
- عملکرد دو سرعته تطبیقی:
- حالت 400Gb/s: از تمام 4 خط با کابل های MPO مستقیم استفاده می کند.
- حالت 200Gb/s (NDR200): به طور خودکار با کابل های تقسیم کننده 1:2 فعال می شود و فقط از 2 خط استفاده می کند.
- پروفایل توان بهینه: حداکثر توان 8.5 وات در حالت 400G و تنها 5.5 وات در حالت 200G، به لطف غیرفعال سازی خودکار کانال.
- اپتیک های چند حالته با برد کوتاه: طراحی مبتنی بر VCSEL 850 نانومتری که از 50 متر در فیبر OM4 و 30 متر در OM3 پشتیبانی می کند.
- طراحی حرارتی تخت: پوسته برای جفت شدن با هیت سینک سوار شده در قفس آداپتور ConnectX-7 برای خنک سازی موثر طراحی شده است.
- مدیریت جامع: مطابق با استانداردهای OSFP MSA و CMIS 4.0، با نظارت تشخیصی دیجیتال کامل (DDM).
این جزء پیشرفته کارت شبکه بر اساس چندین استاندارد صنعتی و نوآوری های NVIDIA ساخته شده است:
- فرم فاکتور و مدیریت: مطابق با مشخصات OSFP MSA Rev. 1.12. از طریق مشخصات رابط مدیریت مشترک (CMIS) 4.0 مدیریت می شود.
- مدولاسیون و سیگنالینگ: از 100Gbaud PAM4 (مدولاسیون دامنه پالس، 4 سطح) در هر خط برای رابط های الکتریکی و نوری استفاده می کند.
- طراحی نوری: از یک آرایه VCSEL 850 نانومتری قابل اعتماد برای انتقال چند حالته استفاده می کند. دارای یک کانکتور MPO-12/APC (تماس فیزیکی زاویه دار) برای به حداقل رساندن بازتاب نوری.
- تشخیص: میکروکنترلر یکپارچه DDM را در زمان واقعی برای پارامترهایی مانند دما، ولتاژ، جریان بایاس لیزر و توان نوری TX/RX در هر خط ارائه می دهد.
فرستنده-گيرنده به عنوان یک دروازه الکترو-نوری برای کارت NIC ConnectX-7 عمل می کند. چهار خط سیگنال الکتریکی 100G-PAM4 را از آداپتور دریافت می کند، آنها را از طریق آرایه VCSEL خود به سیگنال های نوری تبدیل می کند و آنها را از طریق چهار فیبر چند حالته منتقل می کند.
طرح اتصال: MMA4Z00-NS400 معمولاً به یک پورت از یک فرستنده-گيرنده دو پورت 800G (مانند MMA4Z00-NS) در یک سوئیچ متصل می شود. این امر به یک کابل فیبر متقاطع نوع B (به عنوان مثال، MFP7E10 برای 400G، MFP7E20 برای 200G) نیاز دارد. این کابل به صورت داخلی فیبرهای انتقال و دریافت را متقاطع می کند تا اطمینان حاصل شود که فرستنده یک ماژول با گیرنده دیگری هم تراز است.
سرعت توسط نوع کابل تعیین می شود: یک کابل مستقیم 4 کاناله 400G را فعال می کند. یک کابل تقسیم کننده 1:2 تنها 2 کانال را در فرستنده-گيرنده فعال می کند و یک پیوند 200G ایجاد می کند.
- اتصال سرور AI/ML با چگالی بالا: سرورهای جداگانه مجهز به کارت های شبکه ConnectX-7 را به سوئیچ های ستون فقرات 800G (به عنوان مثال، پلتفرم های mq9700) در خوشه های GPU متصل کنید.
- مقیاس بندی خوشه انعطاف پذیر:
- یک پورت دوقلوی سوئیچ می تواند به دو سرور 400G (با استفاده از کابل های مستقیم) متصل شود.
- یک پورت دوقلوی سوئیچ می تواند به چهار سرور 200G (با استفاده از کابل های تقسیم کننده) متصل شود و استفاده از پورت را بهینه می کند.
- محاسبات با کارایی بالا (HPC) Fabrics: پیوندهای با تأخیر کم و پهنای باند بالا را برای گره های محاسباتی در محیط های ابررایانه ای مبتنی بر InfiniBand فراهم کنید.
- شبکه های مرکز داده تلفیقی: به عنوان رابط نوری سمت سرور در معماری های نسل بعدی 400GbE leaf-spine عمل کنید.
| مدل | MMA4Z00-NS400 |
|---|---|
| فرم فاکتور | OSFP، تک پورت، تخت |
| نرخ داده | 400 گیگابیت بر ثانیه (4x100G-PAM4) یا 200 گیگابیت بر ثانیه (2x100G-PAM4) |
| طول موج | 850 نانومتر |
| حداکثر برد | 50 متر (OM4)، 30 متر (OM3) |
| حداکثر توان (400G) | 8.5 وات |
|---|---|
| حداکثر توان (200G) | 5.5 وات |
| حالت کم مصرف | < 2.0 وات |
| ولتاژ تغذیه | 3.3 ولت ±5% |
| دمای محفظه | 0°C تا +70°C |
| دستگاه میزبان | آداپتورهای NVIDIA ConnectX-7/OSFP |
|---|---|
| کانکتور نوری | 1 x MPO-12/APC |
| مدیریت | CMIS 4.0، OSFP MSA |
| ایمنی لیزر | کلاس 1M |
| RoHS | مطابق |
- مقیاس بندی هوشمند توان: مذاکره خودکار منحصر به فرد، توان را با ~35٪ در هنگام کار در حالت 200G کاهش می دهد و مستقیماً بار OPEX و حرارتی را در شاسی سرور کاهش می دهد.
- انعطاف پذیری استقرار: یک SKU فرستنده-گيرنده از دو سطح سرعت رایج (400G و 200G) پشتیبانی می کند، که باعث ساده سازی صرفه جویی و امکان مقیاس بندی تدریجی پهنای باند شبکه می شود.
- بهینه سازی اکوسیستم: به عنوان بخشی از راه حل end-to-end NVIDIA، به طور دقیق با آداپتورهای ConnectX-7 و سوئیچ های Quantum-2/Spectrum-4 (سری mq9700) تأیید شده است و از قابلیت اطمینان plug-and-play اطمینان حاصل می کند.
- یکپارچه سازی حرارتی برتر: طراحی تخت به طور خاص برای سیستم مدیریت حرارتی کارت های ConnectX-7 طراحی شده است و عملکرد پایدار را تحت بار کامل تضمین می کند.
- پشتیبانی از پروتکل آینده: سیستم عامل دو پروتکل، نیاز به موجودی های جداگانه فرستنده-گيرنده InfiniBand و Ethernet را از بین می برد.
ما پشت هر کارت و جزء شبکه ای که عرضه می کنیم با یک چارچوب خدمات جامع ایستاده ایم:
- گارانتی: گارانتی کامل سازنده. در مورد توافقنامه های سطح خدمات (SLA) تمدید شده استعلام کنید.
- سهام و تحویل جهانی: محصولات از موجودی جهانی گسترده ما در دسترس هستند و از سفارشات با حجم کم و زیاد با تدارکات قابل اعتماد پشتیبانی می کنند.
- پشتیبانی فنی: دسترسی به تیم فنی متخصص ما برای مشاوره قبل از فروش و پشتیبانی یکپارچه سازی پس از فروش، که در تمام ساعات شبانه روز در دسترس است.
- طراحی راه حل: کمک به معماری سیستم و برنامه ریزی سازگاری برای استقرارهای پیچیده شامل سوئیچ ها و آداپتورهای NVIDIA.
- سازگاری: سازگاری آداپتور میزبان (NVIDIA ConnectX-7 با قفس OSFP) را تأیید کنید. در سوئیچ ها یا BlueField-3 DPUs استفاده نکنید.
- مدیریت فیبر و کابل:
- فقط از فیبر چند حالته OM3 یا OM4 با کانکتورهای MPO-12/APC استفاده کنید.
- همیشه از کابل های متقاطع نوع B برای پیوندهای مستقیم فرستنده-گيرنده به فرستنده-گيرنده استفاده کنید.
- درپوش های گرد و غبار نوری را زمانی که پورت ها استفاده نمی شوند، نگه دارید.
- جابجایی و تمیز کردن:
- احتیاط های ESD را رعایت کنید.
- قبل از جفت شدن، انتهای کانکتور MPO را با ابزارهای تایید شده تمیز کنید تا از آلودگی جلوگیری شود، که عامل اصلی مشکلات پیوند است.
- هرگز مستقیماً به فرول نوری دست نزنید.
- ایمنی لیزر: این یک محصول لیزری کلاس 1M است. به پورت نوری خیره نشوید یا با ابزارهای نوری مشاهده نکنید.
- محیط عملیاتی: از جریان هوای کافی در اطراف آداپتور ConnectX-7 اطمینان حاصل کنید تا دمای محفظه فرستنده-گيرنده را در محدوده 0°C تا +70°C حفظ کنید.
