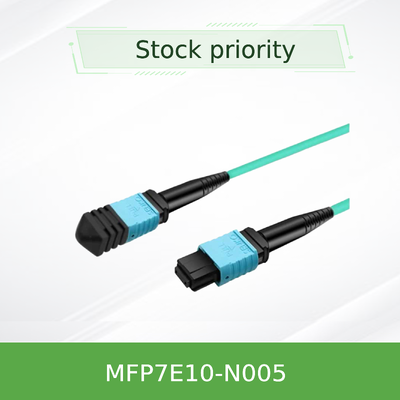

NVIDIA MFP7E10-N005 5m MPO-12/APC به MPO-12/APC کابل فیبر نوری چند حالت برای 400G / NDR InfiniBand & Ethernet

مدل محصول:MFP7E10-N005کلمات کلیدی اصلی:کابل فیبر نوری، DAC با سرعت بالا، کابل MPO، اتصال NDR، کابل نوری منفعل

NVIDIA MFP7E10-N005 یک دستگاه 5 متری با کارایی بالا استکابل فیبر نوریطراحی شده برای اتصال های مدرن مرکز داده. این مجموعه کابل از کانکتورهای MPO-12/APC در هر دو طرف استفاده می کند و دارای فیبر های چند حالت OM4 50/125μm است.به طور خاص به عنوان یک کراس اوور (نوع B) طراحی شده استDAC با سرعت بالا(کابل اتصال مستقیم) برای ایجاد پیوندهای نقطه به نقطه بین 400/800Gb / s ترانسسیورهای نوری. نقش اصلی آن ارائه یک قابل اعتماد،لایه فیزیکی با ضرر کم برای انتقال داده در محاسبات با عملکرد بالا، خوشه های هوش مصنوعی و شبکه های ذخیره سازی با استفاده از پروتکل های InfiniBand NDR یا 400 Gigabit Ethernet.

• نوع کانکتور:ماده ای به ماده ای MPO-12 با 8° Angle Polish (APC).
• نوع و طول کابل:فیبر 5 متری (N005) ، درجه OM4 50/125μm فیبر چند حالت، توپولوژی نوع B (crossover).
• حداکثر دسترسی:پشتیبانی از پیوندهای تا 50 متر با فیبر OM4، ایده آل برای اتصال درون قفسه و درون ردیف.
• ژاکت:جاکت LSZH-OFNR انعطاف پذیر و گرد رنگ آب برای بهبود جریان هوا و ایمنی آتش
• عملکرد:از دست دادن ورودی کم (≤ 0.35 dB + 0.0004 x L) و از دست دادن بازگشت بالا (≥ 35 dB).
• حمایت از پروتکل:InfiniBand (NDR، HDR) ، Ethernet (400/200/100GbE) و NVLink.

این راه حل اتصال بر اساس استانداردهای صنعت شناخته شده و قابل اعتماد ساخته شده است تا قابلیت همکاری و عملکرد را تضمین کند.

• استاندارد فیبر نوری:OM4 فیبر مولتی مد (IEC 60793-2-10)
• استاندارد کانکتور:MPO مطابق IEC 61754-7 و ANSI/TIA-604-5
• نوع لهستانی:تماس فیزیکی زاویه ای (APC) ، برای کاهش از دست دادن بازگشت نوری در پیوندهای با سرعت بالا حیاتی است.
• انطباق و ایمنی:مطابق با Telcordia GR-1435 برای قابلیت اطمینان کانکتور. لیزر کلاس 1 (IEC 60825). گواهینامه های ایمنی شامل CB، cTUVus، CE.
• محیط زیست:مواد ژاکت LSZH به الزامات سختگیرانه دود و سمی بودن پاسخ می دهند.

این غیرفعالکابل MPOاین کابل دارای 12 موقعیت فیبر در داخل هر فیروول MPO است که 8 مورد از آنها برای انتقال داده های دو طرفه فعال هستند (4 Tx، 4 Rx در هر جهت).,آن را انجام می دهد یک "crossover" داخلی از فرستنده و دریافت فیبر جفت. به طور خاص، خط فیبر 1 از گیرنده در یک سر به خط 12 در گیرنده مخالف متصل است،اطمینان از اینکه فرستنده (لیزر) در یک انتهای به درستی با گیرنده (فوتودتکتور) در انتهای دیگر هماهنگ است. 8° زاویه ای چهره های پایان از کانکتورهای APC کلیدی برای پراکندگی هر نور منعکس شده از هسته، حفظ یکپارچگی سیگنال، که برایDAC با سرعت بالاعملکرد در نرخ 400G.

• پيوندهاي سوئيچ به سوئيچاتصال سوئیچ های ستون فقرات و برگ در یک پارچه شبکه 400G Clos.
• پيوندهاي سوئيچ به آداپتورارائه اتصال پهنای باند بالا از سوئیچ های بالا (ToR) به سرورهای مجهز بهکارت شبکه ConnectX-7یا DPU های BlueField-3.
• محاسبات با عملکرد بالا (HPC) و خوشه های هوش مصنوعی:ایجاد ارتباطات بین المللی با تاخیر کم بین گره های محاسباتی و ذخیره سازی در شبکه های NDR InfiniBand.
• اتصال بین راک/ داخل ردیف مرکز داده:ایده آلکابل فیبر نوریبرای مسافت هایی که از دسترس کابل های مس منفعل خارج می شوند، معمولا بین 3 تا 50 متر.

دیگر طول های موجود: 3m، 7m، 10m، 15m، 20m، 25m، 30m، 35m، 40m، 50m.

• بهینه سازی اکوسیستم NVIDIA:بر خلاف عامکابل های MPO، این کابل با سوئیچ های NVIDIA آزمایش و تایید شده است.کارت های شبکه، و گیرنده ها، اطمینان از قابلیت اطمینان و عملکرد پلاگ و پلی.
• پلنک APC برای بهره برداری از سرعت بالا:پولیش APC برای سرعت های 400G / NDR برای مدیریت بازتاب ضروری است و مزیت روشنی نسبت به کابل های UPC پولیش شده مورد استفاده برای نسل های با سرعت پایین ارائه می دهد.
• کیفیت ساخت فوق العاده:فرآیندهای دقیق تولید و آزمایش منجر به کاهش نرخ شکست و عملکرد نوری ثابت در تمام کابل ها می شود.
• آماده آينده:از آخرین استانداردهای 400G/NDR پشتیبانی می کند و از سرمایه گذاری در زیرساخت ها در حالی که شبکه ها از 100/200G تکامل می یابند محافظت می کند.

ما پشت هر محصولی که عرضه می کنیم با یک بسته خدمات جامع ایستاده ایم:

• گارانتی:پوشش داده شده توسط گارانتی استاندارد محصول NVIDIA. اسناد ارائه شده.
• در دسترس بودن و تحویل سریع:مدل MFP7E10-N005 معمولاً از سهام در دسترس است. کل موجودی 10 میلیون دلاری ما تضمین می کند که ما می توانیم تقاضای بزرگ و فوری را برآورده کنیم.
• پشتیبانی فنی:تیم فنی تخصصی ما مشاوره قبل از فروش و پشتیبانی 24/7 پس از فروش را برای نصب و رفع مشکل فراهم می کند.
• زنجیره تامین جهانی:ما لجستیک قابل اعتماد را مدیریت می کنیم تا تحویل دقیق و به موقع در سراسر جهان را تضمین کنیم، که توسط بیش از یک دهه تجربه در توزیع سخت افزار شبکه پشتیبانی می شود.

س1: آیا می توانم از این کابل MFP7E10-N005 برای اتصال یک پورت OSFP به یک پورت QSFP112 استفاده کنم؟
الف:بله، کاملاً. اين کابل براي اتصال مختلف فاکتورهاي فورمي 400G طراحی شده است. يک طرف به يک ترانسسيور OSFP DR8 متصل مي شود.و انتهای دیگر می تواند به یک گیرنده QSFP112 متصل شود (معمولا درکارت شبکه ConnectX-7) ، در صورتی که از فرستنده های مناسب استفاده شود.

سوال2: تفاوت بین کابل های MPO-12/APC و MPO-12/UPC چیست؟
الف:تفاوت اصلی این است که اتصال دهنده پولیش است. APC (رابط فیزیکی زاویه دار) دارای زاویه 8 درجه برای به حداقل رساندن بازتاب است، که برای ارتباطات با سرعت بالا و طول موج واحد مانند 400G / NDR بسیار مهم است.UPC (آلترا تماس فیزیکی) دارای یک پولیش صاف است و در سرعت پایین تر رایج است، اپتیک های موازی (به عنوان مثال، 100G-SR4).نهکه از نظر جسماني با هم سازگار هستند.

س3: آیا این کابل یک "کابل مستقیم چسبنده مس (DAC) " یا یک "کابل نوری فعال (AOC) " است؟
الف:نه اينه نه اونکابل نوری منفعلیاکابل فیبر نوری. این تنها حاوی فیبر و کانکتورها، بدون الکترونیک فعال است. این نیاز به فرستنده های نوری قابل اتصال جداگانه برای نصب در سوئیچ یاکارت شبکهبندر ها

سوال 4: کمترین شعاع خم برای این کابل در طول نصب چیست؟
الف:حداقل شعاع خم شدن در هر نقطه از کابل 30 میلی متر (حدود 1.2 اینچ) است. خم کردن آن به شدت می تواند باعث آسیب دائمی به فیبر ها شود و از دست دادن سیگنال را افزایش دهد.

س5: چگونه این کانکتورهای MPO را تمیز و نگهداری کنم؟
الف:همیشه استفاده از پاک کننده های اتصال نوری تایید شده (نوع کلیک یا نوار کاست) در هر دو سیم کشی کابل و پورت گیرندهقبل ازوقتی که متصل نشده اند، پوشک های گرد و غبار را روی خود نگه دارید.

• چک سازگاری:اطمینان حاصل کنید که گیرنده های شما از نوع MPO-12/APC هستند (معمولاً با یک بدن اتصال سبز). سعی نکنید با کانکتورهای MPO-12/UPC با بدن آبی جفت شوید.
• شرایط محیط زیست:کار و ذخیره سازی در محدوده دمای مشخص شده (-40 °C تا + 85 °C ذخیره سازی، 0 °C تا + 70 °C کار) و رطوبت (10٪ تا 85٪ بدون فشرده سازی).
• ایمنی نصب:اگرچه خود کابل حساس به ESD نیست، اما گیرنده هایی که به آن وصل می شود حساس هستند. همیشه هنگام دست زدن به گیرنده ها و کابل ها در طول نصب، از یک بند مچ دست ESD استفاده کنید.
• فشار مکانیکی:از خرد کردن، چسباندن یا قرار دادن فشار کششی بیش از حد بر روی کابل اجتناب کنید.
• گواهینامه:برای اسناد رسمی گواهینامه نظارتی (CE، FCC، و غیره) ، لطفا فایل zip گواهینامه را از NVIDIA FAE یا تیم پشتیبانی ما درخواست کنید.DAC با سرعت بالااین راه حل برای محیط های تجاری مرکز داده طراحی شده است.
