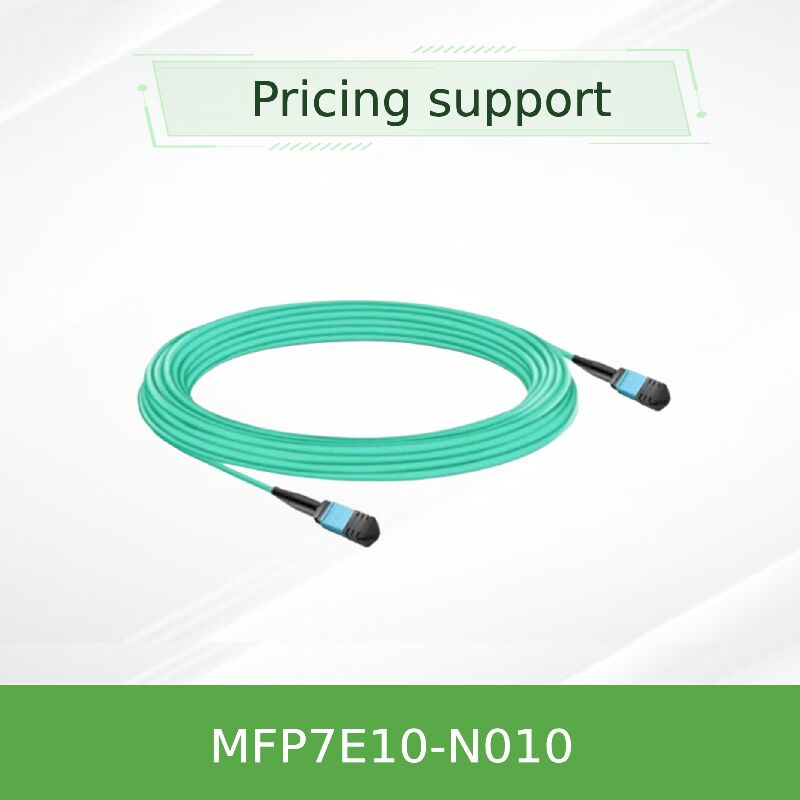

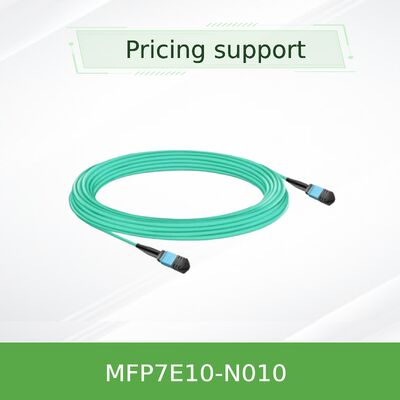

کابل فیبر نوری چند حالته NVIDIA MFP7E10-N010 10m MPO-12/APC به MPO-12/APC برای 400G/NDR InfiniBand و اترنت
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MFP7E10-N010 |
| مدرک: | MFP7E10-Nxxx.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| در دسترس بودن: | سهام | گارانتی: | 1 سال |
|---|---|---|---|
| وضعیت: | جدید و اصلی | تکنولوژی: | بی نهایت |
| تایپ کنید: | کابل فیبر غیرفعال | طول کابل: | 10 متر |
| مدل: | MFP7E10-N010 | نام: | کابل فیبر غیرفعال ملانوکس AOC MFP7E10-N010 MMF MPO12 APC به MPO12 APC 10m |
| کلمه کلیدی: | کابل | ||
| برجسته کردن: | کابل فیبر نوری NVIDIA 10m MPO-12,کابل فیبر نوری چند حالته برای اترنت 400G,کابل MPO-12/APC برای InfiniBand NDR,Multimode fiber optic cable for 400G Ethernet,MPO-12/APC cable for InfiniBand NDR |
||
توضیحات محصول
مدل محصول:MFP7E10-N010 |کلیدواژه های اصلی:کابل فیبر نوری، کابل MPO، اتصال 400G، کابل NDR، فیبر مرکز داده
- دسترسی 10 متری افزایش یافته:اتصال بهینه را برای استقرار درون رک و بین رک در مراکز داده فراهم می کند.
- پرسرعت 400G/NDR آماده:به طور خاص برای اکوسیستمهای InfiniBand 400GbE و NDR 400Gb/s NVIDIA مهندسی شده است.
- عملکرد نوری برتر:کانکتورهای MPO-12/APC با پولیش زاویه دار بازتاب عقب را برای حداکثر یکپارچگی سیگنال به حداقل می رساند.
- ساخت و ساز محکم و ایمن:دارای ژاکت انعطاف پذیر LSZH (کم دود صفر هالوژن) برای نصب آسان و افزایش ایمنی در برابر آتش.
- قابلیت اطمینان تایید شده:تست کارخانه برای اطمینان از سازگاری plug-and-play با سوئیچ ها و آداپتورهای NVIDIA.
NVIDIA MFP7E10-N010 یک دستگاه پسیو 10 متری با کیفیت عالی است.کابل فیبر نوریبرای اتصالات مرکز داده با چگالی بالا و پهنای باند بالا طراحی شده است. این مجموعه کابل از کانکتورهای MPO-12/APC در هر دو انتها استفاده می کند و فیبرهای چند حالته OM4 50/125 میکرومتری را در یک توپولوژی Type-B (متقاطع) پیکربندی می کند. به عنوان یک انتقاد عمل می کنداتصال 400Gمؤلفه، اتصال نقطه به نقطه قابل اعتماد و کم تأخیر را بین فرستندههای نوری 400/800Gb/s در تجهیزات شبکه NVIDIA فعال میکند.
- نوع رابط:MPO-12، لهستانی زاویه دار (APC)، ماده در دو انتها.
- طول و نوع کابل:فیبر چند حالته 10 متری OM4 50/125μm، کراس اوور Type-B.
- حداکثر فاصله پشتیبانی شده:تا 50 متر با فیبر OM4، ایده آل برای دسترسی گسترده در ردیف های مرکز داده.
- ژاکت کابل:ژاکت LSZH-OFNR گرد و منعطف به رنگ آبی.
- عملکرد نوری:افت درج ≤ 0.35 dB + 0.0004 x طول، افت برگشتی ≥ 35 dB.
- پشتیبانی پروتکل: InfiniBand NDR/HDR/EDR 400/200/100GbE NVLink
این راه حل اتصال بر اساس استانداردهای صنعتی اثبات شده برای اطمینان از عملکرد و قابلیت همکاری ساخته شده است.
- استاندارد فیبر:فیبر چند حالته OM4 (IEC 60793-2-10).
- استاندارد اتصال دهنده:MPO بر اساس IEC 61754-7 و ANSI/TIA-604-5.
- فناوری لهستانی:تماس فیزیکی زاویه دار (APC) برای کاهش تلفات برگشت نوری.
- ایمنی و انطباق:مطابق با Telcordia GR-1435، لیزر کلاس 1 (IEC 60825)، دارای گواهینامه های CB، cTUVus، CE.
- مواد زیست محیطی:ژاکت LSZH مطابق با قوانین ایمنی آتش سوزی و سمیت است.
این منفعلکابل MPOبه عنوان یک بزرگراه نوری دقیق عمل می کند. در هر کانکتور MPO، 12 موقعیت فیبر وجود دارد که 8 موقعیت برای ارتباط دو طرفه فعال است (4 خط انتقال، 4 خط دریافت). این کابل که به عنوان یک کابل نوع B طراحی شده است، به صورت داخلی از جفت های ارسال و دریافت عبور می کند. به طور خاص، سیگنال نوری از خط Tx 1 در یک انتها به خط Rx 12 در انتهای مخالف هدایت می شود. این تراز دقیق متقاطع اطمینان می دهد که لیزرهای فرستنده به درستی به ردیاب های نوری گیرنده متصل می شوند. زاویه 8 درجه انتهایی کانکتور APC در سرعت های 400G حیاتی است، زیرا نور منعکس شده را از هسته فیبر منحرف می کند و وضوح سیگنال را حفظ می کند و خطاها را به حداقل می رساند - یک نیاز اساسی برای یک اتصال قابل اعتماد.کابل NDR.
- پارچه ستون فقرات مرکز داده:اتصال سوئیچ های 400G در رک ها در یک ردیف.
- خوشه های محاسباتی با کارایی بالا:ایجاد پیوندهای کم تاخیر بین گره های محاسباتی و ذخیره سازی در شبکه های NDR InfiniBand.
- زیرساخت AI/ML:ارائه اتصال با پهنای باند بالا بین سرورهای GPU و سوئیچ های تجمع.
- شبکه های فضای ذخیره سازی (SAN):اتصال آرایه های ذخیره سازی به شبکه های پرسرعت از طریق NVMe از طریق Fabrics (NVMe-oF).
- جابجایی به پیوندهای کارت رابط شبکه:اتصال سوئیچ های رک بالا به سرورهای مجهز به آداپتورهای ConnectX-7 یا DPUهای BlueField-3.
| مشخصات فنی MFP7E10-N010 | |
|---|---|
| شماره قطعه سفارش | MFP7E10-N010 |
| توضیحات | کابل فیبر چند حالته MPO-12/APC تا MPO-12/APC |
| طول کابل | 10 متر |
| نوع / درجه فیبر | 50/125 میکرومتر، OM4 |
| اتصال دهنده ها (هر دو طرف) | MPO-12، زن، لهستانی APC (تنه سبز) |
| توپولوژی | نوع B (متقاطع) |
| الیاف فعال | 8 فیبر (4 Tx، 4 Rx در هر جهت) |
| رنگ ژاکت / جنس | آبی / LSZH-OFNR |
| دمای عملیاتی | 0 درجه سانتی گراد تا +70 درجه سانتی گراد |
| شعاع خمشی | حداقل 30 میلی متر |
| سرعت های پشتیبانی شده | NDR 400G، HDR 200G، EDR 100G، 400/200/100GbE |
| فرستنده و گیرنده های سازگار | NVIDIA OSFP DR8 (MMA4Z00-NS)، QSFP112 400G |
توجه: همچنین در طول های 3 تا 50 متر (MFP7E10-N003 تا MFP7E10-N050) موجود است.
- ادغام اکوسیستم معتبر:بر خلاف ژنریککابل های فیبر، این محصول آزمایش شده و تضمین شده است که به طور یکپارچه در اکوسیستم شبکه NVIDIA کار می کند و خطر استقرار را کاهش می دهد.
- طراحی ثابت آینده:پولیش APC و فیبر OM4 آمادگی برای 400G فعلی و پیشرفتهای سرعت آینده را تضمین میکنند و از سرمایهگذاری زیرساختها محافظت میکنند.
- کیفیت و قوام ساخت برتر:کنترلهای دقیق ساخت و آزمایشهای سرتاسری با به حداقل رساندن خرابیهای پیوند، عملکرد قابل اعتماد و هزینه کل مالکیت را کاهش میدهند.
- بهینه برای برنامه های کاربردی متوسط:طول 10 متری، شکاف مهمی بین کابلهای DAC کوتاه و اپتیکهای دوربرد را پر میکند و راهحلی مقرونبهصرفه برای چیدمانهای معمول مرکز داده ارائه میکند.
ما پشتیبانی جامعی را برای همه محصولات خود ارائه می دهیم و تجربه مشتری یکپارچه را تضمین می کنیم.
- گارانتی:گارانتی کامل سازنده با هر واحد ارائه می شود.
- موجودی و تحویل:MFP7E10-N010 در موجودی 10 میلیون دلاری ما برای ارسال سریع و انجام سفارش انبوه نگهداری می شود.
- تخصص فنی:تیم تخصصی ما مشاوره طراحی قبل از فروش و پشتیبانی فنی 24 ساعته پس از فروش را ارائه می دهد.
- شبکه جهانی لجستیک:ما با پشتوانه بیش از یک دهه تجربه در توزیع جهانی سخت افزار، تحویل قابل اطمینان و ردیابی شده را به مشتریان در سراسر جهان تضمین می کنیم.
Q1: کابل MFP7E10-N010 با چه دستگاه هایی سازگار است؟
الف:اینفیبر مرکز دادهکابل با هر دستگاه مجهز به پریزهای MPO-12/APC، به ویژه سوئیچ های NVIDIA، آداپتورهای ConnectX-7 و DPU های BlueField-3 با استفاده از فرستنده گیرنده 400G OSFP یا QSFP112 سازگار است.
Q2: آیا می توانم از این کابل برای اتصالات 200GbE یا 100GbE استفاده کنم؟
الف:بله کابل با عقب سازگار است. هنگامی که با فرستنده های مناسب 200G (HDR) یا 100G (EDR/100GbE) استفاده می شود، بدون مشکل با آن سرعت های پایین تر کار می کند.
Q3: تفاوت بین این و کابل نوری فعال (AOC) چیست؟
الف:این منفعل استکابل فیبر نوری. این فقط شامل فیبرهای نوری است و به فرستنده های نوری جداگانه و قابل اتصال نیاز دارد. یک AOC دارای فرستنده گیرنده هایی است که به طور دائم به هر دو انتها متصل هستند. راه حل های غیرفعال مانند این انعطاف پذیری و انتخاب فرستنده گیرنده بیشتری را ارائه می دهند.
Q4: چگونه کانکتور MPO-12/APC را شناسایی کنم؟
الف:کانکتورهای MPO-12/APC NVIDIA معمولاً دارای یکسبزبدنه رابط در مقابل، کانکتورهای MPO-12/UPC (برای سرعت های پایین تر) معمولا دارای یکآبیبدن آنها را مخلوط نکنید.
Q5: آیا تمیز کردن قبل از نصب ضروری است؟
الف:کاملا. برای اطمینان از عملکرد بهینه و جلوگیری از آسیب، همیشه قبل از جفت شدن اتصال، فرول MPO را در انتهای کابل و درگاه فرستنده گیرنده با استفاده از یک پاک کننده نوری معتبر تمیز کنید.
- سازگاری رابط:بررسی کنید که فرستندهها از رابطهای MPO-12/APC استفاده میکنند. اتصال اجباری به پورت های MPO-UPC باعث آسیب دائمی می شود.
- محدودیت های زیست محیطی:برای حفظ عملکرد و طول عمر، محدوده دمای/رطوبت عملیاتی و ذخیرهسازی مشخص شده را رعایت کنید.
- اقدامات احتیاطی ESD:هنگام استفاده از فرستنده و گیرنده هایی که این کابل به آنها وصل می شود، همیشه از بند مچ دستی ESD استفاده کنید، زیرا آنها به استاتیک حساس هستند.
- جابجایی فیزیکی:از خم شدن های محکم (حفظ شعاع بیش از 30 میلی متر)، پیچ خوردگی های تیز، کشیدن بیش از حد یا له شدن کابل خودداری کنید. از مدیریت کابل مناسب استفاده کنید.
- گواهینامه ها:جزئیات کامل گواهینامه نظارتی (FCC، CE، و غیره) بنا به درخواست تیم پشتیبانی فنی ما در دسترس است.
