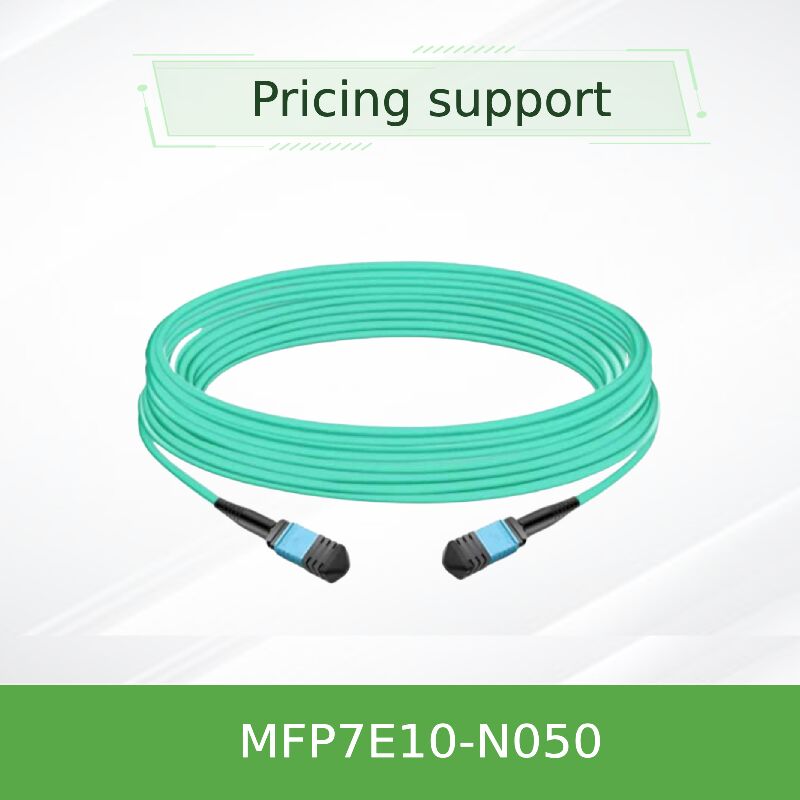

NVIDIA MFP7E10-N050 50m MPO-12/APC به MPO-12/APC کابل فیبر نوری چند حالت برای 400G / NDR حداکثر دسترسی به ارتباط
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MFP7E10-N050 (980-9I57Y-00N050) |
| مدرک: | MFP7E10-Nxxx.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| مدل: | MFP7E10-N050 | طول: | 50 متر |
|---|---|---|---|
| نوع فیبر: | چند حالته OM4 | اتصال دهنده ها: | MPO-12/APC (زن) |
| از دست دادن درج: | 0.37 db دسی بل | ضرر برگشتی: | 35 دسی بل |
| برجسته کردن: | کابل فیبر نوری NVIDIA 50m MPO-12,کابل چند حالت MPO-12 APC برای 400G,کابل فیبر اتصال NDR با ضمانت,MPO-12 APC multimode cable for 400G,NDR interconnect fiber cable with warranty |
||
توضیحات محصول
مدل محصول: MFP7E10-N050 | کلمات کلیدی اصلی: کابل فیبر نوری، کابل MPO، کابل فیبر 50 متری، اتصال متقابل NDR، کابل با برد بلند
- حداکثر برد 50 متری: طولانیترین اتصال غیرفعال استاندارد شده را برای فیبر چند حالته OM4 در محیطهای 400G/NDR ارائه میدهد.
- شبکه با سرعت بالا بهینه شده: به طور خاص برای اکوسیستمهای 400GbE و NDR 400Gb/s InfiniBand انویدیا در فواصل طولانی طراحی شده است.
- یکپارچگی سیگنال ممتاز: کانکتورهای زاویهدار MPO-12/APC حداقل بازتاب نوری را برای کیفیت سیگنال برتر تضمین میکنند.
- ساخت و ساز بادوام و ایمن: دارای روکش LSZH (کم دود بدون هالوژن) مقاوم برای ایمنی بیشتر و قابلیت اطمینان طولانی مدت است.
- عملکرد تایید شده کارخانه: هر کابل تحت آزمایشهای دقیق قرار میگیرد تا عملکرد بهینه را در طول 50 متر تضمین کند.
NVIDIA MFP7E10-N050 نشان دهنده حداکثر برد در سری MFP7E10 است—یک کابل فیبر نوری با عملکرد بالا و 50 متری که برای برنامههای مرکز دادهای که نیاز به اتصال گسترده دارند، طراحی شده است. این مجموعه کابل دارای کانکتورهای MPO-12/APC در هر دو انتها است و از فیبرهای چند حالته 50/125 میکرومتر OM4 در پیکربندی نوع B (تقاطعی) استفاده میکند. به عنوان یک راهحل ضروری کابل با برد بلند، اتصالات 400G/NDR با تأخیر کم و قابل اعتماد را بین سوئیچها، آداپتورها و DPUs در حداکثر فاصله مجاز برای استقرار فیبر چند حالته OM4 غیرفعال امکانپذیر میکند. اتصال قفسههای تجهیزات در سراسر راهروهای مختلف مرکز داده.نوع کانکتور: مسیر کامل کابل را قبل از نصب برنامهریزی کنید. از سینیها، مدیران و تسکین فشار مناسب استفاده کنید. در صورت امکان از مسیرهای موازی با کابلهای برق خودداری کنید.طول و نوع کابل:
- حداکثر فاصله پشتیبانی شده: قابلیت برد کامل 50 متری را برای فیبر چند حالته OM4 در برنامههای 400G فراهم میکند.
- روکش کابل: روکش LSZH-OFNR بادوام و انعطافپذیر به رنگ آبی برای ایمنی و نصب بهینه.
- عملکرد نوری: مهندسی شده برای تلفات درج کم (≤ 0.37 دسیبل کل)، تلفات بازگشتی بالا (≥ 35 دسیبل).
- پشتیبانی از پروتکل:InfiniBand NDR/HDR/EDR
- 400/200/100GbENVLink
- 3. انطباق با فناوری و استانداردها این راهحل اتصال متقابل با حداکثر برد بر اساس بالاترین استانداردهای صنعت ساخته شده است تا یکپارچگی عملکرد را در فواصل طولانی تضمین کند. استاندارد فیبر: فیبر چند حالته OM4 ممتاز (IEC 60793-2-10) که برای برنامههای 400G با برد گسترده بهینه شده است.
MPO طبق IEC 61754-7 و ANSI/TIA-604-5 برای عملکرد مکانیکی ثابت.
- فناوری پولیش: تماس فیزیکی زاویهدار (APC) برای حفظ کیفیت سیگنال در حداکثر فاصله ضروری است.
- ایمنی و انطباق: انطباق کامل با Telcordia GR-1435، کلاس لیزر 1 (IEC 60825)، CB، cTUVus، گواهینامههای CE.
- مواد زیست محیطی: روکش LSZH از الزامات ایمنی آتشسوزی و مقررات زیست محیطی فراتر میرود.
- 4. اصل کار و مسیر سیگنالاین کابل فیبر نوری با طول گسترده به عنوان یک بزرگراه نوری کارآمد برای انتقال دادهها با سرعت بالا در فواصل حداکثر عمل میکند. هر کانکتور MPO دارای 12 موقعیت فیبر است که 8 مورد از آنها به طور فعال برای ارتباط دو طرفه (4 خط انتقال و 4 خط دریافت) استفاده میشوند. پیکربندی شده به عنوان یک کابل نوع B، یک تقاطع داخلی دقیق را انجام میدهد که در آن سیگنالهای نوری از خطوط Tx 1-4 در انتهای مبدأ به خطوط Rx 12-9 در انتهای پایانی متصل میشوند. این همترازی دقیق، اتصال بهینه بین فرستندهها و گیرندهها را تضمین میکند. پولیش زاویهدار 8 درجه کانکتورهای APC به ویژه در سرعتهای 400G/NDR در مسافت 50 متری بسیار مهم است، زیرا نور منعکس شده را به طور موثر از هسته فیبر دور میکند، وضوح سیگنال را حفظ میکند و نرخ خطای بیت را به حداقل میرساند—یک ویژگی ضروری برای عملکرد قابل اعتماد کابل با برد بلند.
- یادداشت عملکرد: در 50 متر، این کابل تلفات درج را زیر 0.37 دسیبل (محاسبه شده به عنوان 0.35 دسیبل + 0.0004*50) حفظ میکند و اطمینان حاصل میکند که در بودجه نوری سختگیرانه فرستندههای 400G/NDR برای ایجاد پیوند قابل اعتماد باقی میماند.
اتصال متقابل مرکز داده: اتصال قفسههای تجهیزات در سراسر راهروهای مختلف مرکز داده.برد گسترده HPC/خوشهها: مسیر کامل کابل را قبل از نصب برنامهریزی کنید. از سینیها، مدیران و تسکین فشار مناسب استفاده کنید. در صورت امکان از مسیرهای موازی با کابلهای برق خودداری کنید.پیوندهای مرکز داده به سبک پردیس:
- اتصالات گسترده ذخیرهسازی به محاسبات: پیوند دادن آرایههای ذخیرهسازی از راه دور به خوشههای محاسباتی در داخل ردپای بزرگ مرکز داده.
- 6. مشخصات فنیمشخصات فنی MFP7E10-N050
- شماره قطعه سفارشMFP7E10-N050
- شرحMPO-12/APC به MPO-12/APC، کابل فیبر چند حالته
- طول کابل50 متر
| 50/125 میکرومتر، OM4 (بهینه شده برای برد گسترده) | |
|---|---|
| کانکتورها (هر دو انتها) | MPO-12، ماده، پولیش APC (بدنه سبز) |
| توپولوژی | نوع B (تقاطعی) |
| فیبرهای فعال | 8 فیبر (4 Tx، 4 Rx در هر جهت) |
| رنگ / جنس روکش | آبی / LSZH-OFNR |
| دمای عملیاتی | 0 درجه سانتیگراد تا +70 درجه سانتیگراد |
| شعاع خمش | حداقل 30 میلیمتر (بحرانی برای کابلهای طولانی) |
| حداکثر برد پشتیبانی شده | 50 متر (OM4، طبق مشخصات) |
| تلفات درج حداکثر محاسبه شده | ≤ 0.37 دسیبل (0.35 + 0.0004*50) |
| پروتکلهای پشتیبانی شده | NDR 400G، HDR 200G، EDR 100G، 400/200/100GbE |
| فرستندههای سازگار | NVIDIA OSFP DR8 (MMA4Z00-NS)، QSFP112 400G |
| توجه: این حداکثر نوع طول در سری MFP7E10 است. طولهای کوتاهتر (3 متر تا 40 متر) برای نیازهای برد مختلف در دسترس هستند. | 7. مزایای رقابتی |
| راهحل حداکثر برد غیرفعال: | طولانیترین اتصال ممکن را با استفاده از فیبر چند حالته OM4 غیرفعال برای 400G/NDR فراهم میکند و نیاز به اجزای فعال را در بسیاری از سناریوها از بین میبرد. |
| اعتبارسنجی سرتاسری NVIDIA: | بر خلاف کابلهای MPO عمومی، این نوع 50 متری به طور خاص در اکوسیستم کامل NVIDIA برای عملکرد تضمین شده در حداکثر فاصله آزمایش و تأیید شده است. |
| جایگزین مقرون به صرفه با برد بلند: | یک راهحل اقتصادیتر در مقایسه با کابلهای نوری فعال یا تبدیل تک حالته برای فواصل تا 50 متر ارائه میدهد. |
سازگاری نوری برتر:
- 8. خدمات و پشتیبانیما پشتیبانی جامعی را متناسب با سناریوهای استقرار با حداکثر برد ارائه میدهیم.
- گارانتی: گارانتی کامل سازنده با مستندات کامل برای استقرار گسترده.موجودی و تحویل تخصصی: MFP7E10-N050 از موجودی با بستهبندی تخصصی برای محافظت از کابلهای طولانی در هنگام حمل و نقل در دسترس است.
- مشاوره طراحی فنی: کارشناسان ما مشاوره قبل از فروش را برای برنامهریزی استقرار با حداکثر برد، از جمله تجزیه و تحلیل بودجه پیوند ارائه میدهند.
- پشتیبانی نصب: پشتیبانی فنی 24/7 برای چالشهای نصب خاص برای کابلهای طولانی و استقرار با برد گسترده.
حمل و نقل مدیریت شده با جابجایی دقیق برای تحویل کابلهای با طول بلند در سراسر جهان.
- 9. سوالات متداول (FAQ)سؤال 1: آیا MFP7E10-N050 واقعاً قادر به پشتیبانی از 400G در 50 متر است؟
- پاسخ: بله. این کابل فیبر 50 متری به طور خاص طراحی و آزمایش شده است تا از 400GbE و NDR 400Gb/s InfiniBand در سراسر فاصله 50 متری کامل در صورت استفاده با فیبر چند حالته OM4 سازگار و فرستندههای NVIDIA پشتیبانی کند.
- سؤال 2: اگر کمی بیش از 50 متر نیاز داشته باشم چه اتفاقی میافتد؟پاسخ:
- برای فواصل بیش از 50 متر، راهحلهای جایگزین مانند کابلهای نوری فعال (AOC) یا فیبر تک حالته با فرستندههای مناسب باید در نظر گرفته شوند. محدودیت 50 متری بر اساس بودجه توان نوری راهحلهای چند حالته غیرفعال در سرعتهای 400G است.سؤال 3: آیا الزامات جابجایی خاصی برای یک کابل فیبر 50 متری وجود دارد؟
- پاسخ: بله. این کابل با برد بلند نیاز به جابجایی دقیق دارد. از قرقرههای کابل برای استقرار استفاده کنید، از پیچ خوردن یا گره خوردن خودداری کنید، حداقل شعاع خمش (30 میلیمتر) را حفظ کنید و مسیر را با دقت برنامهریزی کنید تا از نقاط استرس جلوگیری شود. نصب حرفهای توصیه میشود.
پاسخ:
پس از نصب، آزمایش تلفات درج پیوند را انجام دهید تا تأیید کنید که کانال کامل الزامات فرستنده را برآورده میکند.برنامهریزی مسیر کابل:پاسخ: هر MFP7E10-N050 تحت آزمایشهای جامع کارخانهای از جمله اندازهگیری تلفات درج سرتاسری برای تمام 8 فیبر فعال، تأیید تلفات بازگشتی و آزمایش پیوستگی قرار میگیرد تا اطمینان حاصل شود که مشخصات عملکرد سختگیرانه NVIDIA را قبل از حمل و نقل برآورده میکند.
10. اقدامات احتیاطی و دستورالعملهای جابجایی
پس از نصب، آزمایش تلفات درج پیوند را انجام دهید تا تأیید کنید که کانال کامل الزامات فرستنده را برآورده میکند. تأیید کنید که فاصله پیوند شما از 50 متر تجاوز نمیکند تا از عملکرد قابل اعتماد در بودجه توان نوری اطمینان حاصل شود.
نصب حرفهای توصیه میشود:
پس از نصب، آزمایش تلفات درج پیوند را انجام دهید تا تأیید کنید که کانال کامل الزامات فرستنده را برآورده میکند.برنامهریزی مسیر کابل: مسیر کامل کابل را قبل از نصب برنامهریزی کنید. از سینیها، مدیران و تسکین فشار مناسب استفاده کنید. در صورت امکان از مسیرهای موازی با کابلهای برق خودداری کنید.مدیریت شعاع خمش:
به شدت حداقل شعاع خمش 30 میلیمتری را در سراسر مسیر کابل، به ویژه در گوشهها و نقاط ورود/خروج، حفظ کنید.
پس از نصب، آزمایش تلفات درج پیوند را انجام دهید تا تأیید کنید که کانال کامل الزامات فرستنده را برآورده میکند. درپوشهای گرد و غبار را تا زمانی که برای نصب آماده شوید، نگه دارید. قبل از جفت شدن، کانکتورهای کابل و فرستنده را با ابزارهای تأیید شده تمیز کنید، که به ویژه برای کابلهای طولانی که در آن حاشیه سیگنال حیاتی است، مهم است.
آزمایش و گواهی:
پس از نصب، آزمایش تلفات درج پیوند را انجام دهید تا تأیید کنید که کانال کامل الزامات فرستنده را برآورده میکند.11. معرفی شرکت
- ما به عنوان یک توزیعکننده مجاز برای برندهای فناوری برتر از جمله NVIDIA Networking، Ruckus، Aruba و Extreme Networks، در ارائه راهحلهای شبکهای معتبر و با عملکرد تأیید شده تخصص داریم. سبد محصولات ما طیف کاملی از سوئیچها و آداپتورها تا اجزای اتصال حیاتی مانند کابلهای فیبر نوری با عملکرد بالا و اتصالات متقابل NDR با حداکثر برد را در بر میگیرد.
