NVIDIA MFP7E20-N015 15m MPO-12/APC به 2x MPO-12/APC کابل فیبر چند حالت تقسیم کننده
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MFP7E20-N015 |
| مدرک: | MFP7E20-Nxxx.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| مدل شماره: | MFP7E20-N015 | شکل مواد: | سیم گرد |
|---|---|---|---|
| قدرت کششی مجاز: | 1000N <10000N | گواهی: | RoHS, CE, ISO9001, VDE, CCC |
| مواد غلاف: | پی وی سی | طول: | 15 متر |
| نرخ داده: | 400 گیگابایت در ثانیه | مبدا: | هند / اسرائیل / چین |
| برجسته کردن: | کابل تقسیم کننده فیبر چند حالت NVIDIA,کابل فیبر شکستن 400G تا 200G,کابل تقسیم کننده چند حالت MPO-12 APC,400G to 200G breakout fiber cable,MPO-12 APC multimode splitter cable |
||
توضیحات محصول
مدل محصول:MFP7E20-N015کلمات کلیدی اصلی:کابل فیبر اسپلتر، کابل MPO، کابل 400G تا 200G، کابل فانوت، اتصال مرکز داده
- ضرب بندر:به طور موثر یک پورت سوئیچ 400G (4 کانال) را به دو اتصال سرور 200G (2 کانال) مستقل تقسیم می کند و بهره برداری از پورت را بهینه می کند.
- راه حل مقرون به صرفه Fanout:نیاز به پورت های سوئیچ و نوری اضافی را کاهش می دهد و هزینه زیرساخت کلی هر سرور متصل را کاهش می دهد.
- شبکه سرعت بالا آماده است:به طور خاص برای اکوسیستم های 400GbE / NDR NVIDIA طراحی شده است، به آداپتورهای ConnectX-7 و DPU های BlueField-3 متصل می شود.
- عملکرد نوری برتر:از کانکتورهای MPO-12/APC با پولیش زاویه ای برای به حداقل رساندن بازتاب و اطمینان از یکپارچگی سیگنال استفاده می کند.
- 15 متري طول کشش:امکان اتصال انعطاف پذیر برای استفاده های بین ریک و فاصله متوسط در مرکز داده را فراهم می کند.
NVIDIA MFP7E20-N015 یک دستگاه 15 متری غیر فعال استکابل های تقسیم کننده فیبرطراحی شده برای انکشافات مرکز داده با چگالی بالا. بر خلاف کابل های استاندارد، این یک شکستن یاکابل خارجبا پیکربندی تقسیم کننده 1:2.این دستگاه دارای یک کانکتور MPO-12/APC در انتهای اصلی (برای اتصال به پورت 400G سوئیچ) و دو کانکتور MPO-12/APC در انتهای شاخه (برای اتصال به دو سرور) است.از فیبرهای چند حالت OM4 50/125μm در توپولوژی کراس اوور نوع B استفاده می کند و توزیع کارآمد یک پهنای باند 400G به دو جریان 200G را امکان پذیر می کند.اتصال مرکز دادهراه حل برای اتصال سوئیچ های با سرعت بالا به چندین سرور.
- پیکربندی:1x MPO-12/APC (خاک) به 2x MPO-12/APC (شاخ) شکستن
- طول کابل:15 متر، فایبر چند حالت OM4 50/125μm
- نقشه برداری سرعت:یک لینک 400Gb/s (4x100G lane) را به دو لینک 200Gb/s (2x100G lane) تقسیم می کند.
- جاکت کابل:ژاکت LSZH-OFNR انعطاف پذیر و گرد رنگ آب
- عملکرد نوری:از دست دادن ورودی کم (≤ 0.356 دی سی بی) ، از دست دادن بازگشت بالا (≥ 35 دی سی بی).
- حمایت از پروتکل: InfiniBand NDR/HDR 400/200GbE NVLink
اين راه حل پيشرفته براي برقراري با استانداردهاي سخت انگيز صنعت براي عملکرد و امنيت در محیط هاي سخت طراحی شده است.
- استاندارد فیبر:OM4 فیبر مولتی مد (IEC 60793-2-10) برای پهنای باند بالا و دسترسی گسترده.
- استاندارد کانکتور:MPO مطابق IEC 61754-7 و ANSI/TIA-604-5
- تکنولوژی لهستانی:تماس فیزیکی زاویه ای (APC) برای حفظ از دست دادن بازگشت نوری کم در برنامه های تقسیم کننده بسیار مهم است.
- تکنولوژی تقسیم کننده:تقسیم کننده نوری غیرفعال در مجموعه کابل، بدون نیاز به قدرت خارجی.
- ایمنی و انطباق:مطابق با Telcordia GR-1435، لیزر کلاس 1 (IEC 60825) ، با گواهینامه CB، cTUVus، CE.
اینکابل شکستن MPOبر اساس یک اصل تقسیم نوری منفعل کار می کند. پایان تنه (MPO-12) به یک گیرنده OSFP دو پورت 800Gb / s (که در حالت 400G کار می کند) یا یک پورت 400G متصل می شود.داخل مجموعه کابل، چهار خط نوری انتقال (Tx) از پورت سوئیچ به طور غیرفعال تقسیم می شوند: خطوط 1 و 2 به اولین کانکتور شاخه برای سرور A هدایت می شوند،و خطوط 3 و 4 به اتصال بخش دوم برای سرور B هدایت می شوند. مسیر دریافت (Rx) برعکس کار می کند. این دو لینک 200Gb / s دوگانه مستقل (هر کدام با استفاده از 2 فیبر برای Tx و 2 برای Rx) را از پورت اصلی 400Gb / s ایجاد می کند.کراس اوور داخلی (نوع B) و پولیش APC، تراز صحیح خط و حداقل تخریب سیگنال در هر دو مسیر تقسیم شده را تضمین می کند، یک نیاز کلیدی برای یک سیستم قابل اعتمادکابل 400G تا 200G.
سوئیچ (پورت 400G) ←[1x MPO-12]───(کابل تقسیم شده)───→[2x MPO-12]→ سرور A (200G)
سرور B (200G)

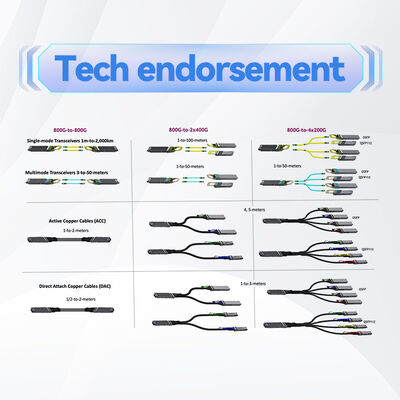

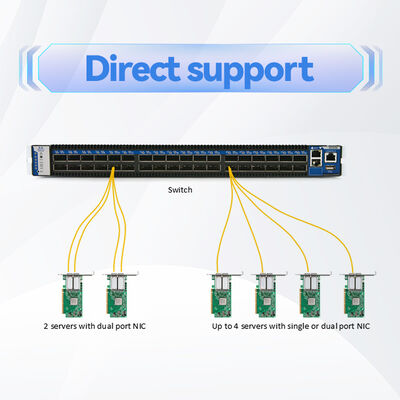

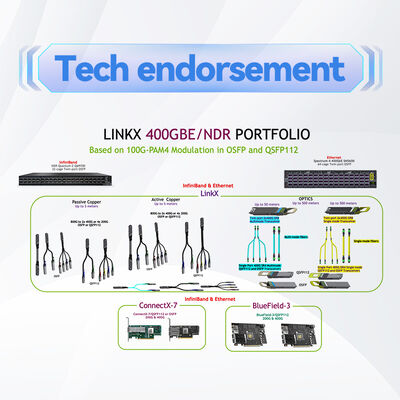

- اتصال سرور با چگالي بالا:اتصال یک پورت سوئیچ 400G به دو سرور مجهز به آداپتور ConnectX-7 200G یا BlueField-3، به طور موثر دو برابر تراکم اتصال.
- خوشه های هوش مصنوعی/ML بهینه شده با هزینه:گسترش اتصالات در خوشه های سرور GPU که گره های فردی نیاز به پهنای باند 200G دارند اما تعداد پورت سوئیچ محدود است.
- اتصال سرور ذخیره سازی:اتصال دو گره ذخیره سازی یا JBOD به یک پورت سوئیچ با سرعت بالا
- تثبیت بالای قفسه (ToR):کاهش تعداد پورت های سوئیچ مورد نیاز در هر قفسه، ساده سازی کابل و کاهش هزینه سوئیچ.
- استفاده از کارت رابط شبکه:ایده آل برای استفاده از چندینکارت های شبکه(مثل سری ConnectX-7) که در آن باید از پورت خارج شود.
| مشخصات فنی MFP7E20-N015 | |
|---|---|
| شماره سفارش بخش | MFP7E20-N015 |
| توضیحات | MPO-12/APC به 2x MPO-12/APC، کابل تقسیم کننده چند حالت |
| طول کابل | 15 متر |
| نوع فیبر / درجه | 50/125 μm، OM4 |

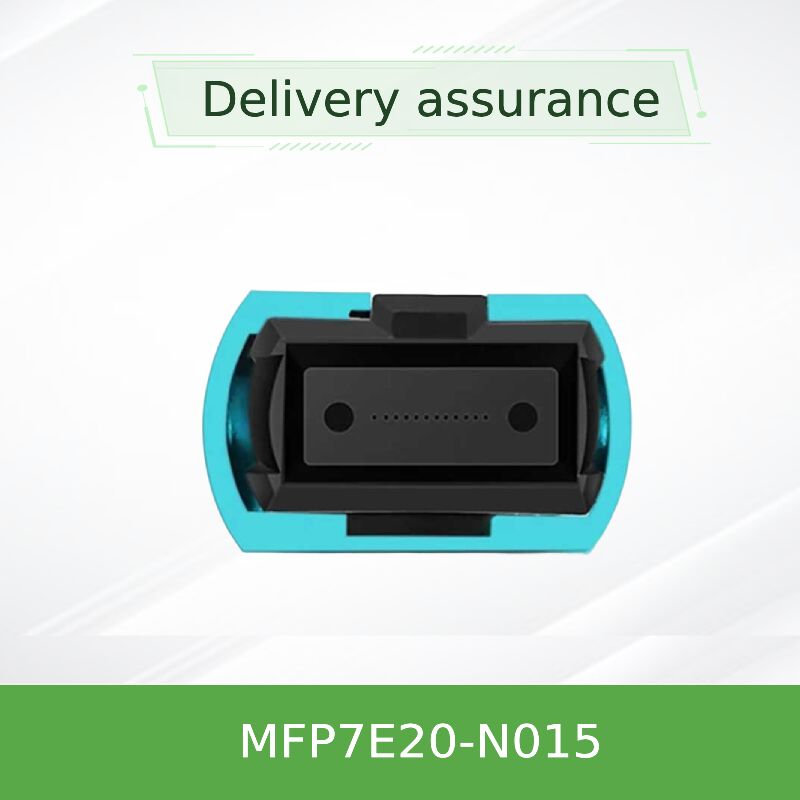

| کانکتور (آخر صندوق) | 1x MPO-12، زن، APC (بدن سبز) |
| رابط ها (پایان شاخه ها) | 2x MPO-12، زنانه، APC (بدن سبز) ، با برچسب "1" و "2" |
| توپولوژی | نوع B (Crossover) با تقسیم 1:2 |
| الیاف فعال (کل) | 8 فیبر (4 Tx، 4 Rx در دو شاخه نقشه برداری شده است) |
| رنگ ژاکت / ماده | آکو / LSZH-OFNR |
| دمای کار | 0°C تا +70°C |
| حداکثر محدوده پشتیبانی شده | 50 متر (OM4) |
| ضایعات ورودی (حداکثر) | ≤ 0.356 دی سی بی (0.35 + 0.0004*15) |
| کاربرد اصلی | پورت سوئیچ 400G به آداپتورهای سرور 2x 200G |
دیگر طول های موجود: 3m، 5m، 7m، 10m، 20m، 30m، 50m.
- تراکم و بهینه سازی هزینه:اینکابل های تقسیم کننده فیبریک جایگزین اقتصادی و فضای کارآمد برای استفاده از چندین پورت سوئیچ و کابل های استاندارد برای اتصال دو سرور است.
- مدیریت ساده کابل:کاهش هرج و مرج کابل با جایگزینی دو کابل جداگانه با یک راه حل شکست مدیریت شده، بهبود جریان هوا و سازماندهی.
- عملکرد تایید شده NVIDIA:سازگاری و عملکرد تضمین شده زمانی که در اکوسیستم سوئیچ و آداپتور NVIDIA استفاده می شود، بر خلاف راه حل های شکستن شخص ثالث.
- منفعل و قابل اعتماد:حاوی هیچ الکترونیک فعال نیست، با اطمینان بیشتر و مصرف برق در مقایسه با تقسیم کننده های نوری فعال.
ما پشتیبانی کامل برای راه حل های پیشرفته اتصال مانند سری MFP7E20 ارائه می دهیم.
- گارانتی:گارانتی کامل تولید کننده NVIDIA برای تمام مجموعه های کابل.
- در دسترس بودن:MFP7E20-N015 در موجودی گسترده ما برای حمل فوری برای حمایت از انتشار سریع است.
- پشتیبانی فنی طراحی:مهندسان ما در برنامه ریزی تعبیه کمک می کنند، از جمله تایید سوئیچ وکارت رابط شبکهسازگاری برای پیکربندی های شکستن.
- پشتیبانی 24/7:خدمات مشتری 24 ساعته و کمک های فنی برای نصب و رفع مشکل
- زنجیره تامین جهانی:شبکه ی لجستیکی قابل اعتماد که تضمین تحویل به موقع کابل های تخصصی در سراسر جهان می کند.
سوال1: MFP7E20-N015 با چه مدل های سوئیچ و آداپتور سازگار است؟
الف:این دستگاه برای سوئیچ های NVIDIA با پورت های OSFP DR8 (400G / NDR) و سرورهای مجهز به آداپتورهای ConnectX-7 یا BlueField-3 با استفاده از گیرنده های OSFP یا QSFP112 200G طراحی شده است.سازگاری با سوئیچ خاص وکارت نیکمدل ها باید تایید شوند.
س2: آیا می توانم با این کابل سرعت 400G را در سمت سرور به دست آورم؟
الف:نه. این یک کابل شکستن است. هر شاخه سرور حداکثر 200Gb / s را ارائه می دهد. برای دریافت 400G به یک سرور واحد، از یک کابل استاندارد MFP7E10 (غیر تقسیم کننده) استفاده کنید. اینکابل خارجبرای به اشتراک گذاشتن یک پورت 400G بین دو نقطه پایانی 200G است.
س3: آیا تقسیم کننده باعث کاهش سیگنال یا تاخیر می شود؟
الف:تقسیم کننده نوری غیرفعال یک از دست دادن ورودی حداقل و استاندارد را معرفی می کند (که در مشخصات محاسبه شده است).عملکرد کلی پیوند در حد بودجه برای عملیات قابل اعتماد 200G در فاصله مشخص شده باقی می ماند.
سوال 4: چگونه می توانم شاخه صحیح برای هر سرور را شناسایی کنم؟
الف:دو کانکتور شاخه با برچسب "1" و "2" برچسب گذاری شده اند. برای ثبات، توصیه می شود که مستند سازی کنید که کدام سرور به کدام شاخه برچسب گذاری شده متصل است.نقشه برداری خطوط نوری در داخل کابل ثابت است.
Q5: آیا می توانم از این با یک پورت QSFP-DD استفاده کنم؟
الف:این کابل از کانکتورهای MPO-12/APC استفاده می کند.آن تنها با پورت های QSFP-DD سازگار است اگر آنها با یک آداپتور مناسب OSFP به QSFP-DD یا یک گیرنده که یک رابط MPO-12/APC را ارائه می دهد، پر شوند.ارتباط فیزیکی مستقیم امکان پذیر نیست
- برنامه ریزی پیکربندی:اطمینان حاصل کنید که پورت سوئیچ و آداپتور سرور شما از حالت شکستن 400G به 2x200G پشتیبانی می کند.
- سازگاری کانکتور:تمام گیرنده های متصل باید از نوع MPO-12/APC (پوش سبز) باشند. با رابط های MPO-12/UPC (پوش آبی) مخلوط نشوید.
- شعاع خم شدن و تخلیه تنش:حداقل شعاع خم شدن 30 میلی متر را حفظ کنید. استفاده از کاهش فشار مناسب، به ویژه در نقطه شکاف و کفش های اتصال، برای جلوگیری از فشار بر روی فیبر.
- تمیز کردن:قبل از جفت گیری، تمام سه کانکتور MPO (یک تنه، دو شاخه) و پورت های گیرنده مربوطه را با پاک کننده های نوری گواهی شده تمیز کنید.
- مسیر نصب:مسیر مسیر را برای کابل 15 متری و دو شاخه آن به دقت برنامه ریزی کنید تا از پیچیدگی جلوگیری شود و مدیریت تمیز کابل در قفسه اطمینان حاصل شود.
