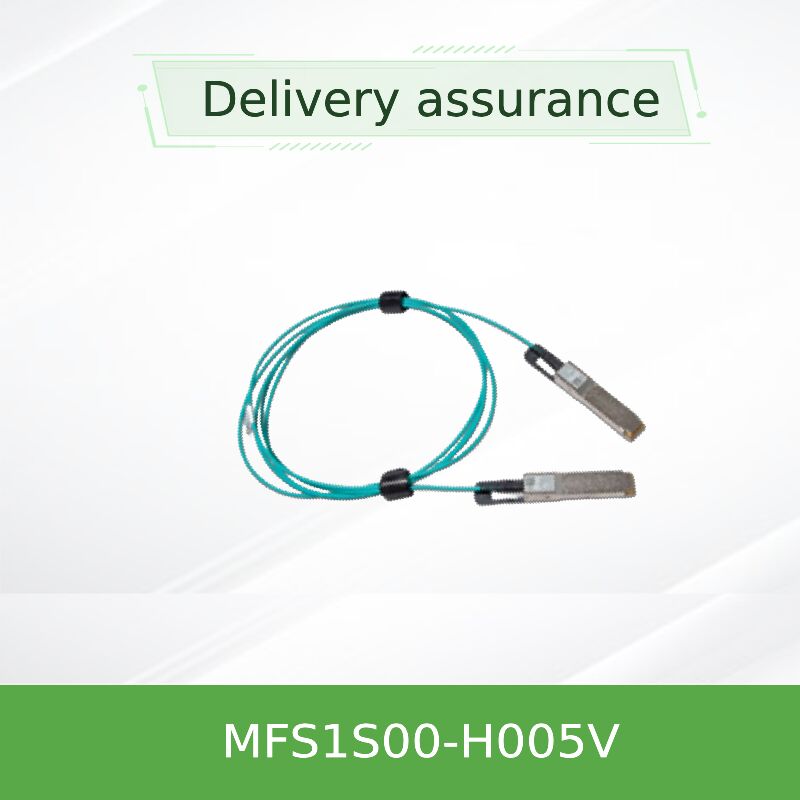

کابل نوری فعال NVIDIA MFS1S00-H005V 5m QSFP56 200Gb/s برای InfiniBand HDR و 200GbE | AOC با سرعت بالا
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MFS1S00-H005V |
| مدرک: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| در دسترس بودن: | سهام | گارانتی: | 1 سال |
|---|---|---|---|
| وضعیت: | جدید و اصلی | تکنولوژی: | بی نهایت |
| تایپ کنید: | کابل AOC Mellanox | طول کابل: | 5 متر |
| مدل: | MFS1S00-H005V | نام: | کابل AOC ملانوکس MFS1S00-H005V کابل نوری فعال تا 200 گیگابیت بر ثانیه IB HDR QSFP56 5 متر |
| کلمه کلیدی: | کابل AOC Mellanox | ||
| برجسته کردن: | کابل نوری فعال NVIDIA 5m QSFP56,AOC با سرعت 200Gb/s InfiniBand HDR,کابل نوری Mellanox با سرعت بالا,200Gb/s InfiniBand HDR AOC,High-Speed Mellanox Optical Cable |
||
توضیحات محصول
مدل محصول:MFS1S00-H005Vکلمات کلیدی اصلی:کابل نوری فعال، کابل AOC، کابل QSFP56، کابل 200Gb/s InfiniBand، کابل 200GbE
- سرعت بالا 200Gb/s:200Gb / s پهنای باند کامل را با استفاده از 4x50G PAM4 مدولاسیون ارائه می دهد و از هر دو InfiniBand HDR و 200 Gigabit Ethernet پشتیبانی می کند.
- 5 متري با اپتيک فعال گسترش يافتهارائه قابلیت اتصال قابل اعتماد و طولانی تر از راه حل های مس منفعل، ایده آل برای پیوندهای درون و بین قفسه.
- انرژی کارآمد و قابل وصل کردن گرم:مصرف برق معمولی تنها 5.0W در هر انتهای، با یک رابط استاندارد SFF-8665 QSFP56 برای آسان، وارد و خارج کردن زنده.
- صداقت سیگنال پیشرفته:زمان بندی مجدد یکپارچه در هر خط، دامنه خروجی قابل برنامه ریزی و تأکید قبلی کیفیت سیگنال مطلوب و عملکرد قوی پیوند را تضمین می کند.
- تشخیص دیجیتالی جامع:DDM داخلی (مراقبت تشخیصی دیجیتال) نظارت در زمان واقعی بر دمای، ولتاژ، قدرت نوری و جریان انحراف برای هر خط را فراهم می کند.
NVIDIA MFS1S00-H005V یک 5 متر برتر استکابل نوری فعال (AOC)طراحی شده برای اتصال های بین المللی مرکز داده با عملکرد بالا. این کابل رابط های الکتریکی QSFP56 را در هر دو طرف با گیرنده های نوری مبتنی بر VCSEL جاسازی شده ادغام می کند،از بین بردن نیاز به اپتیک های جدا شده قابل اتصالاین دستگاه برای پشتیبانی از سرعت داده 200 گیگابایت در ثانیه با استفاده از پروتکل های InfiniBand HDR (سرعت داده بالا) و 200 گیگابیت اترنت طراحی شده است.این راه حل به ویژه برای اتصال سوئیچ هایی مانند NVIDIA SN3700 و SN4600 ارزشمند است، یا برای اتصال سرورهای مجهز به مدرنکارت های رابط شبکه (کارت های NIC)در مسافت هایی که کابل های منفعل کوتاه می شوند.
- نرخ داده: 200Gb/s (4x 53.125 Gbd PAM4 lane)
- پروتکل ها: InfiniBand HDR، 200 گیگابیت اترنت
- مدولاسیون: مدولاسیون دامنه پالس 4 سطح (PAM4)
- طول: 5 متر
- رابط: QSFP56 (متوافق با SFF-8665)
- قدرت: 3.3V، ~ 5.0W به طور معمول در هر طرف
- دمای کار: 0°C تا 70°C
- زمان بندی مجدد در هر خط (Tx & Rx)
- نظارت دیجیتال تشخیصی (DDM)
- آمپلیت Rx قابل برنامه ریزی/پیش تاکید
- انتخاب نرخ (HDR/EDR)
- طراحی قابل وصل کردن گرم
این AOC بر پایه فناوری های استاندارد صنعت ساخته شده است تا قابلیت همکاری، قابلیت اطمینان و عملکرد بالا را تضمین کند.
- موتور نوری:ترانسسیورهای چند حالت مبتنی بر VCSEL (Laser Emitting Laser)
- رابط الکتریکی:کاملا مطابق با QSFP56 MSA (SFF-8665) و رابط مدیریت (SFF-8636).
- رمزگذاری داده:مدل سازی PAM4 برای بهره وری طیف بالا، پشتیبانی از نرخ داده تا 53.125 گیگابایت در هر خط.
- مدیریت و تشخیص:رابط I2C جامع مطابق با SFF-8636 برای DDM، کنترل و نظارت بر وضعیت.
- انطباقبا مشخصات HDR انجمن تجارت InfiniBand (IBTA) ، RoHS مطابقت دارد و دارای گواهینامه های ایمنی / EMC (CE ، FCC ، CB) است.
MFS1S00-H005V به عنوان یک سیستم تبدیل الکترو اپتیکال کاملاً یکپارچه کار می کند.کارت شبکه) چهار خط از سیگنال های الکتریکی با سرعت بالا را به کانکتور QSFP56 AOC ارسال می کند.و سپس چهار لیزر VCSEL را هدایت کنید.این سیگنال های نوری از طریق چهار فیبر چند حالت در فاصله 5 متری حرکت می کنند.یک ماژول یکپارچه دیگر که شامل فتودتکتورها است سیگنال های نوری را به سیگنال های الکتریکی تبدیل می کند.این طراحی فعال همه در یک، چالش های یکپارچگی سیگنال را به صورت داخلی مدیریت می کند.که باعث می شود آن را یک "پلگ و پلی" قوی و سادهAOCراه حل در مقایسه با مجموعه کابل های منفعل که به طور کامل به فرستنده های میزبان متکی هستند.
- خوشه های محاسبات با عملکرد بالا (HPC):اتصال با تاخیر پایین برای پارچه های InfiniBand HDR که گره های محاسباتی و ذخیره سازی را به هم متصل می کنند.
- زیرساخت های هوش مصنوعی/ML:پیوندهای پهنای باند بالا بین سرورهای GPU و سوئیچ های برگ / ستون فقرات در خوشه های آموزش یادگیری ماشین.
- اتصال هاي متقابل سوئيچ مرکز اطلاعات:اتصال NVIDIA SN3700، SN4600، یا دیگر سوئیچ های سازگار در 200GbE.
- اتصال سرور به سوئيچ:ایده آل برای اتصال سرورها با سرعت بالاکارت های رابط شبکه(مانند ConnectX-6 یا ConnectX-7 در حالت 200G) به سوئیچ های بالا.
- استفاده از دامنه گسترده:جایگزینی DAC های مس منفعل در سناریوهایی که نیاز به فاصله بیش از 3-4 متر با یکپارچگی سیگنال برتر دارند.
| مشخصات فنی MFS1S00-H005V | |
|---|---|
| شماره سفارش بخش | MFS1S00-H005V |
| توضیحات | QSFP56 کابل نوری فعال 200Gb/s (AOC) |
| طول کابل | 5 متر |
| نرخ داده / پروتکل | 200Gb/s (InfiniBand HDR، 200GbE) |
| تعدیل / نرخ مسیر | PAM4، 53.125 گیگابایت در هر خط |
| کانکتور (هر دو طرف) | مطابقت با QSFP56، SFF-8665 |
| حداکثر دسترسی | تا 100 متر (MMF) ، 5 متر برای این نوع |
| منبع برق | 3.3V |
| مصرف برق معمولی | 5.0 وات (به هر انتها، با زمان بندی مجدد) |
| دمای محیط کار | 0°C تا +70°C |
| رابط مدیریت | SFF-8636 (I2C) با DDM |
| رعایت | IBTA HDR، SFF-8665/8636, RoHS, CE, FCC |
دیگر طول های موجود: 3m (H003V) ، 10m (H010V) ، 15m (H015V) ، 20m (H020V) ، 30m (H030V) ، 50m (H050V) ، 100m (H100V).
- دسترسی برتر در مقابل DAC های منفعل:اینکابل نوری فعالبه طور قابل اطمینان به فاصله 5 متر و فراتر از آن با یکپارچگی سیگنال عالی، در حالی که کابل های اتصال مستقیم مس منفعل (DAC) اغلب با محدودیت های عملکردی قابل توجهی مواجه می شوند.
- راه حل یکپارچه برای سادگی:ترکیب ترانسسیورها و کابل ها در یک واحد، کاهش نقاط شکست، ساده سازی خرید و از بین بردن نگرانی های سازگاری بین کابل های نوری و فیبر جداگانه.
- قدرت و بهره وری حرارتی:در حدود 5 وات در هر انتهای، این یک راه حل هوشیار انرژی برای پیوندهای با سرعت بالا ارائه می دهد، کمک به مدیریت بودجه انرژی مرکز داده.
- تشخیص قوی:قابلیت های جامع DDM ابزارهای نظارت و رفع مشکل پیشگیرانه ای را فراهم می کند که با کابل های غیرفعال اساسی در دسترس نیست.افزایش قابلیت اطمینان شبکه و تسهیل تعمیرات زیرساخت ها با استفاده از ارزش بالاکارت های شبکه.
ما طیف کاملی از خدمات را برای پشتیبانی از گسترش اتصال با سرعت بالا ارائه می دهیم.
- گارانتی:که توسط ضمانت استاندارد محصول NVIDIA برای تضمین کیفیت پشتیبانی می شود.
- موجودی و تحویل:MFS1S00-H005V در دسترس است از موجودی قابل توجهی چند میلیون دلاری ما برای اجرای سریع سفارش و حمل و نقل.
- مشاوره فنی:تیم کارشناسان ما راهنمایی در مورد سازگاری سیستم، بهترین شیوه های استقرار و ادغام با سوئیچ ها وکارت های NIC.
- پشتیبانی پس از فروش:24/7 خدمات مشتری و پشتیبانی فنی برای کمک به هر گونه نصب و یا سوالات عملیاتی.
- سازماني لجستيك هاي جهاني:ما تحویل دقیق و به موقع به مشتریان در سراسر جهان را تضمین می کنیم، با استفاده از بیش از یک دهه تخصص لجستیک.
سوال 1: تفاوت بین این AOC و یک DAC منفعل یا یک کابل فیبر با گیرنده های جداگانه چیست؟
الف:یکAOCمانند MFS1S00-H005V دارای گیرنده های نوری است که به طور دائم در انتهای کابل ساخته شده اند، ایجاد یک واحد واحد پلگ و پلی. یک DAC منفعل خالص مس با محدوده محدودی است.یک کابل فیبر با گیرنده های جداگانه نیاز به خرید و مدیریت سه جزء جداگانه (دو گیرنده + یک کابل) داردAOC استفاده را ساده می کند و عملکرد را تضمین می کند.
س2: آیا این کابل با پورت های 100 گیگابیت اترن (100GbE) سازگار است؟
الف:این برنامه به طور عمده برای 200 گیگابایت در ثانیه طراحی شده است. با این حال، با استفاده از ویژگی Rate Select از طریق رابط مدیریت،ممکن است برای کار با سرعت پایین تر و سازگار با برخی از سیستم های 100GbE (با استفاده از کد NRZ) پیکربندی شود.سازگاری باید با سوئیچ خاص یاکارت رابط شبکه.
س3: چه نوع اطلاعات تشخیصی را می توانم از این کابل بخوانم؟
الف:از طریق رابط I2C (SFF-8636) ، شما می توانید پارامترهای زمان واقعی از جمله: دمای، ولتاژ تغذیه، جریان تعصب TX، قدرت خروجی TX و قدرت ورودی RX را برای هر چهار خط نظارت کنید.همچنین آستانه های هشدار و هشدار نیز اجرا می شود.
سوال 4: کمترین شعاع خم برای کابل چیست؟
الف:حداقل شعاع خم در هر نقطه از کابل 30 میلی متر است. خم کردن آن می تواند به فیبر های داخلی آسیب برساند و عملکرد را کاهش دهد.
س5: آیا "V" در شماره بخش (H005V) چیزی خاص را نشان می دهد؟
الف:"V" در شماره بخش به طور معمول نشان دهنده پشتیبانی از VPI (Virtual Protocol Interconnect) است، به این معنی که کابل قادر به پشتیبانی از پروتکل های InfiniBand و Ethernet است.که با قابلیت های 200Gb/s HDR و 200GbE آن مطابقت دارد.
- حفاظت از ESD:اگرچه مجموعه کابل قوی است، همیشه احتیاط های استاندارد ESD را دنبال کنید (حلق های مچ دست، ایستگاه های کاری زمینی) هنگام دست زدن و نصب کابل در سوئیچ یاکارت نیکقفس ها
- بسته بندی گرم:کابل طراحی شده است تا به صورت گرم وصل شود. با این حال، همیشه برای دستورالعمل های خاص اتصال گرم، به اسناد سیستم خود مراجعه کنید تا از هرگونه مشکل غیر منتظره جلوگیری شود.
- دست زدن بدنی:از خمیدگی های تیز، پیچیدگی ها، خرد کردن یا نیروی کششی بیش از حد روی کابل اجتناب کنید. کابل را در نزدیکی کانکتورها بچسبانید. برای قرار دادن / برداشتن از کشش استفاده کنید، نه خود کابل.
- محدودیت های زیست محیطی:در محدوده دمای مشخص شده (0°C تا 70°C) و رطوبت (۵٪ تا ۸۵٪ بدون فشرده سازی) کار کنید.
- تمیز کردن:کانکتورهای الکتریکی QSFP56 را تمیز و بدون زباله نگه دارید. در صورت لزوم از هوا فشرده استفاده کنید. از مایعات یا جارو بر روی کانکتورها استفاده نکنید.
