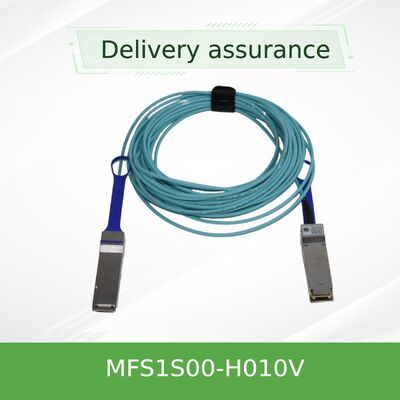

Mellanox MFS1S00-H010V 10m QSFP56 کابل نوری فعال. 200Gb / s InfiniBand HDR و اترنت، AOC گرم قابل وصل با DDM
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MFS1S00-H010V (980-9I45J-00H010) |
| مدرک: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| در دسترس بودن: | سهام | گارانتی: | 1 سال |
|---|---|---|---|
| وضعیت: | جدید و اصلی | تکنولوژی: | بی نهایت |
| تایپ کنید: | کابل AOC Mellanox | طول کابل: | 10 متر |
| مدل: | MFS1S00-H010V (980-9I45J-00H010) | نام: | کابل Mellanox AOC Mellanox کابل فیبر فعال MFS1S00-H003V MFS1S00-H005V MFS1S00-H010V |
| کلمه کلیدی: | کابل | ||
| برجسته کردن: | کابل نوری فعال QSFP56 Mellanox,کابل HDR 200Gb/s InfiniBand,AOC قابل وصل کردن گرم با DDM,200Gb/s InfiniBand HDR cable,hot-pluggable AOC with DDM |
||
توضیحات محصول
مدل محصول: MFS1S00-H010V | کلمات کلیدی اصلی: کابل نوری فعال، 200 گیگابیت بر ثانیه AOC، کابل QSFP56، InfiniBand HDR، اتصال متقابل نوری 10 متری
این کابل نوری فعال 10 متری یک راه حل اتصال متقابل کامل و با کارایی بالا را برای مراکز داده 200 گیگابیت بر ثانیه ارائه می دهد. این کابل، برد گسترده، یکپارچگی سیگنال و استقرار ساده را در یک واحد تک و قابل اتصال داغ ترکیب می کند - از بین بردن چالش های سازگاری و خطرات تخریب سیگنال مرتبط با فرستنده گیرنده های جداگانه و کابل های غیرفعال.
مزایای کلیدی: برد قابل اعتماد 10 متری • پشتیبانی کامل از InfiniBand HDR 200 گیگابیت بر ثانیه و 200 گیگابیت اترنت • یکپارچه سازی مجدد و برابرسازی • تشخیص دیجیتال جامع • کل هزینه مالکیت کمتر در مقایسه با اجزای گسسته
NVIDIA MFS1S00-H010V یک کابل نوری فعال (AOC) 10 متری است که برای برنامه های کاربردی با پهنای باند بالا طراحی شده است. این کابل دارای کانکتورهای QSFP56 در هر دو انتها با موتورهای نوری مبتنی بر VCSEL تعبیه شده است که یک پیوند 200 گیگابیت بر ثانیه را برای پروتکل های InfiniBand HDR و 200 Gigabit Ethernet فراهم می کند. این اتصال متقابل نوری 10 متری برای اتصال بین سوئیچ ها یا بین سوئیچ ها و سرورهای مجهز به کارت های رابط شبکه سازگار طراحی شده است، در سناریوهایی که فاصله و یکپارچگی سیگنال حیاتی هستند.3.3 ولتمشخصات عملکردپهنای باند: 200 گیگابیت در ثانیهپیکربندی خط: 4 x 50G PAM4
- پشتیبانی از پروتکل:InfiniBand HDR
- 200GbEفیزیکی و عملیاتی
- طول: 10 متر
- رابط: QSFP56 (SFF-8665) مصرف برق:
- دمای عملیاتی: 0 درجه سانتیگراد تا 70 درجه سانتیگراد
- شعاع خمش: حداقل 30 میلی متر
- 3. فناوری اساسیعملکرد کابل در چندین فناوری پیشرفته ریشه دارد:
- انتقال نوری: از چهار فرستنده VCSEL (لیزر ساطع کننده سطح حفره عمودی) و آشکارسازهای نوری مربوطه که بر روی فیبر چند حالته OM4 کار می کنند، استفاده می کند.
- سیگنالینگ با سرعت بالا: از رمزگذاری PAM4 (مدولاسیون دامنه پالس 4 سطحی) با 53.125 گیگابایت در هر خط برای دستیابی به پهنای باند کل 200 گیگابیت بر ثانیه استفاده می کند.
مدارهای بازسازی و بازیابی داده های ساعت (CDR) روی برد در مسیرهای انتقال و دریافت، سیگنال های پرسرعت را پاک و بازسازی می کنند.
- مدیریت استاندارد شده: انطباق کامل با مشخصات مدیریت SFF-8636 از طریق رابط I2C برای کنترل، وضعیت و تشخیص گسترده.
- چارچوب انطباق: مطابق با مشخصات InfiniBand Trade Association (IBTA) HDR طراحی شده است و دارای گواهینامه های کلیدی جهانی (CE، FCC، RoHS) است.
- چرا کابل نوری فعال را انتخاب کنیم؟ یک AOC مانند MFS1S00-H010V فرستنده گیرنده های نوری را در مجموعه کابل ادغام می کند. این امر عملکرد بهینه بین درایورهای لیزر، فیبرها و گیرنده ها را تضمین می کند و بر چالش های تلفات درج و بازتاب که می تواند کابل فیبر غیرفعال و تنظیمات فرستنده گیرنده جداگانه را تحت تأثیر قرار دهد، غلبه می کند. این یک راه حل قطعی و با کارایی بالا است.
- 4. مکانیسم عملیاتیکابل به عنوان یک پیوند نوری دو جهته و خودکفا عمل می کند. جریان های داده الکتریکی از کارت شبکه میزبان یا سوئیچ وارد ماژول QSFP56 می شوند. در داخل، سیگنال های الکتریکی تنظیم (برابر شده، بازسازی شده) و برای هدایت چهار لیزر VCSEL با سرعت بالا استفاده می شوند و داده ها را به پالس های نوری تبدیل می کنند. این پالس ها از طریق چهار فیبر چند حالته داخلی در سراسر 10 متر عبور می کنند. در انتهای دیگر، فوتودیودهای یکپارچه نور را به سیگنال های الکتریکی تبدیل می کنند. سپس این سیگنال ها توسط مدار گیرنده تقویت، بازسازی و برابر می شوند قبل از اینکه به دستگاه متصل شده خروجی شوند. این فرآیند بازسازی فعال برای حفظ یکپارچگی سیگنال در مسافت طولانی، یک مزیت اصلی معماری 200 گیگابیت بر ثانیه AOC است.
- 5. برنامه های استقرارپیوندهای بین سوئیچ (ISL):
توسعه مرکز داده: ایده آل برای اتصالات که از برد عملی کابل های مسی غیرفعال (معمولاً >3-5 متر) فراتر می روند اما به اپتیک های طولانی نیاز ندارند.تجمع با چگالی بالا: استقرار در سناریوهایی که مدیریت کابل و جریان هوا از نگرانی ها هستند، زیرا AOC ها به طور کلی انعطاف پذیرتر هستند و شعاع خمش کمتری نسبت به جایگزین های مسی غیرفعال حجیم دارند.6. مشخصات کامل محصول
- مشخصات MFS1S00-H010Vشماره قطعه سازنده
- MFS1S00-H010Vنوع محصول
- کابل نوری فعال (AOC)طول کابل تجاوز از حداقل شعاع خمش 30 میلی متری می تواند باعث ریزش در فیبرهای داخلی شود و منجر به افزایش تضعیف (از دست دادن سیگنال) شود. خم شدن شدید ممکن است باعث آسیب دائمی و خرابی کامل پیوند شود. همیشه از راهنماهای مسیریابی کابل مناسب استفاده کنید.نرخ داده (تجمعی)
- 200 گیگابیت در ثانیهاستانداردهای پشتیبانی شده
- InfiniBand HDR، 200GBASE-SR4 (200GbE)مدولاسیون / سرعت خط
| نوع کانکتور (هر دو انتها) | QSFP56، SFF-8665 سازگار |
|---|---|
| حداکثر فاصله عملیاتی | تا 100 متر در OM4 MMF (10 متر ارائه شده) |
| ولتاژ منبع تغذیه | 3.3 ولت |
| مصرف برق معمولی | 5.0 وات (در هر انتها، تمام خطوط فعال) |
| دمای عملیاتی کیس | 0 درجه سانتیگراد تا +70 درجه سانتیگراد |
| مدیریت و تشخیص | SFF-8636 I2C با پشتیبانی کامل DDM |
| حداقل شعاع خمش | 30 میلی متر |
| انطباق با مقررات | CE، FCC، RoHS، CB، cTUVus |
| در دسترس بودن سری: همچنین در طول های 3 متر، 5 متر، 15 متر، 20 متر، 30 متر، 50 متر و 100 متر ارائه می شود. | 7. نقاط فروش متمایز |
| برد و یکپارچگی در یک بسته: | چالش اتصال 10 متری رایج را که در آن DAC های غیرفعال شکست می خورند و فرستنده گیرنده های جداگانه با فیبر پیچیدگی و نقاط بالقوه خرابی را اضافه می کنند، حل می کند. |
| عملکرد و سازگاری قابل پیش بینی: | به عنوان یک راه حل کاملاً یکپارچه از NVIDIA، عملکرد end-to-end را هنگام استفاده با سوئیچ ها و کارت های شبکه NVIDIA سازگار تضمین می کند و حدس و گمان را از بین می برد. |
| هوش عملیاتی: | DDM داخلی به اپراتورهای شبکه اجازه می دهد تا سلامت پیوند (دما، سطوح قدرت) را به طور فعال نظارت کنند، و تعمیر و نگهداری پیشگیرانه و عیب یابی سریع را تسهیل می کند - ویژگی ای که در کابل های غیرفعال وجود ندارد. |
| بهینه سازی کل هزینه: | در حالی که هزینه واحد اولیه ممکن است بیشتر از مس غیرفعال باشد، اغلب منجر به کاهش کل هزینه مالکیت با کاهش زمان نصب، حذف تهیه فرستنده گیرنده و به حداقل رساندن خرابی پیوند می شود. |
| 8. بسته پشتیبانی جامع | خرید از ما، پشتیبانی کامل چرخه عمر را برای این جزء اتصال متقابل حیاتی تضمین می کند. |
| گارانتی محصول: | تحت پوشش گارانتی استاندارد سازنده NVIDIA برای تضمین کیفیت. |
وضعیت موجودی:
- خدمات استقرار فنی: تیم ما پشتیبانی یکپارچه سازی را ارائه می دهد و به تأیید سازگاری با مدل های سوئیچ و کارت های NIC سرور شما کمک می کند.
- پشتیبانی مداوم: دسترسی به خدمات مشتریان 24/7 و کمک فنی برای هرگونه سوال عملیاتی. ما تدارکات را مدیریت می کنیم تا از تحویل سریع و دقیق به سایت شما در هر نقطه از جهان اطمینان حاصل کنیم.
- 9. سوالات و پاسخ های هدفمندس1: آیا می توانم از این کابل برای اتصال یک پورت 200G به یک پورت 100G استفاده کنم؟
- پاسخ: خود کابل با سرعت 200 گیگابیت بر ثانیه کار می کند. اتصال به یک پورت 100G مستلزم آن است که دستگاه میزبان (سوئیچ یا کارت شبکه) از ویژگی های تفکیک پورت یا مذاکره سرعت (مانند Rate Select) برای کاهش سرعت پیوند پشتیبانی کند. این یک عملکرد کابل به تنهایی نیست و باید روی تجهیزات متصل شده پیکربندی شود.
پاسخ:
- داده های DDM به شما امکان می دهد توان نوری دریافتی را در زمان واقعی نظارت کنید. کاهش ثابت می تواند نشان دهنده یک کانکتور کثیف یا یک جزء خراب قبل از قطع شدن پیوند باشد. نظارت بر دما به اطمینان از عدم گرم شدن بیش از حد کابل به دلیل مسدود شدن جریان هوا کمک می کند. این برای حفظ زمان کار در شبکه هایی که با کابل های نوری فعال و منابع محاسباتی گران قیمت ساخته شده اند، بسیار مهم است.س3: آیا قطبیت کابل قابل تنظیم است یا ثابت است؟
- پاسخ: قطبیت و نقشه برداری خط در داخل مجموعه AOC ثابت است و از استاندارد اتصال QSFP56 به QSFP56 مستقیم پیروی می کند. برای پیوندهای مستقیم تجهیزات به تجهیزات طراحی شده است.
- س4: اگر کابل را خیلی محکم خم کنم چه اتفاقی می افتد؟پاسخ: تجاوز از حداقل شعاع خمش 30 میلی متری می تواند باعث ریزش در فیبرهای داخلی شود و منجر به افزایش تضعیف (از دست دادن سیگنال) شود. خم شدن شدید ممکن است باعث آسیب دائمی و خرابی کامل پیوند شود. همیشه از راهنماهای مسیریابی کابل مناسب استفاده کنید.س5: آیا پسوند 'V' پیامدهای عملکردی دارد؟
- پاسخ: بله، 'V' قابلیت VPI (اتصال متقابل پروتکل مجازی) را نشان می دهد و تأیید می کند که این کابل QSFP56 برای کار در هر دو حالت InfiniBand HDR و 200 Gigabit Ethernet، فعال شده است و انعطاف پذیری پروتکل را برای زیرساخت شما فراهم می کند.
- 10. دستورالعمل های نصب و عملیاتیبررسی قبل از نصب:
ایمنی ESD:
تکنیک درج/برداشت: کانکتور را به صورت مربع در قفس قرار دهید تا زمانی که کلیک را احساس کنید. از زبانه کششی متصل برای استخراج استفاده کنید. هرگز روی روکش کابل نکشید.ملاحظات زیست محیطی:
اطمینان حاصل کنید که محیط عملیاتی در محدوده دما و رطوبت مشخص شده باقی می ماند. از قرار دادن کابل در نزدیکی منابع حرارتی یا در معرض نور مستقیم خورشید خودداری کنید.
مسیر 10 متری را طوری برنامه ریزی کنید که از لبه های تیز، نقاط نیشگون گرفتن و مناطق پر رفت و آمد خودداری کنید. از کراوات های Velcro برای بستن ایمن و غیر مخرب استفاده کنید.11. مشخصات شرکتسازمان ما بیش از ده سال تخصص متمرکز را به بخش سخت افزار شبکه می آورد که توسط مقیاس عملیاتی قابل توجه و یک بدنه فنی بسیار ماهر پشتیبانی می شود. این طول عمر ما را قادر ساخته است تا یک مشتری بین المللی گسترده را پرورش دهیم و ثروت دانش عملی و سناریو محور را جمع آوری کنیم.
