کابل نوری فعال NVIDIA MFS1S00-H020V 20 متری QSFP56 200 گیگابیت بر ثانیه | کابل نوری فعال با برد بلند برای شبکههای InfiniBand HDR و 200GbE
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MFS1S00-H020V |
| مدرک: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| در دسترس بودن: | سهام | گارانتی: | 1 سال |
|---|---|---|---|
| وضعیت: | جدید و اصلی | تکنولوژی: | بی نهایت |
| نرخ داده: | تا 200 گیگابایت در ثانیه | نوع رابط: | QSFP56 |
| IBTA: | IB HDR | تعدیل: | 4×50 گیگابیت بر ثانیه PAM4 |
| سرعت: | تا 200 گیگابایت در ثانیه | طول: | 20 متر |
| محصول: | MFS1S00-H020V | ||
| برجسته کردن: | کابل نوری NVIDIA QSFP56 200 گیگابیت بر ثانیه,کابل AOC با برد بلند Mellanox,کابل شبکه InfiniBand HDR 200GbE,Mellanox long-reach AOC cable,InfiniBand HDR 200GbE network cable |
||
توضیحات محصول

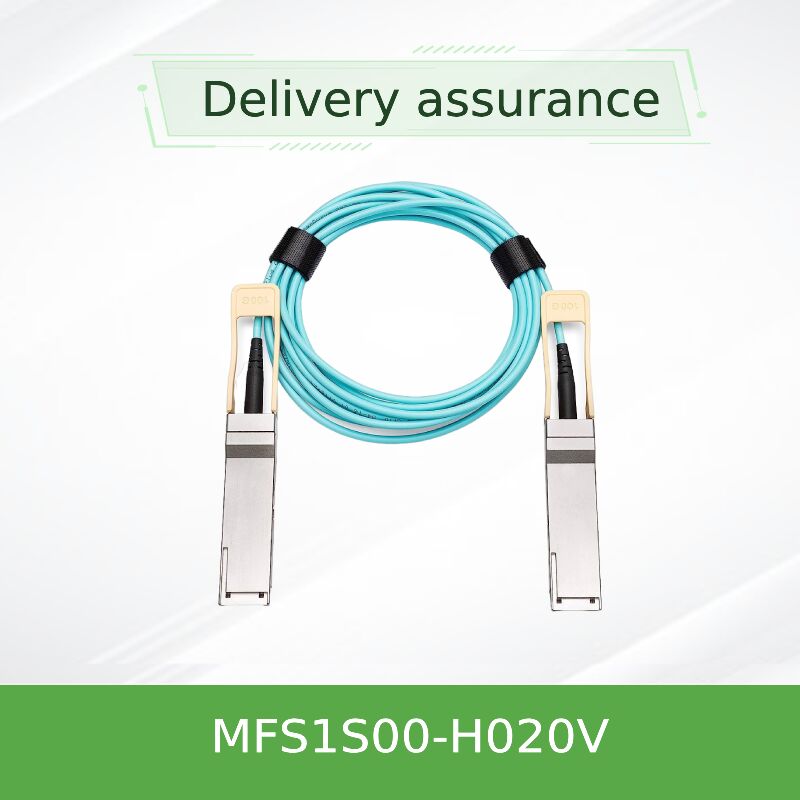

NVIDIA MFS1S00-H020V 20m QSFP56 200Gb/s Active Optical Cable
کابل نوری فعال 20 متری برای شبکههای InfiniBand HDR و 200GbE
ارزش پیشنهادی حیاتی
این کابل نوری فعال 20 متری برای سناریوهای مرکز داده طراحی شده است که به پهنای باند بالا (200 گیگابیت بر ثانیه) و دسترسی فیزیکی گسترده نیاز دارند. این کابل یک پیوند نوری کامل و آماده به کار را ارائه می دهد که به طور قابل اعتمادی مسافت هایی بسیار فراتر از قابلیت های راه حل های مسی غیرفعال را پوشش می دهد، در حالی که بازسازی سیگنال و نظارت جامع بر سلامت را برای اطمینان از پایداری پیوند بی وقفه در مسیرهای شبکه حیاتی ادغام می کند.
- عملکرد 20 متری گسترده:با اطمینان تجهیزات را در سراسر راهروها یا رک های از راه دور بدون افت سیگنال متصل کنید.
- تضمین عملکرد یکپارچه:زمان بندی مجدد و برابرسازی داخلی برای جبران تلفات سیگنال در مسافت.
- انعطاف پذیری دو پروتکلی:آماده برای هر دو InfiniBand HDR با کارایی بالا و اترنت استاندارد 200 گیگابیت.
- نظارت فعال بر سلامت:تشخیص دیجیتال، بینش بلادرنگ را در مورد وضعیت پیوند و اجزا ارائه می دهد.
بررسی اجمالی محصول و موقعیت یابی
NVIDIA MFS1S00-H020V یک کابل نوری فعال (AOC) 20 متری است که برای حل چالش اتصال تجهیزات 200 گیگابیت بر ثانیه با سرعت بالا در فواصل متوسط در داخل مرکز داده طراحی شده است. این راه حل InfiniBand با برد بلند که دارای فرستنده گیرنده های نوری QSFP56 تعبیه شده در هر دو انتها است، پیچیدگی و نقاط بالقوه خرابی مرتبط با فرستنده گیرنده های جداگانه و جامپرهای فیبر را از بین می برد. این انتخاب بهینه برای اتصال سوئیچ ها در یک ساختار توزیع شده یا اتصال رک های محاسباتی به سوئیچ های تجمیع است که در آن یک کارت رابط شبکه (NIC) و سوئیچ 10 تا 20 متر از هم جدا شده اند.

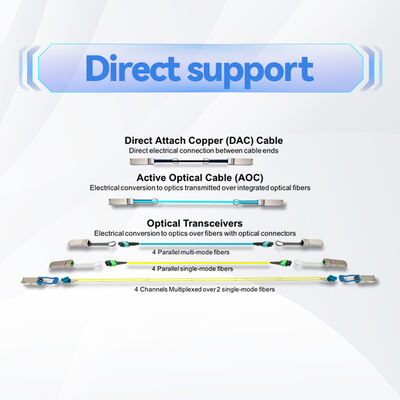

چرا این AOC 20 متری متفاوت است
برخلاف کابل های کوتاه تر یا راه حل های غیرفعال، MFS1S00-H020V به طور خاص برای "فاصله میانی گسترده" طراحی شده است - برای مس غیرفعال مقرون به صرفه بسیار طولانی است، اما کوتاه تر از جایی است که اپتیک های سنتی با مسافت طولانی ضروری هستند. طراحی فعال آن عملکرد کامل 200 گیگابیت بر ثانیه را به طور قابل اعتماد در سراسر این محدوده حفظ می کند.
تعریف ویژگی های محصول
- فاکتور فرم و طول: QSFP56-to-QSFP56، مونتاژ کابل یکپارچه 20 متری.
- نرخ داده و مدولاسیون: 200 گیگابیت بر ثانیه مجموع از طریق 4x50G PAM4 lane در هر جهت.
- پشتیبانی از پروتکل: InfiniBand HDR 200GBASE-SR4 اترنت
- ویژگی های قدرت: منبع تغذیه 3.3 ولت تکی؛ ~5.0 وات توان معمولی در هر انتها.
- استحکام عملیاتی: دمای عملیاتی: 0 درجه سانتیگراد تا 70 درجه سانتیگراد؛ حداقل شعاع خمش: 30 میلی متر.
- هوش: رابط مدیریت کامل SFF-8636 با نظارت تشخیصی دیجیتال (DDM) برای ولتاژ، دما، بایاس TX و توان نوری (Tx & Rx در هر خط).
مشخصات فنی کامل
| پارامتر فنی | مشخصات MFS1S00-H020V |
|---|---|
| شماره قطعه سازنده | MFS1S00-H020V |
| توضیحات محصول | مونتاژ کابل نوری فعال QSFP56 200Gb/s |
| طول کل کابل | 20 متر |
| نرخ داده اسمی | 200 گیگابیت در ثانیه (Gbps) |
| استانداردهای شبکه پشتیبانی شده | InfiniBand HDR (نرخ داده بالا)، IEEE 200GBASE-SR4 |
| مدولاسیون سیگنال | PAM4 (53.125 گیگابایت در هر خط) |
| رابط کانکتور (دو طرفه) | QSFP56، مطابق با SFF-8665 |
| حداکثر برد طراحی (OM4 MMF) | تا 100 متر (20 متر استفاده شده) |
| الزامات برق | 3.3 VDC |
| اتلاف توان معمولی | 5.0 وات (در هر انتها، تمام خطوط فعال با زمان بندی مجدد) |
| دمای محفظه مجاز | 0 درجه سانتیگراد تا +70 درجه سانتیگراد (عملیاتی) |
| قابلیت های تشخیصی | DDM کامل در هر SFF-8636 (دما، ولت، توان Tx/بایاس، توان Rx) |
| حداقل شعاع خمش استاتیک | 30 میلی متر |
| انطباق و ایمنی کلیدی | RoHS، CE، FCC، CB، cTUVus، IEC/EN Laser Class 1 |
توجه: در طیف وسیعی از طول ها از 3 متر (H003V) تا 100 متر (H100V) برای تطبیق دقیق برد موجود است.

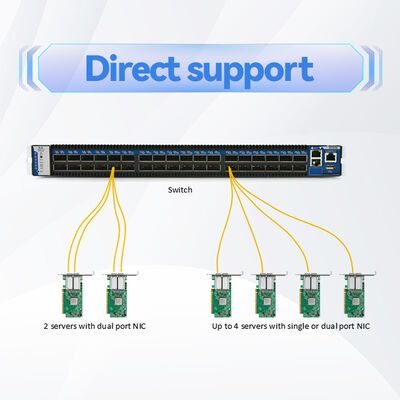

سناریوهای استقرار هدف
- اتصالات سوئیچ متقاطع: اتصال سوئیچ های برگ در یک ردیف رک به سوئیچ های ستون فقرات در ردیف دیگر در همان سالن مرکز داده.
- استخرهای محاسباتی/ذخیره سازی توزیع شده: اتصال سرورهای با کارایی بالا یا آرایه های ذخیره سازی که چندین رک از هم در یک خوشه HPC یا AI قرار دارند.
- معماری های End-of-Row (EoR): اتصال سرورها در یک رک به یک سوئیچ EoR متمرکز که ممکن است 15-20 متر دورتر باشد.
- پروژه های ادغام مرکز داده: اتصال تجهیزات در فضاهای مرکز داده قدیمی در طول مراحل مهاجرت یا توسعه.
- پیوندهای با قابلیت اطمینان بالا: ایجاد مسیرهای افزونه گسترده در ساختارهای شبکه که در آن تنوع طول پیوند یک عامل است.
سوالات متداول فنی
س1: تلفات سیگنال واقعی در 20 متر چقدر است و AOC چگونه جبران می کند؟
پاسخ: فیبر چند حالته تضعیف را نشان می دهد (معمولاً ~3 دسی بل در کیلومتر). در 20 متر، تلفات ذاتی حداقل است، اما عوامل دیگری مانند تلفات کانکتور و پراکندگی مدال می توانند چشم سیگنال را تخریب کنند. عملکرد زمان بندی مجدد AOC به طور فعال ساعت و داده ها را بازیابی می کند و به طور موثر یک سیگنال دیجیتال تمیز را در گیرنده "بازسازی" می کند و بر این اختلالات غلبه می کند.
س2: آیا می توانم از یک انتهای این AOC با یک پورت QSFP56 و انتهای دیگر با یک پورت QSFP-DD از طریق آداپتور استفاده کنم؟
پاسخ: کابل دارای کانکتورهای QSFP56 ثابت است. فقط در صورتی می تواند به صورت فیزیکی به یک پورت QSFP-DD متصل شود که آن پورت از یک محفظه آداپتور QSFP56-to-QSFP-DD غیرفعال استفاده کند. با این حال، سازگاری الکتریکی و پروتکل (200 گیگابیت بر ثانیه) بین پورت QSFP-DD دستگاه میزبان و AOC باید با فروشنده سیستم تأیید شود.
س3: مصرف برق چگونه با استفاده از دو فرستنده گیرنده نوری جداگانه و یک کابل غیرفعال مقایسه می شود؟
پاسخ: توان کل قابل مقایسه یا کمی بهینه شده است. یک فرستنده گیرنده نوری QSFP56 200G معمولی ~3.5-4W مصرف می کند. دو مورد 7-8 وات مصرف می کنند، به علاوه توان ASIC سوئیچ برای رانندگی فیبر خارجی. این AOC در مجموع ~10 وات (5 وات در هر انتها) مصرف می کند و یک راه حل ساده و اغلب کارآمدتر از نظر انرژی را با ادغام درایورها ارائه می دهد.
س4: آیا روکش کابل برای اجرا در سینی های سربار یا زیر کف های مرتفع مناسب است؟
پاسخ: بله، کابل دارای یک روکش بادوام و انعطاف پذیر است که برای مسیرهای مدیریت کابل استاندارد مرکز داده، از جمله سینی های سربار و محیط های زیر کف طراحی شده است. همیشه در طول نصب به حداقل شعاع خمش پایبند باشید.
س5: اگر DDM یک هشدار "Rx Power Low" گزارش دهد، چه کار کنم؟
پاسخ: این نشان دهنده توان نوری دریافتی کم است. ابتدا کانکتورهای QSFP56 را هم در AOC و هم در محفظه های تجهیزات میزبان بررسی و تمیز کنید. اگر هشدار ادامه داشت، مسیر کابل را از نظر خمیدگی یا آسیب شدید بررسی کنید. این هشدار قبل از خرابی پیوند هشدار اولیه را ارائه می دهد، که برای حفظ زمان کار در شبکه هایی که از کارت های nic با کارایی بالا استفاده می کنند، بسیار مهم است.
یادداشت های ضروری برای جابجایی و نصب
- تأیید قبل از نصب: تأیید کنید که محفظه های QSFP56 و سیستم عامل تجهیزات میزبان از AOC های 200 گیگابیت بر ثانیه پشتیبانی می کنند. بودجه حرارتی و توان کافی را در طراحی سیستم بررسی کنید.
- احتیاط های تخلیه الکترواستاتیک (ESD): کابل را با استفاده از روش های ایمن ESD، به ویژه هنگام نصب یا حذف از تجهیزات زنده، جابجا کنید.
- مسیر یابی و کاهش فشار: برای یک مسیر 20 متری، مسیر را با دقت برنامه ریزی کنید تا از کشش، فشرده سازی یا خمیدگی های شدید جلوگیری شود. از بست های کابل مناسب (ترجیحاً Velcro) استفاده کنید و اطمینان حاصل کنید که کاهش فشار در نزدیکی کانکتورها ارائه شده است.
- روش اتصال داغ: کابل قابل اتصال داغ است. کانکتورها را با استفاده از زبانه قفل/کششی ارائه شده، مربع و محکم وارد و خارج کنید. چند ثانیه صبر کنید تا پیوند مقداردهی اولیه و تثبیت شود.
- مشخصات محیطی: به محدوده های دمای عملیاتی و رطوبت مشخص شده پایبند باشید. کابل را در معرض رطوبت مستقیم یا عناصر خورنده قرار ندهید.
