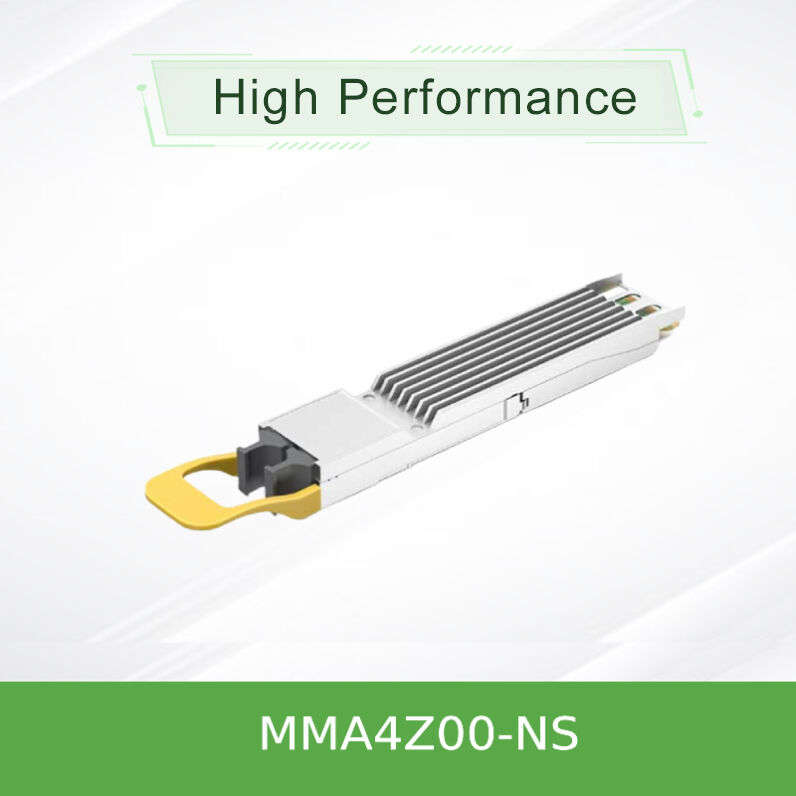

MMA4Z00-NS گیرنده نوری mellanox سازگار با 800G 2xSR4 OSFP PAM4 850nm 50m
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | گیرنده نوری ملانوکس MMA4Z00-NS |
| مدرک: | MMA4Z00-NS.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| وضعیت: | جدید و اصلی | در دسترس بودن: | سهام |
|---|---|---|---|
| تکنولوژی: | Infiniband و اترنت | حداکثر سرعت: | 800 گیگابایت در ثانیه |
| طول: | 50 متر | محدوده دما: | 0 درجه سانتیگراد تا +70 درجه سانتیگراد |
| نام: | فرستنده نوری Mellanox MMA4Z00-NS سازگار با 800G 2XSR4 OSFP PAM4 850NM 50M Infiniband NDR ماژول فرستن | کلمات کلیدی: | گیرنده نوری Mellanox |
| برجسته کردن: | فرستنده نوری ملانوکس OSFP 800G,MMA4Z00-NS گیرنده 2xSR4 PAM4,فرستنده 850nm ملانوکس با گارانتی,MMA4Z00-NS transceiver 2xSR4 PAM4,Mellanox 850nm transceiver with warranty |
||
توضیحات محصول
گیرنده نوری NVIDIA MMA4Z00-NS 800Gb/s OSFP Twin-Port SR8 راه حل قطعی کارت شبکه با چگالی بالا و پهنای باند بالا را برای مراکز داده AI و HPC نسل بعدی ارائه می دهد.
MMA4Z00-NS فقط یک کارت شبکه نیست. این یک پیشرفت چگالی و کارایی است. این دو موتور فرستنده گیرنده NDR 400 گیگابیت بر ثانیه مستقل را در یک ضریب فرم OSFP قرار می دهد که به طور موثر تراکم پورت سوئیچ هایی مانند پلت فرم mq9700 را دو برابر می کند. این 64 پورت 400G را در یک شاسی 32 اسلاتی فعال میکند و به طور چشمگیری فضای رک و پیچیدگی کابلکشی را کاهش میدهد و در عین حال از پروتکلهای InfiniBand و Ethernet به طور خودکار پشتیبانی میکند.
- پشتیبانی از پروتکل دوگانه:به طور خودکار سیستم عامل InfiniBand یا Ethernet را بر اساس سوئیچ میزبان فعال می کند
- چگالی بالا:دو پورت 400G در یک اسلات OSFP، به حداکثر رساندن استفاده از صفحه نمایش سوئیچ
- عملکرد:مجموع 800G (2x400G) با استفاده از مدولاسیون 100G-PAM4 در هر خط در 8 کانال مبتنی بر VCSEL
- رسیدن به:تا 50 متر در فیبر چند حالته OM4، 30 متر در OM3 (با دو پچ پنل)
- توان کارآمد:حداکثر اتلاف توان 17 وات، با حالت خواب کم مصرف در 2.0 وات
- Hot-plugable:کاملاً مطابق با استانداردهای مدیریت OSFP MSA و CMIS 4.0
- قابلیت اتصال انعطاف پذیر:از کابل های فیبر اسپلیتر مستقیم و 1:2 برای پیکربندی پیوند 400 یا 200 گرم پشتیبانی می کند.
- فاکتور فرم و مدیریت:مطابق با OSFP MSA Specification Rev. 1.12 و Common Management Interface Specification (CMIS) 4.0
- مدولاسیون:100Gbaud PAM4 (مدولاسیون دامنه پالس 4 سطح) در هر خط الکتریکی و نوری
- موتور نوری:آرایه های 850 نانومتری VCSEL (لیزر ساطع کننده سطح حفره عمودی) برای انتقال چند حالته
- رابط:جهت عمودی ثبت شده کانکتورهای دوگانه MPO-12/APC (تماس فیزیکی زاویه دار) متناسب با طراحی دو پورت، به حداقل رساندن بازتاب به عقب
- تشخیص:مانیتورینگ تشخیصی دیجیتال جامع (DDM) برای نظارت در زمان واقعی دما، ولتاژ، بایاس TX و توان نوری در هر خط
فرستنده و گیرنده به عنوان یک مبدل الکترواپتیکال پیچیده عمل می کند. در سمت میزبان (به عنوان مثال، سوئیچ mq9700)، 8 خط سیگنال های الکتریکی 100G-PAM4 را دریافت می کند. در داخل، دو موتور فرستنده گیرنده یکسان هر کدام چهار خط را پردازش می کنند.
جریان فرآیند:ورودی الکتریکی (PAM4) → آرایه درایور و لیزر (تبدیل E/O) → نور 850 نانومتری به فیبر چند حالته → گیرنده از راه دور (تبدیل O/E) → سیگنال الکتریکی خروجی.
هر یک از دو پورت نوری از یک کانکتور 12 فیبر MPO استفاده می کند اما فقط 8 فیبر را فعال می کند (4 فیبر برای ارسال، 4 برای دریافت). برای اتصال مستقیم دو فرستنده گیرنده، کابل های فیبر متقاطع Type-B مورد نیاز است که جفت فیبر Tx و Rx را به صورت داخلی تعویض می کنند تا فرستنده ها را با گیرنده ها به درستی تراز کنند.
- اتصال سوئیچ به سوئیچ:یک پیوند 800G بین دو سوییچ یا دو پیوند 400G مستقل برای سوئیچ های جداگانه ایجاد کنید
- اتصال به سرور با چگالی بالا:یک سوئیچ را به چندین آداپتور NVIDIA ConnectX-7 و/یا DPU BlueField-3 وصل کنید
- AI/GPU Cluster Fabric:ایده آل برای ساخت شبکه های با تاخیر کم و پهنای باند بالا برای سیستم های NVIDIA DGX H100 و ارتباطات GPU به GPU از طریق InfiniBand
- مرکز داده تلفیقی Spine-Leaf:به حداکثر رساندن تراکم پهنای باند در تجمع و لایه های اصلی پارچه های اترنت
| صفت | مشخصات |
|---|---|
| مدل محصول | MMA4Z00-NS (باله پره دار) |
| فاکتور فرم | OSFP Twin-Port |
| نرخ داده های جمعی | 800 گیگابیت بر ثانیه (2 x 400 گیگابیت بر ثانیه) |
| مدولاسیون | 100G-PAM4 در هر خط |
| طول موج نوری | 850 نانومتر VCSEL |
| حداکثر دسترسی فیبر (OM4) | 50 متر |
| نوع رابط | 2 x MPO-12/APC |
| پشتیبانی از پروتکل | NDR InfiniBand / 400 گیگابایت اترنت |
| مصرف برق (حداکثر) | 17 وات |
| حالت کم مصرف | < 2.0 وات |
| ولتاژ تغذیه | 3.3 V ± 5٪ |
| دمای کیس عملیاتی | 0 درجه سانتی گراد تا +70 درجه سانتی گراد |
| کلاس ایمنی لیزر | کلاس 1M |
| پلتفرم های سازگار | سوئیچ های NVIDIA Quantum-2، Spectrum-4 (سری mq9700) |
- تراکم پورت بی نظیر:تعداد پورت موثر 400G در هر شاسی سوئیچ را در مقایسه با فرستندههای تک پورت دو برابر میکند و CapEx و راندمان فضای رک برتر را ارائه میدهد.
- چابکی پروتکل:یک SKU واحد هم به محیط های InfiniBand و هم محیط های اترنت خدمت می کند، موجودی را ساده می کند و انعطاف پذیری برای آینده ارائه می دهد.
- مدیریت هوشمند انرژی:هنگامی که با کابل های اسپلیتر برای پیوندهای 200G استفاده می شود، به طور خودکار به کارت شبکه دوردست سیگنال می دهد تا توان را از 8 وات به 5.5 وات کاهش دهد و مصرف انرژی کلی سیستم را بهینه کند.
- بهینه سازی سرتاسر انویدیا:به طور دقیق در اکوسیستم NVIDIA آزمایش و تأیید شده است و عملکرد و قابلیت اطمینان تضمین شده را تضمین می کند.
- طراحی خنک کننده پیشرفته:پوسته پره دار به طور خاص برای عملکرد حرارتی بهینه در محیط های سوئیچ با چگالی بالا و هوا خنک طراحی شده است.
ما با پشتوانه دهه تجربه شرکت و تیم فنی قوی، پشتیبانی جامعی از این کارت شبکه و سایر راه حل های برتر ارائه می دهیم:
- گارانتی:گارانتی استاندارد سازنده اعمال می شود. گزینه های پشتیبانی گسترده در دسترس است
- در دسترس بودن:در انبار با موجودی آماده ارسال، پشتیبانی از سفارشات با حجم بالا
- پشتیبانی فنی:مشاوره 24/7 مشتری و کمک فنی پس از فروش
- خدمات یکپارچه سازی:راهنمایی تخصصی در مورد استقرار در محیط های NVIDIA و شبکه چند فروشنده
- لجستیک جهانی:حمل و نقل قابل اعتماد با ردیابی دقیق تحویل
سازگاری:سازگاری سوئیچ میزبان (مثلا سری mq9700) را تأیید کنید. فقط با قفس های OSFP توصیه شده توسط NVIDIA استفاده کنید.
نوع فیبر:از فیبر چند حالته OM3 یا OM4 استفاده کنید. با استفاده از کابل های متقاطع Type-B برای پیوندهای مستقیم فرستنده و گیرنده به فرستنده، از صحت قطبیت فیبر اطمینان حاصل کنید.
رسیدگی:همیشه درپوش های گرد و غبار محافظ را روی پورت های نوری در صورت عدم اتصال نگه دارید. کانکتورهای MPO را قبل از قرار دادن با ابزارهای تایید شده تمیز کنید تا از آلودگی که یکی از دلایل اصلی خرابی پیوند است، جلوگیری کنید. در هنگام جابجایی، اقدامات احتیاطی ESD (تخلیه الکترواستاتیک) را رعایت کنید.
محیط زیست:در محدوده دمای مورد مشخص شده (0 تا 70 درجه سانتیگراد) کار کنید. از جریان هوای کافی در سوئیچ برای نسخه پره دار اطمینان حاصل کنید.
ایمنی لیزر:این محصول لیزری کلاس 1M است. به دیافراگم های نوری باز خیره نشوید یا از ابزارهای نوری برای مشاهده پرتو استفاده نکنید.
توالی قدرت:ماژول قابل اتصال گرم است، اما اطمینان حاصل کنید که برق سیستم میزبان و اتصال به زمین با مشخصات مطابقت دارند تا آسیب نبیند.
