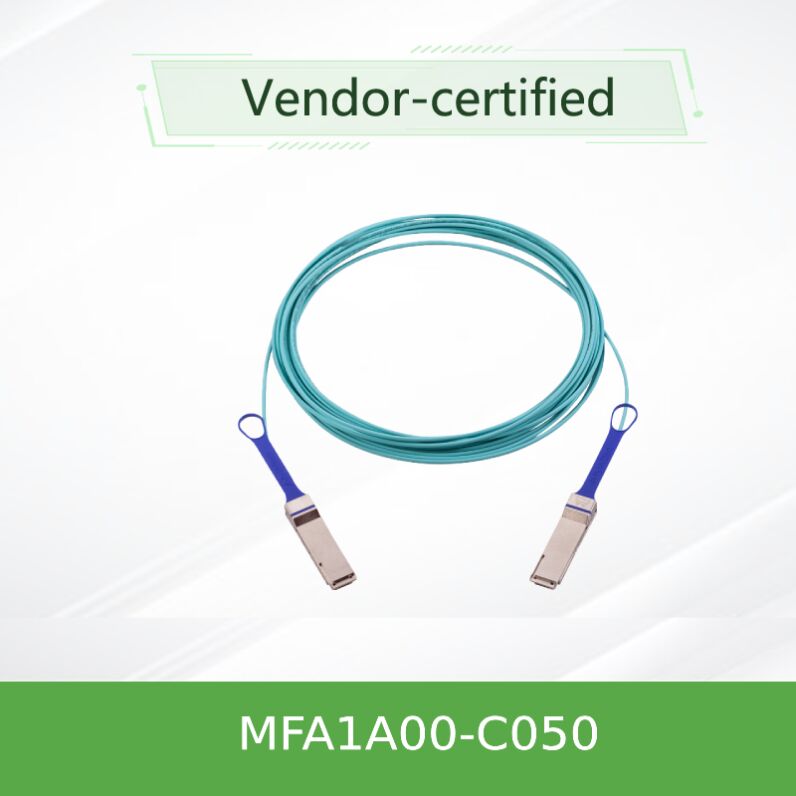

NVIDIA Mellanox MFA1A00-C050 کابل نوری فعال (AOC) 100Gb / s QSFP28

مدل محصول:MFA1A00-C050رابط:QSFP28نرخ داده:تا ۱۰۰ گیگابایت در ثانیه.طول کابل:پنجاه متر

1خلاصه ی محصول

NVIDIA® Mellanox MFA1A00-C050 یککابل نوری فعال (AOC)طراحی شده برای محیط های 100 گیگابیت اترنت (100GbE) و InfiniBand EDR. این راه حل یک گیرنده نوری مبتنی بر VCSEL را در یک مجموعه کابل قوی ادغام می کند،حذف نیاز به ماژول های نوری جداگانه و کابل های پچ.MFA1A00-C050این مدل به طور خاص 50 متری را فراهم می کند، ایده آل برای مسافت های میانگین در داخل قفسه ها و در میان راهروها در مراکز داده.کارت شبکهاین محصول همچنین با نام مستعار شناخته می شود. این محصول همچنین با نام مستعار شناخته می شود.mq9700در بخش ها و پیکربندی های خاصی از بازار.

2ویژگی های کلیدی

• نرخ داده:پشتیبانی از حداکثر پهنای باند 100 گیگابایت در ثانیه (4x 25.78 گگابایت در ثانیه).
• فاکتور فرم:استاندارد QSFP28 (Quad Small Form-factor Pluggable 28) در هر دو طرف.
• محدوده:فاصله انتقال موثر تا 50 متر از طریق فیبر چند حالت OM3/OM4 (MMF).
• بهره وری انرژی:از بین بردن قدرت معمولی 2.2W در هر انتها (با فعال کردن دوباره زمان بندی).
• قابل وصل شدن به حالت گرم:کاملا مطابق با مشخصات قابلیت وصل شدن گرم برای وارد کردن/از بین بردن سیستم فعال.
• تشخیص دیجیتال:DDM سازگار با SFF-8636 برای نظارت در زمان واقعی بر دمای، ولتاژ، قدرت نوری و جریان تعصب.
• قدرت جسمی:جاکت کابل LSZH با کمترین شعاع خم 30 میلی متری

3تکنولوژی و استانداردهای اصلی

اين AOC از پيشرفتVCSEL (لیزر تابش کننده سطح حفره عمودی)تکنولوژی انتقال نوری با سرعت بالا و قابل اعتماد. این به سختی به استانداردهای صنعت برای اطمینان از سازگاری گسترده عمل می کند:

• رابط الکتریکی:مطابقت با SFF-8665 برای QSFP28
• رابط مدیریت:SFF-8636 برای تشخیص و کنترل دیجیتال مبتنی بر I2C.
• حمایت از پروتکل:100GBASE-SR4 اترنت (IEEE 802.3bm) و InfiniBand EDR.
• صداقت سیگنال:شامل زمان بندی مجدد قابل انتخاب در هر خط، تعادل ورودی فرستنده قابل برنامه ریزی و تأکید قبلی خروجی گیرنده برای عملکرد مطلوب در شرایط مختلف است.

4چطور کار ميکنه

MFA1A00-C050 به عنوان یک سیستم تبدیل الکترو- نوری یکپارچه عمل می کند. در سمت الکتریکی، کانکتور QSFP28 چهار خط الکتریکی با سرعت بالا را از میزبان دریافت می کندکارت شبکهیا پورت سوئیچ. تراشه های درایور یکپارچه و آرایه های VCSEL در داخل محفظه های کانکتور این سیگنال های الکتریکی را به سیگنال های نوری تبدیل می کنند.این سیگنال ها سپس از طریق چهار فیبر چند حالت موازی که در کابل گنجانده شده است منتقل می شوند.در انتهای گیرنده، مجموعه دیگری از فتودتکتورهای یکپارچه سیگنال های نوری را به سیگنال های الکتریکی برای دستگاه متصل تبدیل می کنند.این طراحی همه در یک، ارتباط را با مدیریت تبدیل سیگنال در داخل ساده می کند، ارائه یک اتصال پلاگ و بازی با سرعت بالا است که شفاف به سیستم میزبان، بسیار شبیه به یک پیشرفتهکارت NICافزونه.

5سناریوهای کاربرد

• اتصال مرکز اطلاعات:اتصال بالا از قفسه (ToR) به کلید برگ / ستون فقرات، شبکه درون خوشه.
• محاسبات با عملکرد بالا (HPC):پارچه EDR InfiniBand برای ابر رایانه ها و خوشه های تحقیقاتی
• هسته شبکه شرکت:اتصال های متقابل سوئیچ های کلی و هسته ای که نیاز به خروجی 100GbE دارند.
• زیرساخت ابر:پیوندهای پهنای باند بالا در داخل و بین قفسه های سرور ابر.
• شبکه های منطقه ذخیره سازی (SAN):متصل کردن آرایه های ذخیره سازی به شبکه های پرسرعت

6مشخصات فنی و راهنمای انتخاب

مرجع انتخاب سریع (لیستی جزئی):

7مزیت های رقابتی

• ارتفاع برتر در مقابل DAC:یک پیوند 50 متری قابل اعتماد را فراهم می کند، که به مراتب فراتر از محدودیت های فاصله عملی کابل های مس متصل مستقیم (DAC) بدون تخریب سیگنال است.
• ساده سازی یکپارچه:پیچیدگی و نقاط شکست مرتبط با فرستنده های جداگانه و سیم های فیبر پیچ را از بین می برد و کل هزینه مالکیت را کاهش می دهد.
• تشخيص هاي بهبود يافتهارائه نظارت جامع تر بر سلامت سیستم در مقایسه با کابل های منفعل، کمک به نگهداری فعال و جداسازی سریع خطای یک ویژگی حیاتی برای هر عملکرد بالاکارت شبکهمحیط زیست.
• سبک وزن و انعطاف پذیر:به طور قابل توجهی سبک تر و قابل کنترل تر از راه حل های مس معادل، بهبود جریان هوا و تسهیل مدیریت کابل در قفسه های متراکم.
• سرمايه گذاري امنيتي:سازگاری با هر دو پروتکل اصلی 100G (ایترنت و InfiniBand) از سرمایه گذاری زیرساخت شما محافظت می کند.mq9700خانواده سريال.

8. پشتیبانی و خدمات

ما پشت محصولات و همکاری های ما با رهبران صنعت مانند NVIDIA Mellanox ایستاده ایم.MFA1A00-C050و یا هر گونهکارت NICاز ما، شما دریافت می کنید:

• گارانتی:پوشش کامل گارانتی تولید کننده توسط NVIDIA ارائه شده است.
• در دسترس بودن:درMFA1A00-C050و انواع دیگر به طور معمول برای تحویل سریع از انبار در دسترس هستند.
• پشتیبانی فنی:دسترسی به تیم فنی داخلی ما برای مشاوره قبل از فروش و پشتیبانی ادغام پس از فروش
• سازماني لجستيك هاي جهاني:حمل و نقل قابل اعتمادی و پشتیبانی از گمرک برای سفارشات بین المللی.

9سوالات متداول

10احتیاط های مهم

• شعاع خم:برای جلوگیری از آسیب به فیبر داخلی، کابل را در طول نصب یا کار، کمتر از حداقل شعاع خم 30 میلی متر خم نکنید.
• حفاظت از ESD:با استفاده از بند های مچ دست و تجهیزات مناسب ESD برای جلوگیری از آسیب تخلیه الکتروستاتیک، از کانکتورهای QSFP28 با دقت استفاده کنید.
• شرایط محیط زیست:کار کردن و ذخیره سازی در دمای مشخص شده (0 °C تا 70 °C برای کار، -40 °C تا 85 °C برای ذخیره سازی) و محدوده رطوبت (۵٪ تا ۸۵٪ بدون فشرده سازی).
• سازگاری:مطابقت با دستگاه میزبان خاص خود را بررسی کنید (سوئیچ،کارت شبکه، سرور) قبل از خرید. همه دستگاه ها تمام ویژگی های پیشرفته مانند زمان بندی مجدد را فعال نمی کنند.
• ایمنی لیزر:این محصول به عنوان یک محصول لیزر کلاس 1 طبق IEC 60825-1 طبقه بندی شده است. این در شرایط عادی کار ایمن است. جدا نکنید.
• EMC/نظامی:مطابق با FCC کلاس A، CE، RoHS و سایر مقررات مربوط به محیط های تجاری است.
