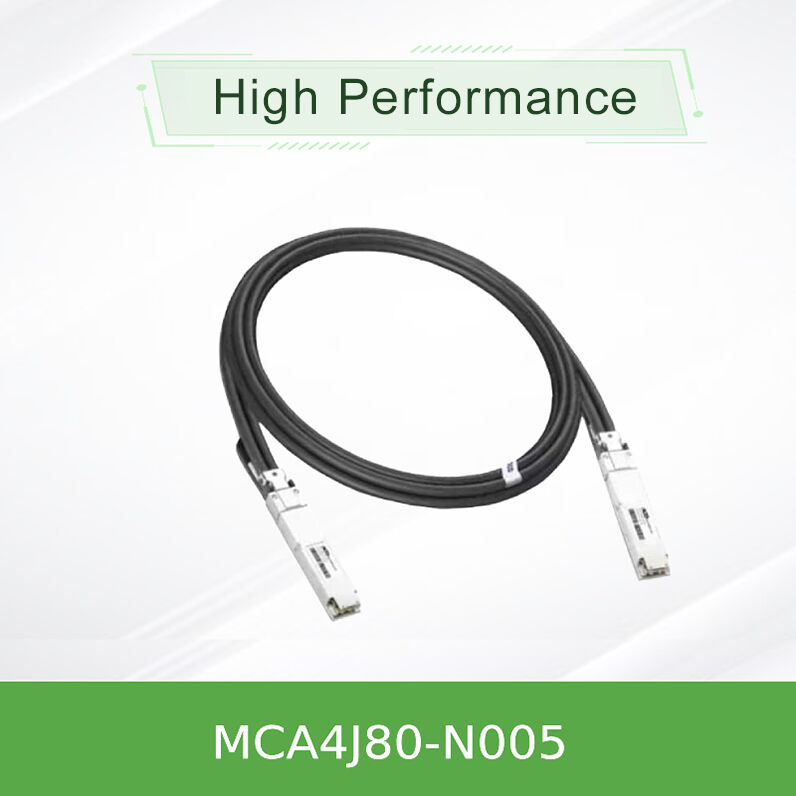

کابل مسی فعال 800 گیگابیت بر ثانیه Twin-Port OSFP Mellanox NVIDIA MCA4J80-N005 برای NDR InfiniBand به طول 5 متر

NVIDIA MCA4J80-N005 800Gb/s کابل مس فعال OSFP دو پورت

کابل مس فعال 5 متری با کارایی بالا برای NDR InfiniBand و 400G Ethernet که پهنای باند مجموع 800Gb / s را از طریق OSFP دو پورت به اتصال 2x OSFP با تاخیر بسیار پایین و 1.مصرف برق 5 وات در هر طرف.

• کابل مس فعال دو پورت 800Gb/s OSFP به 2x400Gb/s OSFP (Breakout)
• بر اساس 8 کانال 100G-PAM4 مدولاسیون در هر انتهای
• 5-متری دسترسی با استفاده از 26AWG هادی با یک برابر کننده IC یکپارچه
• مصرف برق: تنها 1.5W حداکثر در هر طرف. درجه حرارت مورد کار 0°C تا +70°C
• قابل وصل کردن گرم، سازگار با RoHS، ژاکت LSZH، رابط مدیریت SFF-8636

ویژگی ها

• 800 گيگابايت در ثانیه:طراحی OSFP دو پورت که از NDR InfiniBand کامل یا 400G Ethernet (2x400G breakout) پشتیبانی می کند.
• تکنولوژی مس فعال:IC برابر کننده یکپارچه دسترسی را تا 5 متر گسترش می دهد در حالی که تاخیر بسیار پایین و 1.5 وات قدرت را حفظ می کند.
• پروتکل آگنوستیکنرم افزار ثابت به طور خودکار InfiniBand یا Ethernet را تشخیص می دهد؛ با سوئیچ های Quantum-2 و Spectrum-4 کار می کند.
• صداقت سیگنال بهینه شده:هر طول تنظیم شده برای کاهش سر و صدا و بازتاب های عقب؛ 26AWG برای 5 متری.
• تست های دقیق تولید:اطمینان از قابلیت اطمینان و عملکرد خارج از جعبه.

تکنولوژی و استانداردها

MCA4J80-N005 بر اساسOSFP MSA Rev. 1.12و استفاده ها8 کانال 100G-PAM4مدولاسیون.IC معادله کننده فعالEEPROM از طریق I2C (SFF-8636) شناسایی محصول را فراهم می کند.NDR InfiniBandو400GbEبا تشخیص پروتکل خودکار. مطابق با الزامات RoHS، LSZH و HF (بدون هالوجن) PCB.

اصول کار: تعادل مس فعال

بر خلاف کابل های DAC منفعل، MCA4J80-N005 یک IC برابر کننده کم مصرف را در داخل هر کانکتور OSFP یکپارچه می کند. این IC از دست دادن سیگنال فرکانس بالا را در طول کار های مس طولانی تر جبران می کند.برای مدل 5 متری، سیم های ضخیم 26AWG برای کاهش مقاومت استفاده می شود و برابر کننده نمودار چشم 100G-PAM4 را در هر دو طرف فرستنده و گیرنده تغییر شکل می دهد.نتیجه یک پیوند است که مانند یک کابل بسیار کوتاه تر رفتار می کند، به دست آوردن 800Gb / s با BER بسیار پایین تر از مشخصات در حالی که صرفه جویی تنها 1.5W در هر انتهای.

برنامه ها و استفاده

• کوانتوم-2 به سوئيچ:دو سوئيچ InfiniBand 800Gb/s را تا فاصله 5 متري متصل کنيد.
• به DGX H100 تغییر دهید:ایده آل برای اتصال سوئیچ های Quantum-2 ToR به سیستم های NVIDIA DGX H100 (مجموعه های تخت / بالدار در دسترس است).
• مرکز داده های اترنت:ارتباط متقابل سوئيچ اسپکترم-4 400G يا سرور به ورق
• قفسه های فشرده:کابل هاي کوتاه مدت داخل قفسه با کمترین تاخير

مشخصات فنی و گزینه های سفارش

توجه: انواع تخت بالا و تخت تا بالدار برای DGX H100 (MCA4J80-N003-FLT، MCA4J80-N003-FTF) در دسترس است.و شامل رابط سریال I2C.

مزایا و تفاوت ها

• در مقابل DAC منفعل:گسترش دسترسی به 5m (غیرفعال محدود به ~ 3m) بدون افزایش تأخیر یا قدرت به طور قابل توجهی.
• در مقابل اکتیو آپتیک (AOC):هزینه کمتر، قدرت کمتر (1.5W در مقابل ~ 3-5W) ، و هیچ تمیز کردن / نگهداری از رابط های نوری.
• انعطاف پذیری پروتکل:واحد SKU هم برای InfiniBand و هم برای اترنت کار می کند؛ پروتکل خودکار تشخیص می دهد.
• صداقت سیگنال تنظیم شده:طراحی شده برای NDRs که نیاز به 100G-PAM4 با بازتاب های حداقل دارند.

خدمات و پشتیبانی

ما مشاوره فنی 24/7، خدمات RMA و پشتیبانی از طراحی زیرساخت های کابل را ارائه می دهیم. هر MCA4J80-N005 با یک گارانتی 1 ساله و آزمایشات گسترده قبل از حمل پشتیبانی می شود.طول سفارشی و برچسب گذاری در دسترس برای سفارشات حجمموجوديت ما تضمین ميکنه که کالاهاي موجود در همان روز ارسال بشن

سوالات متداول (FAQ)

سوال: آیا می توانم از MCA4J80-N005 با سوئیچ های 400G اترنت استفاده کنم؟

الف:بله. کابل پروتکل را به طور خودکار تشخیص می دهد؛ هنگامی که به سوئیچ 400G اسپکترم 4 متصل می شود، به عنوان 2x400GbE Breakout عمل می کند. برای InfiniBand Quantum-2، به عنوان 800Gb / s NDR دو پورت اجرا می شود.

سوال: تفاوت بین ACC و DAC منفعل چیست؟

الف:ACC شامل یک IC برابر کننده در داخل کانکتور برای تغییر شکل سیگنال است که اجازه می دهد فاصله های طولانی تر (تا 5 متر) در 800G باشد.DAC منفعل هیچ جزء فعال ندارد و در حدود 2-3m در این سرعت محدود می شود.

سوال: آیا این کابل نیاز به هر گونه پیکربندی دارد؟

الف:نه، اين يه برنامه پلاگ اند پلايه، EEPROM شناسايي رو فراهم ميکنه و ميزبان به طور اتوماتيک ارتباط رو بر اساس پروتکل راه بندازه

سوال: حداقل شعاع خم برای نصب چیست؟

الف:برای مدل 5 متر (26AWG) ، شعاع خم یکگانه 44.5 میلی متر (5x قطر) است. برای خم مجدد، 89 میلی متر (10x قطر) را حفظ کنید.اجتناب از خم های تیز در نزدیکی کانکتور (قطر خم مونتاژ 10x قطر).

سوال: آیا این کابل با سیستم های DGX H100 سازگار است؟

الف:بله. برای DGX H100، ما نسخه های flat-top یا flat-to-finned (MCA4J80-N003-FLT / -FTF) را توصیه می کنیم که برای رابط شاسی خاص طراحی شده اند.استاندارد N005 برای اتصال سوئیچ به سوئیچ کار می کند.

اقدامات احتیاطی و دستورالعمل های استفاده

• حساسیت ESD:استفاده از بند مچ دست در هنگام قرار دادن در قفس های OSFP. کانکتورها با کلاه های محافظ حمل می شوند.
• شعاع خم:هرگز کابل را در طول نصب بیش از 5 برابر قطر بیرونی (44.5 میلی متر برای N005) خم نکنید؛ برای انعطاف مکرر 10 برابر نگه دارید.
• دمای کار:اطمینان حاصل شود که دمای محیط در محدوده 0°C~70°C باشد. تجاوز از محدودیت ها ممکن است عملکرد برابر کننده را کاهش دهد.
• انطباقاين يه دستگاه کلاس A است در مناطق مسکوني ممکنه باعث مزاحمت بشه
• ذخیره سازی:در محیط تمیز و خشک بین -40°C تا 85°C نگهداری کنید.
