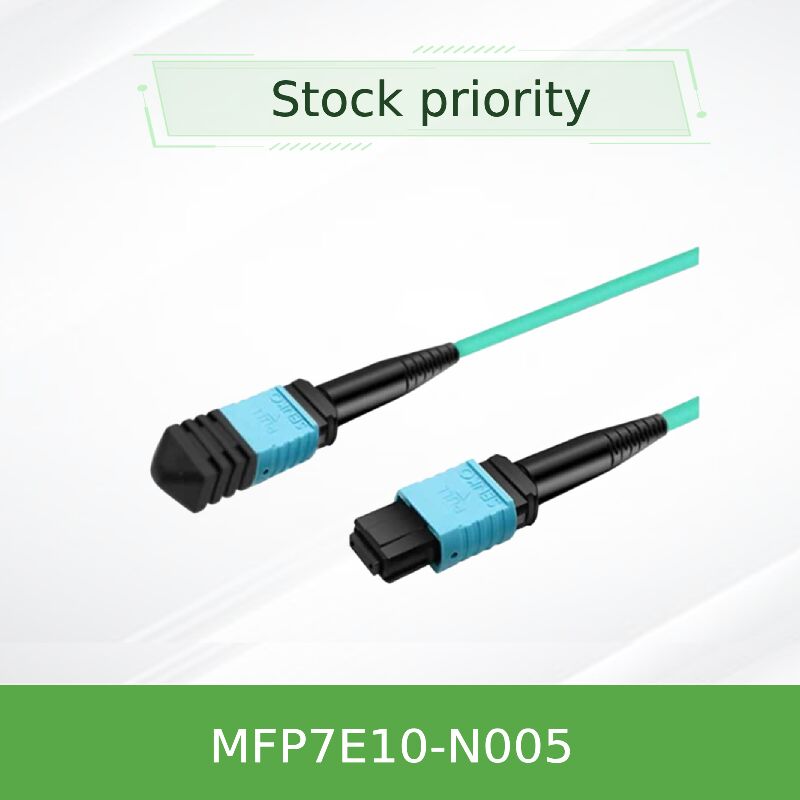

NVIDIA mellanox MFP7E10-N005 50m MPO-12/APC کابل فیبر چند حالت 8 فیبر نوع B برای 800G/400G
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MFP7E10-N005 (980-9I73V-000005) |
| مدرک: | MFP7E10-Nxxx.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| شماره قطعه: | MFP7E10-N005 (980-9I73V-000005) | نوع کابل: | کابل فیبر چند حالت |
|---|---|---|---|
| نوع فیبر: | OM4 ، 50/125 میکرومتر | طول: | 5 متر |
| اتصال دهنده ها: | MPO-12/APC (زن) | نرخ داده: | حداکثر 400 گیگابیت در ثانیه |
| برجسته کردن: | کابل فیبر چند حالت 50 متری Mellanox,کابل 8 فایبر MPO-12/APC,800G/400G فیبر نوری Mellanox,8-fiber MPO-12/APC cable,800G/400G Mellanox fiber optic |
||
توضیحات محصول
High-performance 5-meter MPO-12/APC to MPO-12/APC multimode fiber cable with 8 active fibers—designed for 800G twin-port OSFP and 400G QSFP112 optical transceivers in InfiniBand NDR and 400GbE data center interconnects.
- MPO-12/APC زنانه به MPO-12/APC زنانه، پیکربندی متقاطع 8 فیبر نوع B
- طول 5 متری با قطر 3.0mm، ژاکت آبی LSZH (OM3/OM4 multimode)
- پشتیبانی از 800Gb / s OSFP دو پورت و 400Gb / s OSFP / QSFP112 گیرنده
- تماس فیزیکی زاویه ای (APC) 8 درجه پولیش برای حداقل بازتاب عقب
- از دست دادن ورودی ≤0.35dB + 0.0004 x L، از دست دادن بازگشت ≥35dB
- 8 فیبر نوع B Crossover:فیبر 1 به فیبر 12 در انتهای مخالف متصل می شود.
- زبان پلنگر:8 درجه زاویه ای در انتهای صورت منعکس کننده های عقب را کاهش می دهد و یکپارچگی سیگنال را برای تعدیل PAM4 با سرعت بالا تضمین می کند.
- چند حالت OM3/OM4:فیبر 50/125μm با ژاکت آب؛ بهینه شده برای 400G/800G لینک های کوتاه مدت تا 50m.
- جاکت LSZH:مواد هالوجنی کم دود برای ایمنی در محیط های مرکز داده
- آزمایش دقیق:100٪ از دست دادن ورودی و بازگشت برای عملکرد قابل اعتماد خارج از جعبه آزمایش شده است.
MFP7E10-N005 باIEC 61754-7(خانواده کانکتورهای MPO)GR-1435وANSI/TIA/EIA 604-5. ازش استفاده ميکنه8 فیبر چند حالت فعال (50/125μm)باپاک کننده 8 درجه APC. نوع B سیم کشی متقاطع تضمین درست Tx-to-Rx تراز per pinouts گیرنده مناسب برایInfiniBand NDR، 400GbE، و NVLinkپروتکل هایی که با ماژول های نوری سازگار (MMA4Z00-NS، MMA1Z00-NS) استفاده می شوند.
در یک گیرنده OSFP 800G دو پورت، دو رابط نوری 4 لاین از طریق فیبر های جداگانه ارسال و دریافت می کنند. MFP7E10-N005 از یک طرح متقاطع نوع B استفاده می کند:فیبر 1 در انتهای A به فیبر 12 در انتهای B متصل می شود، فیبر 2 به فیبر 11 و غیره این تضمین می کند که لیزر فرستنده از خط 1 با فتودیتکتور خط 12 در انتهای دور هم تراز می شود.پولیش زاویه 8 (APC) هر نور منعکس شده را از حفره لیزر دور می کند، جلوگیری از تحریف سیگنال و حفظ نرخ خطا بیت پایین در 100G PAM4 در هر خط.
- کوانتوم-2 به سوئيچ:سوئیچ های دو پورت OSFP 800G را تا فاصله 5 متری متصل کنید.
- به ConnectX-7/BlueField-3 تغییر دهید:سوئیچ های Link ToR به آداپتورهای 400G (OSFP یا QSFP112).
- پارچه های NVLink:اتصال نوری برای خوشه های GPU با استفاده از NVLink از طریق فیبر
- مرکز هايپراسکل داده:ارتباطات نوري کوتاه مدت با پانل هاي تکه دار
| مدل | طول | نوع کانکتور | تعداد فیبر | نوع فیبر | ژاکت | از دست دادن ورودی |
|---|---|---|---|---|---|---|
| MFP7E10-N005 | 5 متر | MPO-12/APC ماده | 8 فعال + 4 غیر فعال | MM OM3 (≤30m) / OM4 (>30m) | آکو LSZH، 3.0mm | ≤0.35 + 0.0004*L dB |
| MFP7E10-N003 | 3 متر | MPO-12/APC ماده | 8 فعال | OM3 | Aqua LSZH | ≤0.35 دی سی بی |
| MFP7E10-N050 | 50 متر | MPO-12/APC ماده | 8 فعال | OM4 | Aqua LSZH | ≤0.37 دی سی بی |
توجه: دمای کار 0°C تا 70°C، ذخیره سازی -40°C تا 85°C. حداقل شعاع خم 30mm. نوع B کراس اوور بر اساس IEC 61754-7
- در مقابل کابل های مس:دسترسی طولانی تر (5 تا 50 متر) با وزن کمتر و جریان هوا بهتر در قفسه ها.
- زبان پلنگر:از دست دادن بازگشت برتر (≥35dB) در مقایسه با UPC، برای لینک های 100G-PAM4 حیاتی است.
- نوع B Crossover:سازگاری پلگ و پلے با گیرنده های NVIDIA، نیازی به عبور دستی نیست.
- جاکت LSZH:افزایش ایمنی در مراکز داده؛ کاهش دود سمی در صورت آتش سوزی.
ما مشاوره فنی 24 ساعته، خدمات RMA و پشتیبانی از طراحی زیرساخت های کابل را ارائه می دهیم. هر MFP7E10-N005 توسط یک گارانتی 1 ساله و 100٪ آزمایش کارخانه پشتیبانی می شود.طول های سفارشی در دسترس برای سفارشات حجم. موجودی ما تضمین می کند ارسال همان روز برای کالاهای موجود. پشتیبانی پیش فروش برای تایید سازگاری گیرنده در دسترس است.
الف:این دستگاه برای ماژول های نوری NVIDIA MMA4Z00-NS (OSFP DR8 دو پورت) ، MMA4Z00-NS400 (OSFP) و MMA1Z00-NS400 (QSFP112) که در ConnectX-7 و BlueField-3 استفاده می شوند طراحی شده است.
الف:نه. کانکتورهای APC (زاویه دار) و UPC (ultra polish) دارای چهره های انتهای متفاوت هستند و به درستی جفت نمی شوند.
الف:کراس اوور نوع B (فایبر 1 تا 12) با پیچ قطعات گیرنده های نوری مطابقت دارد که در آن خط فرستنده 1 با خط گیرنده 12 در انتهای دور هم تراز می شود.کابل های مستقیم (نوع A) برای کاربردهای دیگر مانند نوری موازی با همان طرح پین هستند.
الف:بله، از 400GBASE-SR8 و 800GBASE-SR8 در صورت استفاده با ماژول های نوری مناسب 400G/800G پشتیبانی می کند.
الف:حداقل شعاع خم شدن 30 میلی متر در هر نقطه از کابل است. از خم شدن تیز در نزدیکی کانکتورها اجتناب کنید.
- قبل از استفاده تمیز کنید:همیشه کانکتورهای MPO را با پاک کننده های مناسب یک کلیک تمیز کنید قبل از اینکه وارد شود. آلودگی باعث خطاهای پیوند می شود.
- پوشش گرد و غبار:کلاه محافظ را تا زمان نصب نگه دارید؛ کلاه ها را برای استفاده آینده نگه دارید.
- آگاهی از ESD:اگرچه این کابل غیرفعال است، اما با استفاده از بند مچ دست زمین شده به گیرنده های حساس به ESD متصل می شود.
- شعاع خم:از شعاع خم شدن 30 میلی متر فراتر نروید؛ از تنش در کانکتورها اجتناب کنید.
- سازگاری:قبل از سفارش، نوع فرستنده (APC در مقابل UPC) را بررسی کنید.
