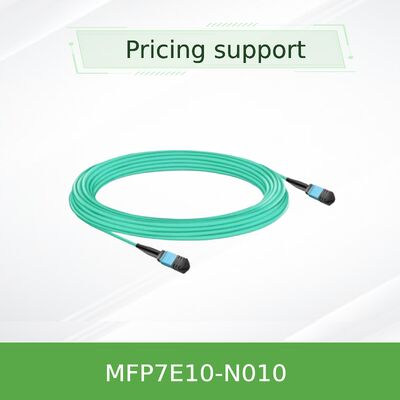

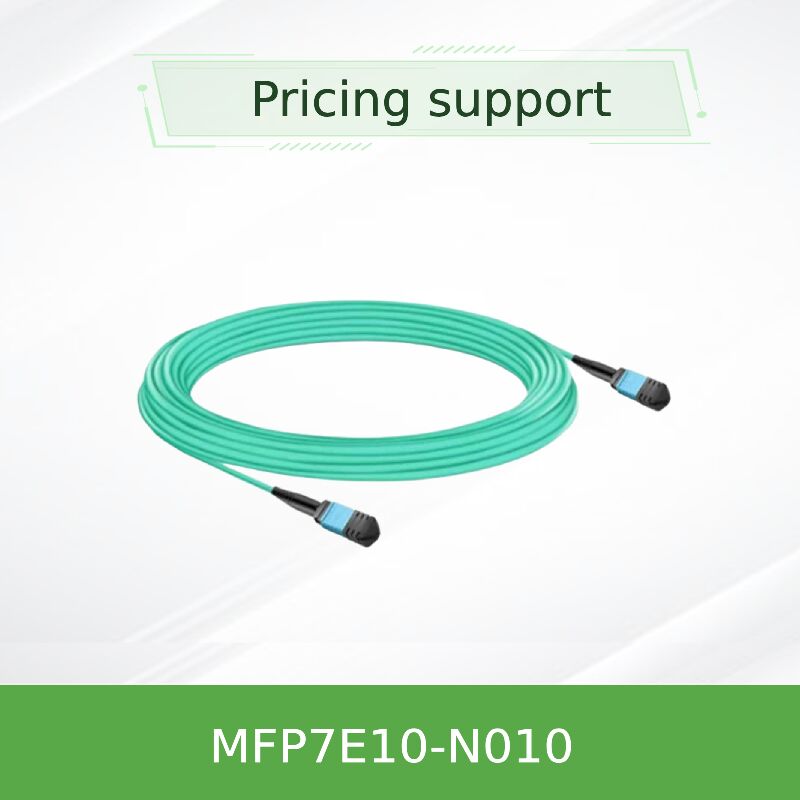

NVIDIA mellanox MFP7E10-N010 کابل چند حالت فیبر نوری MPO-12/APC 10m

کابل فیبر نوری مالتی‌مود MPO-12/APC انویدیا MFP7E10-N010 به طول ۱۰ متر

کابل فیبر نوری مالتی‌مود قابل اعتماد ۱۰ متری MPO-12/APC به MPO-12/APC با ۸ فیبر فعال - مهندسی شده برای فرستنده‌های نوری دو پورت OSFP 800G و QSFP112 400G در زیرساخت‌های مراکز داده InfiniBand NDR و 400GbE.

• MPO-12/APC مادگی به MPO-12/APC مادگی، پیکربندی متقاطع نوع B با ۸ فیبر
• طول ۱۰ متر با قطر ۳.۰ میلی‌متر، روکش LSZH آبی (مالتی‌مود OM4)
• پشتیبانی از فرستنده‌های دو پورت OSFP 800Gb/s و OSFP/QSFP112 400Gb/s
• تماس فیزیکی زاویه‌دار (APC) پولیش ۸ درجه برای حداقل بازتاب پشتی
• افت درج ≤۰.۳۵ + ۰.۰۰۰۴*L دسی‌بل، افت بازگشت ≥۳۵ دسی‌بل

مشخصات

• متقاطع ۸ فیبر نوع B: فیبر ۱ به فیبر ۱۲ در انتهای مقابل متصل می‌شود - اطمینان از هم‌ترازی صحیح ارسال به دریافت بر اساس پین‌بندی فرستنده.
• پولیش APC: سطح انتهایی زاویه‌دار ۸ درجه، بازتاب‌های پشتی را کاهش می‌دهد که برای یکپارچگی سیگنال در سرعت ۱۰۰G PAM4 در هر لاین حیاتی است.
• فیبر مالتی‌مود OM4: فیبرهای ۵۰/۱۲۵ میکرومتر بهینه‌سازی شده برای برد ۱۰ متر با افت درج کم؛ روکش آبی برای شناسایی آسان.
• روکش LSZH: مواد کم دود بدون هالوژن برای ایمنی بیشتر در محیط‌های مراکز داده.
• تست دقیق: ۱۰۰٪ تست افت درج و افت بازگشت برای عملکرد قابل اعتماد از جعبه خارج شده.

فناوری و استانداردها

MFP7E10-N010 مطابق با IEC 61754-7 (خانواده کانکتور MPO)، GR-1435 و ANSI/TIA/EIA 604-5 است. این کابل از ۸ فیبر مالتی‌مود فعال (۵۰/۱۲۵ میکرومتر OM4) با پولیش APC ۸ درجه استفاده می‌کند. سیم‌کشی متقاطع نوع B، هم‌ترازی صحیح ارسال به دریافت را تضمین می‌کند. مناسب برای پروتکل‌های InfiniBand NDR، 400GbE و NVLink هنگام استفاده با ماژول‌های نوری سازگار (MMA4Z00-NS، MMA1Z00-NS).

اصل کار: متقاطع نوری با APC

در یک فرستنده نوری دو پورت OSFP 800G، دو رابط نوری ۴ لاین بر روی فیبرهای جداگانه ارسال و دریافت می‌کنند. MFP7E10-N010 از طرح متقاطع نوع B استفاده می‌کند: فیبر ۱ در انتهای A به فیبر ۱۲ در انتهای B متصل می‌شود، فیبر ۲ به فیبر ۱۱ و غیره. این تضمین می‌کند که لیزر ارسال از لاین ۱ با آشکارساز نوری لاین ۱۲ در انتهای دور هم‌تراز می‌شود. پولیش زاویه‌دار ۸ درجه (APC) نور منعکس شده را از حفره لیزر دور می‌کند و از اعوجاج سیگنال جلوگیری کرده و نرخ خطای بیت پایین را در سرعت ۱۰۰G PAM4 در هر لاین حفظ می‌کند.

کاربردها و استقرار

• سوئیچ به سوئیچ Quantum-2: سوئیچ‌های دو پورت OSFP 800G را تا فاصله ۱۰ متری به هم متصل کنید.
• سوئیچ به ConnectX-7/BlueField-3: سوئیچ‌های ToR را به آداپتورهای 400G (OSFP یا QSFP112) متصل کنید.
• شبکه‌های NVLink: اتصال نوری برای خوشه‌های GPU با استفاده از NVLink از طریق فیبر.
• مراکز داده مقیاس‌پذیر: لینک‌های نوری کوتاه برد از رک به رک با پچ پنل‌ها.

مشخصات فنی و گزینه‌های سفارش

توجه: دمای کارکرد ۰ درجه سانتی‌گراد تا ۷۰ درجه سانتی‌گراد، دمای ذخیره‌سازی ۴۰- درجه سانتی‌گراد تا ۸۵ درجه سانتی‌گراد. حداقل شعاع خمش ۳۰ میلی‌متر. متقاطع نوع B طبق IEC 61754-7.

مزایا و تمایزها

• در مقایسه با کابل‌های مسی: برد طولانی‌تر (۱۰ متر) با وزن کمتر، جریان هوای بهتر و مصونیت در برابر EMI.
• پولیش APC: افت بازگشت برتر (≥۳۵ دسی‌بل) در مقایسه با UPC، حیاتی برای لینک‌های ۱۰۰G-PAM4.
• متقاطع نوع B: سازگاری پلاگ اند پلی با فرستنده‌های انویدیا - بدون نیاز به متقاطع دستی.
• عملکرد OM4: بهینه‌سازی شده برای برد ۱۰ متر با حداقل افت درج، پشتیبانی از ارتقاء ۸۰۰G آینده.

خدمات و پشتیبانی

ما مشاوره فنی ۲۴/۷، خدمات RMA و پشتیبانی طراحی زیرساخت کابل‌کشی را ارائه می‌دهیم. هر MFP7E10-N010 با گارانتی ۱ ساله و تست ۱۰۰٪ کارخانه‌ای پشتیبانی می‌شود. طول‌های سفارشی برای سفارشات حجمی موجود است. موجودی ما ارسال همان روز را برای اقلام موجود تضمین می‌کند. پشتیبانی پیش از فروش برای تأیید سازگاری فرستنده موجود است.

سوالات متداول (FAQ)

س: این کابل با چه فرستنده‌هایی سازگار است؟

پ: این کابل برای ماژول‌های نوری انویدیا MMA4Z00-NS (دو پورت OSFP DR8)، MMA4Z00-NS400 (OSFP) و MMA1Z00-NS400 (QSFP112) که در ConnectX-7 و BlueField-3 استفاده می‌شوند، طراحی شده است.

س: آیا می‌توانم از این کابل با کانکتورهای MPO/UPC استفاده کنم؟

پ: خیر. کانکتورهای APC (زاویه‌دار) و UPC (پولیش فوق‌العاده) دارای سطوح انتهایی متفاوتی هستند و به درستی جفت نمی‌شوند - همیشه از APC با APC استفاده کنید.

س: تفاوت بین کابل‌های نوع B و مستقیم چیست؟

پ: متقاطع نوع B (فیبر ۱ به ۱۲) با پین‌بندی فرستنده‌های نوری مطابقت دارد که در آن لاین فرستنده ۱ با لاین گیرنده ۱۲ در انتهای دور هم‌تراز می‌شود. کابل‌های مستقیم (نوع A) برای کاربردهای دیگر مانند اپتیک موازی با طرح پین مشابه هستند.

س: آیا این کابل با اترنت 400G سازگار است؟

پ: بله، با استفاده از ماژول‌های نوری 400G/800G مناسب، از 400GBASE-SR8 و 800GBASE-SR8 پشتیبانی می‌کند.

س: حداقل شعاع خمش در هنگام نصب چقدر است؟

پ: حداقل شعاع خمش در هر نقطه از کابل ۳۰ میلی‌متر است. از خم شدن‌های تیز نزدیک کانکتورها خودداری کنید.

احتیاط‌ها و دستورالعمل‌های نگهداری

• قبل از استفاده تمیز کنید: همیشه قبل از اتصال، کانکتورهای MPO را با تمیزکننده‌های یک کلیکی مناسب تمیز کنید - آلودگی باعث خطاهای لینک می‌شود.
• درپوش‌های گرد و غبار: درپوش‌های محافظ را تا لحظه نصب نگه دارید؛ درپوش‌ها را برای استفاده آینده نگهداری کنید.
• آگاهی از ESD: اگرچه کابل غیرفعال است، اما به فرستنده‌های حساس به ESD متصل می‌شود - از بندهای مچی زمین شده استفاده کنید.
• شعاع خمش: از شعاع خمش ۳۰ میلی‌متر تجاوز نکنید؛ از کشش روی کانکتورها خودداری کنید.
• سازگاری: قبل از سفارش، نوع فرستنده (APC در مقابل UPC) را تأیید کنید - این کابل فقط APC است.
