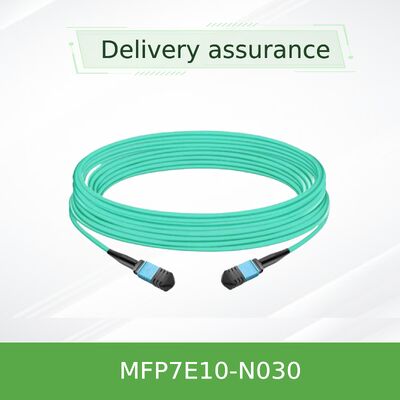

NVIDIA mellanox MFP7E10-N030 30m MPO-12/APC کابل فیبر چند حالت OM4 نوع B برای 800G/400G
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MFP7E10-N030 (980-9I557-00N030) |
| مدرک: | MFP7E10-Nxxx.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| مدل: | MFP7E10-N030 | طول: | 30 متر |
|---|---|---|---|
| نوع فیبر: | چند حالته OM4 | اتصال دهنده ها: | MPO-12/APC (زن) |
| از دست دادن درج: | 0.362 dB | ضرر برگشتی: | 35 دسی بل |
| برجسته کردن: | کابل فیبر ملانوکس OM4 30 متر,کابل مولتی مد MPO-12 APC,800G 400G فیبر نوری Mellanox,MPO-12 APC multimode cable,800G 400G Mellanox fiber optic |
||
توضیحات محصول
کابل فیبر نوری مالتیمود 30 متری با برد بلند MPO-12/APC به MPO-12/APC با 8 فیبر فعال - بهینه شده برای فرستندههای نوری OSFP دو پورت 800G و QSFP112 400G در شبکههای مراکز داده InfiniBand NDR و 400GbE در مقیاس بزرگ.
- MPO-12/APC مادگی به MPO-12/APC مادگی، پیکربندی متقاطع نوع B با 8 فیبر
- طول 30 متر با قطر 3.0 میلیمتر، روکش آبی LSZH (مالتیمود OM4)
- پشتیبانی از فرستندههای OSFP دو پورت 800Gb/s و OSFP/QSFP112 400Gb/s
- تماس فیزیکی زاویهدار (APC) با پولیش 8 درجه برای حداقل بازتاب پشتی
- افت درج ≤0.35 + 0.0004*L دسیبل، افت بازگشت ≥35 دسیبل
- متقاطع نوع B با 8 فیبر: فیبر 1 به فیبر 12 در انتهای مقابل متصل میشود - اطمینان از همترازی صحیح ارسال به دریافت برای فرستندههای نوری.
- پولیش APC: سطح انتهایی زاویهدار 8 درجه، بازتابهای پشتی را کاهش میدهد، که برای یکپارچگی سیگنال در سرعت 100G PAM4 در هر لاین در فواصل طولانیتر حیاتی است.
- فیبر مالتیمود OM4: فیبرهای 50/125 میکرومتر بهینه شده برای برد 30 متر با افت درج کم؛ روکش آبی برای شناسایی آسان.
- روکش LSZH: مواد کم دود و بدون هالوژن برای ایمنی بیشتر در محیطهای مراکز داده.
- تست دقیق: 100% تست افت درج و افت بازگشت برای عملکرد قابل اعتماد از جعبه خارج.
MFP7E10-N030 مطابق با IEC 61754-7 (خانواده کانکتور MPO)، GR-1435 و ANSI/TIA/EIA 604-5 است. این کابل از 8 فیبر مالتیمود فعال (50/125 میکرومتر OM4) با پولیش APC 8 درجه استفاده میکند. سیمکشی متقاطع نوع B، همترازی صحیح ارسال به دریافت را بر اساس پیناوت فرستنده تضمین میکند. مناسب برای پروتکلهای InfiniBand NDR، 400GbE و NVLink هنگام استفاده با ماژولهای نوری سازگار (MMA4Z00-NS، MMA1Z00-NS).
در یک فرستنده OSFP دو پورت 800G، دو رابط نوری 4 لاین از طریق فیبرهای جداگانه ارسال و دریافت میکنند. MFP7E10-N030 از طرح متقاطع نوع B استفاده میکند: فیبر 1 در انتهای A به فیبر 12 در انتهای B متصل میشود، فیبر 2 به فیبر 11 و غیره. این تضمین میکند که لیزر ارسال از لاین 1 با آشکارساز نوری لاین 12 در انتهای دور همتراز میشود. پولیش زاویهدار 8 درجه (APC) نور منعکس شده را از حفره لیزر دور میکند و از اعوجاج سیگنال جلوگیری کرده و نرخ خطای بیت پایین را در سرعت 100G PAM4 در هر لاین در فواصل 30 متری حفظ میکند.
- سوئیچ به سوئیچ Quantum-2: اتصال سوئیچهای OSFP دو پورت 800G در چندین رک تا فاصله 30 متری.
- سوئیچ به ConnectX-7/BlueField-3: اتصال سوئیچهای ToR به آداپتورهای 400G (OSFP یا QSFP112) در رکهای مجاور.
- شبکههای NVLink: اتصال نوری برای خوشههای GPU با استفاده از NVLink از طریق فیبر.
- مراکز داده مقیاس بزرگ: لینکهای نوری با برد متوسط از رک به رک با پچ پنلها.
| مدل | طول | نوع کانکتور | تعداد فیبر | نوع فیبر | روکش | افت درج |
|---|---|---|---|---|---|---|
| MFP7E10-N030 | 30 متر | MPO-12/APC مادگی | 8 فعال + 4 غیرفعال | OM4 (50/125 میکرومتر) | آبی LSZH، 3.0 میلیمتر | ≤0.35 + 0.0004*30 = ≤0.362 دسیبل |
| MFP7E10-N010 | 10 متر | MPO-12/APC مادگی | 8 فعال | OM4 | آبی LSZH | ≤0.354 دسیبل |
| MFP7E10-N050 | 50 متر | MPO-12/APC مادگی | 8 فعال | OM4 | آبی LSZH | ≤0.37 دسیبل |
توجه: دمای کارکرد 0 تا 70 درجه سانتیگراد، دمای ذخیرهسازی -40 تا 85 درجه سانتیگراد. حداقل شعاع خمش 30 میلیمتر. متقاطع نوع B طبق IEC 61754-7.
- در مقایسه با کابلهای مسی: برد طولانیتر (30 متر) با وزن کمتر، جریان هوای بهتر و مصونیت در برابر EMI.
- پولیش APC: افت بازگشت برتر (≥35 دسیبل) در مقایسه با UPC، حیاتی برای لینکهای 100G-PAM4 در فواصل طولانی.
- متقاطع نوع B: سازگاری پلاگ اند پلی با فرستندههای انویدیا - بدون نیاز به متقاطع دستی.
- عملکرد OM4: بهینه شده برای برد 30 متر با حداقل افت درج، پشتیبانی از ارتقاء 800G آینده.
ما مشاوره فنی 24/7، خدمات RMA و پشتیبانی طراحی زیرساخت کابلکشی را ارائه میدهیم. هر MFP7E10-N030 با گارانتی 1 ساله و تست 100% کارخانهای پشتیبانی میشود. طولهای سفارشی برای سفارشات حجمی موجود است. موجودی ما ارسال همان روز را برای اقلام موجود تضمین میکند. پشتیبانی پیش از فروش برای تأیید سازگاری فرستنده در دسترس است.
س: این کابل با چه فرستندههایی سازگار است؟
پ: این کابل برای ماژولهای نوری انویدیا MMA4Z00-NS (دو پورت OSFP DR8)، MMA4Z00-NS400 (OSFP) و MMA1Z00-NS400 (QSFP112) که در ConnectX-7 و BlueField-3 استفاده میشوند، طراحی شده است.
س: آیا میتوانم از این کابل با کانکتورهای MPO/UPC استفاده کنم؟
پ: خیر. کانکتورهای APC (زاویهدار) و UPC (پولیش فوقالعاده) دارای سطوح انتهایی متفاوتی هستند و به درستی جفت نمیشوند - همیشه APC را با APC استفاده کنید.
س: تفاوت بین کابلهای نوع B و مستقیم چیست؟
پ: متقاطع نوع B (فیبر 1 به 12) با پیناوت فرستندههای نوری مطابقت دارد که در آن لاین فرستنده 1 با لاین گیرنده 12 در انتهای دور همتراز میشود. کابلهای مستقیم (نوع A) برای کاربردهای دیگر مانند اپتیک موازی با طرح پین مشابه هستند.
س: آیا این کابل با اترنت 400G سازگار است؟
پ: بله، با استفاده از ماژولهای نوری 400G/800G مناسب، از 400GBASE-SR8 و 800GBASE-SR8 پشتیبانی میکند.
س: حداقل شعاع خمش در هنگام نصب چقدر است؟
پ: حداقل شعاع خمش در هر نقطه از کابل 30 میلیمتر است. از خم شدنهای تیز نزدیک کانکتورها خودداری کنید.
- قبل از استفاده تمیز کنید: همیشه قبل از اتصال، کانکتورهای MPO را با پاککنندههای یککلیکی مناسب تمیز کنید - آلودگی باعث خطاهای لینک میشود.
- درپوشهای گرد و غبار: درپوشهای محافظ را تا لحظه نصب روی کانکتورها نگه دارید؛ درپوشها را برای استفاده بعدی نگهداری کنید.
- آگاهی از ESD: اگرچه کابل غیرفعال است، اما به فرستندههای حساس به ESD متصل میشود - از بندهای مچی زمین شده استفاده کنید.
- شعاع خمش: از شعاع خمش 30 میلیمتر تجاوز نکنید؛ از کشش روی کانکتورها خودداری کنید.
- سازگاری: قبل از سفارش، نوع فرستنده (APC در مقابل UPC) را تأیید کنید - این کابل فقط APC است.
