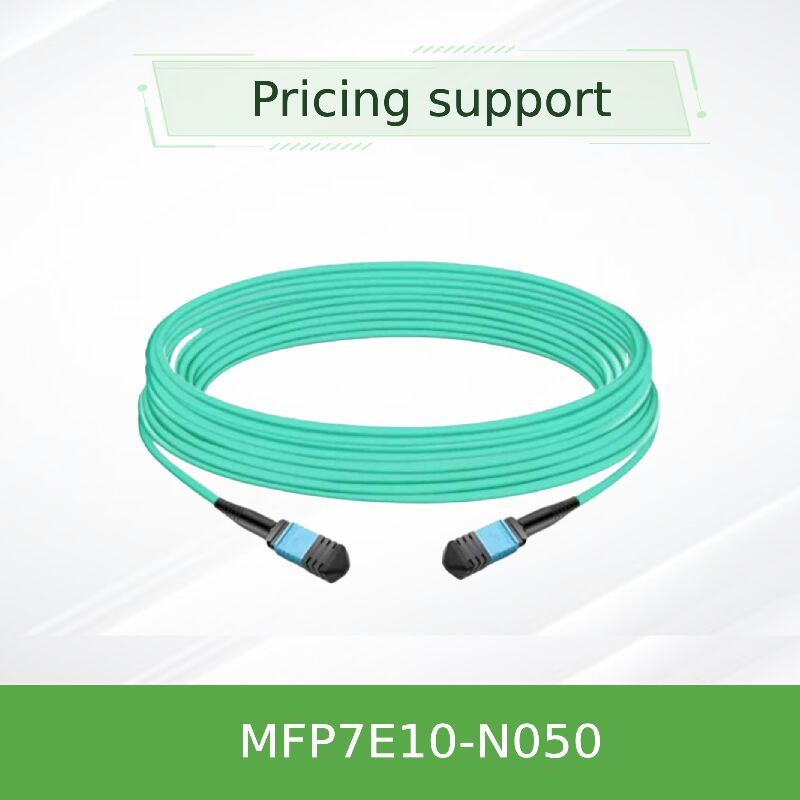

کابل فیبر نوری مالتیمود MPO-12/APC انویدیا ملانوکس MFP7E10-N050 به طول 50 متر OM4 نوع B برای 800G/400G
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MFP7E10-N050 (980-9I57Y-00N050) |
| مدرک: | MFP7E10-Nxxx.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| مدل: | MFP7E10-N050 | طول: | 50 متر |
|---|---|---|---|
| نوع فیبر: | چند حالته OM4 | اتصال دهنده ها: | MPO-12/APC (زن) |
| از دست دادن درج: | 0.37 db دسی بل | ضرر برگشتی: | 35 دسی بل |
| برجسته کردن: | کابل فیبر نوری مالتیمود ملانوکس OM4,کابل MPO-12 انویدیا ملانوکس 50 متری,کابل فیبر نوری 800G 400G,NVIDIA Mellanox 50m MPO-12 cable,800G 400G fiber optic cable |
||
توضیحات محصول
NVIDIA MFP7E10-N050 50m MPO-12/APC to MPO-12/APC multimode fiber cable with 8 active fibers—engineered for long-distance 800G twin-port OSFP and 400G QSFP112 optical transceivers in large-scale InfiniBand NDR and 400GbE data center fabrics.
- MPO-12/APC زنانه به MPO-12/APC زنانه، پیکربندی متقاطع 8 فیبر نوع B
- طول 50 متری با قطر 3.0mm، ژاکت آبی LSZH (OM4 multimode)
- حداکثر محدوده مشخص شده برای فیبر چند حالت با گیرنده های نوری NVIDIA
- تماس فیزیکی زاویه ای (APC) 8 درجه پولیش برای حداقل بازتاب عقب
- از دست دادن ورودی ≤0.35 + 0.0004*L dB، از دست دادن بازگشت ≥35dB
- 8 فیبر نوع B Crossover:فیبر 1 به فیبر 12 در انتهای مخالف متصل می شود تا تکیه صحیح Tx-to-Rx برای گیرنده های نوری را تضمین کند.
- زبان پلنگر:چهره پایانی با زاویه 8 درجه بازتاب های عقب را کاهش می دهد که برای یکپارچگی سیگنال در 100G PAM4 در هر خط در مسافت های حداکثر حیاتی است.
- فیبر چند حالت OM4:فیبرهای 50/125μm برای 50m به دست آوردن با کاهش کم ورودی؛ ژاکت آب برای شناسایی آسان.
- جاکت LSZH:مواد هالوجنی کم دود برای افزایش ایمنی در محیط های مرکز داده
- آزمایش دقیق:100٪ از دست دادن ورودی و بازگشت برای عملکرد قابل اعتماد خارج از جعبه آزمایش شده است.
MFP7E10-N050 باIEC 61754-7(خانواده کانکتورهای MPO)GR-1435وANSI/TIA/EIA 604-5. ازش استفاده ميکنه8 فیبر چند حالت فعال (50/125μm OM4)باپاک کننده 8 درجه APC. نوع B سیم کشی متقاطع تضمین درست Tx-to-Rx تراز per pinouts گیرنده مناسب برایInfiniBand NDR، 400GbE، و NVLinkپروتکل هایی که با ماژول های نوری سازگار (MMA4Z00-NS، MMA1Z00-NS) استفاده می شوند.
در یک گیرنده OSFP 800G دو پورت، دو رابط نوری 4 لاین از طریق فیبر های جداگانه ارسال و دریافت می کنند. MFP7E10-N050 از یک طرح متقاطع نوع B استفاده می کند:فیبر 1 در انتهای A به فیبر 12 در انتهای B متصل می شود، فیبر 2 به فیبر 11 و غیره این تضمین می کند که لیزر فرستنده از خط 1 با فتودیتکتور خط 12 در انتهای دور هم تراز می شود.پولیش زاویه 8 (APC) هر نور منعکس شده را از حفره لیزر دور می کند، جلوگیری از تحریف سیگنال و حفظ نرخ خطا بیت پایین در 100G PAM4 در هر خط در طول 50 متر کامل.
- کوانتوم-2 به سوئيچ:اتصال سوئیچ OSFP 800G دو پورت در چندین ردیف تا 50 متر از هم جدا.
- به ConnectX-7/BlueField-3 تغییر دهید:لينک تور به آداپتورهاي 400G در قفسه هاي دور متصل ميشه
- پارچه های NVLink:اتصال نوری برای خوشه های GPU با استفاده از NVLink از طریق فیبر در حداکثر دسترسی.
- مرکز هايپراسکل داده:پیوندهای نوری درازمدت راک به راک با پانل های پچ (تا 4 اتصال کنتاکتور)
| مدل | طول | نوع کانکتور | تعداد فیبر | نوع فیبر | ژاکت | از دست دادن ورودی |
|---|---|---|---|---|---|---|
| MFP7E10-N050 | 50 متر | MPO-12/APC ماده | 8 فعال + 4 غیر فعال | OM4 (50/125μm) | آکو LSZH، 3.0mm | ≤0.35 + 0.0004*50 = ≤0.37 دی سی بی |
| MFP7E10-N030 | 30 متر | MPO-12/APC ماده | 8 فعال | OM4 | Aqua LSZH | ≤0.362 دی سی بی |
| MFP7E10-N010 | 10 متر | MPO-12/APC ماده | 8 فعال | OM4 | Aqua LSZH | ≤0.354 دی سی بی |
- در مقابل کابل های مس:حداکثر برد (50 متر) با وزن کمتر، جریان هوا بهتر و ایمنی کامل EMI.
- زبان پلنگر:از دست دادن بازگشت برتر (≥35dB) در مقایسه با UPC، برای پیوندهای 100G-PAM4 در حداکثر فاصله حیاتی است.
- نوع B Crossover:سازگاری پلگ و پلے با گیرنده های NVIDIA، نیازی به عبور دستی نیست.
- عملکرد OM4:برای 50 متر با حداقل از دست دادن ورودی بهینه شده، پشتیبانی از پهنای باند 800G کامل.
- قبل از استفاده تمیز کنید:همیشه کانکتورهای MPO را با پاک کننده های مناسب یک کلیک تمیز کنید قبل از اینکه وارد شود. آلودگی باعث خطاهای پیوند می شود.
- پوشش گرد و غبار:کلاه محافظ را تا زمان نصب نگه دارید؛ کلاه ها را برای استفاده آینده نگه دارید.
- آگاهی از ESD:اگرچه این کابل غیرفعال است، اما با استفاده از بند مچ دست زمین شده به گیرنده های حساس به ESD متصل می شود.
- شعاع خم:از شعاع خم شدن 30 میلی متر فراتر نروید؛ از تنش در کانکتورها اجتناب کنید.
- سازگاری:قبل از سفارش، نوع فرستنده (APC در مقابل UPC) را بررسی کنید.
- پنل های پچ:مشخصات 50m حداکثر 4 اتصال دهنده را فرض می کند؛ اتصال های اضافی ممکن است باعث افزایش زیان شود.
ما مشاوره فنی 24/7، خدمات RMA و پشتیبانی از طراحی زیرساخت های کابل را ارائه می دهیم. هر MFP7E10-N050 توسط یک گارانتی 1 ساله و 100٪ آزمایش کارخانه پشتیبانی می شود.طول های سفارشی در دسترس برای سفارشات حجم. موجودی ما تضمین می کند ارسال همان روز برای موارد موجود. پشتیبانی قبل از فروش برای تایید سازگاری گیرنده و محاسبه بودجه لینک در دسترس است.
