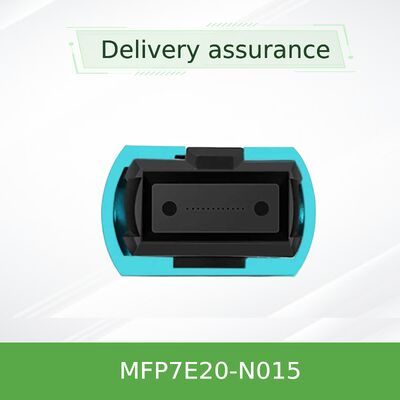

کابل اسپلیتر فیبر نوری NVIDIA Mellanox MFP7E20-N015 1:2 MPO/APC مالتی‌مود 50 متر OM4 LSZH برای اتصال 400G OSFP/QSFP112

کابل اسپلیتر فیبر نوری چند حالته NVIDIA MFP7E20-N015 1:2

مزایای کلیدی: استفاده از 8 فیبر چند حالته فعال (50/125 میکرومتر) در پیکربندی فن‌اوت 1×MPO-12/APC به 2×MPO-12/APC. یک سر به فرستنده و گیرنده OSFP دو پورتی 800G متصل می‌شود؛ دو سر تقسیم شده به کارت‌های رابط شبکه 400G OSFP یا QSFP112 متصل می‌شوند و در هر شاخه 200 گیگابیت بر ثانیه را ارائه می‌دهند. سیم‌کشی متقاطع نوع B، افت درج بسیار کم و برد تا 50 متر، آن را برای اتصال فیبر با چگالی بالا در مراکز داده مدرن ایده‌آل می‌سازد.

• طراحی بریک‌اوت
  1×MPO/APC → 2×MPO/APC (8 فیبر / 4 لاین)
• حداکثر فاصله
  50 متر (OM4) / 30 متر (OM3)
• پشتیبانی از پروتکل
  InfiniBand NDR / Ethernet / NVLink
• روکش LSZH
  OFNR/LSZH، مقاوم در برابر شعله، ایمن

ویژگی‌های کلیدی

• سطوح انتهایی پولیش شده با زاویه 8 درجه MPO-12/APC، بازتاب نور برگشتی (افت بازگشت ≥35 دسی‌بل) را به حداقل می‌رساند و یکپارچگی سیگنال عالی را تضمین می‌کند.
• مکانیزم قفل فشاری-کششی، امکان آزادسازی سریع در رک‌های با چگالی بالا را فراهم می‌کند؛ روکش کابل گرد انعطاف‌پذیر با حداقل شعاع خمش 30 میلی‌متر.
• مطابق با Telcordia GR-1435 و IEC 61754-7، ساخته شده با فیبر چند حالته 50/125 میکرومتر (OM3/OM4).
• سیم‌کشی متقاطع نوع B: فیبر انتقال در پین 1 با فیبر دریافت در پین 12 در انتهای مقابل هم‌تراز می‌شود - بدون نیاز به پیکربندی اضافی.
• تست شده در کارخانه توسط NVIDIA برای عملکرد تضمین شده از جعبه خارج، سازگار با کارت‌های NIC ConnectX-7 و DPUهای BlueField-3.

فناوری و استانداردها

موتور نوری کم‌افت MPO/APC: سوراخ‌های تراز دقیق و پین‌های راهنما، همراه با پرداخت نهایی تماس فیزیکی زاویه‌دار (APC) 8 درجه، افت درج را تا حد ≤0.35 دسی‌بل + 0.0004 × L (L بر حسب متر) پایین نگه می‌دارد. هندسه زاویه‌دار به طور موثری بازتاب‌های برگشتی را از منبع لیزر منحرف می‌کند و کیفیت سیگنال را حتی در لینک‌های بیش از 50 متر حفظ می‌کند.

توپولوژی متقاطع (نوع B): فیبرها به گونه‌ای چیده شده‌اند که لاین 1 (ارسال) در کانکتور اول با لاین 12 (دریافت) در کانکتور مقابل نگاشت می‌شود. این طرح متقاطع برای جفت شدن استاندارد فرستنده و گیرنده الزامی است و هم‌ترازی صحیح Tx-Rx را بدون کابل‌های متقاطع دستی تضمین می‌کند.

اصل کار

کابل به عنوان یک اسپلیتر/کامباینر نوری پسیو عمل می‌کند. در سمت OSFP دو پورتی 800G، کانکتور MPO تکی شامل چهار فیبر ارسال و چهار فیبر دریافت (مجموعاً 8 فیبر) است. در داخل، این 8 فیبر به دو گروه چهار تایی (2 ارسال + 2 دریافت در هر شاخه) تقسیم شده و به دو کانکتور MPO در انتهای تقسیم شده هدایت می‌شوند. هر شاخه یک جفت ارسال 2 فیبر و یک جفت دریافت 2 فیبر را ارائه می‌دهد که امکان سیگنال‌دهی PAM4 دو طرفه 200G را فراهم می‌کند. از آنجایی که فیبرها به صورت متقاطع نوع B هستند، سیگنال نوری از لاین 1 فرستنده و گیرنده A به طور خودکار در لاین 12 فرستنده و گیرنده B قرار می‌گیرد و لینک را بدون هیچ پردازش الکتریکی تکمیل می‌کند.

کاربردها و استقرار معمول

• اتصال یک فرستنده و گیرنده OSFP دو پورتی 800G DR8 (مانند NVIDIA MMA4Z00-NS) در یک سوئیچ اسپاین به دو کارت شبکه 400G OSFP یا QSFP112 جداگانه در سرورهای محاسباتی یا ذخیره‌سازی.
• فعال کردن لینک‌های نوری 200G با استفاده از تنها دو فیبر در هر جهت - ایده‌آل برای ارتقاء زیرساخت‌های موجود 100G.
• توپولوژی‌های اسپاین-لیف با سرعت بالا در مراکز داده هوش مصنوعی و ابری، که در آن اتصال چند حالته برد کوتاه (50 متر) کافی است.
• خوشه‌های NVLink یا InfiniBand که به فن‌اوت فیبر قابل اعتماد و با تأخیر کم از ماژول‌های دو پورتی نیاز دارند.

مشخصات فنی

جدول سفارش و انتخاب

*تمام کابل‌ها پسیو، متقاطع نوع B و دارای پوسته‌های کانکتور سبز NVIDIA (MPO-12/APC) هستند.

چرا MFP7E20-N015 را انتخاب کنیم؟

• بهینه‌سازی شده برای OSFP دو پورتی 800G: برخلاف کابل‌های MPO مستقیم، این کابل اسپلیتر با تغذیه دو کارت شبکه مستقل 400G (یا یک کارت 400G و یک کارت 200G) از پتانسیل کامل فرستنده‌ها و گیرنده‌های دو سرعته 800G بهره می‌برد.
• کیفیت سیگنال برتر: پولیش APC 8 درجه، افت بازگشت >35 دسی‌بل را تضمین می‌کند که به طور قابل توجهی بهتر از کانکتورهای معمولی UPC (فلت فوق‌العاده) مورد استفاده در لینک‌های قدیمی 100G/200G است.
• آماده برای آینده با سرعت 200G در هر لاین: با دو فیبر در هر جهت، به طور بومی از سیگنال‌دهی PAM4 200G پشتیبانی می‌کند - آماده برای استقرارهای نسل بعدی 1.6T.
• دوام و ایمنی: روکش LSZH در صورت آتش‌سوزی، انتشار مواد سمی را کاهش می‌دهد؛ صلاحیت Telcordia GR-1435 قابلیت اطمینان مکانیکی طولانی مدت را تضمین می‌کند.

خدمات و پشتیبانی

• در دسترس بودن: موجودی بیش از 10 میلیون دلار آماده ارسال، شامل کل سری MFP7E20-Nxxx (3 متر تا 50 متر).
• گارانتی: تمام کابل‌ها با گارانتی محدود سازنده در برابر نقص در مواد و ساخت عرضه می‌شوند.
• پشتیبانی فنی: مشاوره 24/7 قبل و بعد از فروش - برای راهنمایی کابل‌کشی یا تأیید سازگاری با متخصصان شبکه ما تماس بگیرید.
• لجستیک: تحویل سریع در سراسر جهان با ردیابی دقیق؛ سفارشات ظرف 24 ساعت پردازش می‌شوند.

سوالات متداول

احتیاط‌های مهم

• سازگاری: فقط با فرستنده‌ها و گیرنده‌هایی که دارای پورت‌های MPO-12/APC (پوسته سبز) هستند، استفاده کنید. به زور در پورت‌های MPO-12/UPC (آبی) قرار ندهید - عدم تطابق زاویه به هر دو کانکتور آسیب می‌رساند.
• محیطی: دمای عملیاتی 0-70 درجه سانتی‌گراد؛ رطوبت 10-85% غیر متراکم. از تماس با مایعات خودداری کنید.
• احتیاط ESD: اگرچه خود کابل حساس به ESD نیست، اما فرستنده‌ها و گیرنده‌هایی که به آن‌ها متصل می‌شود، حساس هستند. هنگام نصب، از شیوه‌های اتصال زمین ESD پیروی کنید.
• شعاع خمش: هرگز کابل را کمتر از 30 میلی‌متر خم نکنید تا از ایجاد ترک‌های ریز و افزایش تضعیف جلوگیری شود.
• کلاس A FCC: این محصول برای استفاده تجاری/صنعتی در نظر گرفته شده است. در محیط مسکونی ممکن است باعث تداخل رادیویی شود.
