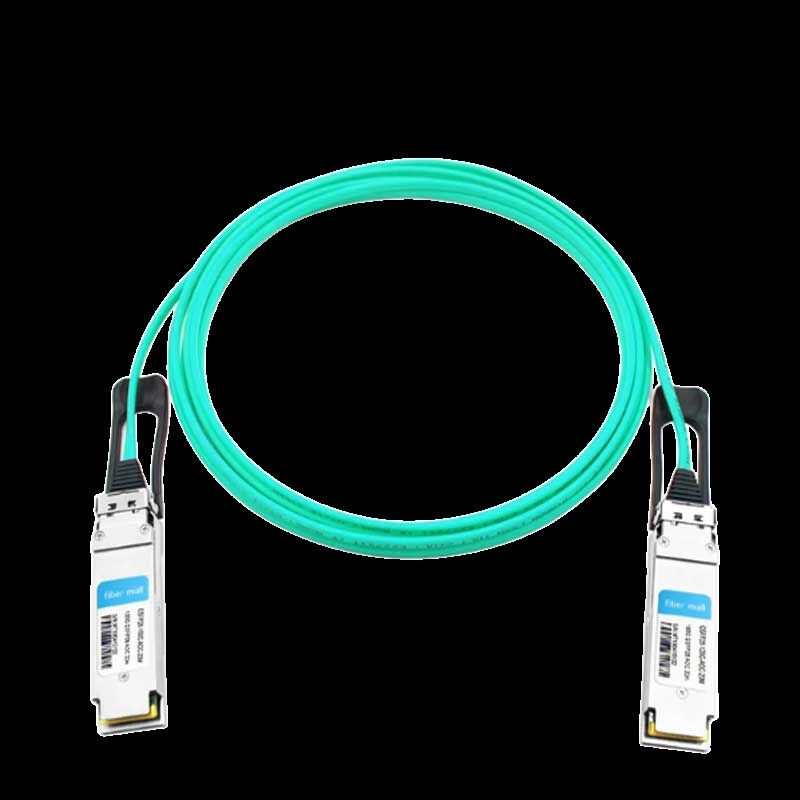

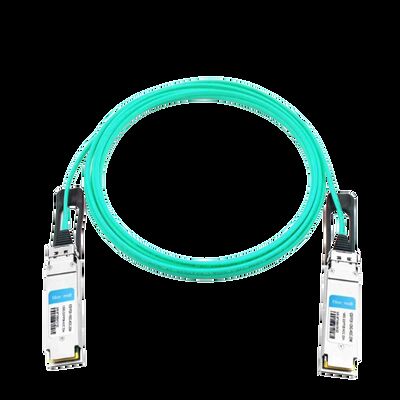

Mellanox MFA1A00-E020 100Gb/s QSFP28 EDR کابل نوری فعال 20m InfiniBand LSZH VCSEL

کابل نوری فعال Mellanox MFA1A00-E020 با سرعت 100 گیگابیت بر ثانیه QSFP28

مزایای کلیدی:MFA1A00-E020 یک کابل نوری فعال مبتنی بر VCSEL است که برای سیستم‌های InfiniBand EDR با سرعت 100 گیگابیت بر ثانیه طراحی شده است. این کابل تأخیر کم و قابل پیش‌بینی را ارائه می‌دهد، تنها 2.2 وات در هر انتها مصرف می‌کند (با بازسازی سیگنال) و از فواصل تا 100 متر پشتیبانی می‌کند - بسیار فراتر از محدودیت‌های کابل‌های پسیو DAC. کانکتورهای QSFP28 قابل تعویض در حین کار، بازسازی سیگنال یکپارچه و تنظیم سیگنال قابل برنامه‌ریزی، آن را به گزینه‌ای ارجح برای محاسبات با کارایی بالا و شبکه‌های متراکم مراکز داده تبدیل کرده است.

• ✔ نرخ داده
  100 گیگابیت بر ثانیه (4× 25G NRZ)
• ✔ برد
  20 متر (OM3/OM4 MMF)
• ✔ مصرف برق
  2.2 وات معمول (بازسازی سیگنال فعال)
• ✔ پروتکل
  InfiniBand EDR / 100GbE

ویژگی‌های کلیدی

• چهار فرستنده-گیرنده فیبر چند حالته در هر انتها، هر کدام با قابلیت 26 گیگابیت بر ثانیه، که فضای کافی برای سیگنال‌دهی EDR را تضمین می‌کند.
• بازسازی سیگنال قابل انتخاب در هر لاین برای فرستنده و گیرنده در سرعت‌های 25 تا 26 گیگابیت بر ثانیه؛ در صورت غیرفعال بودن بازسازی سیگنال، به طور خودکار به نرخ‌های پایین‌تر مذاکره می‌شود.
• دامنه خروجی گیرنده و پیش‌تأکید قابل برنامه‌ریزی، به علاوه اکولایزر ورودی فرستنده و squelch قابل برنامه‌ریزی.
• رابط الکتریکی استاندارد QSFP28 مطابق با SFF-8665؛ مدیریت I²C مطابق با SFF-8636.
• نرخ خطای بیت (BER) بهتر از 1E-15، روکش LSZH (کم دود بدون هالوژن)، مطابق با RoHS.

فناوری و استانداردها

معماری VCSEL + DSP:هر انتهای MFA1A00-E020 شامل چهار آرایه VCSEL 850 نانومتری و آشکارسازهای PIN مربوطه است. قابلیت بازسازی سیگنال داخلی (CDR) چشم سیگنال را برای هر دو Tx و Rx تمیز می‌کند و به کابل اجازه می‌دهد برد را افزایش دهد و در عین حال نرخ خطای بیت را زیر 10⁻¹⁵ حفظ کند. اکولایزر ورودی قابل برنامه‌ریزی، تلفات مسیر PCB را جبران می‌کند و پیش‌تأکید خروجی سیگنال را برای برآورده کردن الزامات ماسک سختگیرانه InfiniBand شکل می‌دهد.

مدیریت و عیب‌یابی:از طریق رابط I²C (SFF-8636)، میزبان‌ها می‌توانند مانیتورهای دما، ولتاژ و توان نوری را بخوانند، و همچنین اکولایزاسیون و دامنه خروجی را تنظیم کنند - که امکان تنظیم دقیق برای لینک‌های حیاتی را فراهم می‌کند.

اصل کار

MFA1A00-E020 سیگنال‌های الکتریکی 25G NRZ را از پورت QSFP28 میزبان با استفاده از چهار لیزر VCSEL به سیگنال‌های نوری تبدیل می‌کند. این سیگنال‌های نوری از طریق فیبرهای چند حالته موازی به انتهای دور منتقل می‌شوند، جایی که دیودهای نوری PIN آن‌ها را دوباره به داده‌های الکتریکی تبدیل می‌کنند. مدارهای بازیابی ساعت و داده داخلی (CDR) می‌توانند برای بازسازی سیگنال‌ها فعال شوند و لرزش انباشته شده در رابط الکتریکی را حذف کنند. از آنجایی که کابل "فعال" است، به غیر از ولتاژ 3.3 ولت ارائه شده توسط اسلات میزبان، به منبع تغذیه خارجی نیاز ندارد و تمام تبدیل نوری در داخل محفظه کانکتور اتفاق می‌افتد.

کاربردها و استقرار معمول

• خوشه‌های InfiniBand EDR در محیط‌های HPC (ابرکامپیوترهای Top500، آزمایشگاه‌های تحقیقاتی).
• اتصالات برگ-ستون 100G اترنت در مراکز داده مجازی شده.
• اتصال ذخیره‌سازی به سوئیچ برای توان عملیاتی بالا NVMe-over-Fabrics.
• لینک‌های نوری برد کوتاه که در آن‌ها کابل‌های DAC بیش از حد سنگین یا محدود به برد هستند (20 متر تا 100 متر).

مشخصات فنی

جدول انتخاب (بخشی)

چرا MFA1A00-E020 را انتخاب کنیم؟

• برد بیشتر در مقابل DAC:در 20 متر، به راحتی فواصل از بالای رک تا انتهای ردیف را پوشش می‌دهد که در آن کابل‌های مسی پسیو به تکرارکننده سیگنال نیاز دارند یا بیش از حد حجیم می‌شوند.
• بازسازی سیگنال یکپارچه:برخلاف AOCهای پسیو یا خطی، سری MFA1A00 شامل مدارهای CDR واقعی در هر چهار لاین است که لرزش را حذف کرده و انطباق با ماسک‌های سختگیرانه InfiniBand EDR را تضمین می‌کند.
• کمترین مصرف برق در کلاس خود:2.2 وات معمول (با بازسازی سیگنال) بار حرارتی را در سوئیچ‌ها و کارت‌های شبکه با تراکم بالا کاهش می‌دهد و به PUE کلی مرکز داده کمک می‌کند.
• تنظیم سیگنال قابل برنامه‌ریزی:تنظیم دقیق اکولایزاسیون و پیش‌تأکید از طریق I²C - ارزشمند برای عیب‌یابی لینک‌های حاشیه‌ای یا ادغام سیستم سفارشی.

خدمات و پشتیبانی

• موجودی:بیش از 10 میلیون دلار موجودی، شامل سری کامل MFA1A00-Exxx از 1 متر تا 100 متر.
• گارانتی:گارانتی سخت‌افزاری محدود 1 ساله (تعمیر/تعویض قطعات).
• پشتیبانی فنی:کمک مهندسی 24/7 برای سوالات استقرار و سازگاری.
• تحویل:ارسال جهانی با ردیابی بی‌درنگ؛ اکثر سفارشات ظرف 24 ساعت تکمیل می‌شوند.

سوالات متداول

احتیاط‌های مهم

• حساسیت ESD:اگرچه مجموعه کابل مقاوم است، کانکتورهای QSFP28 حاوی قطعات حساس به الکتریسیته ساکن هستند. با استفاده از بندهای مچی زمین شده کار کنید و روی تشک‌های ضد الکتریسیته ساکن قرار دهید.
• شعاع خمش:برای جلوگیری از آسیب نوری، فیبر را کمتر از 30 میلی‌متر خم نکنید.
• محدوده دما:فقط در دمای بدنه 0 تا 70 درجه سانتیگراد کار کنید؛ قرار گرفتن طولانی مدت در معرض دماهای شدید ممکن است طول عمر VCSEL را کاهش دهد.
• تمیز کردن کانکتور:قبل از هر بار اتصال، کانکتورهای سبک MPO (داخل قفس QSFP28) را بررسی و تمیز کنید - از پاک‌کننده‌های نوری تأیید شده استفاده کنید.
• محصول لیزری کلاس 1:مطابق با IEC 60825-1. از تماس مستقیم چشم با دهانه خودداری کنید.
