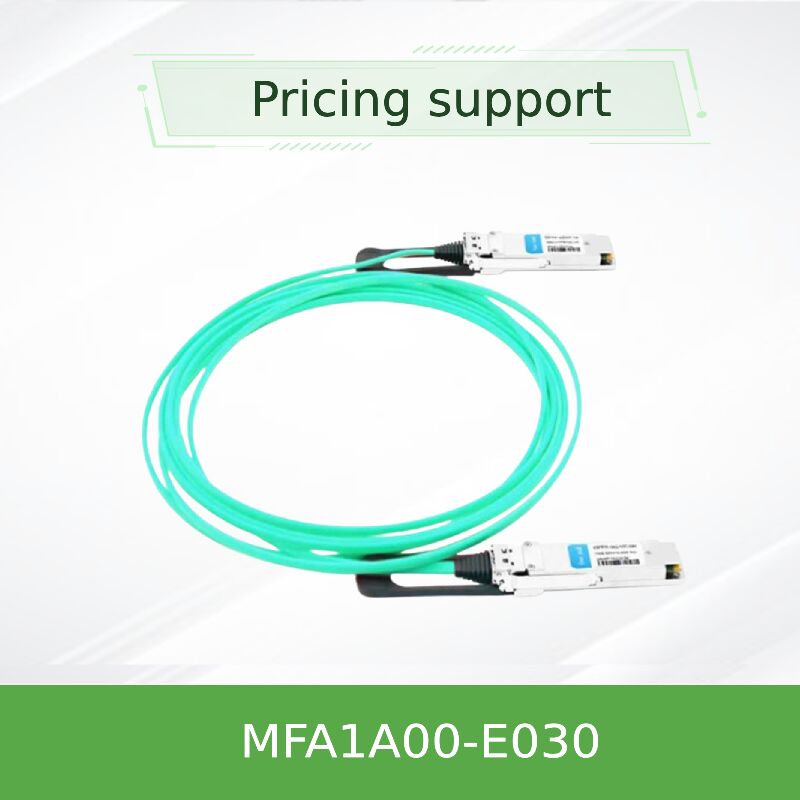

کابل نوری فعال Mellanox MFA1A00-E030 100Gb/s QSFP28 EDR به طول 30 متر InfiniBand LSZH VCSEL

کابل نوری فعال Mellanox MFA1A00-E030 100Gb/s QSFP28

مزایای کلیدی: MFA1A00-E030 یک کابل نوری فعال مبتنی بر VCSEL است که برای محیط‌های InfiniBand EDR 100Gb/s طراحی شده است. این کابل تأخیر فوق‌العاده کم و قابل پیش‌بینی را تضمین می‌کند، تنها 2.2 وات در هر انتها مصرف می‌کند (با فعال بودن بازتایمینگ) و از فواصل تا 30 متر پشتیبانی می‌کند — که افزایشی قابل توجه نسبت به راه‌حل‌های مسی پسیو است. این AOC با کانکتورهای QSFP28 قابل تعویض در حین کار، قابلیت بازتایمینگ یکپارچه و شکل‌دهی سیگنال قابل برنامه‌ریزی، انتخاب ایده‌آلی برای خوشه‌های محاسباتی با کارایی بالا و توپولوژی‌های مراکز داده متراکم است.

• ✔ نرخ داده
  100Gb/s (4× 25G NRZ)
• ✔ برد
  30 متر (OM3/OM4 MMF)
• ✔ مصرف برق
  2.2 وات معمول (بازتایمینگ روشن)
• ✔ پشتیبانی پروتکل
  InfiniBand EDR / 100GbE

ویژگی‌های کلیدی

• چهار فرستنده و گیرنده فیبر چند حالته مستقل در هر انتها، که هر کدام برای عملیات 26Gb/s درجه‌بندی شده‌اند و حاشیه کافی برای سیگنال‌دهی EDR را فراهم می‌کنند.
• بازتایمینگ قابل انتخاب در هر لاین برای فرستنده و گیرنده در سرعت‌های 25 تا 26 گیگابیت بر ثانیه؛ به طور خودکار با نرخ‌های داده پایین‌تر هنگام دور زدن بازتایمینگ سازگار می‌شود.
• دامنه خروجی گیرنده و پیش‌تأکید کاملاً قابل برنامه‌ریزی، به علاوه اکولایزر ورودی فرستنده و تابع squelch قابل برنامه‌ریزی.
• رابط الکتریکی استاندارد QSFP28 مطابق با SFF-8665 با مدیریت I²C مطابق با مشخصات SFF-8636.
• نرخ خطای بیت کمتر از 1E-15، روکش کم دود و بدون هالوژن (LSZH) و ساختار مطابق با RoHS.

فناوری و استانداردها

معماری پیشرفته VCSEL + CDR: هر انتهای MFA1A00-E030 چهار آرایه VCSEL 850 نانومتری را با آشکارسازهای نوری PIN منطبق ادغام می‌کند. مدارهای بازیابی ساعت و داده (CDR) تعبیه شده در هر لاین می‌توانند برای بازتایمینگ سیگنال‌های ارسالی و دریافتی فعال شوند و به طور موثر لرزش انباشته شده را حذف کرده و یک نمودار چشمی تمیز را در کل لینک 30 متری تضمین کنند. اکولایزر ورودی قابل برنامه‌ریزی، تلفات فرکانس بالا روی برد میزبان را جبران می‌کند، در حالی که پیش‌تأکید خروجی سیگنال را برای برآورده کردن الزامات ماسک سختگیرانه InfiniBand EDR شکل می‌دهد.

تشخیص دیجیتال جامع: از طریق رابط I²C (SFF-8636)، سیستم‌های میزبان می‌توانند به نظارت بلادرنگ دما، ولتاژ تغذیه و سطوح توان نوری دسترسی داشته باشند. علاوه بر این، تنظیمات اکولایزاسیون و دامنه خروجی را می‌توان به صورت پویا تنظیم کرد و امکان تنظیم دقیق برای برنامه‌های حیاتی یا بهینه‌سازی لینک را فراهم می‌کند.

اصل کار

MFA1A00-E030 سیگنال‌های الکتریکی 25G NRZ ورودی از پورت QSFP28 میزبان را با استفاده از چهار لیزر VCSEL موازی به سیگنال‌های نوری تبدیل می‌کند. این سیگنال‌های نوری از طریق فیبرهای چند حالته مجزا به انتهای راه دور منتشر می‌شوند، جایی که دیودهای نوری PIN تبدیل نور به الکتریسیته را انجام می‌دهند. مدارهای CDR یکپارچه می‌توانند به صورت انتخابی برای بازتایمینگ جریان‌های داده درگیر شوند و تخریب سیگنال ناشی از تلفات مسیر PCB یا بازتاب کانکتور را از بین ببرند. تمام اجزای فعال مستقیماً از منبع تغذیه استاندارد 3.3 ولت از اسلات میزبان تغذیه می‌شوند و تبدیل نوری کامل در داخل محفظه کانکتور اتفاق می‌افتد و تجربه پلاگین و بازی بدون دردسر را ارائه می‌دهد.

کاربردها و استقرار معمول

• خوشه‌های InfiniBand EDR در محیط‌های HPC (ابرکامپیوترهای Top500، مؤسسات تحقیقاتی، آزمایشگاه‌های شبیه‌سازی).
• اتصالات برگ-ستون 100G اترنت در مراکز داده مجازی شده و شبکه‌های ارائه‌دهنده ابر.
• اتصال پرسرعت ذخیره‌سازی به سوئیچ برای NVMe-oF و سیستم‌های فایل توزیع شده.
• پیوندهای نوری با برد کوتاه تا متوسط که در آن‌ها کابل‌های DAC سنگین، انعطاف‌ناپذیر یا محدود به فواصل کوتاه‌تر هستند.

مشخصات فنی

جدول انتخاب (بخشی)

چرا MFA1A00-E030 را انتخاب کنیم؟

• برد گسترده‌تر نسبت به DAC: در 30 متر، این AOC به راحتی فواصل بالای رک تا انتهای ردیف را پوشش می‌دهد که در آن کابل‌های مسی پسیو به تکرارکننده‌های فعال نیاز دارند یا مسیریابی آن‌ها بسیار دشوار می‌شود.
• قابلیت بازتایمینگ واقعی: برخلاف راه‌حل‌های نوری پسیو یا خطی، سری MFA1A00 دارای مدارهای CDR اختصاصی در هر چهار لاین است که انطباق با مشخصات یکپارچگی سیگنال سختگیرانه InfiniBand EDR را تضمین می‌کند.
• بهره‌وری انرژی پیشرو در صنعت: با مصرف تنها 2.2 وات معمول (با فعال بودن بازتایمینگ)، بار حرارتی را در سوئیچ‌ها و کارت‌های شبکه با تراکم بالا به حداقل می‌رساند و به بهبود PUE مرکز داده کمک می‌کند.
• بهینه‌سازی سیگنال قابل برنامه‌ریزی در میدان: اکولایزاسیون و پیش‌تأکید را از طریق رابط I²C تنظیم کنید — ابزاری ارزشمند برای عیب‌یابی لینک‌های مرزی یا ادغام سیستم سفارشی.

خدمات و پشتیبانی

• موجودی: بیش از 10 میلیون دلار موجودی، شامل سری کامل MFA1A00-Exxx از طول 1 متر تا 100 متر.
• گارانتی: گارانتی محدود سخت‌افزاری 1 ساله که تعمیر یا تعویض قطعات را پوشش می‌دهد.
• پشتیبانی فنی: کمک مهندسی 24/7 برای استقرار، سازگاری و سوالات عیب‌یابی.
• تحویل: حمل و نقل جهانی با ردیابی بی‌درنگ؛ اکثر سفارشات ظرف 24 ساعت انجام می‌شوند.

سوالات متداول

احتیاط‌های مهم

• حساسیت ESD: اگرچه مونتاژ کابل از نظر مکانیکی مقاوم است، کانکتورهای QSFP28 حاوی اجزای حساس به الکتریسیته ساکن هستند. همیشه با استفاده از بندهای مچی زمین شده و تشک‌های ضد الکتریسیته ساکن کار کنید.
• حداقل شعاع خمش: فیبر را کمتر از 30 میلی‌متر خم نکنید تا از تخریب نوری یا آسیب دائمی جلوگیری شود.
• محدوده دما: فقط در دمای بدنه 0 تا 70 درجه سانتیگراد کار کنید؛ قرار گرفتن طولانی مدت خارج از این محدوده ممکن است بر قابلیت اطمینان VCSEL تأثیر بگذارد.
• تمیز کردن کانکتور: قبل از هر بار اتصال، مخاطبین نوری داخل قفس QSFP28 را با استفاده از پاک‌کننده‌های نوری تأیید شده بازرسی و تمیز کنید.
• محصول لیزر کلاس 1: مطابق با IEC 60825-1. از تماس مستقیم چشم با دهانه خودداری کنید.
