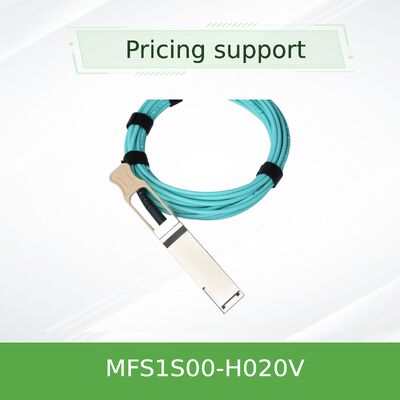

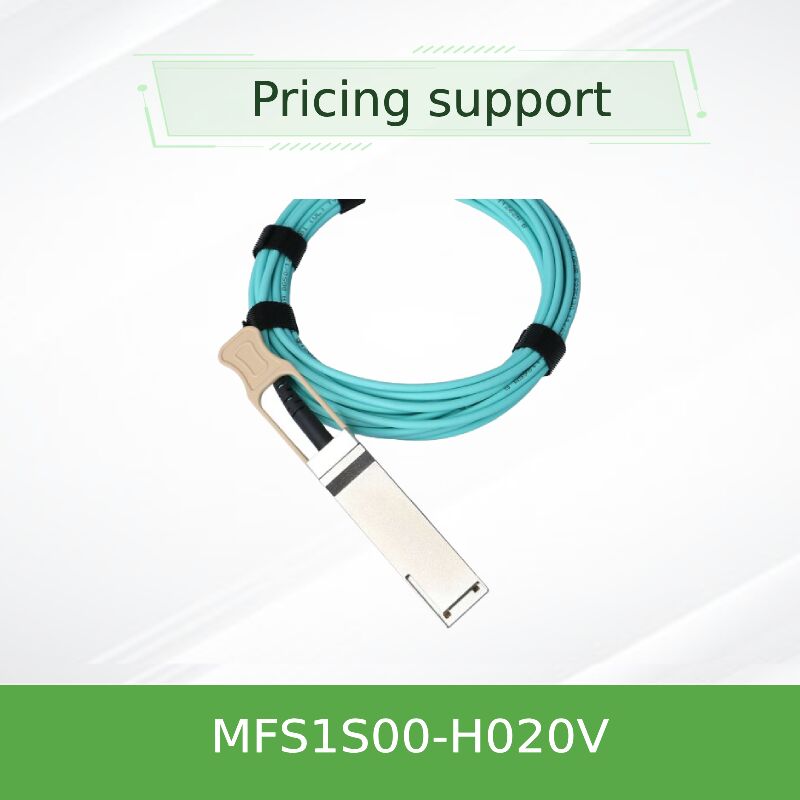

کابل نوری فعال NVIDIA Mellanox MFS1S00-H020V 200Gb/s QSFP56 20 متری AOC برای HDR InfiniBand

کابل نوری فعال با برد متوسط 20 متری که از فناوری VCSEL بهره می‌برد - با سرعت 200 گیگابیت بر ثانیه از طریق فیبر چند حالته برای اتصالات مرکز داده HDR InfiniBand و 200GbE با تشخیص دیجیتال یکپارچه و مصرف انرژی کم.

• پهنای باند تجمعی 200 گیگابیت بر ثانیه از طریق 4 کانال 50 گیگابیت بر ثانیه PAM4 در هر انتها
• طول 20 متر با قطر 3.0 میلی‌متر، روکش فیبر دوگانه با استاندارد LSZH
• پشتیبانی از InfiniBand HDR (200 گیگابیت بر ثانیه) و 200 گیگابیت اترنت
• نظارت کامل بر تشخیص دیجیتال (DDM): توان نوری، دما، ولتاژ، جریان بایاس
• فرم فاکتور QSFP56 قابل تعویض در حین کار، مطابق با SFF-8665، توان معمول 5.0 وات در هر انتها

• توان 200 گیگابیت بر ثانیه: چهار کانال 50 گیگابیت بر ثانیه PAM4 در هر جهت، مجموع 200 گیگابیت بر ثانیه فول duplex.
• فناوری VCSEL: لیزرهای گسیل‌کننده سطح حفره عمودی برای انتقال قابل اعتماد و کم‌هزینه چند حالته در مسافت 20 متر.
• قابلیت بازسازی سیگنال (Retiming): بازسازی سیگنال قابل انتخاب در تمام کانال‌ها تا 50 گیگابیت بر ثانیه برای بهینه‌سازی سیگنال.
• نظارت بر تشخیص دیجیتال (DDM): نظارت بلادرنگ بر توان نوری، دما، ولتاژ و جریان بایاس برای نگهداری پیشگیرانه.
• اکولایزاسیون قابل برنامه‌ریزی: اکولایزاسیون ورودی فرستنده و پیش‌تأکید خروجی گیرنده برای بهینه‌سازی لینک.

MFS1S00-H020V مطابق با SFF-8665 (الکتریکی QSFP56) و SFF-8636 (رابط مدیریت) است. این کابل از مدولاسیون 4x 50 گیگابیت بر ثانیه PAM4 بر روی فیبر چند حالته (OM3/OM4) استفاده می‌کند. پشتیبانی از InfiniBand HDR (IBTA 1.5) و 200GBASE-SR4 اترنت. یکپارچه CDR (بازیابی کلاک و داده) در هر کانال با انتخاب نرخ برای 25.78125 گیگابیت بر ثانیه NRZ (EDR) یا 26.5625 گیگابیت بر ثانیه PAM4 (HDR). مطابق با RoHS.

MFS1S00-H020V سیگنال‌های الکتریکی 50 گیگابیت بر ثانیه PAM4 را از هاست به سیگنال‌های نوری با استفاده از چهار لیزر VCSEL در یک انتها تبدیل می‌کند. این سیگنال‌ها از طریق فیبر چند حالته عبور کرده و در انتهای دیگر توسط فتودیودها به سیگنال الکتریکی تبدیل می‌شوند. تابع یکپارچه بازسازی سیگنال سیگنال را با استفاده از مدارهای CDR بازسازی می‌کند، لرزش را کاهش داده و برد را افزایش می‌دهد. تشخیص دیجیتال به طور مداوم سلامت لینک را نظارت می‌کند و بازخورد بلادرنگ را از طریق رابط I²C برای بهینه‌سازی لینک و پیش‌بینی خطا ارائه می‌دهد.

• شبکه‌های InfiniBand HDR: اتصال سوئیچ‌های QM8700/QM8790 به آداپتورهای ConnectX-6/7 در چندین رک.
• شبکه‌های 200GbE: اتصال سوئیچ‌های Spectrum SN3700/SN4600 برای پهنای باند بالای اترنت تا 20 متر.
• از بالای رک به رک مجاور: اتصالات برد متوسط بین رک‌های همسایه.
• خوشه‌های ذخیره‌سازی: استقرار RDMA over Converged Ethernet (RoCE) و NVMe-oF که به برد طولانی‌تری نیاز دارند.

توجه: دمای عملیاتی 0 تا 70 درجه سانتی‌گراد، دمای ذخیره‌سازی -40 تا 85 درجه سانتی‌گراد. حداقل شعاع خمش 30 میلی‌متر. پشتیبانی از برد تا 100 متر با طول‌های بیشتر (H050V، H100V). تلرانس طول: ±0.5 متر برای طول 20 متر.

• در مقایسه با مس پسیو: برد طولانی‌تر (20 متر) با وزن کمتر، جریان هوای بهتر و ایمنی کامل در برابر تداخل الکترومغناطیسی.
• در مقایسه با مس اکتیو (ACC): راه‌حل نوری ایزولاسیون گالوانیکی و قابلیت برد طولانی‌تر را فراهم می‌کند.
• بازسازی سیگنال یکپارچه: کیفیت سیگنال و عملکرد لرزش را در مقایسه با AOC های استاندارد در فاصله 20 متری بهبود می‌بخشد.
• پشتیبانی کامل DDM: نظارت بلادرنگ بر توان نوری و دما برای نگهداری پیشگیرانه و پیش‌بینی خطا.
• انعطاف‌پذیری برد متوسط: ایده‌آل برای اتصالات بین رک‌های مجاور یا در امتداد راهروها.

ما مشاوره فنی 24/7، خدمات RMA و پشتیبانی طراحی زیرساخت کابل‌کشی را ارائه می‌دهیم. هر MFS1S00-H020V با گارانتی 1 ساله و تست 100% کارخانه‌ای پشتیبانی می‌شود. طول‌های سفارشی برای سفارشات حجمی موجود است. موجودی ما ارسال همان روز را برای اقلام موجود تضمین می‌کند. پشتیبانی پیش از فروش برای تأیید سازگاری فرستنده-گیرنده و محاسبه بودجه لینک در دسترس است.

پ: بله، این کابل کاملاً با آداپتورهای ConnectX-6 (HDR) و ConnectX-5 (EDR) سازگار است. برد 20 متری به خوبی در بودجه نوری HDR قرار می‌گیرد.

پ: بله، با تنظیمات مناسب انتخاب نرخ، از حالت 2x50G PAM4 یا 4x25G NRZ پشتیبانی می‌کند و برای 100GbE قابل استفاده است.

پ: مصرف برق 5.0 وات در هر انتها به طور معمول است و به دلیل بازسازی سیگنال یکپارچه و درایورهای VCSEL، مستقل از طول است.

پ: خیر، این کابل پلاگ اند پلی است. کابل به طور خودکار پروتکل و سرعت را با هاست مذاکره می‌کند.

پ: حداقل شعاع خمش 30 میلی‌متر است. از خم شدن‌های شدید برای حفظ یکپارچگی سیگنال خودداری کنید.

• حساسیت ESD: هنگام قرار دادن در قفسه‌های QSFP از بندهای مچی زمین شده استفاده کنید. کانکتورها با درپوش‌های محافظ عرضه می‌شوند - فقط بلافاصله قبل از نصب آن‌ها را بردارید.
• قبل از استفاده تمیز کنید: همیشه کانکتورهای نوری را قبل از قرار دادن با پاک‌کننده‌های یک‌کلیکی مناسب تمیز کنید - آلودگی باعث خطاهای لینک می‌شود.
• شعاع خمش: از شعاع خمش 30 میلی‌متر تجاوز نکنید؛ از کشش روی کانکتورها خودداری کنید.
• دمای عملیاتی: دمای محیط را در محدوده 0 تا 70 درجه سانتی‌گراد اطمینان حاصل کنید.
• ذخیره‌سازی: در محیطی تمیز و خشک بین -40 تا 85 درجه سانتی‌گراد نگهداری کنید.
