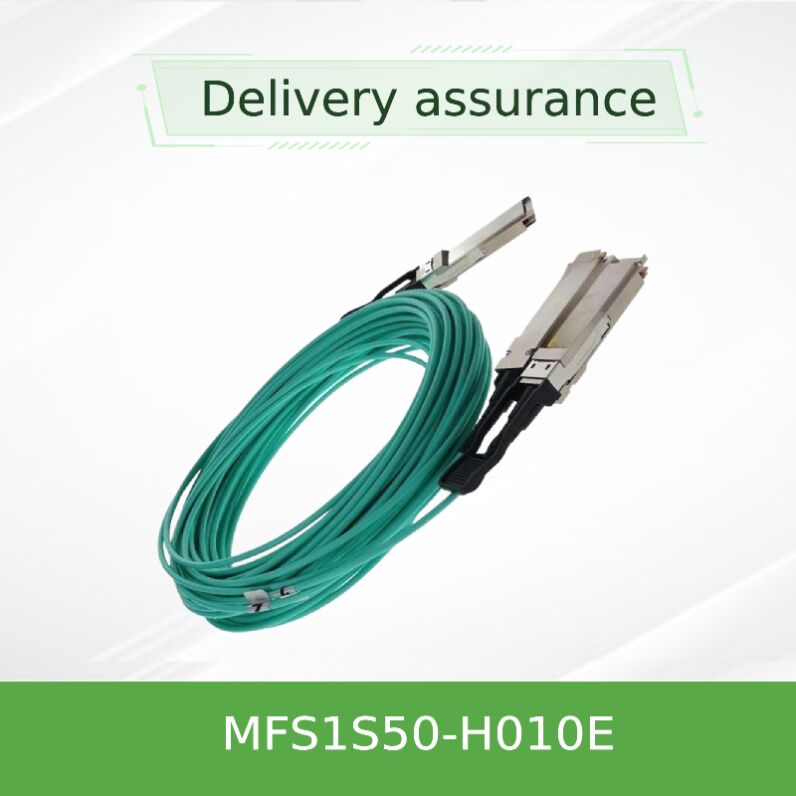

کابل تقسیم کننده نوری فعال NVIDIA Mellanox MFS1S50-H010E 200 گیگابیت بر ثانیه به 2x100 گیگابیت بر ثانیه QSFP56 طول 10 متر AOC
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MFS1S50-H015E |
| مدرک: | MFS1S50-H0xxV.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| در دسترس بودن: | سهام | گارانتی: | 1 سال |
|---|---|---|---|
| وضعیت: | نو و اصل | تکنولوژی: | بی نهایت |
| تایپ کنید: | کابل AOC Mellanox | طول کابل: | 10 متر |
| مدل: | MFS1S50-H015E | نام: | کابل نوری فعال Mellanox AOC 200 گیگابایت در ثانیه به 2x100GB/S IB HDR QSFP56 به 2 MFS1S50-H005E MFS1 |
| کلمه کلیدی: | کابل | ||
| برجسته کردن: | کابل تقسیم کننده QSFP56 200 گیگابیت بر ثانیه Mellanox,کابل نوری فعال NVIDIA Mellanox طول 10 متر,کابل تقسیم کننده QSFP56 با 2x100 گیگابیت بر ثانیه,NVIDIA Mellanox active optical cable 10m,QSFP56 splitter cable with 2x100Gb/s |
||
توضیحات محصول
Cost-effective 10-meter active optical splitter cable featuring VCSEL technology—converts a single 200Gb/s QSFP56 port into two independent 100Gb/s QSFP56 connections for HDR InfiniBand and 200GbE data center topologies.
- معماری شکستن 200Gb/s تا 2x100Gb/s (4x50G PAM4 تا 2x2x50G)
- طول 10 متر با فیبر چند حالت آب، ژاکت LSZH
- پشتیبانی از InfiniBand HDR (200G) به HDR100 (100G) و 200GbE به 100GbE
- آمپلیتود خروجی Rx قابل برنامه ریزی و تاکید قبلی -- نظارت دیجیتال تشخیصی
- کانکتورهای QSFP56 قابل اتصال گرم، سازگار با SFF-8665، 4.5W (آخر 200G) / 3.0W (آخر 100G)
- معماری شکستن:یک انتهای 200Gb / s QSFP56 به دو انتهای 100Gb / s QSFP56 تقسیم می شود که برای اتصالات سوئیچ به سرور ایده آل است.
- تکنولوژی VCSEL:ليزر هاي عمودي سطحي براي انتقال قابل اعتماد و کم هزینه در عرض 10 متر
- پشتیبانی از نرخ داده دوگانه:200G HDR به 2x100G HDR100 (InfiniBand) یا 200GbE به 2x100GbE.
- نظارت دیجیتال تشخیصی (DDM):نظارت در زمان واقعی بر قدرت نوری، دمای، ولتاژ و جریان انحراف در هر خط.
- مصرف برق کم:4.5 وات در انتهای 200G، 3.0 وات در هر انتهای 100G
MFS1S50-H010E باSFF-8665(QSFP56 الکتریکی) وSFF-8636(مواصفات مدیریت).4x 50Gb/s PAM4 مدولاسیوندر انتهای 200G، به 2x2x50G PAM4 در دو انتهای 100G تقسیم می شود.InfiniBand HDR/HDR100(IBTA 1.5) و200GBASE-SR4 / 100GBASE-SR2اترنت، یکپارچهCDR (ساعت و بازیابی داده)در هر خط با نرخ انتخاب شده برای 25.78125 GBd NRZ یا 26.5625 GBd PAM4.
MFS1S50-H010E سیگنال های الکتریکی 50Gb / s PAM4 را از پورت میزبان 200G به سیگنال های نوری با استفاده از چهار لیزر VCSEL تبدیل می کند.چهار خط نوری به دو گروه از هر دو خط تقسیم می شوند.، به دو کانکتور 100G QSFP56 جداگانه هدایت می شود. در هر انتهای 100G، فتودتکتورها سیگنال های نوری را به الکتریکی تبدیل می کنند.برنامه ریزی مجدد CDRتشخیص دیجیتال به طور مداوم وضعیت پیوند را نظارت می کند و بازخورد در زمان واقعی از طریق رابط I2C را فراهم می کند.
- اتصال به سرور:یک پورت سوئیچ 200G QM8700 را به دو آداپتور 100G ConnectX-6/7 متصل کنید.
- 200GbE به 100GbE شکستن:یک سوئیچ طیف 200G را به دو سرور یا گره ذخیره سازی 100G متصل کنید.
- فان-آوت:استفاده موثر از پورت های سوئیچ با چگالی بالا برای زیرساخت های مخلوط سرعت
- خوشه هاي HDR100:ساخت پارچه های HDR100 مقرون به صرفه با استفاده از سوئیچ های HDR با کابل های شکسته.
| مدل | طول | کانکتور 200G | 100G End Connector (قرص آخر 100G) | نوع فیبر | قدرت (آخر 200G) | پروتکل ها |
|---|---|---|---|---|---|---|
| MFS1S50-H010E | 10 متر | QSFP56 (200G) | 2x QSFP56 (100G) | MMF OM3/OM4 | 4.5W (معمولی) | HDR/HDR100، 200/100GbE |
| MFS1S50-H005E | 5 متر | QSFP56 (200G) | 2x QSFP56 (100G) | صندوق های پولی | 4.5W | HDR/HDR100 |
| MFS1S50-H020E | 20 متر | QSFP56 (200G) | 2x QSFP56 (100G) | صندوق های پولی | 4.5W | HDR/HDR100 |
توجه: دمای کار 0°C تا 70°C، ذخیره سازی -40°C تا 85°C. حداقل شعاع خم 30mm. قدرت نهایی 100G: 3.0W معمولی.
- در مقابل اسپلاتر مس منفعل:دسترسي بلندتر (10 متر) با وزن کمتر، جريان هوا بهتر و مصونيت کامل EMI.
- در مقابل AOC های جداگانه:یک کابل واحد هزینه را کاهش می دهد و مدیریت کابل را برای برنامه های مورد نیاز ساده می کند.
- بازنگری یکپارچه:کیفیت سیگنال و عملکرد جیتر در فاصله را بهبود می بخشد.
- پشتیبانی کامل DDM:نظارت بر قدرت نوری و درجه حرارت در زمان واقعی در هر بندر برای نگهداری فعال.
- بهینه سازی HDR100:مناسب برای ساخت پارچه های 100G مقرون به صرفه با استفاده از پورت های سوئیچ 200G.
ما مشاوره فنی 24/7، خدمات RMA و پشتیبانی از طراحی زیرساخت های کابل را ارائه می دهیم. هر MFS1S50-H010E توسط یک گارانتی 1 ساله و 100٪ آزمایش کارخانه پشتیبانی می شود.طول های سفارشی در دسترس برای سفارشات حجم. موجودی ما تضمین می کند ارسال همان روز برای موارد موجود. پشتیبانی قبل از فروش برای تایید سازگاری گیرنده و محاسبه بودجه لینک در دسترس است.
الف:بله، دقیقاً برای این مورد طراحی شده است. سوئیچ 200G HDR به دو آداپتور HDR100.
الف:بله، هر دو پروتکل 200GbE/100GbE و InfiniBand HDR/HDR100 را پشتیبانی می کند.
الف:هر انتهای 100G تقریباً 3.0W معمولی، حداکثر 3.5W مصرف می کند.
الف:هر دو سر 100G باید برای عملکرد مناسب به پورت های معتبر متصل شوند؛ کابل برای استفاده از یک سر طراحی نشده است.
الف:حداقل شعاع خم شدن 30 ميلي متره از خم شدن هاي تيز براي حفظ صداقت سيگنال اجتناب کنيد
- حساسیت ESD:هنگام قرار دادن در قفس های QSFP، از بند مچ دست های زمین شده استفاده کنید.
- قبل از استفاده تمیز کنید:همیشه کانکتورهای نوری را با پاک کننده های مناسب یک کلیک قبل از قرار دادن تمیز کنید. آلودگی باعث ایجاد خطاهای پیوند می شود.
- شعاع خم:از شعاع خم شدن 30 میلی متر فراتر نروید؛ از تنش در کانکتورها اجتناب کنید.
- دمای کار:اطمینان حاصل شود که دمای محیط در حدود ۰°C ۰٫۷۰°C باشد.
- ذخیره سازی:در محیط تمیز و خشک بین -40°C تا 85°C نگهداری شود.
