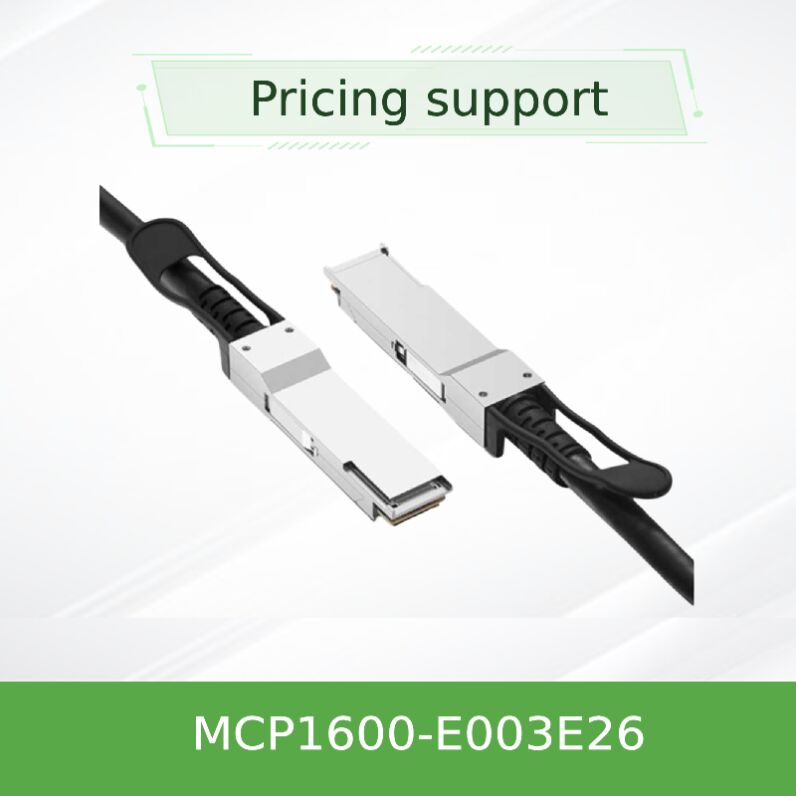

کابل مسی مستقیم پسیو NVIDIA Mellanox MCP1600-E003E26 با سرعت 100 گیگابیت بر ثانیه QSFP28 – 3 متر، EDR InfiniBand، تأخیر کم، مصرف انرژی نزدیک به صفر برای اتصالات مراکز داده
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MCP1600-E003E26 |
| مدرک: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| در دسترس بودن: | سهام | گارانتی: | 1 سال |
|---|---|---|---|
| وضعیت: | نو و اصل | تکنولوژی: | بی نهایت |
| تایپ کنید: | کابل AOC Mellanox | طول کابل: | 3 متر |
| نام: | کابل DAC Mellanox MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG کابل شبکه Infiniban | کلمه کلیدی: | کابل Mellanox DAC |
| برجسته کردن: | MCP1600-E003E26,کابل مسی اتصال مستقیم غیرفعال QSFP28,کابل DAC غیرفعال 100 گیگابیت بر ثانیه,QSFP28 Passive Direct Attach Copper Cable,100Gb/s Passive DAC Cable |
||
توضیحات محصول
کابل مسی غیرفعال 3 متری مقرون به صرفه که توان عملیاتی 100 گیگابیت بر ثانیه را برای برنامه های EDR InfiniBand و 100GbE ارائه می دهد - با مصرف برق نزدیک به صفر، تأخیر فوق العاده کم و یکپارچگی سیگنال قوی برای اتصالات مرکز داده با برد کوتاه.
- پهنای باند تجمعی 100 گیگابیت بر ثانیه از طریق 4 کانال NRZ 25 گیگابیت بر ثانیه در هر جهت
- طول 3 متر با هادی های 26AWG، روکش مشکی LSZH
- پشتیبانی از InfiniBand EDR (100 گیگابیت بر ثانیه) و اترنت 100 گیگابیتی
- مصرف برق نزدیک به صفر (<0.1 وات) | نرخ خطای بیت بهتر از 1E-15
- فرم فاکتور QSFP28 قابل تعویض در حین کار، مطابق با SFF-8665، مطابق با RoHS
- توان عملیاتی 100 گیگابیت بر ثانیه: چهار کانال NRZ 25 گیگابیت بر ثانیه در هر جهت، مجموع 100 گیگابیت بر ثانیه فول دوبلکس.
- طراحی مسی غیرفعال: بدون قطعات فعال - کمترین هزینه، تأخیر صفر و مصرف برق تقریباً صفر.
- هادی های 26AWG: بهینه شده برای برد 3 متر با یکپارچگی سیگنال عالی.
- مستقل از پروتکل: پشتیبانی از InfiniBand EDR و 100GbE با مذاکره خودکار.
- تست دقیق: 100% تست تولید برای BER <1E-15 با سیستم های Mellanox.
MCP1600-E003E26 مطابق با SFF-8665 (الکتریکی QSFP28) و SFF-8636 (رابط مدیریت) است. از مدولاسیون NRZ 4x 25 گیگابیت بر ثانیه بر روی جفت های مسی توئینکس استفاده می کند. پشتیبانی از InfiniBand EDR (IBTA 1.3) و 100GBASE-CR4 اترنت. EEPROM یکپارچه شناسایی محصول را از طریق I²C فراهم می کند. مطابق با RoHS با روکش LSZH.
به عنوان یک کابل مسی مستقیم غیرفعال، MCP1600-E003E26 برای انتقال سیگنال های NRZ 25 گیگابیت بر ثانیه تا 3 متر بدون تقویت فعال، به جفت های پیچ خورده مسی با کیفیت بالا 26AWG و تطابق امپدانس دقیق (100Ω دیفرانسیلی) متکی است. ساختار کابل، تأخیر و تداخل را به حداقل می رساند، در حالی که EEPROM داده های پیکربندی (طول، فروشنده، نکات مربوط به اکولایزینگ) را به دستگاه های میزبان ارائه می دهد. نتیجه یک لینک تأخیر صفر، مصرف برق نزدیک به صفر است که برای اتصالات درون رک با برد کوتاه ایده آل است.
- فابریک های InfiniBand EDR: سوئیچ های QM8700/QM8790 را به آداپتورهای ConnectX-5/6 در داخل رک ها متصل کنید.
- شبکه های 100GbE: سوئیچ های Spectrum را تا فاصله 3 متری به سرورها یا گره های ذخیره سازی متصل کنید.
- از بالای رک تا سرور: اتصالات درون رک با برد کوتاه با حداقل مصرف برق و هزینه.
- خوشه های ذخیره سازی: استقرار RDMA over Converged Ethernet (RoCE) و NVMe-oF.
| مدل | طول | AWG | نرخ داده | کانکتور | توان | قطر کابل |
|---|---|---|---|---|---|---|
| MCP1600-E003E26 | 3 متر | 26 AWG | 100 گیگابیت بر ثانیه (4x25G NRZ) | QSFP28 | < 0.1 وات | 9.4 ± 0.4 میلی متر |
| MCP1600-E002E30 | 2 متر | 30 AWG | 100 گیگابیت بر ثانیه | QSFP28 | < 0.1 وات | 7.1 ± 0.35 میلی متر |
| MCP1600-E005E26 | 5 متر | 26 AWG | 100 گیگابیت بر ثانیه | QSFP28 | < 0.1 وات | 9.4 ± 0.4 میلی متر |
توجه: دمای کارکرد 0°C تا 70°C، دمای ذخیره سازی -40°C تا 85°C. حداقل شعاع خمش تکی: 47 میلی متر (5 برابر قطر). شعاع خمش تکراری/مونتاژ: 94 میلی متر (10 برابر قطر).
- در مقایسه با کابل های نوری فعال (AOC): هزینه به طور قابل توجهی کمتر، مصرف برق صفر و عدم نیاز به تمیز کردن.
- در مقایسه با کابل مسی فعال (ACC): هزینه کمتر و مصرف برق صفر - ایده آل برای برد های بسیار کوتاه ≤3 متر.
- قابلیت اطمینان اثبات شده: BER بهتر از 1E-15 با سیستم های Mellanox انتقال بدون خطا را تضمین می کند.
- 26AWG ضخیم تر: یکپارچگی سیگنال بهتر در 3 متر در مقایسه با کابل های 30AWG.
ما مشاوره فنی 24/7، خدمات RMA و پشتیبانی طراحی زیرساخت کابل کشی را ارائه می دهیم. هر MCP1600-E003E26 با گارانتی سخت افزاری محدود 1 ساله و تست 100% کارخانه پشتیبانی می شود. موجودی ما ارسال همان روز را برای اقلام موجود تضمین می کند. پشتیبانی پیش فروش برای تأیید سازگاری با آداپتورهای ConnectX و سوئیچ های Quantum در دسترس است.
پاسخ: بله، این کابل کاملاً با آداپتورهای ConnectX-5 (EDR) و ConnectX-6 (EDR/HDR100) سازگار است.
پاسخ: بله، این کابل از اترنت 100GBASE-CR4 و همچنین InfiniBand EDR پشتیبانی می کند.
پاسخ: برای خمش تکی (دور از کانکتور)، حداقل 47 میلی متر (5 برابر قطر) است. برای خمش تکراری یا مونتاژ نزدیک کانکتور، 94 میلی متر (10 برابر قطر) را حفظ کنید.
پاسخ: خیر، این کابل پلاگ اند پلی است. EEPROM شناسایی را فراهم می کند و میزبان به طور خودکار لینک را تنظیم می کند.
پاسخ: نزدیک به صفر (<0.1 وات) زیرا هیچ قطعه فعالی وجود ندارد.
- حساسیت ESD: هنگام قرار دادن در قفسه های QSFP از بندهای مچی زمین شده استفاده کنید. کانکتورها با درپوش های محافظ عرضه می شوند - فقط بلافاصله قبل از نصب بردارید.
- شعاع خمش: از حداقل شعاع خمش (47 میلی متر تکی، 94 میلی متر تکراری) تجاوز نکنید. از خم شدن های تیز نزدیک کانکتورها خودداری کنید.
- دمای کارکرد: دمای محیط را در محدوده 0°C تا 70°C اطمینان حاصل کنید.
- ذخیره سازی: در محیطی تمیز و خشک بین -40°C و 85°C نگهداری کنید.
- سازگاری: نوع کانکتور (QSFP28) را با تجهیزات خود تأیید کنید.
