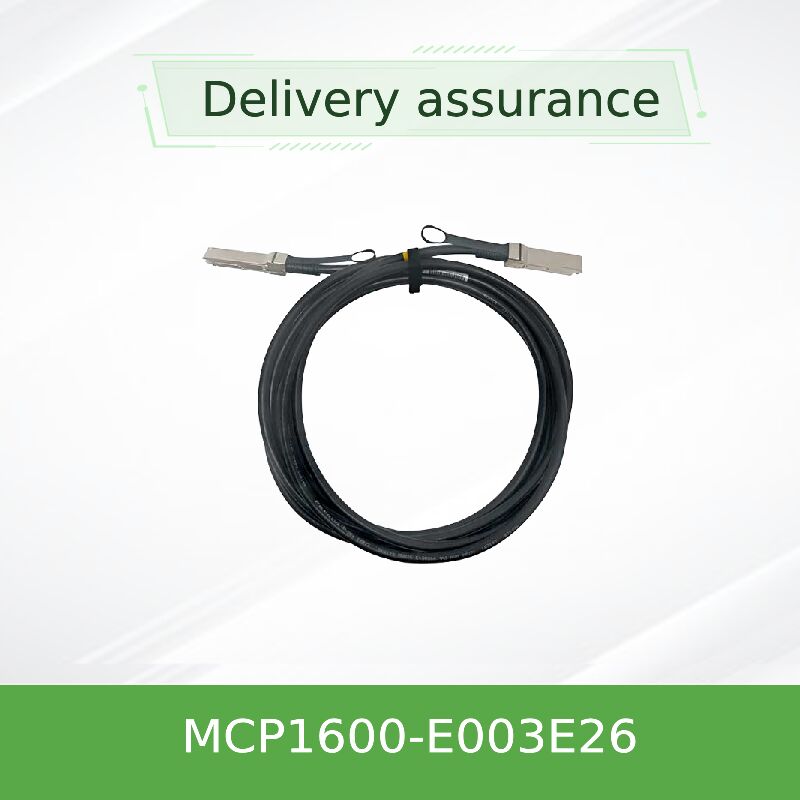

NVIDIA Mellanox MCP1600-E003E26 100Gb / s QSFP28 کابل DAC منفعل 3m EDR InfiniBand
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MCP1600-E003E26 |
| مدرک: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| در دسترس بودن: | سهام | گارانتی: | 1 سال |
|---|---|---|---|
| وضعیت: | نو و اصل | تکنولوژی: | بی نهایت |
| تایپ کنید: | کابل AOC Mellanox | طول کابل: | 3 متر |
| نام: | کابل DAC Mellanox MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG کابل شبکه Infiniban | کلمه کلیدی: | کابل Mellanox DAC |
| برجسته کردن: | MCP1600-E003E26,کابل پسیو DAC با کانکتور QSFP28,کابل DAC 3 متری,QSFP28 Passive DAC Cable,3m DAC Cable |
||
توضیحات محصول
کابل مسی 3 متری با هزینه موثر که 100 گیگابایت در ثانیه برای برنامه های EDR InfiniBand و 100GbE ارائه می دهد، مصرف انرژی نزدیک به صفر، تاخیر بسیار کم،و یکپارچگی سیگنال قوی برای اتصال های کوتاه مدت مرکز داده.
- پهنای باند کلی 100Gb/s بر روی 4x 25Gb/s خطوط NRZ در هر جهت
- طول 3 متر با راننده های 26AWG، ژاکت سیاه LSZH
- پشتیبانی از InfiniBand EDR (100Gb / s) و 100 گیگابیت اترنات
- مصرف انرژی نزدیک به صفر (<0.1W) نرخ خطا بیت بهتر از 1E-15
- فاکتور فرم QSFP28 قابل وصل گرم، سازگار با SFF-8665، سازگار با RoHS
- 100 گيگابايت در ثانيه:چهار کانال NRZ 25Gb / s در هر جهت، مجموع 100Gb / s دوگانه کامل.
- طراحی مس منفعل:بدون اجزای فعال کمترین هزینه، تاخیر صفر و مصرف انرژی تقریبا صفر.
- 26AWG راننده:برای رسیدن به سه متر بهینه شده با یکپارچگی سیگنال عالی
- پروتکل آگنوستیکپشتیبانی از InfiniBand EDR و 100GbE با مذاکره خودکار.
- آزمایش دقیق:100% تولید برای BER <1E-15 با سیستم های Mellanox آزمایش شده است.
MCP1600-E003E26 مطابق باSFF-8665(QSFP28 الکتریکی) وSFF-8636(مواصفات مدیریت).4x 25Gb/s NRZ ماژولاز دو جفت مس استفاده می کنند.EDR InfiniBand(IBTA 1.3) و100GBASE-CR4اترنت. EEPROM یکپارچه شناسایی محصول را از طریق I2C فراهم می کند. سازگار با RoHS با ژاکت LSZH.
به عنوان یک کابل مس مستقیم غیرفعال،MCP1600-E003E26 به جفت های پیچیده 26AWG با کیفیت بالا و تطبیق دقیق مقاومت (100Ω تفاوت) برای انتقال سیگنال های NRZ 25Gb / s تا 3 متر بدون تقویت فعال متکی است. ساخت کابل به حداقل رساندن انحراف و crosstalk، در حالی که EEPROM ارائه دستگاه های میزبان با داده های پیکربندی (طول، فروشنده، اشاره برابر).تاخیر صفر، قدرت نزدیک به صفرپیوند ایده آل برای اتصال کوتاه مدت درون ریک.
- پارچه های InfiniBand EDR:اتصال سوئیچ های QM8700/QM8790 به آداپتورهای ConnectX-5/6 در داخل قفسه ها.
- شبکه های 100GbE:رابط اسپکتروم به سرورها یا گره های ذخیره سازی تا فاصله 3 متری متصل می شود.
- از بالا به سرور:اتصالات کوتاه مدت داخل قفسه با کمترین قدرت و هزینه
- دسته های ذخیره سازی:RDMA بر روی انکشافات Ethernet Converged (RoCE) و NVMe-oF.
| مدل | طول | AWG | نرخ داده | کانکتور | قدرت | قطر کابل |
|---|---|---|---|---|---|---|
| MCP1600-E003E26 | 3 متر | 26 AWG | 100Gb/s (4x25G NRZ) | QSFP28 | < 0.1 W | 9.4 ± 0.4 میلی متر |
| MCP1600-E002E30 | 2 متر | 30 AWG | 100 گيگابايت در ثانیه | QSFP28 | < 0.1 W | 7.1 ± 0.35 میلی متر |
| MCP1600-E005E26 | 5 متر | 26 AWG | 100 گيگابايت در ثانیه | QSFP28 | < 0.1 W | 9.4 ± 0.4 میلی متر |
توجه: دمای عملیاتی 0°C تا 70°C، ذخیره سازی -40°C تا 85°C. حداقل شعاع تک خم: 47mm (5x قطر). شعاع خم تکراری / مونتاژ: 94mm (10x قطر).
- در مقابل کابل های نوری فعال (AOC):به طور قابل توجهی هزینه کمتر، مصرف انرژی صفر و نیازی به تمیز کردن نیست.
- در مقابل مس فعال (ACC):هزینه پایین تر و قدرت صفر برای محدوده های بسیار کوتاه ≤3m ایده آل است.
- اعتبار اثبات شده:BER بهتر از 1E-15 با سیستم های Mellanox انتقال بدون خطا را تضمین می کند.
- ضخامت 26AWG:صداقت سیگنال بهتر در 3 متر در مقایسه با کابل های 30AWG.
ما مشاوره فنی 24/7، خدمات RMA و پشتیبانی از طراحی زیرساخت های کابل را ارائه می دهیم. هر MCP1600-E003E26 توسط یک گارانتی سخت افزاری محدود یک ساله و آزمایش 100٪ کارخانه پشتیبانی می شود.موجوديت ما تضمین ميکنه که کالاهاي موجود در همان روز ارسال بشنپشتیبانی پیش فروش برای تایید سازگاری با آداپتورهای ConnectX و سوئیچ های کوانتومی در دسترس است.
سوال: آیا این کابل با آداپتورهای ConnectX-5 و ConnectX-6 سازگار است؟
الف:بله، کاملا با آداپتورهای ConnectX-5 (EDR) و ConnectX-6 (EDR/HDR100) سازگار است.
سوال: آیا می توانم از این DAC برای برنامه های 100GbE استفاده کنم؟
الف:بله، از 100GBASE-CR4 Ethernet و همچنین InfiniBand EDR پشتیبانی می کند.
سوال: حداقل شعاع خم برای نصب چیست؟
الف:برای خم کردن تک (دور از کانکتور) ، حداقل 47 میلی متر (5x قطر) است. برای خم کردن مکرر یا مونتاژ در نزدیکی کانکتور، 94 میلی متر (10x قطر) را حفظ کنید.
س: آیا نیاز به هر گونه پیکربندی دارد؟
الف:نه، اين يه پلاگ اند پلي است. EEPROM شناسايي را فراهم مي کند و ميزبان به طور اتوماتيک پيوند را راه اندازي مي کند.
سوال: مصرف برق چقدر است؟
الف:نزدیک به صفر (<0.1W) زیرا هیچ جزء فعال وجود ندارد.
- حساسیت ESD:هنگام قرار دادن در قفس های QSFP، از بند مچ دست های زمین شده استفاده کنید.
- شعاع خم:کمترین شعاع خم شدن را فراتر نبرید (47 میلی متر تک، 94 میلی متر تکراری). از خم شدن های تیز در نزدیکی کانکتورها اجتناب کنید.
- دمای کار:اطمینان حاصل شود که دمای محیط در حدود ۰°C ۰٫۷۰°C باشد.
- ذخیره سازی:در محیط تمیز و خشک بین -40°C تا 85°C نگهداری شود.
- سازگاری:بررسی کنید که نوع کانکتور (QSFP28) با تجهیزات شما مطابقت دارد.
