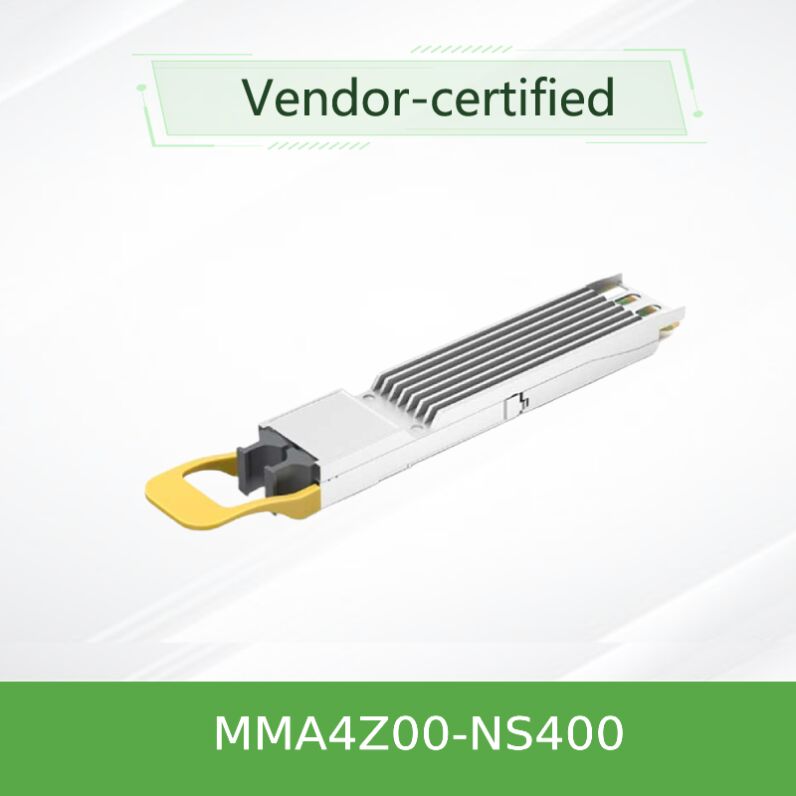

گیرنده چند حالته NVIDIA MMA4Z00-NS400 400Gb/s OSFP SR4
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MMA4Z00-NS400 |
| مدرک: | MMA4Z00-NS400.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| وضعیت: | نو و اصل | در دسترس بودن: | سهام |
|---|---|---|---|
| تکنولوژی: | Infiniband و اترنت | حداکثر سرعت: | 800 گیگابایت در ثانیه |
| طول: | 50 متر | محدوده دما: | 0 درجه سانتی گراد تا +70 درجه سانتی گراد |
| نام: | فرستنده نوری Emllanox MMA4Z00-NS400 400GB/S تک پورت OSFP 400GB/S Multimode SR4 50m فرستنده | کلمات کلیدی: | گیرنده نوری Mellanox |
| برجسته کردن: | فرستنده-گیرنده OSFP انویدیا با سرعت 400 گیگابیت بر ثانیه,فرستنده-گیرنده چند حالته OSFP SR4,فرستنده-گیرنده نوری انویدیا با گارانتی,OSFP SR4 multimode transceiver,Nvidia optical transceiver with warranty |
||
توضیحات محصول
ماژول نوری چند حالته NVIDIA MMA4Z00-NS400 با سرعت 400 گیگابیت بر ثانیه OSFP SR4
ماژول نوری تک پورت 400G NDR InfiniBand/Ethernet برای ConnectX-7، MPO-12/APC، برد 50 متر بر روی فیبر OM4
NVIDIA MMA4Z00-NS400
ماژول نوری چند حالته تک پورت OSFP SR4 با سرعت 400 گیگابیت بر ثانیه NVIDIA MMA4Z00-NS400 برای آداپتورهای NVIDIA ConnectX-7 و سوئیچهای Quantum-2 / Spectrum-4 طراحی شده است. این ماژول از پروتکلهای InfiniBand و Ethernet با تشخیص خودکار پروتکل پشتیبانی میکند. با استفاده از 4 کانال مدولاسیون 100G PAM4، تا 50 متر برد را بر روی فیبر چند حالته OM4 از طریق یک کانکتور MPO-12/APC ارائه میدهد. طراحی مسطح با هیت سینک روی قفسههای ConnectX-7 برای عملکرد حرارتی بهینه ادغام میشود.
مرور کلی محصول
MMA4Z00-NS400 یک جزء کلیدی در اکوسیستمهای 400G InfiniBand و Ethernet NVIDIA است. این ماژول به طور خاص برای استفاده با آداپتورهای کانال میزبان (HCA) مبتنی بر OSFP ConnectX-7 مهندسی شده است و به ماژولهای نوری OSFP دو پورت در سوئیچهای NVIDIA Quantum-2 یا Spectrum-4 متصل میشود. این ماژول دارای 4 کانال مستقل ارسال و دریافت با استفاده از فناوری VCSEL 850 نانومتر است. هنگامی که با کابل فیبر اسپلیتر 1:2 (سری MFP7E20) جفت میشود، تنها دو کانال فعال میشوند و به طور خودکار سرعت را به 200 گیگابیت بر ثانیه (NDR200) کاهش داده و مصرف برق را به 5.5 وات کاهش میدهند. این ماژول نوری با CMIS 4.0 سازگار است و از نظارت پیشرفته تشخیص دیجیتال (DDM) پشتیبانی میکند.
ویژگیهای کلیدی
- پشتیبانی دوگانه پروتکل:عملکرد یکپارچه در محیطهای InfiniBand (NDR) و Ethernet (400GbE) با تشخیص خودکار پروتکل.
- اپتیک با سرعت بالا:4 کانال مدولاسیون 100G PAM4 با آرایههای VCSEL 850 نانومتر.
- برد گسترده:50 متر بر روی فیبر چند حالته OM4، 30 متر بر روی OM3.
- مقیاسپذیری هوشمند توان:به طور خودکار توان را از 8.5 وات به 5.5 وات در حالت 200G (حالت 2 کاناله) کاهش میدهد.
- طراحی OSFP مسطح:بهینهسازی شده برای مدیریت حرارتی با هیت سینک روی قفسههای آداپتور ConnectX-7.
- کانکتور پولیش زاویهدار:MPO-12/APC (پوسته سبز) بازتاب نور را به حداقل میرساند؛ با کانکتورهای UPC (آبی) سازگار نیست.
- تشخیص جامع:پشتیبانی از نظارت بر توان ارسال/دریافت، جریان بایاس، ولتاژ و دما از طریق DDM.
- انطباق با مقررات:ایمنی لیزر کلاس 1، مطابق با RoHS، مطابق با OSFP MSA و CMIS 4.0.
فناوری نوری و الکتریکی
MMA4Z00-NS400 از فناوری مدولاسیون PAM4 با سرعت 100 گیگابیت بر ثانیه در هر خط استفاده میکند. رابط میزبان الکتریکی شامل 8 جفت دیفرانسیلی (4 ارسال، 4 دریافت) است که با سرعت 53.125 گیگابیت بر ثانیه کار میکنند. موتور نوری از VCSEL های 850 نانومتری با درایور و آرایههای TIA یکپارچه استفاده میکند. این ماژول شامل برابرسازی ورودی ارسال تطبیقی، دامنه خروجی دریافت قابل برنامهریزی و تنظیم پیش/پس از کور برای بهینهسازی یکپارچگی سیگنال است. مولد و چک کننده PRBS داخلی امکان اعتبارسنجی لینک در سیستم را بدون تجهیزات تست خارجی فراهم میکند.
استقرارها و موارد استفاده معمول
- لینکهای 400G سوئیچ به HCA:اتصال یک سوئیچ Quantum-2 یا Spectrum-4 (با استفاده از ماژولهای نوری دو پورت) به یک آداپتور OSFP ConnectX-7 از طریق کابلهای فیبر مستقیم MFP7E10.
- پیکربندی Fan-Out 200G:استفاده از کابلهای اسپلیتر 1:2 MFP7E20 برای اتصال یک ماژول نوری سوئیچ دو پورت به چهار آداپتور ConnectX-7 که هر کدام با سرعت 200 گیگابیت بر ثانیه کار میکنند.
- لینکهای بالادست سوئیچ به سوئیچ:اتصال مستقیم به ماژولهای نوری دو پورت در سوئیچها برای تجمیع 400G یا 800G.
- خوشههای هوش مصنوعی با تراکم بالا:فعال کردن اتصال با تأخیر کم و پهنای باند بالا در محیطهای شتابدهنده GPU با DPU های BlueField-3 (از طریق آداپتورهای QSFP112).
توجه: این ماژول OSFP با DPU های BlueField-3 که به فرم فاکتور QSFP112 نیاز دارند، سازگار نیست.
سازگاری
- آداپتورها:آداپتورهای کانال میزبان مبتنی بر OSFP NVIDIA ConnectX-7.
- سوئیچها:سوئیچهای InfiniBand Quantum-2 NVIDIA (با OSFP دو پورت)، سوئیچهای Ethernet Spectrum-4 NVIDIA.
- کابلهای فیبر:سری MFP7E10 انویدیا (مستقیم، MPO/APC 4 کاناله به MPO/APC) و سری MFP7E20 (اسپلیتر 1:2، 4 کاناله به دوگانه 2 کاناله MPO/APC).
- پروتکلها:InfiniBand NDR (400 گیگابیت بر ثانیه) و NDR200 (200 گیگابیت بر ثانیه)؛ Ethernet 400GbE و 200GbE.
مشخصات فنی
| پارامتر | مقدار |
|---|---|
| فرم فاکتور | OSFP (مسطح) |
| نرخ داده | 400 گیگابیت بر ثانیه (4x 100G PAM4) / 200 گیگابیت بر ثانیه (2x 100G PAM4 در حالت اسپلیتر) |
| نوع کانکتور | MPO-12/APC (پولیش زاویهدار، پوسته سبز) |
| نوع فیبر | چند حالته (OM3/OM4) |
| حداکثر برد | 50 متر بر روی OM4، 30 متر بر روی OM3 |
| طول موج | 850 نانومتر (معمول) |
| مصرف برق (حداکثر) | 8.5 وات در 400G؛ 5.5 وات در 200G؛ 2 وات در حالت کم مصرف |
| ولتاژ تغذیه | 3.135 ولت - 3.465 ولت |
| دمای کیس عملیاتی | 0 درجه سانتیگراد تا +70 درجه سانتیگراد |
| دمای ذخیرهسازی | -40 درجه سانتیگراد تا +85 درجه سانتیگراد |
| رابط مدیریت | مطابق با CMIS 4.0، سریال 2 سیمه (I²C) تا 400 کیلوهرتز |
| ایمنی لیزر | کلاس 1M، CDRH 21 CFR 1040، IEC 62368 |
توجه: مشخصات بر اساس مستندات NVIDIA است. لطفاً قبل از سفارش تأیید کنید.
راهنمای انتخاب: ماژولهای نوری مرتبط
| OPN | نوع | فرم فاکتور | کاربرد |
|---|---|---|---|
| MMA4Z00-NS400 | SR4 تک پورت | OSFP | سمت HCA ConnectX-7 |
| MMA4Z00-NS | 2x400G دو پورت | OSFP | سمت سوئیچ (Quantum-2 / Spectrum-4) |
| MFP7E10-N0XX | کابل فیبر مستقیم | MPO/APC-12 | لینکهای 400G (4+4 فیبر) |
| MFP7E20-N0XX | کابل اسپلیتر 1:2 | MPO/APC-12 | Fan-out 200G (2+2 فیبر) |
مزایای محصول
- یکپارچگی کامل NVIDIA:تست تولید دقیق، عملکرد و دوام بهینه را در زیرساختهای مبتنی بر NVIDIA تضمین میکند.
- تطبیق خودکار سرعت و توان:به طور پویا بین حالتهای 400G و 200G بر اساس کابل متصل، سوئیچ میکند و بهرهوری انرژی را بهینه میکند.
- طراحی آماده برای آینده:انطباق با CMIS 4.0 و پشتیبانی از تشخیصهای پیشرفته، ادغام یکپارچه در مراکز داده نسل بعدی را امکانپذیر میسازد.
- موجودی ساده شده:یک شماره قطعه ماژول نوری برای استقرارهای InfiniBand و Ethernet کار میکند.
خدمات و پشتیبانی
گروه Hong Kong Starsurge پشتیبانی جامعی را برای زیرساخت شبکه شما ارائه میدهد:
- مشاوره پیش فروش فنی برای اطمینان از انتخاب صحیح ماژول نوری و کابل.
- حمل و نقل جهانی با بستهبندی ایمن و گزینههای تحویل سریع.
- پشتیبانی پس از فروش برای نصب و عیبیابی.
- خدمات گارانتی و بازگشت تابع شرایط و ضوابط است.
سوالات متداول
س: آیا MMA4Z00-NS400 را میتوان در DPU BlueField-3 استفاده کرد؟
پاسخ: خیر. آداپتورهای BlueField-3 فقط ماژولهای با فرم فاکتور QSFP112 را میپذیرند. این ماژول OSFP برای آداپتورها و سوئیچهای OSFP ConnectX-7 طراحی شده است.
س: تفاوت کانکتورهای MPO سبز و آبی چیست؟
پاسخ: سبز نشان دهنده کانکتور پولیش زاویهدار (APC) است که در این ماژول نوری استفاده میشود. آبی نشان دهنده کانکتور پولیش فوقالعاده (UPC) است. آنها به دلیل زوایای پولیش متفاوت سازگار نیستند.
س: چگونه ماژول نوری به طور خودکار به حالت 200G سوئیچ میکند؟
پاسخ: هنگامی که یک کابل اسپلیتر MFP7E20 وصل میشود، فقط دو کانال از چهار کانال فیبر از نظر فیزیکی وجود دارند. ماژول نوری این را تشخیص داده و فقط دو خط را فعال میکند و سرعت و توان را کاهش میدهد.
س: مصرف برق معمول در 400G چقدر است؟
پاسخ: توان معمول 8.0 وات است، با حداکثر 8.5 وات. در حالت 200G، توان معمول به 5.5 وات کاهش مییابد.
احتیاطهای مربوط به جابجایی و نصب
- همیشه در صورت عدم اتصال، از درپوش گرد و غبار روی پورتهای نوری استفاده کنید. درپوشها را برای استفاده بعدی نگه دارید.
- قبل از اتصال، هم محفظه ماژول نوری و هم کانکتور فیبر را تمیز کنید. آلودگی یکی از دلایل اصلی خرابی لینک است.
- از قرار گرفتن در معرض تخلیه الکترواستاتیک خودداری کنید. از رویههای جابجایی ایمن ESD پیروی کنید.
- کانکتورهای UPC و APC را با هم مخلوط نکنید؛ نوع کانکتور را تأیید کنید (پوسته سبز = APC).
- اطمینان حاصل کنید که دستگاه میزبان (آداپتور/سوئیچ) از فرم فاکتور OSFP و نسخه سفتافزار مورد نیاز پشتیبانی میکند.
درباره Hong Kong Starsurge Group Co., Limited
گروه Hong Kong Starsurge که در سال 2008 تأسیس شد، یک ارائهدهنده راهحلهای سختافزار شبکه، خدمات IT و یکپارچهسازی سیستم مبتنی بر فناوری است. ما به مشتریان در سراسر جهان با محصولاتی از جمله سوئیچهای شبکه، کارتهای شبکه، نقاط دسترسی بیسیم، کنترلکنندهها، کابلها و تجهیزات شبکه مرتبط خدمات ارائه میدهیم. تیم فروش و فنی باتجربه ما به صنایعی مانند دولت، مراقبتهای بهداشتی، تولید، آموزش، مالی و سازمانی خدمات میدهد. با رویکرد مشتریمدار، Starsurge بر کیفیت قابل اعتماد، خدمات پاسخگو و راهحلهای سفارشی تمرکز دارد که به مشتریان در ساخت زیرساخت شبکه کارآمد، مقیاسپذیر و قابل اعتماد کمک میکند. ما راهحلهای IoT، سیستمهای مدیریت شبکه، توسعه نرمافزار سفارشی، پشتیبانی چند زبانه و تحویل جهانی را ارائه میدهیم.
حقایق کلیدی در یک نگاه
ماتریس سازگاری
| جزء | سازگار؟ | یادداشتها |
|---|---|---|
| آداپتور OSFP ConnectX-7 | ✅ بله | قفس OSFP بومی |
| سوئیچ Quantum-2 (OSFP دو پورت) | ✅ بله | نیاز به دو پورت در سمت سوئیچ دارد |
| سوئیچ Spectrum-4 | ✅ بله | با پورتهای OSFP مناسب |
| DPU BlueField-3 | ❌ خیر | نیاز به ماژولهای QSFP112 دارد |
| کابل مستقیم MFP7E10 | ✅ بله | برای حالت 400G |
| کابل اسپلیتر MFP7E20 | ✅ بله | برای حالت Fan-out 200G |
چک لیست خریدار
- تأیید کنید که آداپتور/سوئیچ شما از فرم فاکتور OSFP و 400G NDR/Ethernet پشتیبانی میکند.
- کابلهای فیبر مناسب را انتخاب کنید: مستقیم (MFP7E10) برای 400G، اسپلیتر (MFP7E20) برای Fan-out 200G.
- اطمینان حاصل کنید که نوع فیبر چند حالته OM3 یا OM4 با کانکتورهای MPO-12/APC است.
- محدوده دمای کیس و جریان هوا در شاسی خود را بررسی کنید.
- هرگونه نیاز به سفتافزار در دستگاه میزبان را بررسی کنید.
