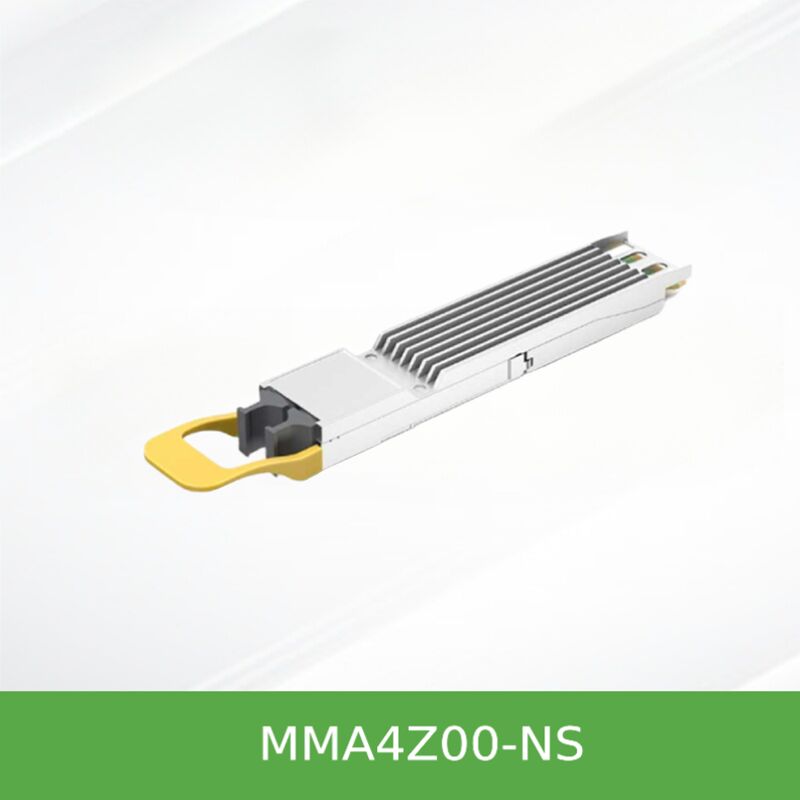

گیرنده MMA4Z00-NS Mellanox 800Gb/S دو پورت OSFP 2x400Gb/S چند حالته SR8 50m
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | گیرنده نوری ملانوکس MMA4Z00-NS |
| مدرک: | MMA4Z00-NS.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| وضعیت: | نو و اصل | در دسترس بودن: | سهام |
|---|---|---|---|
| تکنولوژی: | Infiniband و اترنت | حداکثر سرعت: | 800 گیگابایت در ثانیه |
| طول: | 50 متر | محدوده دما: | 0 درجه سانتی گراد تا +70 درجه سانتی گراد |
توضیحات محصول
2x400Gb/s چند حالته SR8 | برد تا 50 متر | باله دار برای Quantum-2 و Spectrum-4
راه حل 800G با چگالی بالا: MMA4Z00-NS انویدیا یک فرستنده و گیرنده دو پورت OSFP InfiniBand و اترنت 800Gb/s است که دو موتور مستقل 400G SR8 را در یک فرم فاکتور OSFP ادغام می کند. با استفاده از کانکتورهای دوگانه MPO-12/APC و مدولاسیون 100G-PAM4 بر روی 8 فیبر چند حالته، لینک های نوری 2x400G را تا 50 متر (OM4) ارائه می دهد. ایده آل برای سوئیچ های Quantum-2 و Spectrum-4، امکان 64 پورت 400G را در تنها 32 قفس فراهم می کند.
NVIDIA MMA4Z00-NS (800Gb/s دو پورت OSFP SR8) یک فرستنده و گیرنده پیشگامانه است که دو موتور نوری موازی 400G چند حالته را در یک پلاگین OSFP ادغام می کند. هر موتور از 4 لاین 100G-PAM4 (SR8) استفاده می کند و از طریق کانکتورهای مستقل MPO-12/APC متصل می شود. این طراحی منحصر به فرد دو پورت به معماران شبکه اجازه می دهد تا چگالی پنل جلویی سوئیچ را به حداکثر برسانند: یک قفس OSFP در سوئیچ های Quantum-2 یا Spectrum-4 دو رابط نوری 400G را ارائه می دهد. با تشخیص خودکار فریمور InfiniBand و اترنت داخلی، فرستنده و گیرنده به طور یکپارچه در محیط های NDR InfiniBand و 400GbE کار می کند. طراحی شده برای لینک های چند حالته با برد کوتاه تا 50 متر، انتخاب بهینه برای توپولوژی های ستون فقرات-برگ، خوشه های GPU و اتصالات متقابل مراکز داده با کارایی بالا است.
دو موتور فرستنده و گیرنده داخلی در یک ماژول: 2x400G با استفاده از کانکتورهای دوگانه MPO-12/APC؛ تعداد پورت های سوئیچ را کاهش می دهد در حالی که چگالی را دو برابر می کند.
8 کانال مدولاسیون الکتریکی و نوری 100G-PAM4 در هر فرستنده و گیرنده؛ مجموع 800Gb/s.
آرایه VCSEL 850 نانومتری؛ برد تا 30 متر (OM3) / 50 متر (OM4) با فرض دو پنل پچ.
از کابل های مستقیم (2x400G) یا کابل های اسپلیتر 1:2 برای 2x200G به چهار آداپتور/DPU پشتیبانی می کند.
حداکثر 17 وات، حالت خواب کم مصرف 2.0 وات؛ رابط مدیریت CMIS 4.0 با DDM و تشخیص پیشرفته.
بر اساس پروتکل سوئیچ، InfiniBand یا اترنت را به طور خودکار تشخیص می دهد؛ موجودی را ساده می کند.
MMA4Z00-NS که بر اساس معماری دو پورت انویدیا ساخته شده است، از دو زیرسیستم نوری مستقل 4 کاناله استفاده می کند که هر کدام سیگنالینگ 100G-PAM4 را بر روی فیبر چند حالته OM3/OM4 هدایت می کنند. فرستنده و گیرنده شامل VCSEL های 850 نانومتری، دیودهای نوری PIN و DSP دقیق برای یکپارچگی سیگنال قوی است. کانکتورهای تماس فیزیکی زاویه دار MPO-12/APC بازتاب عقب را به حداقل می رسانند و عملکرد قابل اعتماد را در اتصالات نوری متراکم امکان پذیر می سازند. این ماژول از برابرسازی تطبیقی Tx، دامنه خروجی Rx قابل برنامه ریزی و ژنراتورهای PRBS داخلی برای تست حلقه برگشت میزبان/خط پشتیبانی می کند. نظارت بر تشخیص دیجیتال (DDM) دما، ولتاژ، جریان بایاس، توان Tx/Rx را در هر لاین در زمان واقعی ارائه می دهد.
- سوئیچ به سوئیچ: دو سوئیچ Quantum-2 یا Spectrum-4 را با سرعت 800Gb/s با استفاده از دو فیبر مستقیم (2x400G) متصل کنید. به طور متناوب، یک فرستنده و گیرنده دو پورت را به دو سوئیچ مختلف پیوند دهید و لینک های مستقل 400G را تشکیل دهید.
- سوئیچ به آداپتور/DPU: یک فرستنده و گیرنده دو پورت را به دو آداپتور 400G ConnectX-7 یا BlueField-3 DPU (فرم فاکتور OSFP یا QSFP112) با استفاده از کابل های مستقیم متصل کنید.
- سوئیچ به چهار دستگاه 200G: از کابل های اسپلیتر 1:2 برای تقسیم هر پورت 400G به لینک های 2x200G استفاده کنید و امکان چهار اتصال 200G در هر فرستنده و گیرنده دو پورت را فراهم کنید.
- ادغام DGX H100: نسخه تخت (MMA4Z00-NS-FLT) کارت های mezzanine Cedar-7 را به سوئیچ های Quantum-2/Spectrum-4 متصل می کند و کابل کشی GPU به سوئیچ را ساده می کند و تعداد فرستنده و گیرنده را نسبت به سیستم های DGX قبلی کاهش می دهد.
MMA4Z00-NS برای سیستم های سرتاسر انویدیا تأیید شده است و سازگاری بهینه را تضمین می کند. پلتفرم های سازگار عبارتند از:
- سوئیچ های InfiniBand انویدیا Quantum-2 (NDR) - 32 قفس OSFP با پشتیبانی از 64 پورت 400G با ماژول های باله دار.
- سوئیچ های اترنت انویدیا Spectrum-4 - 32/64 قفس OSFP که 64-128 پورت 400G را ارائه می دهند.
- آداپتورهای انویدیا ConnectX-7 (فرم فاکتورهای OSFP و QSFP112) و BlueField-3 DPU ها.
- سیستم های DGX H100 (با نسخه تخت) - هشت ConnectX-7 که در کارت های Cedar-7 ادغام شده اند.
- پلتفرم های میزبان استاندارد CMIS 4.0 سازگار با OSFP MSA Rev 1.12.
| پارامتر | مقدار / محدوده |
|---|---|
| نرخ داده | 800Gb/s مجموع (2x400Gb/s) |
| فرم فاکتور | دو پورت OSFP (Octal Small Form Factor Pluggable) |
| کانکتور نوری | دوگانه MPO-12/APC (8 فیبر در هر پورت، ردپای روبان 12 فیبر) |
| نوع فیبر و فاصله | OM3: تا 30 متر / OM4: تا 50 متر (با فرض دو پنل پچ) |
| طول موج | VCSEL 850 نانومتری (μ 844–863 نانومتر) |
| مدولاسیون | 100G-PAM4 در هر لاین، مجموع 8 لاین در هر ماژول |
| منبع تغذیه | تک منبع 3.3 ولت؛ حداکثر توان 17 وات، خواب کم مصرف 2.0 وات |
| دمای کیس عملیاتی | 0 درجه سانتیگراد تا 70 درجه سانتیگراد |
| رابط مدیریت | CMIS 4.0 (I²C)، سازگار با OSFP MSA |
| ایمنی لیزر | محصول لیزر کلاس 1، سازگار با RoHS |
| شماره قطعه | MMA4Z00-NS (باله دار) / MMA4Z00-NS-FLT (تخت) |
| شماره قطعه | توضیحات | پوسته بالایی | سیستم هدف |
|---|---|---|---|
| MMA4Z00-NS | 800Gb/s OSFP SR8 دو پورت، 2xMPO، 50 متر چند حالته | باله دار | سوئیچ های هوا خنک Quantum-2 / Spectrum-4 |
| MMA4Z00-NS-FLT | 800Gb/s OSFP SR8 دو پورت، 2xMPO، 50 متر چند حالته | تخت | سیستم های DGX H100، خنک شونده با مایع |
کابل های فیبر توصیه شده (نوع متقاطع انویدیا B): کابل های مستقیم MFP7E10-Nxxx (3 متر تا 50 متر) برای لینک های 2x400G؛ کابل های اسپلیتر 1:2 MFP7E20-Nxxx (3 متر تا 50 متر) برای 2x200G در هر پورت تقسیم شده. هر دو کابل در یک فرستنده و گیرنده دو پورت باید از یک نوع باشند (مستقیم یا اسپلیتر) اما طول ها می توانند متفاوت باشند.
- حداکثر چگالی پورت: تعداد پورت های 400G را در ساختار سوئیچ دو برابر می کند - تعداد سوئیچ و پیچیدگی کابل کشی را کاهش می دهد.
- تأیید سرتاسر انویدیا: تست تولید دقیق، قابلیت اطمینان و عملکرد خارج از جعبه را در اکوسیستم های Quantum-2/Spectrum-4 و ConnectX-7 تضمین می کند.
- انعطاف پذیری عملیاتی: یک SKU فرستنده و گیرنده از InfiniBand و اترنت پشتیبانی می کند و به طور خودکار پروتکل صحیح را فعال می کند.
- بهره وری انرژی: حداکثر 17 وات با کاهش خودکار توان هنگام استفاده از کابل های اسپلیتر (فرستنده و گیرنده های 400G به 5.5 وات کاهش می یابند).
- تشخیص پیشرفته: توان Tx/Rx در هر لاین، دما، نظارت بر بایاس به علاوه حلقه برگشت PRBS برای تأیید لینک.
Starsurge Group پشتیبانی جامع پیش از فروش و پس از فروش را برای راه حل های شبکه انویدیا ارائه می دهد. تیم فنی ما در تأیید سازگاری، برنامه ریزی استقرار و عیب یابی کمک می کند. تمام فرستنده و گیرنده ها با گارانتی پشتیبانی می شوند و با تضمین کیفیت اصلی ارائه می شوند. حمل و نقل جهانی، پشتیبانی چند زبانه و خدمات پیکربندی سفارشی در دسترس است. برای بهینه سازی BOM و قیمت گذاری حجمی با کارشناسان ما تماس بگیرید.
- محصول لیزر کلاس 1M - از قرار گرفتن مستقیم در معرض نور لیزر خودداری کنید. هنگام نگهداری از تجهیزات حفاظتی استفاده کنید.
- هنگامی که از پورت های نوری استفاده نمی کنید، درپوش گرد و غبار را روی آنها قرار دهید. قبل از اتصال، کانکتورهای نوری را تمیز کنید؛ 80٪ از مشکلات لینک ناشی از کانکتورهای کثیف است.
- احتیاط های ESD را رعایت کنید - ممکن است از تخلیه الکترواستاتیکی آسیب وارد شود.
- از حداکثر مقادیر مطلق تجاوز نکنید (ذخیره سازی -40 درجه سانتیگراد تا 85 درجه سانتیگراد، حداکثر ولتاژ تغذیه 3.6 ولت).
- فقط از کابل های فیبر متقاطع نوع B تأیید شده توسط انویدیا برای اتصال مستقیم فرستنده و گیرنده به فرستنده و گیرنده استفاده کنید تا از قطبیت و عملکرد صحیح اطمینان حاصل شود.
Hong Kong Starsurge Group Co., Limited یک ارائه دهنده راه حل های سخت افزار شبکه، خدمات IT و یکپارچه سازی سیستم با فناوری پیشرفته است. این شرکت که در سال 2008 تأسیس شد، به مشتریان در سراسر جهان با محصولاتی از جمله سوئیچ های شبکه، کارت های شبکه، نقاط دسترسی بی سیم، کنترلرها، کابل ها و تجهیزات مرتبط خدمات ارائه می دهد. با پشتیبانی یک تیم فروش و فنی با تجربه، Starsurge از صنایعی مانند دولت، بهداشت، تولید، آموزش، مالی و سازمانی پشتیبانی می کند. با رویکرد مشتری مداری، Starsurge بر کیفیت قابل اعتماد، خدمات پاسخگو و راه حل های سفارشی تمرکز دارد که به مشتریان کمک می کند تا زیرساخت شبکه کارآمد، مقیاس پذیر و قابل اعتماد بسازند.
Starsurge به عنوان یک شریک کانال مجاز، فرستنده و گیرنده ها، کابل ها و سوئیچ های اصلی انویدیا را با پشتیبانی لجستیکی کامل و تخصص فنی عرضه می کند.
- مدل سوئیچ (Quantum-2 / Spectrum-4) و نوع پوسته بالایی مورد نیاز (باله دار یا تخت) را تأیید کنید.
- طول کابل های چند حالته OM3/OM4 را انتخاب کنید و پیکربندی مستقیم یا اسپلیتر 1:2 را تعیین کنید.
- تأیید کنید که هر دو کابل متصل به فرستنده و گیرنده دو پورت از یک نوع هستند (هر دو مستقیم یا هر دو اسپلیتر).
- بودجه توان را بررسی کنید: حداکثر 17 وات در هر فرستنده و گیرنده، ظرفیت خنک کننده سوئیچ را تضمین کنید.
- برای استفاده از اسپلیتر، تأیید کنید که آداپتور/DPU از عملیات 200G (2 لاین) پشتیبانی می کند.
- MMA1Z00-NS400 – فرستنده و گیرنده 400Gb/s QSFP112 SR4 برای ConnectX-7 / BlueField-3
- MMA4Z00-NS-FLT – نسخه تخت برای استقرار DGX H100 و خنک شونده با مایع
- MFP7E10-N0xx – کابل های فیبر متقاطع چند حالته مستقیم نوع B (3 متر تا 50 متر)
- MFP7E20-N0xx – کابل های متقاطع اسپلیتر 1:2 (2x200G در هر اسپلیت)
- سیستم سوئیچ Quantum-2 QM9700 – 64 پورت InfiniBand NDR 400G
