ماژول فرستنده و گیرنده OSFP دو پورت NVIDIA MMS4X00-NS 800G: 2x400G NDR InfiniBand و 400GbE برای Quantum-2/Spectrum-4
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MMS4x00-NS |
| مدرک: | MMS4X00-NS.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| شماره مدل: | MMS4x00-NS | شکل: | وابسته به مکعب |
|---|---|---|---|
| قدرت: | قدرت تک 3.3 ولت | وضعیت محصولات: | سهام |
| مبدا: | هند / اسرائیل / چین | دمای عملیاتی: | 0 ℃ - 70 |
| تکنیک ها: | CMIS | تکنولوژی: | IB و پشتیبانی ETH |
توضیحات محصول
2x400G NDR InfiniBand / 400GbE برای سوئیچ های کوانتوم 2 و طیف 4

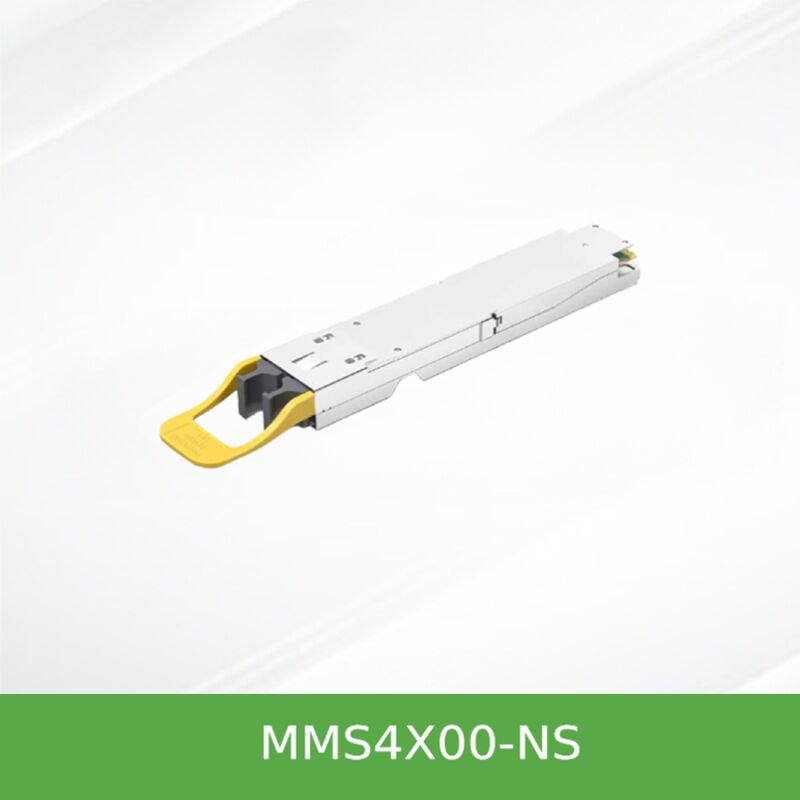

NVIDIA MMS4X00-NS یک گیرنده OSFP دو پورت 800G است که دو موتور مستقل 400G را در یک ماژول قابل اتصال ادغام می کند.از اپتیک های تک حالت DR8 تا 100 متر پشتیبانی می کند، 17W حداکثر قدرت، و OSFP MSA سازگار با گرم قابل وصل است. ایده آل برای سوئیچ به سوئیچ، سوئیچ به آداپتور، و اتصال DGX H100 Cedar-7.
NVIDIA MMS4X00-NS (نسخه fined-top) و MMS4X00-NS-FLT (flat-top) گیرنده های دو پورت 800Gb/s هستند که از دو کانکتور نوری MPO-12/APC استفاده می کنند.هرکدام 400Gb/s با استفاده از 100G-PAM4این نوآوری به یک قفس OSFP اجازه می دهد تا از دو پورت فیزیکی پشتیبانی کند و به طور موثر تراکم پانل جلویی را در سوئیچ های Quantum‐2 InfiniBand و Spectrum‐4 Ethernet دو برابر کند.گیرنده به طور خودکار پروتکل سوئیچ (InfiniBand یا Ethernet) را تشخیص می دهد و در هر دو محیط به صورت یکپارچه کار می کندبا تشخیص دیجیتال (DDM) ، حالت خواب کم مصرف (1.5W) و انطباق CMIS 4.0 ، MMS4X00-NS اتصال نوری 800G قابل اعتماد و انرژی کارآمد را برای مراکز داده مدرن فراهم می کند.
مجموع 800Gb / s (2x400G) در هر قفس OSFP؛ پورت های سوئیچ و کابل کشی را کاهش می دهد.
Native InfiniBand NDR و پروتکل 400GbE اترنت
لیزر 1310nm EML، 8 فیبر در هر پورت، 100 متر دسترسی (2 پانل پچ شامل می شود).
17 وات حداکثر فعال، حالت خواب کم مصرف 1.5 وات؛ 3.3 ولتی واحد.
سوئیچ به سوئیچ (800G) ، سوئیچ به دو آداپتور 400G، یا تقسیم کننده 1: 2 برای چهار لینک 200G.
سطح بالدار برای سوئیچ های خنک کننده هوا (Quantum-2 / Spectrum-4) ؛ سطح صاف برای سیستم های خنک کننده DGX H100 و مایع.
تشخیص پیشرفته، حلقه باز، ژنراتور PRBS، و نرم افزار افزوده قابل ارتقاء.
مطابق با RoHS، قابل وصل کردن گرم، درجه حرارت اتاق از 0°C تا +70°C.
MMS4X00-NS از 100G-PAM4 در 8 خط موازی تک حالت در هر پورت استفاده می کند، با دو موتور گیرنده مستقل در داخل یک ماژول OSFP واحد.NVIDIA's طرح اتصال MPO-12/APC عمودی ثبت شده متناسب با دو رابط 400G دوگانه کامل در داخل OSFP استاندارداین ماژول از تعادل Tx سازگاری، دامنه خروجی Rx قابل برنامه ریزی و نظارت تشخیصی دیجیتالی جامع (درجه حرارت، ولتاژ، جریان تعصب، قدرت TX / RX) پشتیبانی می کند.همچنین دارای میزبان و خط طرف حلقه و همچنین چک الگوی PRBS، امکان رفع مشکل در سطح میدان و بهینه سازی لینک.
- با سرعت 800 گیگابایت در ثانیه:دو گیرنده MMS4X00-NS (یک در هر Quantum-2 / Spectrum-4) با دو کابل فیبر مستقیم MFP7E30 برای 800G دو جهت متصل است.
- تغییر به دو آداپتور 400G/DPU:یک گیرنده دو پورت را به دو کارت 400G ConnectX‐7 (OSFP) یا BlueField‐3 (QSFP112) با استفاده از کابل های فیبر مستقیم متصل کنید.
- به چهار لينک 200G تبديل شو:استفاده از کابل های تقسیم کننده 1:2 (MFP7E40-N0xx) برای ارائه چهار اتصال 200Gb / s از یک قفس OSFP واحد.
- DGX H100 ادغام:نسخه Flat-top (MMS4X00-NS-FLT) با کارت های Cedar-7 در داخل NVIDIA DGX H100 همراه است و تعداد گیرنده ها را در مقایسه با نسل های قبلی به نصف کاهش می دهد.
- گزینه های بلند مدت:برای 500m switch-to-switch، سفارش MMS4X00-NS-NM (سطح بنفش) برای گسترش محدوده تک حالت.
کاملا با اکوسیستم های InfiniBand و Ethernet NVIDIA کاملا سازگار است. برای استفاده در:
- سوئیچ های InfiniBand NDR Quantum-2 (با خنک کننده هوا و باله های بالا مورد نیاز)
- سوئیچ های 400GbE طیف 4 (قفس های 32/64 OSFP)
- آداپتورهای ConnectX‐7 (فاکتورهای فرم OSFP و QSFP112)
- DPU های BlueField-3 (QSFP112)
- DGX H100 و پلتفرم های خنک شده مایع (نسخه تخت)
| پارامتر | مشخصات |
|---|---|
| نرخ داده | مجموع 800Gb/s (2x 400Gb/s) ، 8x 100G-PAM4 در هر پورت |
| فاکتور فرم | OSFP (Octal Small Form Factor Pluggable) مطابق با MSA |
| کانکتور نوری | 2x MPO-12/APC (مستقیم فیزیکی زاویه ای، هر یک 8 فیبر فعال) |
| نوع فیبر | لیزر EML یک حالت (SMF) 1310nm |
| حداکثر دسترسی | 100 متر (با دو پانل پیچ) ؛ نسخه 500 متر در دسترس (-NM) |
| از بین رفتن قدرت | حداکثر 17 وات (فعال) ، حالت خواب کم مصرف 1.5 وات |
| ولتاژ تغذیه | 3.3V ±5٪ |
| محدوده دمای قاب | 0°C تا +70°C (کار) |
| دمای ذخیره سازی | -40°C تا +85°C |
| رطوبت نسبی (غیر فشرده سازی) | ۵ تا ۹۵ درصد |
| حمایت از پروتکل | NDR InfiniBand / 400Gb Ethernet (تشخیص خودکار) |
| رابط مدیریت | CMIS 4.0 (I2C) ، DDM، قطع، کنترل کم مصرف |
| ایمنی لیزر | محصول لیزر کلاس 1، FDA/CDRH، IEC 62368، RoHS |
| قابل وصل کردن گرم | بله، OSFP hot-plug spec |
توجه: پارامترهای که در سند مرجع مشخص نشده اند با برچسب "غیر مشخص شده" مشخص شده اند لطفا قبل از سفارش برای پیکربندی های سفارشی تایید کنید.
| شماره سفارش بخش (OPN) | توضیحات | درخواست |
|---|---|---|
| MMS4X00-NS | OSFP دو پورت، 2x400G DR8، بالدار بالا، 100 متر | سوئیچ های کوانتوم-۲/اسپکتوم-۴ خنک شده با هوا |
| MMS4X00-NS-FLT | OSFP دو پورت، سطح صاف، 100 متر | سیستم های خنک کننده مایع DGX H100، Cedar-7 |
| MMS4X00-NS-NM | محدوده 500 متر، حالت تک (خط بنفش) | پیوندهای طولانی تر از سوئیچ به سوئیچ |
- تراکم بندر دو برابر شده:دو پورت 400G در هر قفس فیزیکی OSFP، کاهش تعداد سوئیچ ها و پیچیدگی کابل کشی.
- قدرت سیستم پایین تر در گیگابیت:الکترونيک ماژول مشترک و حالت خواب کم مصرف به طور چشمگيري انرژي بيکار را کاهش مي دهد.
- ظرفیت 800G آماده برای آینده:مهاجرت یکپارچه از زیرساخت های 400G به 800G بدون تغییر سخت افزار سوئیچ.
- فهرست واحد:یک SKU گیرنده برای هر دو InfiniBand و Ethernet
- اعتبارسنجی اکوسیستم NVIDIA:آزمایش های دقیق تولید اطمینان از قابلیت اطمینان و عملکرد خارج از جعبه را تضمین می کند.
گروه ستارزورج هنگ کنگ پیش فروش و پس فروش کامل پشتیبانی فنی از جمله تأیید سازگاری، مشاوره در مورد نرم افزار و لجستیک جهانی را ارائه می دهد.تیم ما ارائه می دهد سفارشی سفارشات مونتاژ کابل و خدمات RMAبرای سفارشات حجم، مدیریت حساب اختصاصی و پاسخ 24 ساعته در دسترس است.
A: بله. این گیرنده حاوی هر دو پروتکل فرم و به طور خودکار حالت درست را هنگام وارد شدن به سوئیچ کوانتوم 2 (IB) یا اسپکترم 4 (ایترنت) فعال می کند.
ج: دو کابل متقاطع MPO‐12/APC به MPO‐12/APC (نوع B) برای کاربردهای تقسیم کننده از کابل های شکسته 1:2 (سری MFP7E40) استفاده کنید.
A: سطح بالدار (MMS4X00-NS) فضای سطحی اضافی را برای خنک کننده جریان هوا در سوئیچ ها فراهم می کند. سطح صاف (MMS4X00-NS-FLT) مناسب DGX H100 و قفسه های خنک کننده مایع با دیسک های گرمایی یکپارچه است.
A: بله، با استفاده از کابل های مستقیم MPO- 12 / APC به یک گیرنده 400G QSFP112 (به عنوان مثال، MMS1X00-NS400). نقشه برداری خط نوری یکسان است.
A: گارانتی استاندارد یک ساله تولید کننده، قابل تمدید است. برای برنامه های پشتیبانی پیشرفته با Starsurge تماس بگیرید.
- همیشه وقتی کابل فیبر وارد نشده است، پوشش گرد و غبار را نصب کنید؛ تا 80٪ از مشکلات اتصال از کانکتورهای آلوده سرچشمه می گیرند.
- قبل از جفت گیری هر دو گیرنده گیرنده و کانکتور فیبر را تمیز کنید.
- مراقب مواجهه با ESD باشید. ماژول به تخلیه الکتروستاتیک حساس است.
- از حداکثر امتیازات مطلق (درجه حرارت اتاق >70°C یا برق >3.6V) تجاوز نکنند.
- برای حفظ قطبیت و یکپارچگی سیگنال، فقط از کابل های نوع B که توسط NVIDIA توصیه می شوند استفاده کنید.
شرکت هنگ کنگ Starsurge Group Co., Limited یک ارائه دهنده مبتنی بر فناوری از سخت افزار شبکه، خدمات فناوری اطلاعات و راه حل های ادغام سیستم است. در سال 2008 تاسیس شد،این شرکت به مشتریان در سراسر جهان با محصولات از جمله سوئیچ های شبکه خدمات می دهد، NICs، نقاط دسترسی بی سیم، کنترل کننده ها، کابل ها و تجهیزات شبکه مرتبط. با پشتیبانی از یک تیم فروش و فنی با تجربه، Starsurge از صنایع مانند دولت، مراقبت های بهداشتی،تولیداین شرکت همچنین راه حل های اینترنت اشیا، سیستم های مدیریت شبکه، توسعه نرم افزار سفارشی، پشتیبانی چند زبانی و تحویل جهانی را ارائه می دهد.با یک رویکرد مشتری اول، Starsurge بر کیفیت قابل اعتماد ، خدمات پاسخگو و راه حل های سفارشی متمرکز است که به مشتریان کمک می کند تا زیرساخت های شبکه ای کارآمد ، مقیاس پذیر و قابل اعتماد ایجاد کنند.
2 پورت مستقل 400G
(متغیر 500 متری در دسترس است)
حالت خواب +1.5W
مشاوره در مورد گزینه های موقت صنعتی
| پلتفرم NVIDIA | فاکتور فرم | پشتیبانی شده | نوع گیرنده مورد نیاز |
|---|---|---|---|
| سوئیچ NDR کوانتوم-2 | OSFP (با خنک کننده هوا) | آره | MMS4X00-NS (پنجاب بالا) |
| سوئیچ اترنت اسپکترم 4 | OSFP (با خنک کننده هوا) | آره | MMS4X00-NS (پنجاب بالا) |
| DGX H100 (Cedar‐7) | قفس داخلی OSFP | آره | MMS4X00-NS-FLT (سطحی) |
| آداپتور ConnectX‐7 | OSFP / QSFP112 | آره | از طریق کابل های مستقیم یا تقسیم کننده |
| DPU BlueField-3 | QSFP112 | آره | از طریق فرستنده مستقیم 400G QSFP112 (MMS1X00-NS400) |
- مدل سوئیچ (Quantum‐2 / Spectrum‐4) و نوع خنک کننده (هوا/سیال) را برای انتخاب fined یا flat-top تأیید کنید.
- طول فیبر را محاسبه کنید: تا 100 متر برای استاندارد، انتخاب -NM برای 500 متر.
- تعیین شکاف مورد نیاز: کابل های مستقیم (2x400G) یا 1: 2 splitter (4x200G).
- اطمینان حاصل کنید که کانکتورهای MPO‐12/APC (پلیش زاویه ای، پوسته سبز) با UPC سازگار نیستند.
- بررسی کنید که هر دو کابل فیبر در یک لینک دو پورت از یک نوع هستند (هر دو مستقیم یا هر دو تقسیم کننده).
- بررسی کنید که نرم افزار ConnectX‐7/BlueField‐3 از سرعت های NDR200 یا NDR400 پشتیبانی می کند.
- NVIDIA MMS4X00-NS-FLT Flat-top twin-port 800G برای DGX H100
- NVIDIA MMS1X00-NS400 یک پورت 400G OSFP (DR4)
- MFP7E30-Nxxx کابل های فیبر متقاطع MPO-12/APC مستقیم (از 1m تا 100m)
- MFP7E40-N0xx 1: 2 تقسیم کننده MPO‐12/APC به دو MPO‐12/APC، تا 50 متر
- پلت فرم سوئیچ کوانتوم ۲ ٪ 64 پورت 400G NDR InfiniBand
- دستورالعمل های مدیریت کابل NVIDIA و سوالات متداول (نوتی برای درخواست)
- مشخصات OSFP MSA Rev. 1.12 (www.osfpmsa.org)
- استاندارد CMIS 4.0 / 5.0 رابط مدیریت
- بهترین شیوه های استفاده از NVIDIA InfiniBand NDR
