کابل فیبر نوری چند حالته NVIDIA MFP7E10-N005 5 متری MPO12/APC 800G InfiniBand
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MFP7E10-N005 (980-9I73V-000005) |
| مدرک: | MFP7E10-Nxxx.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| شماره قطعه: | MFP7E10-N005 (980-9I73V-000005) | نوع کابل: | کابل فیبر چند حالت |
|---|---|---|---|
| نوع فیبر: | OM4 ، 50/125 میکرومتر | طول: | 5 متر |
| اتصال دهنده ها: | MPO-12/APC (زن) | نرخ داده: | حداکثر 400 گیگابیت در ثانیه |
توضیحات محصول

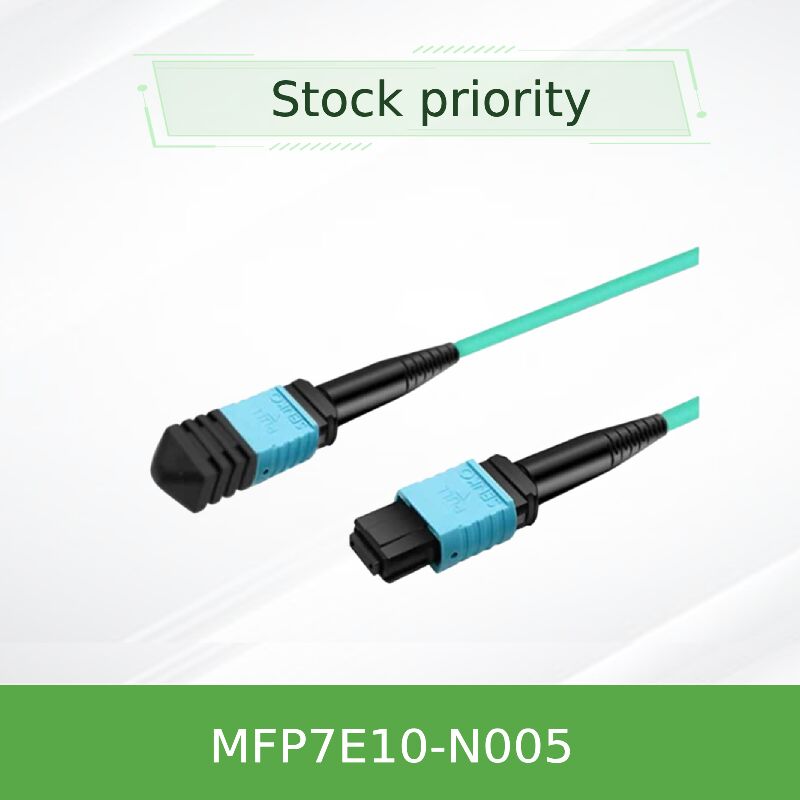

NVIDIA MFP7E10-N005
کابل فیبر نوری مالتیمود MPO12/APC
لینک نوری پسیو با چگالی بالا برای InfiniBand و اترنت 400G/800G. سوئیچهای OSFP با پورت دوقلو را مستقیماً به آداپتورهای OSFP یا QSFP112 متصل میکند.
مرور کلی محصول
سری MFP7E10-Nxxx انویدیا یک کابل فیبر نوری مالتیمود پسیو MPO-12/APC به MPO-12/APC است که برای اتصالات برد کوتاه در مراکز داده با کارایی بالا طراحی شده است. 5 متر (مدل 5 متری) از هشت فیبر فعال در توپولوژی کراساور نوع B استفاده میکند تا لینک مسی/نوری متصل مستقیم را بدون آداپتور معکوس قطبیت فعال کند. با پولیش زاویهدار تماس فیزیکی (APC) 8 درجه، بازتابهای برگشتی به حداقل میرسد و یکپارچگی سیگنال را برای مدولاسیون PAM4 تا 800 گیگابیت بر ثانیه تضمین میکند.
هر کابل به صورت کارخانهای مطابق با Telcordia GR-1435 تست شده و از دماهای عملیاتی 0 تا 70 درجه سانتیگراد پشتیبانی میکند. روکش LSZH آبی رنگ، مقاومت در برابر شعله را فراهم میکند و در عین حال انتشار دود سمی را کاهش میدهد، که برای سوئیچهای با چگالی بالا و خوشههای GPU مناسب است.
نکات کلیدی
- شماره قطعه: MFP7E10-N005 (5 متر)، همچنین N003/N007/N010 تا N050
- نوع فیبر: مالتیمود 50/125 میکرومتر (OM3 برای کمتر یا مساوی 30 متر، OM4 برای بیش از 30 متر)
- کانکتور: MPO-12/APC مادگی، پوسته سبز، پولیش زاویهدار 8 درجه
- افت درج: کمتر یا مساوی 0.35 دسیبل + 0.0004 × L (حداکثر)
- افت بازگشت: بیشتر یا مساوی 35 دسیبل
- حداقل شعاع خمش: 30 میلیمتر (پویا / ایستا)
- حداکثر برد: 50 متر (با دو پنل پچ و 4 جفت متصل)
چرا MPO-12/APC؟
کانکتورهای با پولیش زاویهدار، بازتاب برگشتی را که در غیر این صورت عملکرد لیزر را در فرستندههای پرسرعت کاهش میدهد، سرکوب میکنند. برخلاف نسخههای با پولیش فوقالعاده (UPC)، APC امکان عملکرد قابل اعتماد در 50G PAM4 در هر لاین را فراهم میکند. پوسته سبز انویدیا به سرعت سازگاری APC را شناسایی میکند و از جفتشدن اشتباه با کابلهای UPC با پوسته آبی قدیمی جلوگیری میکند.
کراساور نوع B: لاین 1 در یک انتها به لاین 12 در انتهای مقابل متصل میشود - ایدهآل برای جفتسازی 4 لاین Tx/Rx بدون کابلهای کراساور خارجی.
فناوری و یکپارچگی سیگنال
طراحی شده برای معماریهای 800G DR8 / 400G DR4، هر کابل شامل 8 فیبر مالتیمود است که در یک پیناوت متقاطع قرار گرفتهاند. رابط APC 8 درجهای، افت بازگشت نوری را به بیش از 35 دسیبل کاهش میدهد، که برای فرستندههای با نرخ باود بالا مانند NVIDIA MMA4Z00-NS (OSFP با پورت دوقلو) حیاتی است. طراحی پسیو هیچ توانی مصرف نمیکند و هیچ تأخیری ایجاد نمیکند، که آن را برای اتصالات سوئیچ به سوئیچ یا سوئیچ به DPU در فابریکهای InfiniBand NDR ایدهآل میسازد.
تست دقیق هندسه انتهای فیبر و تأیید IL/RL تضمین میکند که هر کابل الزامات سختگیرانه اترنت 800G مدرن و افزونههای فابریک NVLink را برآورده میکند.
استقرار معمول
- اتصال سوئیچهای OSFP 800 گیگابیت بر ثانیه با پورت دوقلو (مانند Quantum-2) به آداپتورهای شبکه ConnectX-7.
- اتصال DPUs انویدیا BlueField-3 (QSFP112 یا OSFP) به سوئیچهای بالای رک.
- اتصالات ستون فقرات-برگ در سرورهای ذخیرهسازی که به لینکهای OM3/OM4 برد کوتاه نیاز دارند.
- بکبون مالتیمود در داخل یک رک یا بین رکهای مجاور (کمتر یا مساوی 50 متر).
سازگاری
MFP7E10-N005 با هر فرستنده یا سیستمی که کانکتورهای مادگی MPO-12/APC را میپذیرد و انتظار پیناوت نوع B را دارد، کار میکند. سازگاری تأیید شده شامل موارد زیر است:
- NVIDIA MMA4Z00-NS (OSFP با پورت دوقلو DR8، 800G)
- NVIDIA MMA4Z00-NS400 (OSFP تک پورت 400G)
- NVIDIA MMA1Z00-NS400 (QSFP112 400G)
- سوئیچهای InfiniBand NDR 400G/800G و آداپتورهای ConnectX-7
- سوئیچهای استاندارد 400GbE با رابطهای نوری MPO-12 APC
مشخصات فنی
| پارامتر | مقدار |
|---|---|
| نوع محصول | کابل فیبر نوری مالتیمود پسیو MPO-12/APC، کراساور نوع B |
| طول (اسمی) | 5 متر (MFP7E10-N005)؛ تلرانس: +0.1/-0 متر (L < 5 متر) یا +2%×L/-0 (L ≥ 5 متر)فیبرهای فعال |
| 8 (4 جهت ارسال / 4 جهت دریافت) | قطر کابل |
| 3.0 ± 0.2 میلیمتر | جنس روکش |
| آبی LSZH / OFNR (رتبه رایزر، هالوژن کم دود) | هسته فیبر |
| 50/125 میکرومتر مالتیمود (OM3 برای کمتر یا مساوی 30 متر؛ OM4 برای بیش از 30 متر) | افت درج (حداکثر) |
| کمتر یا مساوی 0.35 دسیبل + 0.0004 * L (دسیبل) | افت بازگشت (حداقل) |
| 35 دسیبل | دمای عملیاتی |
| 0 درجه سانتیگراد تا 70 درجه سانتیگراد | دمای ذخیرهسازی |
| -40 درجه سانتیگراد تا 85 درجه سانتیگراد | رطوبت نسبی |
| 10% ~ 85% (بدون میعان) | مقررات |
| RoHS، CE، FCC Class A، CB، cTUVus، RCM، VCCI | کلاس لیزر |
| کلاس 1 (IEC 60825-1/2، 21 CFR 1040) | راهنمای انتخاب (سری MFP7E10-Nxxx) |
شماره قطعه سفارش
| طول | نوع فیبر (بر اساس طول) | MFP7E10-N003 |
|---|---|---|
| 3 متر | OM3 | MFP7E10-N030 |
| 5 متر | OM3 | MFP7E10-N030 |
| 10 متر | OM3 | MFP7E10-N030 |
| 20 متر | OM3 | MFP7E10-N030 |
| 30 متر | OM3 (یا OM4 در صورت درخواست) | MFP7E10-N040 |
| 40 متر | OM4 | توجه: برای طولهای بیش از 30 متر، از فیبر OM4 برای تضمین برد 50 متر استفاده میشود. طولهای سفارشی دیگر نیز موجود است (مانند 7 متر، 15 متر، 25 متر، 35 متر)؛ ممکن است حداقل تعداد سفارش اعمال شود. |
| 50 متر | OM4 | توجه: برای طولهای بیش از 30 متر، از فیبر OM4 برای تضمین برد 50 متر استفاده میشود. طولهای سفارشی دیگر نیز موجود است (مانند 7 متر، 15 متر، 25 متر، 35 متر)؛ ممکن است حداقل تعداد سفارش اعمال شود. |
چرا Starsurge را برای کابلهای نوری انویدیا انتخاب کنید؟
100% سازگار و تست شده:
- هر کابل MFP7E10 قبل از ارسال با فرستندههای انویدیا تأیید میشود.موجودی و زمان تحویل سریع:
- طولهای محبوب (3 متر، 5 متر، 10 متر، 20 متر، 30 متر، 50 متر) در انبار منطقهای نگهداری میشود.پشتیبانی فنی:
- بررسی سازگاری قبل از فروش و عیبیابی پس از فروش.قیمتگذاری عمده و برچسبگذاری:
- سریالسازی سفارشی / برچسب دارایی برای پروژههای بزرگ موجود است.حمل و نقل جهانی:
- گزینههای DDP/FedEx/UPS به ایالات متحده، اتحادیه اروپا، آسیا و اقیانوسیه و خاورمیانه.خدمات و پشتیبانی
گروه Starsurge هنگ کنگ یک گارانتی 1 ساله در برابر نقصهای تولیدی ارائه میدهد، به علاوه پاسخ مهندسی 24 ساعته. ما راهنماییهای تمیز کردن و بازرسی را برای حفظ افت درج بهینه ارائه میدهیم. برای استقرار بیش از 50 متر یا کابلهای هیبریدی سفارشی (MPO به دوپلکس)، لطفاً با تیم راهحلهای ما تماس بگیرید.
سوالات متداول
س1: آیا MFP7E10-N005 را میتوان با فرستندههای QSFP56 یا 100G قدیمی استفاده کرد؟
س2: آیا قطبیت کابل برای سوئیچهای NVIDIA Quantum-2 مناسب است؟
س3: تفاوت بین MFP7E10 و MFP7E20 چیست؟
س4: آیا کیت تمیز کننده را توصیه میکنید؟
س5: آیا طول 5 متر برای 800G تضمین شده است؟
احتیاطهای لازم در هنگام استفاده
کلاهکهای گرد و غبار را تا لحظه نصب جدا نکنید. آلودگی عامل شماره 1 تخریب لینک است.
- همیشه هم کانکتور کابل و هم پذیرنده نوری فرستنده را با استفاده از یک تمیز کننده مخصوص MPO-APC تمیز کنید.کابل را با شعاع کمتر از 30 میلیمتر خم نکنید، به خصوص نزدیک کانکتورها.
- هرگز MPO-APC (سبز/مورب) را با MPO-UPC (آبی/تخت) مخلوط نکنید - آسیب فیزیکی رخ خواهد داد.
- هنگام کار با فرستندههای قابل اتصال، از اقدامات احتیاطی استاندارد ESD پیروی کنید، اگرچه خود کابل پسیو است.
