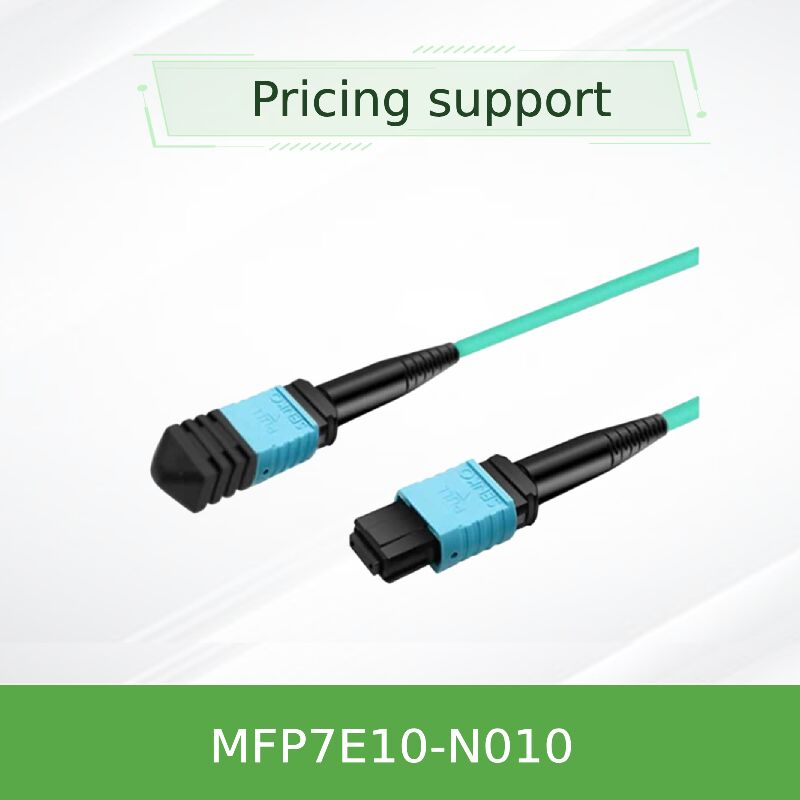

NVIDIA MFP7E10-N010 10m MPO12/APC کابل چند حالت 800G InfiniBand
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MFP7E10-N010 |
| مدرک: | MFP7E10-Nxxx.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| در دسترس بودن: | سهام | گارانتی: | 1 سال |
|---|---|---|---|
| وضعیت: | نو و اصل | تکنولوژی: | بی نهایت |
| تایپ کنید: | کابل فیبر غیرفعال | طول کابل: | 10 متر |
| مدل: | MFP7E10-N010 | نام: | کابل فیبر غیرفعال ملانوکس AOC MFP7E10-N010 MMF MPO12 APC به MPO12 APC 10m |
| کلمه کلیدی: | کابل | ||
توضیحات محصول
NVIDIA MFP7E10-N010
کابل فیبر چند حالت MPO12/APC
پیوند نوری منفعل با چگالی بالا برای InfiniBand 400G / 800G و اترنت. به طور مستقیم سوئیچ های OSFP دو پورت را به آداپتورهای OSFP یا QSFP112 متصل می کند.
خلاصه ی محصول
سری NVIDIA MFP7E10-Nxxx یک کابل فیبر چند حالت MPO-12/APC به MPO-12/APC است که برای اتصال های کوتاه مدت در مراکز داده با عملکرد بالا طراحی شده است.MFP7E10-N010(10 متری) استفاده می کند هشت فیبر فعال در یک نوع B-crossover توپولوژی برای فعال کردن اتصال مستقیم مس / نوری بدون قطب معکوس آداپتور.با تماس فیزیکی زاویه ای (APC) 8 درجه پولیش، بازتاب های عقب به حداقل می رسند، اطمینان از یکپارچگی سیگنال برای تعدیل PAM4 تا 800Gb / s.
هر کابل با تست کارخانه Telcordia GR‐1435 و پشتیبانی از دمای کار از 0 تا 70°C. ژاکت aqua LSZH باعث کاهش انتشار دود سمی می شود.مناسب برای سوئیچ های با چگالی بالا و خوشه های GPUبرای لینک های 10 متری، کابل از فیبر OM3 مقرون به صرفه استفاده می کند.
حقایق کلیدی
- شماره قسمت:MFP7E10-N010 (10m) ، همچنین N003/N005/N007 تا N050
- نوع فیبر:مولتی مد 50/125μm OM3 (استانداردی برای 10m)
- کانکتور:MPO-12/APC ماده، پوشش سبز، پولیش زاویه 8°
- ضایعات ورودی (حداکثر):≤0.354 دی سی بی (0.35 + 0.0004*10)
- خسارت بازده:≥35 دبیل
- حداقل شعاع خم:30 میلی متر (دینامیک / استاتیک)
- حداکثر دسترسی برای OM3:30 متری (با دو پنل پیچ) ؛ OM4 بیش از 30 متری توصیه می شود
چرا MPO‐12/APC؟
کانکتورهای شیک زاویه ای بازتاب را سرکوب می کنند که در غیر این صورت عملکرد لیزر را در گیرنده های با سرعت بالا کاهش می دهد.APC اجازه می دهد تا عملکرد قابل اطمینان در 50G PAM4 در هر خط باشد. پوسته سبز NVIDIA به سرعت سازگاری APC را شناسایی می کند و از عدم تطابق با کابل های UPC پوسته آبی قدیمی جلوگیری می کند.
کراس اوور نوع B:خط 1 در یک انتهای به خط 12 در انتهای مخالف متصل می شود ایده آل برای جفت کاری Tx / Rx 4 خط بدون سیم های متقاطع خارجی.
تکنولوژی و یکپارچگی سیگنال
طراحی شده برای معماری های 800G DR8 / 400G DR4، هر کابل حاوی 8 فیبر چند حالت در یک پینوت متقاطع است. رابط 8 درجه APC از دست دادن بازگشت نوری را به >35dB کاهش می دهد،برای گیرنده های با نرخ باود بالا مانند NVIDIA MMA4Z00-NS (twin-port OSFP)طراحی منفعل مصرف انرژی صفر است و هیچ تاخیر ایجاد نمی کند، که آن را برای پیوند های سوئیچ به سوئیچ یا سوئیچ به DPU در پارچه های NDR InfiniBand ایده آل می کند.
آزمایش های سختگیرانه هندسه ای و تایید IL / RL اطمینان حاصل می کند که هر کابل با الزامات سختگیرانه گسترش پارچه مدرن 800G Ethernet و NVLink مطابقت دارد.
ماموریت های معمول
- اتصال سوئیچ های دو پورت OSFP 800Gb/s (به عنوان مثال، Quantum-2) به آداپتورهای شبکه ConnectX‐7 در یک فاصله 10 متری.
- اتصال DPU های NVIDIA BlueField‐3 (QSFP112 یا OSFP) به سوئیچ های بالای قفسه در موقعیت های قفسه مجاور.
- اتصال های متقابل ستون فقرات در سرورهای ذخیره سازی که نیاز به پیوندهای OM3 کوتاه مدت دارند.
- ستون فقرات چند حالت در داخل یک قفسه یا بین قفسه های مجاور (≤30m برای OM3)
سازگاری
MFP7E10‐N010 با هر فرستنده یا سیستم که کانکتورهای زن MPO‐12/APC را می پذیرد و انتظار می رود Pinout Type‐B را داشته باشد کار می کند. سازگاری تایید شده شامل:
- NVIDIA MMA4Z00-NS (OSFP DR8 دو پورت، 800G)
- NVIDIA MMA4Z00-NS400 (OSFP 400G تک پورت)
- NVIDIA MMA1Z00-NS400 (QSFP112 400G)
- سوئیچ های InfiniBand NDR 400G/800G و آداپتورهای ConnectX‐7
- سوئیچ های استاندارد 400GbE با رابط های نوری MPO-12 APC
مشخصات فنی
| پارامتر | مقدار (MFP7E10-N010) |
|---|---|
| نوع محصول | کابل فیبر چند حالت MPO‐12/APC غیرفعال، نوع B |
| طول (نامینی) | 10 متر ؛ تحمل: +0.1/-0 m (L<5m) یا +2%×L/-0 (L≥5m) |
| فیبر فعال | 8 (4 Tx / 4 Rx جهت) |
| قطر کابل | 3.0 ± 0.2 میلی متر |
| مواد ژاکت | Aqua LSZH / OFNR (دخان کم صفر هالوجن، درجه بالا) |
| هسته فیبر | 50/125 μm Multimode (OM3 برای ≤30m ؛ OM4 برای >30m) |
| از دست دادن ورودی (حداکثر) | ≤0.354 دی سی بی (0.35 + 0.0004 * 10) |
| ضایعات بازده (دقیقه) | ۳۵ دبیل |
| دمای کار | از صفر تا هفتاد درجه |
| دمای ذخیره سازی | -40°C تا 85°C |
| رطوبت نسبی | ۱۰٪ تا ۸۵٪ (غیر منجمد کننده) |
| مقررات | RoHS، CE، FCC کلاس A، CB، cTUVus، RCM، VCCI |
| کلاس لیزر | کلاس 1 (IEC 60825-1/2, 21 CFR 1040) |
راهنمای انتخاب (سری MFP7E10-Nxxx)
| شماره سفارش بخش | طول | نوع فیبر (استانداردی) |
|---|---|---|
| MFP7E10-N003 | 3 متر | OM3 |
| MFP7E10-N005 | 5 متر | OM3 |
| MFP7E10-N007 | 7 متر | OM3 |
| MFP7E10-N010 | 10 متر | OM3 |
| MFP7E10-N015 | 15 متر | OM3 |
| MFP7E10-N020 | 20 متر | OM3 |
| MFP7E10-N025 | 25 متر | OM3 |
| MFP7E10-N030 | 30 متر | OM3 (OM4 اختیاری) |
| MFP7E10-N035 | 35 متر | OM4 |
| MFP7E10-N040 | ۴۰ متر | OM4 |
| MFP7E10-N050 | 50 متر | OM4 |
توجه: برای طول بیش از 30 متر، فیبر OM4 برای تضمین 50 متر مورد نیاز است. MFP7E10-N010 با فیبر OM3 به صورت پیش فرض، که از 800G بومی تا 30 متر از جمله پانل های پچ پشتیبانی می کند.
چرا برای کابل های نودیای NVIDIA Starsurge را انتخاب می کنید؟
- 100٪ سازگار و آزمایش شده:هر کابل MFP7E10 قبل از ارسال با فرستنده های NVIDIA تأیید می شود.
- ذخيره و سرقت سريعطول محبوب (3m، 5m، 10m، 20m، 30m، 50m) در انبار منطقه ای نگهداری می شود.
- پشتیبانی فنی:بررسی سازگاری قبل از فروش و رفع مشکل پس از فروش
- قیمت و برچسب گذاری عمده:سریال سازی سفارشی / برچسب های دارایی برای پروژه های بزرگ در دسترس است.
- حمل و نقل دریایی جهانی:گزینه های DDP / FedEx / UPS به ایالات متحده ، اتحادیه اروپا ، APAC و خاورمیانه.
خدمات و پشتیبانی
گروه استارزورج هنگ کنگ یک سال گارانتی در برابر نقص های سازمانی و پاسخ مهندسی 24 ساعته ارائه می دهد. ما راهنمایی های تمیز و بازرسی را برای حفظ حداکثر از دست دادن ورودی فراهم می کنیم.برای استفاده بیش از ۳۰ متر یا کابل های هیبریدی سفارشی (MPO به دوپلیکس)، لطفا با تیم راه حل های ما تماس بگیرید.
پرسش های مکرر
A: برای فاصله بین 30-50 متر، ما انواع OM4 (MFP7E10-N035 تا N050) را توصیه می کنیم. در 10 متر، OM3 عملکرد کامل 800G را با حاشیه ارائه می دهد.
A: بله. نوع B (crossover) قطب استاندارد مورد نیاز NVIDIA برای اتصال مستقیم 800G OSFP به OSFP است.
A: MFP7E10 چند حالت (MMF) است، MFP7E20 تک حالت (SMF) است. برای فاصله ≤50m، چند حالت مقرون به صرفه است؛ فراتر از 50m، کابل تک حالت MFP7E20 را انتخاب کنید.
ج: بله. ما پیشنهاد می کنیم قبل از هر جفت گیری از یک ماشین تمیز کننده MPO‐12/APC (به عنوان مثال، CLICK‐Clean یا برند IBC) استفاده کنید.
A: بله، MFP7E10-N010 آزمون انویدیا را برای لینک های 800G DR8 و 400G DR4 در عرض 10 متر می گذرد.
اقدامات احتیاطی
- پوشک های گرد و غبار را برداریدتا زمان نصب، آلوده شدن علت شماره ي يک خراب شدن پيوندهاست
- همیشه هر دو کانکتور کابل و گیرنده نوری گیرنده را با استفاده از یک پاک کننده خاص MPO-APC تمیز کنید.
- کابل را با شعاع 30 میلی متری خم نکنید، به ویژه در نزدیکی کانکتورها.
- هرگز MPO-APC (سبز / شیب دار) را با MPO-UPC (آبی / صاف) مخلوط نکنید. آسیب فیزیکی رخ خواهد داد.
- رعایت احتیاط های استاندارد ESD هنگام دست زدن به فرستنده های قابل وصل، اگرچه خود کابل غیرفعال است.
