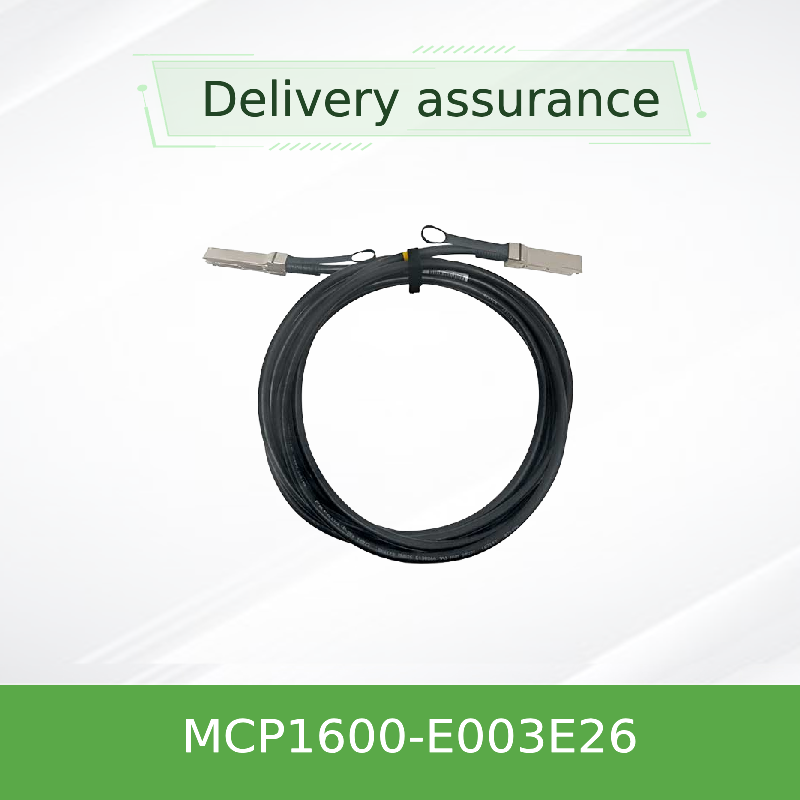

Mellanox MCP1600-E003E26 100Gb/s کابل DAC مسی غیرفعال QSFP28 - 3 متر، 26 AWG، EDR InfiniBand، LSZH
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MCP1600-E003E26 |
| مدرک: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| در دسترس بودن: | سهام | گارانتی: | 1 سال |
|---|---|---|---|
| وضعیت: | نو و اصل | تکنولوژی: | بی نهایت |
| تایپ کنید: | کابل AOC Mellanox | طول کابل: | 3 متر |
| نام: | کابل DAC Mellanox MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG کابل شبکه Infiniban | کلمه کلیدی: | کابل Mellanox DAC |
| برجسته کردن: | کابل DAC ملانوکس QSFP28 100 گیگابیت بر ثانیه,کابل مسی غیرفعال 3 متر EDR InfiniBand,کابل LSZH ملانوکس 26 AWG |
||
توضیحات محصول
کابل DAC مسی غیرفعال Mellanox MCP1600-E003E26 100Gb/s QSFP28
اتصال EDR InfiniBand با کارایی بالا برای پیوندهای مرکز داده کوتاهمدت. کم مصرف، ژاکت LSZH، قابل اتصال گرم و کاملاً مطابق با SFF-8665 / SFF-8636.
بررسی اجمالی محصول
راملانوکس MCP1600-E003E26یک کابل مسی 100Gb/s QSFP28 با اتصال مستقیم (DAC) است که برای برنامه های InfiniBand EDR و 100G اترنت طراحی شده است. این چهار جفت مسی پرسرعت را با سرعت 25 گیگابیت بر ثانیه در هر خط ادغام می کند و پهنای باند کل 100 گیگابیت بر ثانیه را در یک پیوند 3 متری ارائه می دهد. این محلول مس غیرفعال یک جایگزین مقرونبهصرفه و کم مصرف برای فیبر نوری برای اتصالات کوتاهمدت در استقرار رکهای بالا و رک مجاور ارائه میدهد.
هر پورت QSFP28 دارای یک EEPROM است که اطلاعات شناسایی و پیکربندی محصول را ذخیره میکند و توسط سیستم میزبان از طریق رابط مدیریت I²C (مطابق با SFF-8636) قابل خواندن است. کابل با یک ساخته شده استLSZH (هالوژن کم دود صفر)PCB بدون ژاکت و هالوژن، مطابق با استانداردهای RoHS و محیطی برای مراکز داده مدرن.
ویژگی های کلیدی و فناوری
- سرعت کل داده 100 گیگابیت بر ثانیه- 4 خط x 25 گیگابیت بر ثانیه NRZ
- طراحی مس غیرفعال- مصرف برق اکتیو صفر (حداکثر 0.1 وات)
- Hot-plugable QSFP28- فاکتور فرم مطابق با SFF-8665
- منبع تغذیه 3.3 ولت- محدوده ولتاژ 3.135 ولت تا 3.465 ولت
- یکپارچگی سیگنال برتر- امپدانس مشخصه 100Ω ± 10٪
- تاخیر کم- تأخیر انتشار 4.5 ns/m (آموزنده)
- کابل مقاوم- 26 AWG، قطر 9.4 میلی متر، شعاع خم: 47 میلی متر (تک) / 94 میلی متر (تکراری)
- مدیریت I²C- تشخیص دیجیتال سازگار با SFF-8636
- دمای عملیاتی0 تا 70 درجه سانتی گراد (مورد)
- دمای ذخیره سازی-40 تا 85 درجه سانتی گراد
- سازگار با RoHS / REACH- PCB بدون هالوژن، LF/HF
- نرخ خطای بیت< 1E-15 (با سیستم های ملانوکس)
- تحمل طول50± میلی متر (برای نوع 3 متری)
- ژاکت LSZH مشکی- دود کم، هالوژن صفر
استقرارهای معمولی
- پارچه های InfiniBand EDR- معماریهای برگهای ستون فقرات در خوشههای HPC
- اتصالات TOR 100G اترنت- سوئیچ به سرور و سوئیچ به سوئیچ
- مرکز داده بالای رک (ToR)کابل کشی در قفسه ها (تا 3 متر)
- سیستم های ذخیره سازی- NVMe-over-Fabrics، آرایه های تمام فلش
- محاسبات با کارایی بالا- خوشه های GPU، غلاف های آموزشی هوش مصنوعی
سازگاری
MCP1600-E003E26 کاملاً با آداپتورهای Mellanox / NVIDIA ConnectX-4، ConnectX-5، ConnectX-6، سوئیچهای Spectrum و Quantum، و همچنین درگاههای QSFP28 روی سوئیچهای شخص ثالث که به ویژگیهای SFF-8665 و SFF-8636 پایبند هستند، سازگار است. قابلیت همکاری با فروشندگان اصلی سوئیچ (سیسکو، آریستا، جونیپر) در حالت های 100G-SR4 / CR4 تأیید شده است.
پلتفرم های تایید شده:ملانوکس SB7800, SN2700, CS7500; NVIDIA BlueField-2 DPU; پورت های عمومی QSFP28 100G.
مشخصات
| پارامتر | حداقل | معمولی | حداکثر | واحد |
|---|---|---|---|---|
| ولتاژ تغذیه (Vcc) | 3.135 | 3.3 | 3.465 | V |
| مصرف برق | -- | 0.1 | 0.1 | دبلیو |
| دمای کیس عملیاتی | 0 | -- | 70 | درجه سانتی گراد |
| دمای ذخیره سازی | -40 | -- | 85 | درجه سانتی گراد |
| رطوبت نسبی عملیاتی | 5 | -- | 85 | % |
| امپدانس مشخصه | 90 | 100 | 110 | Ω |
| تأخیر انتشار (آموزنده) | -- | 4.5 | -- | ns/m |
| نرخ داده در هر خط | -- | 25 | -- | گیگابیت بر ثانیه |
| نرخ داده انبوه | -- | 100 | -- | گیگابیت بر ثانیه |
مشخصات فیزیکی
| گیج کابل (AWG) | 26 AWG |
| طول | 3 متر (تلرانس 50 ± میلی متر) |
| قطر بیرونی | 0.4 ± 9.4 میلی متر |
| حداقل شعاع خمش (تک) | 47 میلی متر |
| حداقل شعاع خمش (تکراری) | 94 میلی متر |
| جنس ژاکت | LSZH (هالوژن کم دود صفر) |
| نوع رابط | QSFP28 (SFF-8665) |
راهنمای انتخاب
| شماره قطعه | طول | AWG | توضیحات |
|---|---|---|---|
| MCP1600-E00AE30 | 0.5 متر | 30 | مشکی، 30 AWG، LSZH |
| MCP1600-E001E30 | 1 متر | 30 | مشکی، 30 AWG، LSZH |
| MCP1600-E01AE30 | 1.5 متر | 30 | مشکی، 30 AWG، LSZH |
| MCP1600-E002E30 | 2 متر | 30 | مشکی، 30 AWG، LSZH |
| MCP1600-E02AE26 | 2.5 متر | 26 | مشکی، 26 AWG، LSZH |
| MCP1600-E003E26 | 3 متر | 26 | مشکی، 26 AWG، LSZH (این محصول) |
| MCP1600-E004E26 | 4 متر | 26 | مشکی، 26 AWG، LSZH |
| MCP1600-E005E26 | 5 متر | 26 | مشکی، 26 AWG، LSZH |
همه کابل ها 100 گیگابیت بر ثانیه QSFP28، مس پسیو، EDR InfiniBand هستند. تحمل طول ± 25 میلی متر (0.5 تا 1.5 متر) / ± 50 میلی متر (≥2 متر).
مزایا
- مقرون به صرفه- مس غیرفعال هزینه های فرستنده و گیرنده نوری را حذف می کند
- قدرت فوق العاده کم- حداکثر 0.1 وات در مقابل 2-3 وات برای کابل های نوری فعال
- قابل اعتماد- به شدت برای عملکرد خارج از جعبه آزمایش شده است
- استقرار انعطاف پذیر- قابل اتصال به گرما، مقاوم در برابر خم شدن
- از نظر محیط زیست ایمن است- ژاکت LSZH، مطابق با RoHS
- سازگار با عقب- با 40Gb/s QSFP+ با آداپتور مناسب کار می کند
خدمات و پشتیبانی
- 1 سال گارانتی سخت افزاری محدود- تعمیر یا تعویض روکش (ملانوکس)
- تحویل جهانی- هنگ کنگ Starsurge حمل و نقل در سراسر جهان را ارائه می دهد
- پشتیبانی فنی- کمک مهندسی پیش فروش و پس از فروش
- طول سفارشی- تماس با فروش برای طول های غیر استاندارد (MOQ ممکن است اعمال شود)
- RFQ و قیمت عمده- قیمت مناسب برای سفارشات حجمی
سوالات متداول
حداکثر سرعت داده MCP1600-E003E26 چقدر است؟
از مجموع 100 گیگابیت بر ثانیه (4 خط در 25 گیگابیت بر ثانیه) برای InfiniBand EDR و 100G اترنت پشتیبانی می کند.
این کابل فعال است یا غیرفعال؟
مس غیرفعال - بدون برق خارجی، حداکثر مصرف برق 0.1 وات.
محدوده دمای عملیاتی چقدر است؟
دمای بدنه 0 تا 70 درجه سانتی گراد؛ ذخیره سازی -40 درجه سانتیگراد تا 85 درجه سانتیگراد.
آیا با سوئیچ های غیر ملانوکس سازگار است؟
بله، با پورت های استاندارد QSFP28 که از SFF-8665 و SFF-8636 پیروی می کنند، کار می کند.
پسوند "E26" چه چیزی را نشان می دهد؟
E26 نشانگر 26 سیم AWG و طول 3 متر است (به راهنمای انتخاب مراجعه کنید).
موارد احتیاط
- برای جلوگیری از کاهش عملکرد، از حداقل شعاع خمش (47 میلی متر یک خم، 94 میلی متر تکراری) تجاوز نکنید.
- در حین نصب از مدیریت صحیح ESD اطمینان حاصل کنید.
- فقط با میزبان هایی استفاده کنید که از 3.3 ولت Vcc پشتیبانی می کنند و QSFP28 MSA را برآورده می کنند.
- برای طول بیش از 3 متر، گیج نوری فعال یا 26 AWG را در نظر بگیرید. مس غیرفعال طولانی تر ممکن است به تنظیم سیگنال نیاز داشته باشد.
معرفی شرکت
هنگ کنگ Starsurge Group Co., Limitedیک ارائه دهنده فناوری محور سخت افزار شبکه، خدمات فناوری اطلاعات و راه حل های یکپارچه سازی سیستم است. ما در سال 2008 تأسیس شد و با محصولاتی از جمله سوئیچهای شبکه، کارتهای شبکه، نقاط دسترسی بیسیم، کنترلکنندهها، کابلها و تجهیزات مرتبط به مشتریان در سراسر جهان خدمات ارائه میکنیم. Starsurge با حمایت یک تیم فروش و فنی با تجربه، از صنایعی مانند دولت، مراقبت های بهداشتی، تولید، آموزش، مالی و شرکت پشتیبانی می کند. ما همچنین راه حل های اینترنت اشیا، سیستم های مدیریت شبکه، توسعه نرم افزار سفارشی، پشتیبانی چند زبانه و تحویل جهانی را ارائه می دهیم. با رویکرد مشتری اول، ما بر کیفیت قابل اعتماد، خدمات پاسخگو و راه حل های مناسب تمرکز می کنیم که به مشتریان کمک می کند زیرساخت شبکه کارآمد، مقیاس پذیر و قابل اعتماد ایجاد کنند.
حقایق کلیدی
✔ 100 گیگابیت بر ثانیه EDR
✔ طول 3 متر
✔ 26 AWG
✔ ژاکت LSZH
✔ RoHS/REACH
✔قابلیت اتصال داغ
✔ قدرت 0.1 وات
ماتریس سازگاری
| فروشنده | سری محصولات |
|---|---|
| ملانوکس / انویدیا | ConnectX-4/5/6، Spectrum، Quantum |
| سیسکو | Nexus 9000 (درگاههای QSFP28) |
| آریستا | سری 7060، 7280، 7500 |
| درخت عرعر | QFX5000، PTX1000 |
| عمومی | میزبان های سازگار با SFF-8665 / SFF-8636 |
چک لیست خریدار
- ☑ طول (3 متر) و گیج (26 AWG) مورد نیاز را تأیید کنید
- ☑ تأیید سوئیچ/NIC از QSFP28 100G پشتیبانی می کند
- ☑ محدودیت های شعاع خم را در قفسه خود بررسی کنید
- ☑ گزینه های گارانتی و پشتیبانی را بررسی کنید
- ☑ در صورت نیاز قیمت حجم را درخواست کنید
محصولات مرتبط
- MCP1600-E00AE30 (0.5 متر)
- MCP1600-E001E30 (1 متر)
- MCP1600-E01AE30 (1.5 متر)
- MCP1600-E002E30 (2 متر)
- MCP1600-E005E26 (5 متر)
- گیرنده های نوری QSFP28
