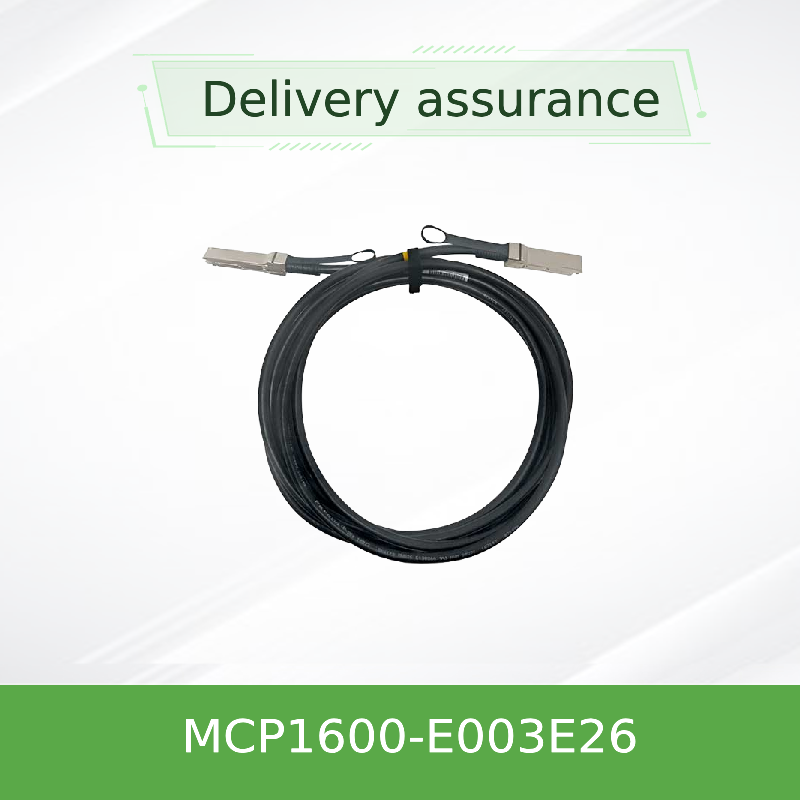

Mellanox MCP1600-E003E26 100Gb/s QSFP28 کابل DAC منفعل ️ 3m، 26AWG، EDR InfiniBand
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MCP1600-E003E26 |
| مدرک: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| در دسترس بودن: | سهام | گارانتی: | 1 سال |
|---|---|---|---|
| وضعیت: | نو و اصل | تکنولوژی: | بی نهایت |
| تایپ کنید: | کابل AOC Mellanox | طول کابل: | 3 متر |
| نام: | کابل DAC Mellanox MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG کابل شبکه Infiniban | کلمه کلیدی: | کابل Mellanox DAC |
| برجسته کردن: | کابل DAC Mellanox QSFP28 3m,کابل غیرفعال 100Gb/s InfiniBand,کابل شبکه 26AWG EDR |
||
توضیحات محصول
Mellanox MCP1600-E003E26 100Gb/s QSFP28 کابل DAC منفعل
کابل مسی غیرفعال 3m • 26 AWG • EDR InfiniBand • 100Gbps
اتصال قابل اعتماد و مقرون به صرفه کوتاه مدت برای برنامه های 100Gb / s EDR InfiniBand و Ethernet. فاکتور فرم QSFP28 قابل اتصال گرم، قدرت کم (<0.1W)و یکپارچگی سیگنال قوی برای مرکز داده و محیط های محاسباتی با عملکرد بالا.
خلاصه ی محصول
Mellanox MCP1600-E003E26 یک کابل مس (DAC) QSFP28 غیرفعال 100Gb / s است که برای اتصالات متقابل با تراکم بالا و تاخیر پایین طراحی شده است.این دستگاه دارای چهار جفت مس با سرعت بالا است که با سرعت 25 گیگابایت در ثانیه در هر خط کار می کنند.این کابل 3 متری از گج 26 AWG استفاده می کند و با کانکتورهای استاندارد صنعت QSFP28 به پایان می رسد. این کابل کاملا با SFF-8665 و SFF-8636 مطابقت دارد.اطمینان از قابلیت همکاری با سوئیچ های Mellanox، آداپتورها و سایر سیستم های فعال QSFP28. ژاکت LSZH (کم دود صفر هالوجن) و انطباق RoHS آن را برای کارگاه های تجاری و محیط زیست مناسب می کند.
ویژگی های کلیدی
- نرخ داده های جمع آوری شده 100Gb/s (4 × 25Gb/s)
- فاکتور فرم QSFP28، سازگار با SFF-8665
- مس منفعل - مصرف انرژی صفر برای شرایط سیگنال
- 3.3V ولتاژ واحد تغذیه (Vcc 3.135-3.465V)
- دمای اتاق کار از 0°C تا 70°C
- نرخ خطا بیت (BER) < 1E-15 با سیستم های Mellanox
- مدیریت I2C از طریق SFF-8636
- ژاکت LSZH، سازگار با RoHS، PCB بدون سرب و بدون هالوجن
- آزمایش های دقیق تولید برای قابلیت اطمینان خارج از جعبه
- گارانتی سخت افزاری محدود یک ساله
تکنولوژی و یکپارچگی سیگنال
کابل های مس منفعل Mellanox از ساخت دقیق مس دو محور با کنترل مقاومت بهینه شده (100Ω اسمی) برای به حداقل رساندن بازتاب سیگنال و crosstalk استفاده می کنند.هر مسير مستقل از هم محافظت شده، و کل کابل با مواد LSZH پوشش داده شده است تا دود و انتشار سمی در صورت آتش سوزی را کاهش دهد. سری MCP1600 به خاطر تاخیر گسترش مشخص می شود (4.5 ns/m معمولی) و حفظ از دست دادن بازگشت عالی و عملکرد از دست دادن ورودی در سراسر 0-70 °C محدوده عملیاتیEEPROM یکپارچه ویژگی های کابل و اطلاعات محصول را ذخیره می کند، که سیستم های میزبان را قادر می سازد تا به طور خودکار پارامترها را برای عملکرد مطلوب پیوند پیکربندی کنند.
ماموریت های معمول
- محاسبات با عملکرد بالا (HPC):اتصال سوئیچ های EDR InfiniBand به گره های محاسباتی، سیستم های ذخیره سازی و خوشه های GPU.
- مرکز اطلاعات "ليف اسپين"اتصال کوتاه مدت بالا از قفسه (ToR) به سوئیچ ستون فقرات در پارچه های 100G اترنت.
- شبکه های هسته ای شرکت:لینک های ستون فقرات قابل اعتماد در داخل یا بین قفسه های مجاور در مراکز داده شرکت.
- آزمایشگاه های تست و توسعه:پیوندهای مقرون به صرفه و کم مصرف برای نمونه سازی و تأیید عملکرد.
سازگاری
MCP1600-E003E26 با هر پورت QSFP28/100G که با استانداردهای SFF-8665 و SFF-8636 مطابقت دارد سازگار است.و BlueField® DPU هاهمچنین با سوئیچ های شخص ثالث و سرورهای مجهز به قفس های QSFP28 کار می کند، به شرطی که میزبان از DAC های مس منفعل پشتیبانی کند. برای عملکرد BER بهینه،Mellanox توصیه می کند که از این کابل در سیستم های Mellanox استفاده کنید..
مشخصات
| پارامتر | دقیقه | نمادین | مکس | واحد |
|---|---|---|---|---|
| ولتاژ تغذیه (Vcc) | 3.135 | 3.3 | 3.465 | V |
| ولتاژ ورودی داده | -0.3 | ... | 3.6 | V |
| ولتاژ ورودی کنترل | -0.3 | ... | 3.6 | V |
| مصرف برق | ... | ... | 0.1 | W |
| دمای اتاق کار | 0 | ... | 70 | °C |
| دمای ذخیره سازی | -40 | ... | 85 | °C |
| رطوبت نسبی کار | 5 | ... | 85 | % |
| مقاومت مشخص | 90 | 100 | 110 | Ω |
| تاخیر در تکثیر (اطلاعی) | ... | 4.5 | ... | ns/m |
اندازه کابل:26 AWG
طول کابل:3 متر (±50 میلی متر)
قطر بیرونی:9.4 ± 0.4 میلی متر
کمترین شعاع خم (تنها):۴۷ میلی متر
کمترین شعاع خم (تکرار/جمع):94 میلی متر
توجه: تمام مشخصات بر اساس ورق داده Mellanox MCP1600-E0xxEyy است. لطفا قبل از سفارش تایید کنید.
راهنمای انتخاب (سری MCP1600)
| شماره بخش | طول | AWG | ژاکت | توضیحات |
|---|---|---|---|---|
| MCP1600-E00AE30 | 0.5 متر | 30 | LSZH | سیاه، EDR، 100Gb / s QSFP28 |
| MCP1600-E001E30 | 1.0m | 30 | LSZH | سیاه، EDR، 100Gb / s QSFP28 |
| MCP1600-E01AE30 | 1.5 متر | 30 | LSZH | سیاه، EDR، 100Gb / s QSFP28 |
| MCP1600-E002E30 | 2.0m | 30 | LSZH | سیاه، EDR، 100Gb / s QSFP28 |
| MCP1600-E02AE26 | 2.5 متر | 26 | LSZH | سیاه، EDR، 100Gb / s QSFP28 |
| MCP1600-E003E26 | 3.0m | 26 | LSZH | سیاه، EDR، 100Gb / s QSFP28 (این مدل) |
| MCP1600-E004E26 | 4.0m | 26 | LSZH | سیاه، EDR، 100Gb / s QSFP28 |
| MCP1600-E005E26 | 5.0m | 26 | LSZH | سیاه، EDR، 100Gb / s QSFP28 |
* تمام کابل ها مطابق با RoHS هستند، با PCB LF / HF و ژاکت LSZH.
مزایا
- مقرون به صرفهطراحی منفعل، فرستنده های نوری را حذف می کند و کل هزینه های اتصال را کاهش می دهد.
- قدرت بسیار کم:< 0.1W در هر پیوند، ایده آل برای مراکز داده حساس به انرژی.
- مجازات تاخیر صفر:مسیر مستقیم مس جلوگیری از تاخیر در زمان بندی مجدد یا تبدیل سیگنال.
- یکپارچگی سیگنال قابل اعتماد:جفت های محافظت شده و کنترل دقیق مقاومت، BER < 1E-15 را تضمین می کنند.
- راه اندازی آسان:قابل وصل کردن گرم، از قبل تست شده و به طور خودکار توسط سیستم های میزبان تشخیص داده می شود.
- مسئولیت زیست محیطی:LSZH، RoHS و مواد بدون هالوجن از ابتکارات فناوری اطلاعات سبز حمایت می کنند.
خدمات و پشتیبانی
گروه ستارزورج هنگ کنگ پیش فروش و پشتیبانی پس از فروش کامل برای کابل های Mellanox DAC را ارائه می دهد. خدمات شامل:
- مشاوره فنی:بررسی سازگاری، اندازه گیری طول کابل/قطر و توصیه های استفاده.
- تدارکات جهانی:تحویل سریع و قابل ردیابی به بیش از 60 کشور با بسته بندی امن.
- گارانتی:گارانتی محدود یک ساله برای سخت افزار که شامل تعمیر یا تعویض قطعات است.
- پشتیبانی RMA:روند بازگشت ساده برای واحدهای معیوب.
سوالات متداول (FAQ)
سوال: حداکثر سرعت داده MCP1600-E003E26 چیست؟
A: 100Gb/s (4 خط × 25Gb/s) - مناسب برای EDR InfiniBand و 100G Ethernet.
سوال: آیا این کابل با سوئیچ های غیر ملانوکس سازگار است؟
A: بله، هر پورت QSFP28 که با SFF-8665 و SFF-8636 مطابقت دارد می تواند از این DAC منفعل استفاده کند. با این حال، برای عملکرد BER تضمین شده، Mellanox سیستم های پایان به پایان Mellanox را توصیه می کند.
سوال: محدوده دمای عملیاتی چیست؟
A: دمای اتاق از 0°C تا 70°C؛ نگهداری از -40°C تا 85°C.
سوال: آیا این کابل نیاز به برق خارجی دارد؟
A: نه، غیرفعال است و فقط Vcc را برای EEPROM (< 0.1W) می کشد.
سوال: کمترین شعاع خم چیست؟
ج: خم یک مرتبه: 47 میلی متر؛ خم تکراری / مونتاژ: 94 میلی متر (10 × قطر بیرونی).
احتیاط ها
- کابل را فراتر از کمترین شعاع خم مشخص شده خم نکنید، به ویژه در نزدیکی کانکتور (مجموعه خم).
- از کشیدن یا فشار دادن کابل در طول نصب اجتناب کنید؛ از مدیریت مناسب کابل استفاده کنید.
- اطمینان حاصل کنید که پورت میزبان با QSFP28 سازگار است و از DAC های مس منفعل پشتیبانی می کند.
- در محیط خشک و با دمای کنترل شده در حدود -40°C تا 85°C نگهداری کنید.
- قبل از قرار دادن، کانکتورها را برای آلودگی یا آسیب بررسی کنید؛ در صورت لزوم از ابزارهای تمیز کننده تأیید شده استفاده کنید.
در مورد گروه ستارگان هنگ کنگ
شرکت گروه ستارزورج هنگ کنگ (انگلیسی: Hong Kong Starsurge Group Co., Limited) یک ارائه دهنده مبتنی بر فناوری از سخت افزار شبکه، خدمات فناوری اطلاعات و راه حل های ادغام سیستم است.این شرکت به مشتریان در سراسر جهان با محصولات از جمله سوئیچ های شبکه خدمات می دهد، NICs، نقاط دسترسی بی سیم، کنترل کننده ها، کابل ها و تجهیزات شبکه مرتبط. با پشتیبانی از یک تیم فروش و فنی با تجربه، Starsurge از صنایع مانند دولت، مراقبت های بهداشتی،تولیداین شرکت همچنین راه حل های اینترنت اشیا، سیستم های مدیریت شبکه، توسعه نرم افزار سفارشی، پشتیبانی چند زبانی و تحویل جهانی را ارائه می دهد.با یک رویکرد مشتری اول، Starsurge بر کیفیت قابل اعتماد ، خدمات پاسخگو و راه حل های سفارشی متمرکز است که به مشتریان کمک می کند تا زیرساخت های شبکه ای کارآمد ، مقیاس پذیر و قابل اعتماد ایجاد کنند.
حقایق کلیدی
- محصول:Mellanox MCP1600-E003E26
- نوع:DAC منفعل، QSFP28
- نرخ داده:100 گیگابایت در ثانیه (4×25G)
- طول:3 متر (26 AWG)
- انطباقSFF-8665، SFF-8636
- ژاکت:LSZH، RoHS
- گارانتی:محدود به 1 سال
ماتریس سازگاری
- سوئیچ های Mellanox QuantumTM / SpectrumTM
- آداپتورهای Mellanox ConnectX®-5 / -6
- پلتفرم های DPU BlueField®
- پورت های QSFP28 شخص ثالث (SFF-8665)
- InfiniBand EDR / 100G اترنت
لیست بررسی خریدار
- ✓ طول مورد نیاز را تایید کنید (3m، 26AWG)
- ✓ بررسی کنید که پورت میزبان از DAC مس منفعل پشتیبانی می کند
- ✓ محدوده دمای کار (0-70°C) را بررسی کنید
- ✓ مطمئن شوید که ژاکت LSZH برای محیط شما مناسب است
- ✓ درخواست سیاست RMA و در دسترس بودن انبار
