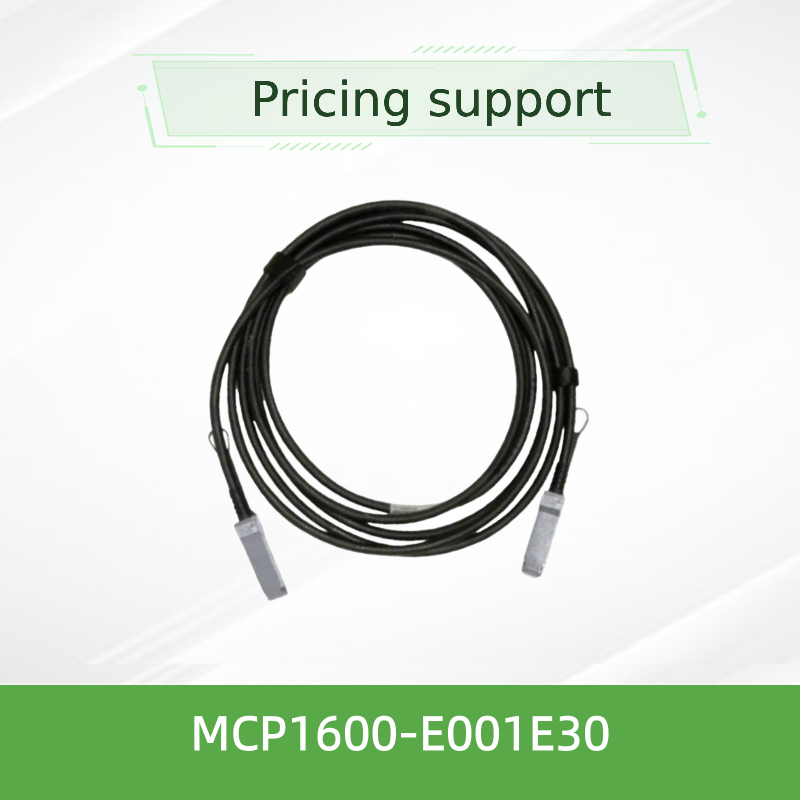

Mellanox MCP1600-E001E30 100Gb/s QSFP28 کابل DAC غیرفعال 1m، 30AWG، EDR InfiniBand
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MCP1600-E001E30 |
| مدرک: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| در دسترس بودن: | سهام | گارانتی: | 1 سال |
|---|---|---|---|
| وضعیت: | نو و اصل | تکنولوژی: | بی نهایت |
| تایپ کنید: | کابل AOC Mellanox | طول کابل: | 3 متر |
| نام: | کابل DAC Mellanox MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG کابل شبکه Infiniban | کلمه کلیدی: | کابل Mellanox DAC |
| برجسته کردن: | کابل DAC Mellanox QSFP28 100Gb/s,1 متر کابل DAC غیرفعال EDR InfiniBand,کابل 30AWG Nvidia با گارانتی |
||
توضیحات محصول
مرور کلی محصول
کابل مسی اتصال مستقیم (DAC) پسیو QSFP28 با سرعت 100 گیگابیت بر ثانیه Mellanox MCP1600-E001E30 برای اتصالات با چگالی بالا و تأخیر کم طراحی شده است. این کابل دارای چهار جفت مسی پرسرعت است که با سرعت 25 گیگابیت بر ثانیه در هر لاین کار میکنند و پهنای باند کلی 100 گیگابیت بر ثانیه را ارائه میدهند. این کابل 1 متری از گیج 30 AWG استفاده میکند و به کانکتورهای استاندارد صنعتی QSFP28 مجهز شده است.
کاملاً مطابق با استانداردهای SFF-8665 و SFF-8636، که سازگاری بیدرنگ با سوئیچها، آداپتورها و سایر سیستمهای مجهز به QSFP28 Mellanox را تضمین میکند. روکش LSZH (دود کم، هالوژن صفر) و انطباق با RoHS آن را برای استقرار در مراکز داده سازمانی و سبز مناسب میسازد.
ویژگیهای کلیدی
- نرخ داده تجمعی 100 گیگابیت بر ثانیه (4 × 25 گیگابیت بر ثانیه)
- فرم فاکتور QSFP28، مطابق با SFF-8665
- مس پسیو – مصرف برق صفر برای شکلدهی سیگنال
- ولتاژ تغذیه تکی 3.3 ولت (Vcc 3.135–3.465 ولت)
- دمای کیس عملیاتی 0 تا 70 درجه سانتیگراد
- نرخ خطای بیت (BER)< 1E-15 با سیستمهای Mellanox
- قابلیت اتصال در حین کار، مدیریت I²C از طریق SFF-8636
- روکش LSZH، مطابق با RoHS، PCB بدون سرب و هالوژن
- تست تولید دقیق برای اطمینان از قابلیت اطمینان خارج از جعبه
- گارانتی سختافزار محدود 1 ساله
فناوری و یکپارچگی سیگنال
کابلهای مسی پسیو Mellanox از ساختار مسی دوقطبی دقیق با کنترل امپدانس بهینه شده (100 اهم اسمی) برای به حداقل رساندن بازتاب سیگنال و تداخل استفاده میکنند. هر لاین به طور مستقل محافظت میشود و کابل کلی با مواد LSZH روکش شده است تا در صورت آتشسوزی، دود و انتشار سموم را کاهش دهد.
سری MCP1600 برای تأخیر انتشار (4.5 نانوثانیه بر متر معمول) مشخص شده است و عملکرد عالی بازگشت و افت درج را در محدوده عملیاتی 0 تا 70 درجه سانتیگراد حفظ میکند. EEPROM یکپارچه ویژگیهای کابل و اطلاعات محصول را ذخیره میکند و به سیستمهای میزبان اجازه میدهد تا پارامترها را برای عملکرد بهینه لینک به طور خودکار پیکربندی کنند.
استقرارهای معمول
- محاسبات با کارایی بالا (HPC): اتصال سوئیچهای InfiniBand EDR به گرههای محاسباتی، سیستمهای ذخیرهسازی و خوشههای GPU
- مرکز داده Leaf-Spine: اتصالات سوئیچ بالا-قفسه (ToR) به ستون فقرات در شبکههای اترنت 100G با برد کوتاه
- شبکههای هسته سازمانی: لینکهای ستون فقرات قابل اعتماد در داخل یا بین قفسههای مجاور در مراکز داده سازمانی
- آزمایشگاههای تست و توسعه: لینکهای مقرون به صرفه و کم مصرف برای نمونهسازی اولیه و اعتبارسنجی عملکرد
سازگاری
MCP1600-E001E30 با هر پورت QSFP28/100G که مطابق با استانداردهای SFF-8665 و SFF-8636 باشد، سازگار است. این کابل با سوئیچهای Mellanox Spectrum™ و Quantum™، آداپتورهای ConnectX® و DPUهای BlueField® تأیید شده است. همچنین با سوئیچها و سرورهای شخص ثالث مجهز به قفسههای QSFP28 کار میکند، به شرطی که میزبان از DACهای مسی پسیو پشتیبانی کند.
مشخصات فنی
| پارامتر | حداقل | معمول | حداکثر | واحد |
|---|---|---|---|---|
| ولتاژ تغذیه (Vcc) | 3.135 | 3.3 | 3.465 | V |
| ولتاژ ورودی داده | -0.3 | — | 3.6 | V |
| ولتاژ ورودی کنترل | -0.3 | — | 3.6 | V |
| مصرف برق | — | — | 0.1 | W |
| دمای کیس عملیاتی | 0 | — | 70 | °C |
| دمای ذخیرهسازی | -40 | — | 85 | °C |
| رطوبت نسبی عملیاتی | 5 | — | 85 | % |
| امپدانس مشخصه | 90 | 100 | 110 | Ω |
| تأخیر انتشار (اطلاعاتی) | — | 4.5 | — | ns/m |
گیج کابل: 30 AWG
طول کابل: 1 متر (±25 میلیمتر)
قطر خارجی: 7.1 ± 0.35 میلیمتر
حداقل شعاع خمش (تک): 35.5 میلیمتر
حداقل شعاع خمش (تکراری/مونتاژ): 71 میلیمتر
طول کابل: 1 متر (±25 میلیمتر)
قطر خارجی: 7.1 ± 0.35 میلیمتر
حداقل شعاع خمش (تک): 35.5 میلیمتر
حداقل شعاع خمش (تکراری/مونتاژ): 71 میلیمتر
توجه: تمام مشخصات بر اساس دیتاشیت Mellanox MCP1600-E0xxEyy است. لطفاً قبل از سفارش تأیید کنید.
راهنمای انتخاب (سری MCP1600)
| شماره قطعه | طول | AWG | روکش | توضیحات |
|---|---|---|---|---|
| MCP1600-E00AE30 | 0.5 متر | 30 | LSZH | مشکی، EDR، 100 گیگابیت بر ثانیه QSFP28 |
| MCP1600-E001E30 | 1.0 متر | 30 | LSZH | مشکی، EDR، 100 گیگابیت بر ثانیه QSFP28 (این مدل) |
| MCP1600-E01AE30 | 1.5 متر | 30 | LSZH | مشکی، EDR، 100 گیگابیت بر ثانیه QSFP28 |
| MCP1600-E002E30 | 2.0 متر | 30 | LSZH | مشکی، EDR، 100 گیگابیت بر ثانیه QSFP28 |
| MCP1600-E02AE26 | 2.5 متر | 26 | LSZH | مشکی، EDR، 100 گیگابیت بر ثانیه QSFP28 |
| MCP1600-E003E26 | 3.0 متر | 26 | LSZH | مشکی، EDR، 100 گیگابیت بر ثانیه QSFP28 |
| MCP1600-E004E26 | 4.0 متر | 26 | LSZH | مشکی، EDR، 100 گیگابیت بر ثانیه QSFP28 |
| MCP1600-E005E26 | 5.0 متر | 26 | LSZH | مشکی، EDR، 100 گیگابیت بر ثانیه QSFP28 |
* تمام کابلها مطابق با RoHS، با PCB LF/HF و روکش LSZH هستند.
مزایا
- مقرون به صرفه: طراحی پسیو، فرستندههای نوری را حذف میکند و هزینه کلی اتصال را کاهش میدهد
- مصرف برق فوقالعاده کم: < 0.1 وات در هر لینک، ایدهآل برای مراکز داده حساس به برق
- بدون جریمه تأخیر: مسیر مسی مستقیم از تأخیرهای بازتنظیم یا تبدیل سیگنال جلوگیری میکند
- یکپارچگی سیگنال قابل اعتماد: جفتهای محافظت شده و کنترل امپدانس دقیق، BER را تضمین میکنند< 1E-15
- استقرار آسان: قابلیت اتصال در حین کار، از پیش تست شده و به طور خودکار توسط سیستمهای میزبان شناسایی میشود
- مسئولیت زیست محیطی: مواد LSZH، RoHS و بدون هالوژن از ابتکارات فناوری اطلاعات سبز پشتیبانی میکنند
سوالات متداول (FAQ)
س: حداکثر نرخ داده MCP1600-E001E30 چقدر است؟
پاسخ: 100 گیگابیت بر ثانیه (4 لاین × 25 گیگابیت بر ثانیه) – مناسب برای InfiniBand EDR و اترنت 100G.
س: آیا این کابل با سوئیچهای غیر Mellanox سازگار است؟
پاسخ: بله، هر پورت QSFP28 که مطابق با SFF-8665 و SFF-8636 باشد، میتواند از این DAC پسیو استفاده کند. با این حال، برای عملکرد تضمین شده BER، Mellanox سیستمهای سرتاسری Mellanox را توصیه میکند.
س: محدوده دمای عملیاتی چقدر است؟
پاسخ: دمای کیس 0 تا 70 درجه سانتیگراد؛ ذخیرهسازی از -40 تا 85 درجه سانتیگراد.
س: آیا این کابل به برق خارجی نیاز دارد؟
پاسخ: خیر، این کابل پسیو است و فقط Vcc را برای EEPROM مصرف میکند (< 0.1 وات).
س: حداقل شعاع خمش چقدر است؟
پاسخ: خمش تکی: 35.5 میلیمتر؛ خمش تکراری/مونتاژ: 71 میلیمتر (10 برابر قطر خارجی).
احتیاطها
- کابل را بیش از شعاع خمش مشخص شده خم نکنید، به خصوص نزدیک کانکتور (خمش مونتاژ)
- از کشیدن یا اعمال فشار به کابل در حین نصب خودداری کنید؛ از مدیریت کابل مناسب استفاده کنید
- اطمینان حاصل کنید که پورت میزبان با QSFP28 سازگار است و از DACهای مسی پسیو پشتیبانی میکند
- در محیط خشک و با دمای کنترل شده در محدوده -40 تا 85 درجه سانتیگراد نگهداری کنید
- قبل از اتصال، کانکتورها را از نظر کثیفی یا آسیب بررسی کنید؛ در صورت نیاز از ابزارهای تمیز کننده تأیید شده استفاده کنید
درباره Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited یک ارائهدهنده محصولات سختافزار شبکه، خدمات فناوری اطلاعات و راهحلهای یکپارچهسازی سیستم است که مبتنی بر فناوری است. این شرکت که در سال 2008 تأسیس شد، به مشتریان در سراسر جهان با محصولاتی از جمله سوئیچهای شبکه، کارتهای شبکه، نقاط دسترسی بیسیم، کنترلرها، کابلها و تجهیزات شبکه مرتبط خدمات ارائه میدهد.
با پشتیبانی یک تیم فروش و فنی باتجربه، Starsurge از صنایعی مانند دولت، مراقبتهای بهداشتی، تولید، آموزش، مالی و سازمانی پشتیبانی میکند. این شرکت همچنین راهحلهای IoT، سیستمهای مدیریت شبکه، توسعه نرمافزار سفارشی، پشتیبانی چند زبانه و تحویل جهانی را ارائه میدهد.
حقایق کلیدی
محصول: Mellanox MCP1600-E001E30
نوع: DAC پسیو، QSFP28
نرخ داده: 100 گیگابیت بر ثانیه (4×25G)
طول: 1 متر (30 AWG)
انطباق: SFF-8665، SFF-8636
روکش: LSZH، RoHS
گارانتی: محدود 1 ساله
نوع: DAC پسیو، QSFP28
نرخ داده: 100 گیگابیت بر ثانیه (4×25G)
طول: 1 متر (30 AWG)
انطباق: SFF-8665، SFF-8636
روکش: LSZH، RoHS
گارانتی: محدود 1 ساله
ماتریس سازگاری
- سوئیچهای Mellanox Quantum™ / Spectrum™
- آداپتورهای Mellanox ConnectX®-5 / -6
- پلتفرمهای DPU BlueField®
- پورتهای QSFP28 شخص ثالث (SFF-8665)
- InfiniBand EDR / اترنت 100G
چک لیست خریدار
- ✓ طول مورد نیاز را تأیید کنید (1 متر، 30AWG)
- ✓ بررسی کنید که پورت میزبان از DAC مسی پسیو پشتیبانی میکند
- ✓ محدوده دمای عملیاتی را بررسی کنید (0–70 درجه سانتیگراد)
- ✓ اطمینان حاصل کنید که روکش LSZH برای محیط شما مناسب است
- ✓ سیاست RMA و در دسترس بودن موجودی را درخواست کنید
