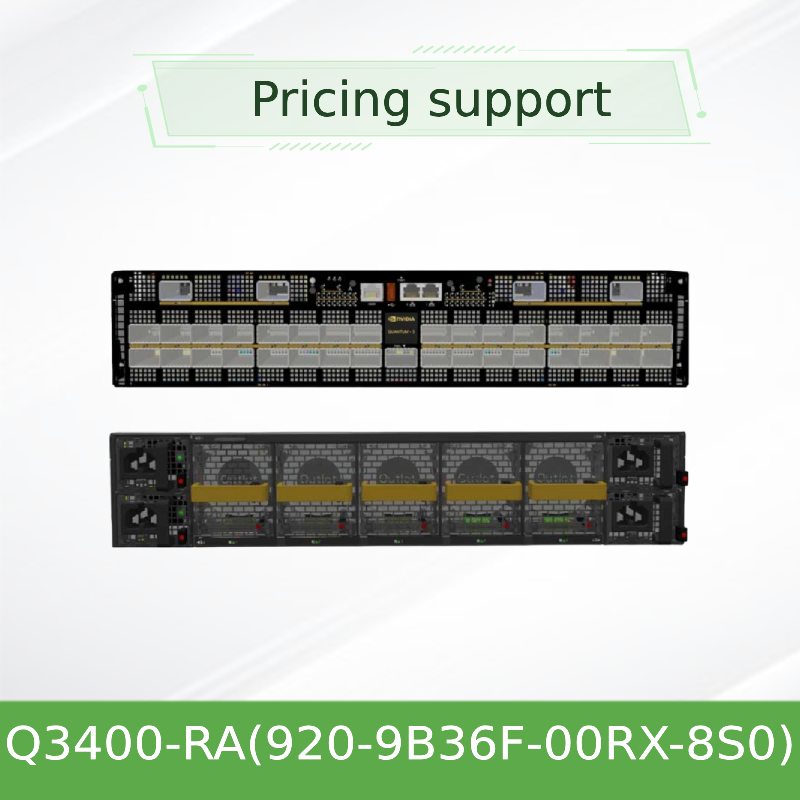

NVIDIA Q3400-RA Spine Switch: 115.2 Tb / s برای مراکز داده مقیاس پذیر
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | Q3400-RA (920-9B36F-00RX-8S0) |
| مدرک: | q3200-ra-q3400-ra-xdr-800gb...al.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| مدل شماره: | Q3400-RA 920-9B36F-00RX-8S0 | نرخ انتقال: | 800 گیگابایت |
|---|---|---|---|
| پورت ها: | 72 | تابع: | LACP ، STACKABLE ، پشتیبانی VLAN |
| تکنولوژی: | بی نهایت | حداکثر سرعت: | XDR |
| بسته حمل و نقل: | بسته بندی | مشخصات: | 43.6*433.2*590.6 میلی متر |
| علامت تجاری: | غوغا | مبدا: | چین |
| برجسته کردن: | NVIDIA Q3400-RA Spine Switch,NVIDIA Spine Switch 115.2 تبت در ثانیه,سوئیچ شبکه مرکز داده با ضمانت |
||
توضیحات محصول
NVIDIA Q3400-RA Spine Switch: 115.2 Tb / s برای مراکز داده مقیاس پذیر
NVIDIA Q3400-RA یک سیستم سوئیچ XDR InfiniBand با سرعت بالا و 800Gb / s است که توسط NVIDIA Quantum-3 ASIC پشتیبانی می شود. برای سخت ترین محیط های هوش مصنوعی و HPC طراحی شده است.شاسی 4U 144 پورت را در 72 قفس OSFP ارائه می دهد، که توپولوژی های عظیم دو سطحی درخت چربی را که از 10368 NIC ConnectX-8 پشتیبانی می کنند، امکان پذیر می کند. با SHARPv3 یکپارچه، مسیریابی سازگاری و منزوی عملکرد،Q3400-RA ستون فقرات ایده آل برای مراکز داده نسل بعدی است.
مشخصات کلیدی
- 144 پورت XDRبیش از 72 قفس OSFP
- 115.2 Tb/sکل ظرفیت سوئیچ
- 4Uفاکتور فرم بهینه شده برای قفسه
- 8 × PSUمنابع برق اضافی و قابل تعویض گرم
- آماده UFMمدیریت بین باند FNM
ویژگی های کلیدی
- پورت های 800Gb/s با چگالی بالا:۱۴۴ پورت XDR (۲۰۰ گیگابایت در ثانیه در هر خط) در ۷۲ قفس OSFP، پشتیبانی از اپتیک های ۴۰۰G و ۸۰۰G
- ASIC کوانتوم-3:200G SerDes پیشرفته، SHARPv3 برای شتاب اجتماعی و محاسبات پیشرفته در شبکه
- 115.2 Tb/s غیر مسدود کننده:پهنای باند کامل با تاخیر کم تعیین کننده، ایده آل برای آموزش AI موازی گسترده
- افزوده و قابل تعویض گرم:8 منبع برق (جريان هوا C2P) و 10 فن؛ N + 1 افزوده با جایگزینی زمان توقف صفر
- پورت FNM آماده UFM:پورت اختصاصی مدیریت در باند (OSFP) برای NVIDIA Unified Fabric ManagerTM (UFM)
- توپولوژی های انعطاف پذیر:از Fat-Tree، Dragonfly+، Torus چند بعدی و بیشتر پشتیبانی می کند - ستون فقرات / برگ آماده
خلاصه ی تکنولوژی
ASIC کوانتوم-3:Q3400-RA از 200Gb / s در هر خط SerDes استفاده می کند و 800Gb / s را در هر پورت OSFP ارائه می دهد. در ترکیب با NVIDIA SHARPv3 (پروتکل جمع آوری و کاهش سلسله مراتب مقیاس پذیر) ،این عملیات جمعی را با بارگذاری MPI و ابتدایی های یادگیری عمیق به طور مستقیم به شبکه تسریع می کند.مسیر تطبیقی و کنترل ازدحام، عملکرد ثابت را حتی در پارچه های ازدحام شده تضمین می کند.
مدیریت درون باند:پورت FNM (Fabric Network Management) پانل جلو دسترسی UFM اختصاصی را بدون مصرف پورت های داده فراهم می کند، طراحی توپولوژی را ساده می کند و از تله متری پیشرفته استفاده می کند.
ماموریت های معمول
- ستون فقرات در درخت چربی بزرگ:اتصال تا 10368 NIC ConnectX-8 در یک توپولوژی دو سطح
- گروه های آموزشی هوش مصنوعی:قدرت NVIDIA DGX و HGX superpod پارچه با 800Gb / s در هر لینک
- محاسبات با کارایی بالا:هواشناسی شتاب دهنده، دینامیک مولکولی و شبیه سازی عناصر محدود
- مرکز داده های ابر و شرکت:ایجاد شبکه های مقیاس پذیر و کم تاخیر برای امور مالی، تولید و تحقیقات
سازگاری
| اجزا / اکوسیستم | سازگاری |
|---|---|
| NIC ها | ConnectX-8، ConnectX-7، ConnectX-6 (با مذاکره سرعت) |
| اپتیک و کابل | OSFP، OSFP به OSFP، مس فعال / منفعل، تک حالت / چند حالت |
| مدیریت | NVOS (NVUE) ، UFM، SNMP، REST API، کنسول سریالی |
| توپولوژی ها | درخت چاق، مارمولک+، توروس، و سفارشی |
| استانداردها | مشخصات معماری InfiniBand 1.5، RoHS، CE، FCC، VCCI، cTUVus |
مشخصات فنی
| دسته بندی | جزئیات |
|---|---|
| تراکم بندر | 144 پورت XDR (800Gb / s) در 72 قفس OSFP |
| ظرفیت تغییر | 115.2 Tb/s |
| فاکتور شکل | 4U راک-مانت (7" H × 17.24" W × 33.5" D) / 850 میلی متر عمق |
| وزن (به طور کامل پر شده) | ۶۰ کیلوگرم (با ۸ PSU) |
| واحد خدمات عمومی | 8 × 2000W AC، جریان هوا C2P، 200-240V ~ 50/60Hz |
| طرفداران | 10 واحد فن قابل تعویض گرم، جریان هوا C2P |
| قدرت معمولی (ATIS) | 2.9 kW (کابل های منفعل) ؛ 7 kW (کابل های فعال) |
| مدیریت | NVOS (NVUE) ، UFM، کنسول سریالی (RJ45) ، USB 20پورت های دوگانه 1GbE MGT |
| دمای کار | 0°C تا 35°C (دفق هوا برعکس) ؛ غیر عملیاتی: -40°C تا 70°C |
| سطح سر و صدا | 78.4 دبیا در شرایط نامی (ISO 7779) |
| مقررات | CB، cTUVus، CE، CU، EMC (CE/FCC/VCCI/ICES/RCM) ، RoHS |
| کیت راه آهن | 930-9SKIT-00LO-00B (بدون ابزار، عمق قفسه 700-800 میلی متر) |
* برخی از مقادیر معمولی هستند. لطفا مشخصات دقیق را با نماینده NVIDIA خود تأیید کنید.
راهنمای انتخاب
| SKU | توضیحات | جریان هوا | عمق قفسه |
|---|---|---|---|
| 920-9B36F-00RX-8S0 | Q3400-RA، 4U، 144 پورت XDR، 8 PSU، مدیریت شده، جریان هوا C2P | C2P (کنتاکتور به قدرت) | عمق استاندارد (850 میلی متر) |
| 930-9SKIT-00LO-00B | کیت ریل بدون ابزار برای 4U Q3400 | ... | ۷۰۰ تا ۸۰۰ میلی متر |
| 930-9SPSU-00RA-00A | 2000W AC PSU (C2P) برای Quantum-3 | C2P | ... |
| 930-9SFAN-00RM-00B | واحد فن (C2P) برای سیستم های خنک کننده هوا XDR | C2P | ... |
مزایا
- راديکس بي شباهت:144 پورت در 4U - سوئیچ های کمتر، هزینه کمتر، کابل گذاری ساده تر
- سازگار با آینده:پشتیبانی از NDR و XDR، حفاظت از سرمایه گذاری
- شتاب SHARPv3:زمان آموزش هوش مصنوعی را تا 20 درصد کاهش می دهد
- مدیریت ساده:NVOS با NVUE، Zero-Touch Provisioning (ZTP) و ادغام UFM
- حمایت جهانی:پشتیبانی فنی 24/7، RMA و خدمات در محل
خدمات و پشتیبانی
شرکت هنگ کنگ Starsurge Group Co، Limited پشتیبانی کامل چرخه زندگی را برای سوئیچ های NVIDIA Q3400-RA ارائه می دهد:
- مشاوره قبل از فروش:طراحی توپولوژی، برنامه ریزی قدرت / خنک کننده و تجزیه و تحلیل ROI
- تدارکات و تحویل:حمل و نقل جهانی با ردیابی و گمرکی
- پشتیبانی فنی:تشخیص از راه دور، تعویض در محل و به روزرسانی نرم افزار
- آموزش:کارگاه های گواهینامه NVIDIA (کارگاه های عملی، مدیریت UFM)
- گارانتی:گارانتی استاندارد یک ساله سخت افزار (انتخابات گسترده در دسترس است)
پرسش های مکرر
تفاوت بین Q3400-RA و Q3200-RA چیست؟
Q3400-RA یک شاسی 4U با 144 پورت (115.2 Tb / s) - ایده آل برای نقش های ستون فقرات است. Q3200-RA یک شاسی 2U با دو سوئیچ مستقل (72 پورت در کل، 57.6 Tb / s) - ایده آل برای برگ یا پارچه های کوچکتر است.
میتونم از اپتیک NDR با Q3400-RA استفاده کنم؟
بله. پورت ها از نوری و کابل های NDR (400Gb/s) و XDR (800Gb/s) پشتیبانی می کنند. برای اتصالات NDR، از دستور `connection-mode ndr` در NVOS استفاده کنید.
Q3400-RA کنترل شده است یا کنترل نشده؟
این یک سوئیچ کاملاً مدیریت شده با NVOS (NVUE) است و از هر دو مدیریت خارج از باند (1GbE MGT) و در باند (FNM) پشتیبانی می کند.
پورت FNM چیه؟
پورت مدیریت شبکه پارچه ای یک پورت OSFP InfiniBand اختصاصی برای اتصال UFM است که تمام پورت های استاندارد را برای ترافیک داده حفظ می کند.
زمان تحویل معمول چقدر است؟
اقلام موجود در ظرف ۵ تا ۷ روز کاری ارسال می شوند. برای پیکربندی های سفارشی، لطفا با فروش تماس بگیرید.
اقدامات احتیاطی و ایمنی
- وزن:Q3400-RA 60 کیلوگرم وزن دارد. همیشه از یک آسانسور سرور و حداقل دو نفر در هنگام نصب قفسه استفاده کنید
- جریان هوا:حداقل 8 سانتی متر فاصله در اطراف دریچه های تهویه را حفظ کنید.
- قدرت:قبل از سرویس تمام 8 سیم برق را قطع کنید.
- درجه حرارت:بیش از 35 درجه سانتیگراد محیط کار نکنید. آستانه های دمای ASIC را نظارت کنید (احذیت: 105 درجه سانتیگراد، بحرانی: 120 درجه سانتیگراد)
- تخلیه الکترواستاتیک:استفاده از حفاظت ESD هنگام دست زدن به کارت ها و فرستنده ها
در مورد شرکت هنگ کنگ Starsurge Group Co. Limited
استارسرج که در سال ۲۰۰۸ تاسیس شد، یک ارائه دهنده مبتنی بر فناوری از سخت افزار شبکه، خدمات فناوری اطلاعات و راه حل های ادغام سیستم است. ما به دولت، مراقبت های بهداشتی، تولید، آموزش، امور مالی،و مشتریان شرکت در سراسر جهانبا یک تیم فروش و فنی با تجربه، ما راه حل های شبکه ای سفارشی را ارائه می دهیم - از سوئیچ ها و NIC ها تا IoT و نرم افزار سفارشی - که توسط پشتیبانی چند زبانی و تحویل جهانی پشتیبانی می شود.مشتری اول، کیفیت محور و نوآوری متمرکز.
ماتریس سازگاری
| محصول NVIDIA | سازگار با Q3400-RA | یادداشت ها |
|---|---|---|
| ConnectX-8 (XDR) | ✓ 800Gb/s کامل | حالت XDR بومی |
| ConnectX-7 (NDR) | ✓ 400Gb/s (طریق اتصال) | نیاز به تغییر حالت |
| OSFP 800G SR/DR | ✓ | پشتیبانی کلاس 8 (33W) |
| OSFP 400G (NDR) | ✓ | کابل های غیرفعال/فعال |
| UFM 35 | ✓ | اتصال بندر FNM |
| NVOS / ONIE | ✓ | ZTP، NVUE، REST API |
لیست بررسی خریدار
- عمق قفسه:اطمینان از عمق 850 میلی متر (33.5 اینچ) و دامنه ریل 700-800 میلی متر
- قدرت:200-240V AC، 10A در هر PSU. برنامه برای 8 سیم های برق C13/C15
- جریان هوا:تایید C2P (کانکتور به قدرت) جریان هوا مطابقت مرکز داده های خود را
- اپتیک:سفارش OSFP ترانسیورها یا کابل های Breakout بر اساس تعداد پورت ها
- مدیریت:کنسول سریال (RJ45) و دو پورت 1GbE MGT آماده است
- خنک کننده:دمای محیط ≤35°C، فضای پاک هوا
