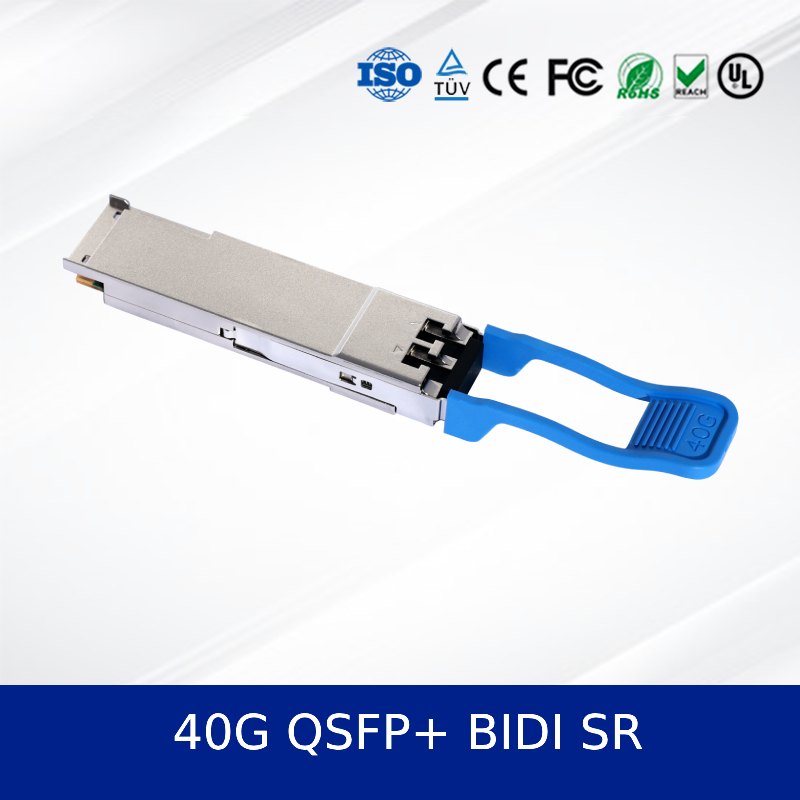

ماژول فرستنده و گیرنده نوری QSFP+ BIDI SR با عملکرد بالا اترنت 40G، 850/908 نانومتر، ماژول QSFP+ BIDI
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | own |
| گواهی: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| شماره مدل: | 40G QSFP+ Bidi Sr |
| مدرک: | CC-QJJ110L-SD_40G QSFP+ BI...09.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | Face to face/bulk price |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | کالاهای خالص 3-7 روز ؛ سفارشی سازی 2-4 هفته |
| شرایط پرداخت: | t/t |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| نام: | ماژول فرستنده نوری | شماره شماره: | CC-QJJ110L-SD |
|---|---|---|---|
| عمل: | 40G QSFP+ Bidi Sr | سرعت: | 40 گرم |
| مشخصات: | 400*265*100mm | قابل اتصال گرم: | بله |
| ولتاژ عرضه: | 3.3 ولت | دمای مورد عملیاتی: | تجاری 0-70 درجه سانتیگراد ؛ 10G گزینه صنعتی -40-85 درجه سانتیگراد را ارائه می دهد. |
| مدیریت / تشخیص: | با سرعت بالا: CMIS Rev 5.0+ با I²C ؛ 10G: SFF-8472 DDM با I²C. | برنامه: | داده های مرکز اترنت ، HPC/Infiniband NDR ، ابر/ستون فقرات و مترو ، دسترسی و تجمع. |
| انطباق / محیط زیست: | CE/FCC/UL/TUV/ROHS | وضعیت: | جدید |
توضیحات محصول
40Gb/s QSFP+ BIDI 850/908nm Optical Transceiver Module ️ تراکم بالا، قدرت پایین، دو جهت
1. 40G QSFP+ BIDI SR خلاصه محصول
CC-QJJ110L-SD یک ماژول گیرنده نوری دو طرفه (BIDI) QSFP + 40Gb / s با عملکرد بالا است که برای برنامه های شبکه ای مرکز داده و شرکت با سرعت بالا طراحی شده است.از تکنولوژی دو طول موج (850nm/908nm) در یک رشته فیبر واحد پشتیبانی می کنداین ماژول نوری با یک منبع تغذیه 3.3V کار می کند و برای دوام بیشتر در یک محفظه فلزی محکم قرار دارد.
2.40G QSFP+ BIDI SR ویژگی های کلیدی
- پشتیبانی از سرعت داده 40Gbps با تبدیل 4x10G NRZ به 2x20G NRZ
- فاکتور فرم QSFP+ قابل اتصال گرم
- دسترسی تا 70 متر در OM3 و 100 متر در OM4 فیبر چند حالت
- رابط نوری دو طرفه مبتنی بر VCSEL با دو طول موج
- نظارت دیجیتال تشخیصی با وقفه های ماسک
- مصرف کم برق: حداکثر 3.5W
- دمای اتاق کار: 0°C تا 70°C
- تطابق با RoHS II
3تکنولوژی و استانداردهای 40G QSFP+ BIDI SR
این ماژول گیرنده نوری با استانداردهای QSFP + MSA مطابقت دارد و از نوسازی NRZ استفاده می کند. از ارتباطات دو جهت را از طریق فیبر تک از طریق چندگانه سازی تقسیم طول موج (WDM) پشتیبانی می کند.این دستگاه طراحی شده است تا با استاندارد های ایمنی لیزر کلاس 1 طبق مقررات IEC 60825-1 و FDA مطابقت داشته باشد.
4اصول کار 40G QSFP+ BIDI SR
این ماژول سیگنال های ورودی الکتریکی 4x10.3125 Gbps را با استفاده از دو طول موج مختلف (850nm و 908nm) به سیگنال های نوری 2x20.625 Gbps تبدیل می کند.این انتقال و دریافت از طریق یک رابط فیبر LC واحدDSP یکپارچه قابلیت های یکپارچگی سیگنال و نظارت را تضمین می کند.
5. 40G QSFP+ برنامه های کاربردی BIDI SR
- ارتباطات متقابل مرکز داده و معماری های ستون فقرات
- خوشه های محاسبات با عملکرد بالا (HPC)
- جمع آوری شبکه های شرکت
- زیرساخت های ابری و شبکه های فضای ذخیره سازی (SAN)
6مشخصات 40G QSFP+ BIDI SR
| پارامتر | دقیقه | نوع | مکس | واحد |
|---|---|---|---|---|
| ولتاژ تغذیه | 3.135 | 3.3 | 3.465 | V |
| مصرف برق | - | - | 3.5 | W |
| Tx قدرت خروجی | -6 تا2 | - | 4 | دی بی ام |
| حساسیت گیرنده | - | - | - هفت.1 | دی بی ام |
| دمای کار | 0 | 25 | 70 | °C |
7مزایا
- طراحی دو طرفه تعداد فیبر و هزینه زیرساخت را کاهش می دهد
- مصرف انرژی کم باعث افزایش بهره وری انرژی می شود
- پوشش فلزی محکم عملکرد حرارتی و قابلیت اطمینان را بهبود می بخشد
- نظارت دیجیتال امکان تشخیص و نگهداری در زمان واقعی را فراهم می کند
- سازگار با سوئیچ های اصلی و روترهای OEM
8خدمات و پشتیبانی
ما یک گارانتی 3 ساله بر روی تمام ماژول های گیرنده نوری ارائه می دهیم. پشتیبانی فنی 24 ساعت در روز در دسترس است. خدمات برچسب گذاری سفارشی و آزمایش سازگاری ارائه شده است.قیمت عمده و گزینه های OEM در دسترس است.
9سوالات متداول
سوال: حداکثر فاصله ای که توسط این ماژول نوری پشتیبانی می شود چیست؟
پاسخ: تا 70 متری را در فیبر OM3 و 100 متری را در فیبر OM4 پشتیبانی می کند.
سوال: آیا این ماژول با سوئیچ های سیسکو/جونیپر/ سازگار است؟
A: بله، آن را برای سازگاری با مارک های اصلی طراحی شده است. لطفا مطابقت خاص مدل را تایید کنید.
س: آیا از نظارت دیجیتال تشخیصی (DDM) پشتیبانی می کند؟
ج: بله، پشتیبانی کامل DDM برای نظارت در زمان واقعی را فراهم می کند.
10احتیاط
- از تخلیه الکترواستاتیک (ESD) در هنگام دستکاری اجتناب کنید
- پرتوی لیزر را به چشم ها یا پوست قرار ندهید
- کار در محدوده دمای و ولتاژ مشخص شده
- فقط از کابل ها و کانکتورهای فیبر نوری سازگار استفاده کنید
