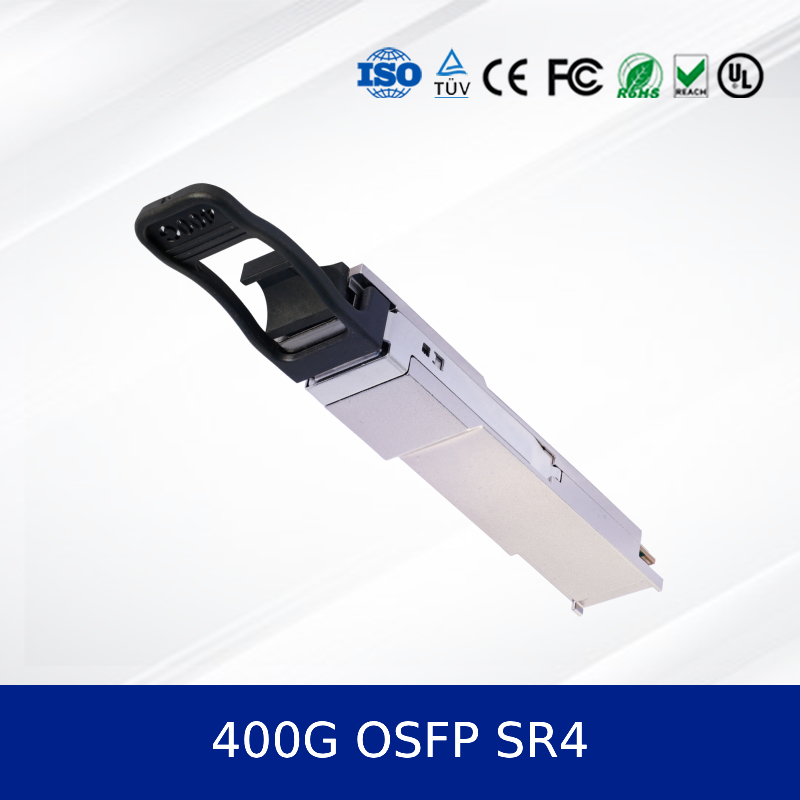

ماژول فرستنده و گیرنده نوری 400G OSFP SR4، 100 متر OM4، MPO-12، CMIS 5.0 برای اترنت مرکز داده
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | own |
| گواهی: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Model Number: | 400G OSFP SR4 |
| مدرک: | 400G OSFP SR4.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | Face to face/bulk price |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | کالاهای خالص 3-7 روز ؛ سفارشی سازی 2-4 هفته |
| شرایط پرداخت: | t/t |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-OSFP04SR4-12D |
|---|---|---|---|
| Performance: | 400G OSFP SR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
توضیحات محصول
فرستنده و گیرنده نوری 400G OSFP SR4 — CC-OSFP04SR4-12D
اتصال مرکز داده با سرعت بالا را با ما فعال کنید ماژول فرستنده و گیرنده نوری, که برای اترنت 400 گیگابیت و برنامه های InfiniBand NDR مهندسی شده است. این ماژول نوری تا 100 متر برد را بر روی فیبر چند حالته OM4 ارائه می دهد، دارای کانکتور MPO-12 APC است و با CMIS 5.0 برای مدیریت پیشرفته مطابقت دارد. ایده آل برای محیط های شبکه با چگالی بالا که به انتقال قابل اعتماد و پهنای باند بالا نیاز دارند.
ویژگی های کلیدی
- فاکتور فرم OSFP با قابلیت اتصال داغ با کانکتور MPO-12 APC
- از پیکربندی های 400GBASE-SR4 و breakout (4x100G) پشتیبانی می کند
- تا 70 متر روی OM3 و 100 متر روی فیبر چند حالته OM4 برد دارد
- مطابق با CMIS Rev 5.0 برای مدیریت جامع
- مصرف برق کم: 8.5 وات (400G) و 6.5 وات (200G)
- نظارت تشخیصی دیجیتال از طریق رابط I2C
- مطابق با RoHS و ایمنی لیزر کلاس 1
فناوری و استانداردها
این ماژول فرستنده و گیرنده نوری با استانداردهای OSFP MSA، IEEE P802.3db/D3.0 و IEEE P802.3ck مطابقت دارد. این از سیگنالینگ PAM4 با 53.125 گیگابیت بر ثانیه در هر خط استفاده می کند و تشخیص های پیشرفته ای را برای نظارت و مدیریت عملکرد در زمان واقعی ادغام می کند.
اصل کار
این ماژول نوری با استفاده از فناوری VCSEL سیگنال های الکتریکی را به سیگنال های نوری تبدیل می کند تا از طریق فیبر چند حالته منتقل شود. بخش گیرنده از فوتودیودهای PIN برای تشخیص با حساسیت بالا استفاده می کند. مدارهای بازیابی ساعت و داده داخلی (CDR) یکپارچگی سیگنال و حداقل لرزش را تضمین می کنند و از انتقال داده با سرعت بالا پشتیبانی می کنند.
برنامه های کاربردی
- اتصالات مرکز داده و شبکه های ستون فقرات
- محاسبات با کارایی بالا و زیرساخت های ابری
- سوئیچ ها و روترهای اترنت 400G
- برنامه های InfiniBand NDR
- شبکه های مخابراتی و ارائه دهنده خدمات
مشخصات فنی
| پارامتر | مقدار |
|---|---|
| نرخ داده | 400G (4x100G) |
| طول موج | 850 نانومتر |
| حداکثر برد (OM4) | 100 متر |
| کانکتور | MPO-12 APC |
| مصرف برق | 8.5 وات (400G)، 6.5 وات (200G) |
| دمای عملیاتی | 0 درجه سانتیگراد تا 70 درجه سانتیگراد |
اطلاعات سفارش
| مدل | شرح |
|---|---|
| CC-OSFP04SR4-12D | 400G SR4، 100 متر OM4، 0 درجه سانتیگراد تا 70 درجه سانتیگراد |
مزایا
- تراکم پهنای باند بالا با ظرفیت 400G
- ساخت و ساز قوی با کانکتور MPO-12 برای اتصال قابل اعتماد
- تشخیص دیجیتال پیشرفته برای نظارت و عیب یابی در زمان واقعی
- انطباق با استانداردهای صنعت، قابلیت همکاری را تضمین می کند
- حالت های توان انعطاف پذیر برای راندمان انرژی بهینه شده
خدمات و پشتیبانی
ما 5 سال گارانتی، پشتیبانی فنی جهانی و گزینه های عرضه انعطاف پذیر ارائه می دهیم. تیم ما مشاوره 24/7 و کمک یکپارچه سازی را برای اطمینان از استقرار و عملکرد روان ارائه می دهد.
سوالات متداول
س: حداکثر برد این فرستنده و گیرنده چقدر است؟
پاسخ: تا 70 متر روی OM3 و 100 متر روی فیبر چند حالته OM4 پشتیبانی می کند.
س: آیا از تشخیص دیجیتال پشتیبانی می کند؟
پاسخ: بله، نظارت تشخیصی دیجیتال جامع را از طریق رابط I2C ارائه می دهد.
س: آیا با زیرساخت های موجود سازگار است؟
پاسخ: بله، به گونه ای طراحی شده است که با پورت های OSFP استاندارد و شبکه های فیبر چند حالته سازگار باشد.
احتیاط ها
- از خم کردن فیبر فراتر از حداقل شعاع خمش خودداری کنید.
- از تمیز کردن مناسب کانکتورهای MPO برای جلوگیری از آلودگی اطمینان حاصل کنید.
- در محدوده دما و رطوبت مشخص شده کار کنید.
- در هنگام جابجایی از روش های محافظت از تخلیه الکترواستاتیک (ESD) پیروی کنید.
معرفی شرکت

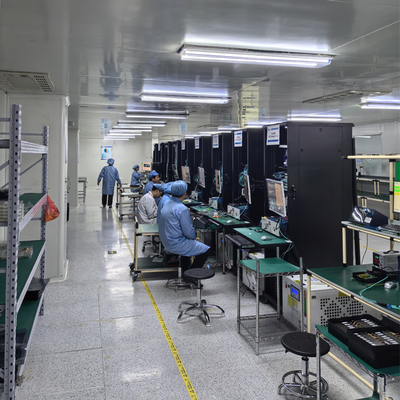

با بیش از یک دهه تجربه در صنعت، ما یک مرکز تولید بزرگ را اداره می کنیم و یک تیم فنی قوی را حفظ می کنیم. ما نماینده برندهای پیشرو از جمله Mellanox، Ruckus، Aruba و Extreme هستیم. طیف محصولات ما شامل سوئیچ های شبکه، آداپتورها، نقاط دسترسی بی سیم، کنترلرها و کابل های اصلی جدید است. ما بیش از 10 میلیون واحد در موجودی داریم که عرضه کافی و قیمت های رقابتی را تضمین می کند. تعهد ما به کیفیت و خدمات، جایگاه معتبری را در بازار جهانی برای ما به ارمغان آورده است.
