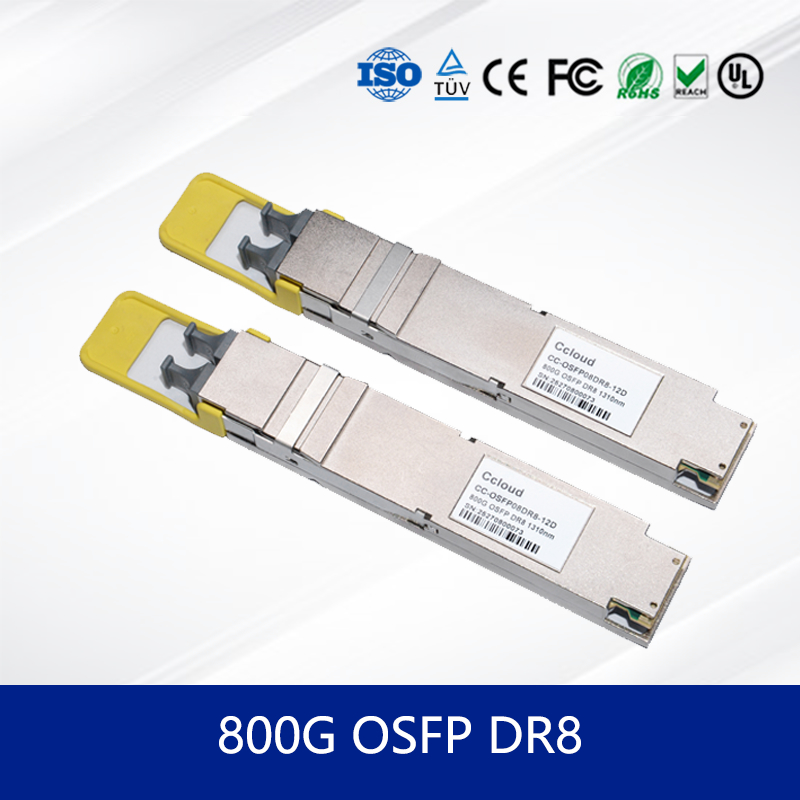

ماژول گیرنده 800G OSFP 112 DR8 CC-OSFP08DR8-12D با سرعت بالا برای مرکز داده
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | own |
| گواهی: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| شماره مدل: | 800G OSFP DR8 |
| مدرک: | CC-OSFP08DR8-12D_Rev Draft_...10.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 50 عدد |
|---|---|
| قیمت: | Face to face/bulk price |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | کالاهای خالص 3-7 روز ؛ سفارشی سازی 2-4 هفته |
| شرایط پرداخت: | t/t |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| نام: | ماژول فرستنده نوری | شماره شماره: | CC-OSFP08DR8-12D |
|---|---|---|---|
| عمل: | 800G OSFP DR8 | سرعت: | 800 گرم |
| مشخصات: | 400*265*100mm | گرم: | بله |
| ولتاژ عرضه: | 3.3 ولت | دمای مورد عملیاتی: | تجاری 0-70 درجه سانتیگراد ؛ 10G گزینه صنعتی -40-85 درجه سانتیگراد را ارائه می دهد. |
| مدیریت / تشخیص: | با سرعت بالا: CMIS Rev 5.0+ با I²C ؛ 10G: SFF-8472 DDM با I²C. | برنامه: | داده های مرکز اترنت ، HPC/Infiniband NDR ، ابر/ستون فقرات و مترو ، دسترسی و تجمع. |
| انطباق / محیط زیست: | CE/FCC/UL/TUV/ROHS | وضعیت: | جدید |
| برجسته کردن: | 112 DR8 CC-OSFP08DR8-12D,800G OSFP 112 DR8 گیرنده,ماژول گیرنده برای مرکز داده,800G OSFP 112 DR8 Transceiver,Transceiver Module for Data Center |
||
توضیحات محصول
ماژول 800G OSFP Transceiver Optical Module مدیریت CMIS / 500 متر دسترسی / قابل وصل شدن گرم
نکات برجسته ارزشمند
- 800 Gb/s DR8 بر روی SMF تا 500 m با استفاده از 53.125 GBd PAM4 در هر خط برای عملکرد پیش بینی شده برگ
- طراحی OSFP Type-2 که می تواند به صورت گرم وصل شود و دارای دو کانکتور MTP-8 APC برای پانل های جلوی متراکم باشد.
- نظارت CMIS با تله متری استاندارد، آژیرها و حالت های کم مصرف برای عملیات مداوم چند فروشنده.
- 3.3 ولتاژ برق، قدرت معمولی حدود 14.6 وات، عملیات تجاری در درجه حرارت 0°C.
1) اطلاعات محصول / توضیحات محصول / اطلاعات اساسی / مشخصات
CC-OSFP08DR8-12Dماژول گیرنده نوریهدف از تولیدات 800G نسل بعدی در ابرها، هوش مصنوعی و محیط های HPC است. هشت خط میزبان 100G به هشت خط نوری در 1310 نانومتر نقشه برداری می شود،ارائه لینک های مستحکم کلاس DR تا 500 متر بر روی فیبر تک حالتاین OSFP Type-2 که می تونه به صورت گرم وصل بشهماژول نورییک اثر حرارتی جمع و جور با دو پورت MTP-8 APC و کنترل CMIS برای عملیات ساده در سراسر سیستم عامل های مخلوط است. برای بسیاری از اپراتورها این کلاس همچنین به عنوان800 گرم در هر روز، ساده سازی جستجو، صلاحیت و مدیریت چرخه زندگی.
2) ویژگی ها
- فاکتور فرم: OSFP نوع 2، قابل وصل شدن گرم؛ تراکم بالای پانل جلویی.
- نرخ کل: 800 گیگابایت در ثانیه از طریق 8 × 53.125 گیگابایت در روز PAM4.
- اپتیک: فرستنده های EML 1310 nm با گیرنده های PIN در هر خط.
- دامنه: 500 متر در SMF (بجیت لینک DR).
- قدرت / حرارتی: ریل 3.3 ولت، ~ 14.6 وات معمولی، 0 ′′ 70 درجه سانتیگراد
- مدیریت: CMIS از طریق I2C با حالت قطع، تنظیم مجدد، حال و کم مصرف.
3) تکنولوژی
این طراحی که به OSFP MSA با CMIS برای پلاگین های 8/16 لاین ساخته شده است، از سیگنال PAM4 برای رسیدن به 800G بدون افزایش تعداد پورت های صفحه نمایش استفاده می کند.لیزرهای EML در 1310 نانومتر خطی بودن و تحمل پراکندگی را فراهم می کنند• گیرنده های PIN-PD حساسیت و حاشیه مورد نیاز برای نوری DR را حفظ می کنند.ماژول گیرنده نوریبه نقشه های مشترک رژستر و ماشین های حالت پایبند است، که رفتار یکنواخت را در میان انواع NOS سوئیچ تضمین می کند.
4) تئوری / اصل کار
در داخل، یک ریتیمر / گیربکس شرایط هشت خط الکتریکی 100G را ایجاد می کند و نمادهای PAM4 را به هشت EML هدایت می کند. در هنگام دریافت، جبهه های PIN / TIA سیگنال ها را به SerDes میزبان باز می گرداند.یک اتوبوس دو سیم I2C صفحات CMIS را برای موجودی نشان می دهد، آستانه ها، حالت قدرت و مدیریت خطاماژول نوریبرای ادغام با تامین خودکار و ابزار ناوگان.
5) کاربرد / استفاده
- پارچه های ستون فقرات در مراکز داده ابری با ارتباطات تعیین کننده 500 متر DR (ToR/EoR/aggregation)
- خوشه های آموزش هوش مصنوعی و ستون فقرات ذخیره سازی که جریان هوا و حاشیه های حرارتی محدود هستند.
- HPC ارتباطات متقابل استاندارد سازی در800 گرم در هر روزبرای شاسی های رادیکس بالا و کارت های خط ماژولار.
6) جدول مشخصات + جدول انتخاب
7) مزایا / نقاط فروش
- CMIS مبتنی بر استانداردها اتوماسیون چند فروشنده و نگهداری ناوگان را ساده می کند.
- پاکت حرارتی برای کارت های خط و شاسی فشرده و خنک هوا تنظیم شده است.
- تعاملی مستقیم بین اکوسیستم ها800 گرم در هر روز.
8) خدمات
انتخاب قبل از فروش، بررسی بودجه لینک، لجستیک سریع و پشتیبانی فنی از راه دور / در محل در دسترس است. راهنمایی های تأمین و پیکربندی مبتنی بر پروژه به سرعت زمان تولید کمک می کند.
9) سوالات متداول
- اینماژول گیرنده نوریبا سوئيچ 800G من همکاري داره؟این OSFP MSA و CMIS را دنبال می کند؛ با لیست تایید شده فروشنده خود بررسی کنید.
- چه مسافتي پشتیبانی ميشه؟تا 500 متر بر روی SMF با بودجه نوری DR و FEC مشخص شده.
- چه قدرت و دما باید برنامه ریزی کنم؟به طور معمول ~ 14.6 ولت در 3.3 ولت؛ مورد 070 درجه سانتیگراد.
- مي تونيد از عمليات بزرگ حمايت کنيد؟بله برنامه های تامین پروژه و پشتیبانی 24 ساعته در دسترس هستند.
10) احتیاط
- در محدوده دمای مورد نظر کار کنید و از دستورالعمل جریان هوا پیروی کنید.
- از ابزار تمیز کردن مناسب MTP/MPO استفاده کنید؛ در هنگام دست زدن به احتیاط های ESD عمل کنید.
- تایید CMIS تجدید نظر / سازگاری نرم افزار قبل از مقیاس ازماژول نوریناوگان ها

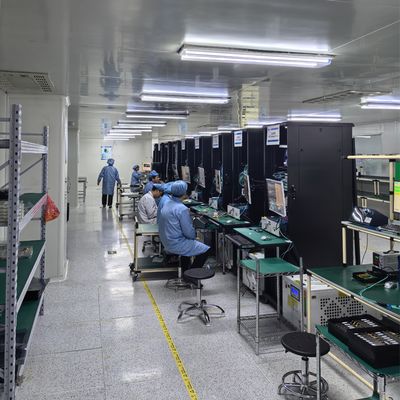

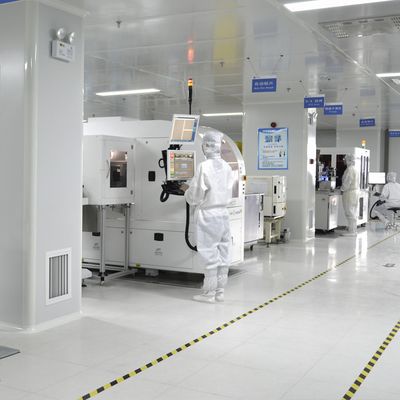

11) فرآیند تولید
ماژول ها در خطوط بزرگ با بازرسی ورودی، تراز اپتیک، سوختگی و تأیید نهایی تولید می شوند.هر واحد قبل از حمل آزمایشات الکتریکی و نوری را برای تأیید عملکرد PAM4 و عملکرد CMIS انجام می دهد.
12) دستورالعمل های عملیاتی
- ماژول را در یک قفس OSFP با قفل به طور کامل درگیر کنید؛ مسیر MTP-8 بدون خم های تیز.
- تایید اینکه NOS میزبان CMIS را تشخیص می دهد؛ پس از اتصال آلارم ها و آستانه ها را بررسی کنید.
- حفظ بهداشت کانکتورها؛ پورت های استفاده نشده را ببندید؛ سریال های ثبت شده را برای ردیابی دارایی ها ثبت کنید.
13) مشخصات شرکت
با بیش از یک دهه تجربه، تیم پشتیبانی شده از کارخانه ما تولید حرفه ای، تکمیل سریع و مشاوره 24/7 را ارائه می دهد. ما سوئیچ های شبکه اصلی، کارت های رابط شبکه را تامین می کنیم,APهای بی سیم و کنترل کننده ها، کابل ها، وماژول نوریراه حل های پشتیبانی شده توسط موجودی قابل توجهی و مهندسی در محل برای پیاده سازی پروژه.
