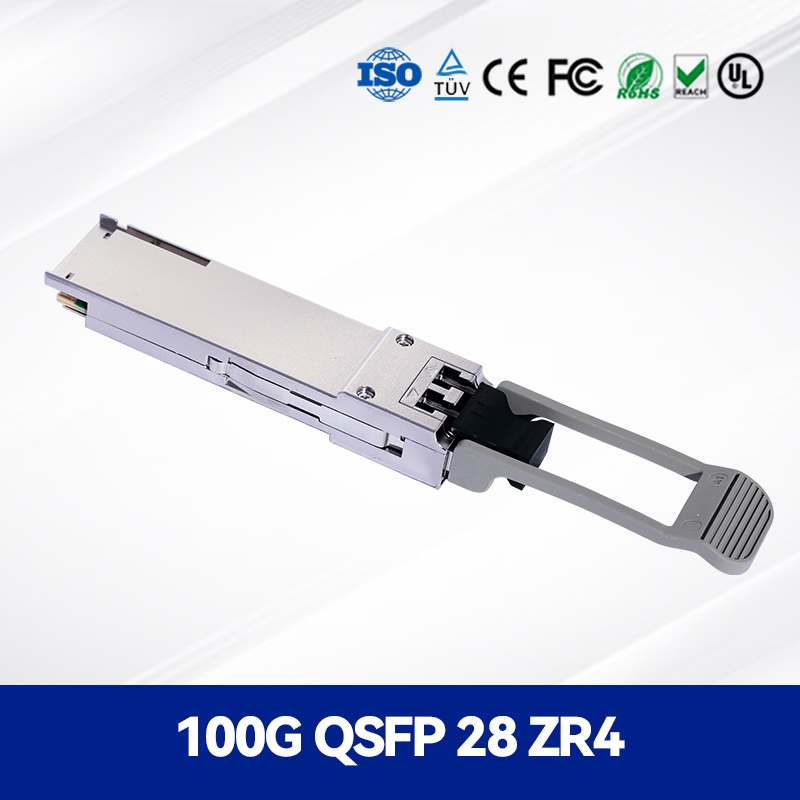

ماژول فیبر نوری 100G Qsfp28 Zr4 80km ممتاز برای مراکز داده

ماژول فیبر نوری 100G Qsfp28 Zr4 80km ممتاز برای مراکز داده

گواهی:

CE, ISO, RoHS, GS

با ما تماس بگیرید
درخواست نقل قول
جزئیات محصول
Model NO.:
100G QSFP28 ZR4 80KM
شبکه پشتیبانی:
اترنت
محتوای اطلاعاتی:
اطلاعات
وضعیت:
جدید
سرعت:
100 گرم
حالت:
ZR4
بسته حمل و نقل:
بسته بندی
مشخصات:
400*265*100mm
علامت تجاری:
دوتایی
منشاء:
چین
ظرفیت تولید:
50000
Payment & Shipping Terms
مقدار حداقل تعداد سفارش
1
قیمت
1950
توضیحات محصول
100G QSFP28 ZR4 80km LAN-WDM Transceiver
 ماژول فرستنده و گيرنده نوری 100GBase QSFP28 ER4 40KM
ویژگی ها
.پشتیبانی از 103 گیگابیت بر ثانیه
.تا 80 کیلومتر برای G.652 SMF
.منبع تغذیه تک 3.3 ولت و اتلاف توان< 7.5 وات
.فرستنده خنک کننده LAN-WDM مبتنی بر EML با سرعت 4x28 گیگابیت بر ثانیه
.آرایه SOA+PIN و TIA در سمت گیرنده
.رابط الکتریکی با زمان بندی مجدد 4x28 گیگابیت بر ثانیه
.درگاه های LC دوبلکس
.رابط I2C با نظارت تشخیصی دیجیتال یکپارچه
.دمای کارکرد: -40 درجه سانتیگراد ~85 درجه سانتیگراد

کاربردها
.100GBASE-ZR4 اترنت

استاندارد
.مطابق با مشخصات QSFP28 MSA
.مطابق با ایمنی لیزر کلاس 1 FDA و IEC60825-1

توضیحات محصول
CC-QKKLL8L-SD برای پیوندهای اترنت 103 گیگابیت بر ثانیه بر روی فیبر تک حالته 80 کیلومتری طراحی شده است. این با IEEE 802.3ba مطابقت دارد. عملکردهای تشخیصی دیجیتال از طریق رابط I2C در دسترس هستند، همانطور که توسط QSFP28 MSA مشخص شده است.
پارامتر
نماد
حداقل
معمولی
حداکثر
واحد
فرستنده
نرخ سیگنالینگ، هر خط
BRAVE

25.78

گیگابیت بر ثانیه
تغییرات نرخ داده

-100

+100
Ppm
طول موج مرکز Lane_0
λC0
1294.53
1295.56
1296.59
نانومتر
طول موج مرکز Lane_1
λC1
1299.02
1300.05
1301.09
نانومتر
طول موج مرکز Lane_2
λC2
1303.54
1304.58
1305.63
نانومتر
طول موج مرکز Lane_3
λC3
1308.09
1309.14
1310.19
نانومتر
سرکوب حالت جانبی
SMSR
30


dB
کل توان خروجی متوسط
Po


12.5
dBm
متوسط ​​توان پرتاب هر خط *(توجه 1)
Peach
2

6
dBm
دامنه مدولاسیون نوری (OMA) هر خط
TXOMA


3.6
dBm
متوسط ​​توان پرتاب فرستنده خاموش هر خط
Poff


-30
dBm
جریمه فرستنده و پراکندگی (TDP)، هر خط
TDP


2.5
dB
نسبت انقراض، هر خط
ER
8


dB
نویز شدت نسبی
RIN


-130
dB/hz
بازتاب فرستنده
REFLT


-12
dB
تحمل بازگشت نوری



20
dB
تعریف ماسک چشم فرستنده

{X1, X2, X3, Y1, Y2, Y3}*(توجه 2)

{0.25, 0.4, 0.45,0.25,0.28,0.4}

گیرنده
متوسط ​​توان دریافت، هر خط *(توجه 3)
RPOW
-28

3
dBm
آستانه آسیب، هر خط
RDAM

4

dBm
توان دریافت، هر خط (OMA)
RxOMA
3


dBm
حساسیت دریافت (OMA)، هر خط
RxSENS


-28
dBm
بازتابنده گیرنده
REFLR


-26
dB
LOS Assert، هر خط
LOSA
-39


dBm
LOSDe-Assert، هر خط
LOSD


-29
dBm
LOSHysteresis، هر خط

0.5


dB
پارامتر
نماد
حداقل
معمولی
حداکثر
واحد
یادداشت
فرستنده
نوسان ورودی داده دیفرانسیل در هر خط
Vin
300

900
mVp-p

امپدانس ورودی (دیفرانسیل)
Zin
90
100
110
%

گیرنده
دامنه خروجی (دیفرانسیل)
Vout
300

900
mVp-p

امپدانس خروجی (دیفرانسیل)
Zout
90
100
110
%

زمان افزایش/افت خروجی
tr/tf


20
ps
20%~80%
پارامتر
نماد
حداقل
معمولی
حداکثر
واحد

دمای کارکرد
Tc
-40

85
°C

ولتاژ منبع تغذیه
Vcc
3.135
3.3
3.465
V

اتلاف توان
PD


7.5
W

پین
منطق
نماد
شرح
توالی پلاگین
یادداشت
یادداشت
1

GND
زمین
1
1)

2
CML-1
Tx2n
ورودی داده معکوس فرستنده
3


3
CML-1
Tx2p
ورودی داده غیر معکوس فرستنده
3


4

GND
زمین
1
1)

5
CML-1
Tx4n
ورودی داده معکوس فرستنده
3


6
CML-1
Tx4p
ورودی داده غیر معکوس فرستنده
3


7

GND
زمین
1
1)
8
LVTTL-1
ModSelL
انتخاب ماژول
3

9
LVTTL-1
ResetL
ModuleReset
3

10

VccRx
+3.3V منبع تغذیه گیرنده
2
2)

11
LVCMOS-I/O
SCL
ساعت رابط سریال 2 سیمه
3


12
LVCMOS-I/O
SDA
داده رابط سریال 2 سیمه
3

1
13

GND
زمین
1
1)
1
14
CML-O
Rx3p
خروجی داده غیر معکوس گیرنده
3


15
CML-O
Rx3n
خروجی داده معکوس گیرنده
3


16

GND
زمین
1
1)

17
CML-O
Rx1p
خروجی داده غیر معکوس گیرنده
3


18
CML-O
Rx1n
خروجی داده معکوس گیرنده
3


19

GND
زمین
1
1)

ماژول فیبر نوری 100G Qsfp28 Zr4 80km ممتاز برای مراکز داده 0
ماژول فیبر نوری 100G Qsfp28 Zr4 80km ممتاز برای مراکز داده 1
ماژول فیبر نوری 100G Qsfp28 Zr4 80km ممتاز برای مراکز داده 2
بسته بندی و تحویل
تمام محصولات در بسته بندی های کاملاً نو، اصلی و مهر و موم شده بسته بندی می شوند. از تولید تا حمل و نقل، آنها باز نشده اند. این اطمینان می دهد که محصولاتی که دریافت می کنید در شرایط عالی هستند. در طول فرآیند بسته بندی، ما از مواد بالشتک حرفه ای مانند پنبه مروارید EPE با چگالی بالا و فیلم حباب دار ضد الکتریسیته ساکن برای ایجاد موانع محافظتی متعدد برای محصولات استفاده می کنیم. چه روترها، سوئیچ ها یا اجزای سرور دقیق، می توانند به درستی در محیطی که ضد ضربه، ضد رطوبت و ضد الکتریسیته ساکن است محافظت شوند. تیم لجستیک حرفه ای ما به شدت از روش های بسته بندی استاندارد پیروی می کند، از جعبه های مقوایی سخت سفارشی استفاده می کند و آنها را با نوارهای متقاطع تقویت می کند تا از محکم و بادوام بودن بسته بندی بیرونی اطمینان حاصل شود.
هنگام حمل و نقل، ما انواع روش های حمل و نقل انعطاف پذیر را برای انتخاب شما ارائه می دهیم: اکسپرس هوایی با تحویل به شهرهای بزرگ در سراسر جهان در عرض 48 ساعت؛ لجستیک بین المللی اختصاصی مقرون به صرفه که 100+ کشور و منطقه را پوشش می دهد. و خدمات دریایی برای کالاهای فله، مجهز به برنامه های تقویت کانتینر حرفه ای. کل فرآیند حمل و نقل در زمان واقعی توسط سیستم اطلاعات لجستیک ردیابی می شود و شما می توانید با وارد کردن شماره سفارش، موقعیت محصول را در هر زمان بررسی کنید. علاوه بر این، ما یک سال خدمات گارانتی برای همه محصولات ارائه می دهیم. اگر در حین حمل و نقل آسیبی غیر انسانی رخ دهد، ما بلافاصله برای بازگشت یا تعویض رایگان ترتیب می دهیم و به شما امکان می دهیم با خیال راحت و بدون هیچ نگرانی خرید کنید.
مشخصات شرکت
ماژول فیبر نوری 100G Qsfp28 Zr4 80km ممتاز برای مراکز داده 3
معرفی شرکت
شرکت ما بیش از 10 سال سابقه دارد، دارای یک کارخانه بزرگ و پشتیبانی قوی تیم فنی است، تعداد زیادی مشتری و تجربه را جمع آوری کرده است، می تواند کمترین قیمت محصولات و بهترین خدمات با کیفیت را به شما ارائه دهد. برندهای نمایندگی شامل Mellanox، Ruckus، Aruba، Extreme و غیره است، محصولات اصلی شامل سوئیچ شبکه، کارت شبکه، نقطه دسترسی بی سیم، کنترلر بی سیم، کابل و غیره است. ما 10 میلیون موجودی برای انتخاب شما داریم، می توانیم انواع مختلفی از محصولات را ارائه دهیم، مقادیر زیادی عرضه. پس از اطمینان از رسیدن دقیق کالاهای شما، مشاوره 24 ساعته خدمات مشتری و پشتیبانی فنی را ارائه دهید. با یک تیم فروش و فنی حرفه ای، ما شهرت بالایی را در بازار جهانی به دست آورده ایم.
ماژول فیبر نوری 100G Qsfp28 Zr4 80km ممتاز برای مراکز داده 4
ماژول فیبر نوری 100G Qsfp28 Zr4 80km ممتاز برای مراکز داده 5
ماژول فیبر نوری 100G Qsfp28 Zr4 80km ممتاز برای مراکز داده 6
نمایش گواهی / قدرت شرکت
ما دارای گواهینامه های محصول مانند CE، FCC، RoHS، UL و غیره هستیم که کیفیت بالای محصولات ما را تضمین می کند.
ماژول فیبر نوری 100G Qsfp28 Zr4 80km ممتاز برای مراکز داده 7

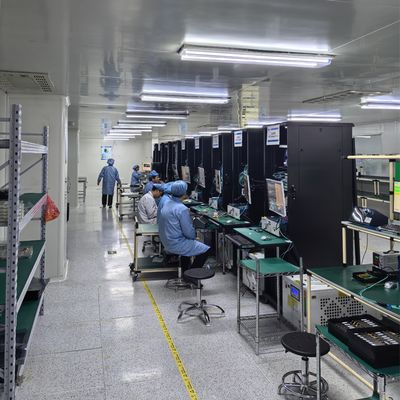

تولید / کارگاه
پردازش و تولید در مقیاس بزرگ کارخانه، با عملیات حرفه ای در طول کل فرآیند برای اطمینان از کیفیت محصول. پشتیبانی فنی حرفه ای و ساخت در محل می تواند پشتیبانی و استقرار مربوطه را برای پروژه ها یا الزامات مختلف ارائه دهد
ماژول فیبر نوری 100G Qsfp28 Zr4 80km ممتاز برای مراکز داده 8
ماژول فیبر نوری 100G Qsfp28 Zr4 80km ممتاز برای مراکز داده 9
ماژول فیبر نوری 100G Qsfp28 Zr4 80km ممتاز برای مراکز داده 10
ماژول فیبر نوری 100G Qsfp28 Zr4 80km ممتاز برای مراکز داده 11
ماژول فیبر نوری 100G Qsfp28 Zr4 80km ممتاز برای مراکز داده 12
ماژول فیبر نوری 100G Qsfp28 Zr4 80km ممتاز برای مراکز داده 13
ماژول فیبر نوری 100G Qsfp28 Zr4 80km ممتاز برای مراکز داده 14
ماژول فیبر نوری 100G Qsfp28 Zr4 80km ممتاز برای مراکز داده 15
سوالات متداول
س1: چه چیزی می توانید از ما بخرید؟
پاسخ: محصولات برند Mellanox، Aruba، Rukus، Extreme، از جمله سوئیچ ها، کارت های شبکه، کابل ها، AccessPoint و غیره.

س2: تاریخ تحویل چطور؟
پاسخ: معمولاً 3-5 روز کاری طول می کشد. برای مدل های خاص، لطفاً با ما تماس بگیرید تا موجودی را بررسی کنید. در پایان، مشاوره واقعی باید غالب باشد. ما تمام تلاش خود را می کنیم تا در اسرع وقت تحویل دهیم.

س3: شرایط گارانتی شما چیست؟
پاسخ: ما 12 ماه زمان گارانتی ارائه می دهیم.

س4: روش حمل و نقل چطور؟
پاسخ: ما از Fedex/DHL/UPS/TNT و سایر حمل و نقل هوایی استفاده می کنیم، حمل و نقل دریایی نیز قابل اجرا است. به یک کلام، ما می توانیم هر حمل و نقلی را که شما می خواهید انجام دهیم.

س5: آیا می توانم چند نمونه بگیرم؟
پاسخ: بله، سفارش نمونه برای بررسی کیفیت و تست بازار در دسترس است. شما فقط باید هزینه نمونه و هزینه اکسپرس را بپردازید.

س6: نقاط قوت اصلی شما چیست؟
پاسخ: عرضه دست اول، محصولات اصلی و جدید با قیمت مناسب و خدمات پس از فروش عالی

س7: سوالات قیمت
پاسخ: گردش موجودی سریع است و هزینه هر دسته از کالاها با توجه به قیمت بازار در نوسان است. قیمت نهایی منوط به نقل قول فروش است. لطفا درک کنید.
