ماژول فرستنده و گیرنده نوری 800G OSFP SR8 با سرعت بالا، توان کم، مطابق با MSA
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | own |
| گواهی: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| شماره مدل: | 800G OSFP SR8 |
| مدرک: | CC-OSFP08SR8-12D_800G OSFP ...27.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 50 عدد |
|---|---|
| قیمت: | Face to face/bulk price |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | کالاهای خالص 3-7 روز ؛ سفارشی سازی 2-4 هفته |
| شرایط پرداخت: | t/t |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| نام: | ماژول فرستنده نوری | مدل شماره.: | CC-OSFP08SR8-12D |
|---|---|---|---|
| عمل: | 800G OSFP SR8 | سرعت: | 800 گرم |
| مشخصات: | 400*265*100mm | گرم: | بله |
| ولتاژ عرضه: | 3.3 ولت | دمای مورد عملیاتی: | تجاری 0-70 درجه سانتیگراد ؛ 10G گزینه صنعتی -40-85 درجه سانتیگراد را ارائه می دهد. |
| مدیریت / تشخیص: | با سرعت بالا: CMIS Rev 5.0+ با I²C ؛ 10G: SFF-8472 DDM با I²C. | برنامه: | داده های مرکز اترنت ، HPC/Infiniband NDR ، ابر/ستون فقرات و مترو ، دسترسی و تجمع. |
| انطباق / محیط زیست: | CE/FCC/UL/TUV/ROHS | وضعیت: | جدید |
| برجسته کردن: | ماژول گیرنده نوری سازگار با MSA,ماژول فرستنده و گیرنده نوری با سرعت بالا,ماژول گیرنده نوری OSFP SR8,High-Speed Optical Transceiver Module,OSFP SR8 Optical Transceiver Module |
||
توضیحات محصول

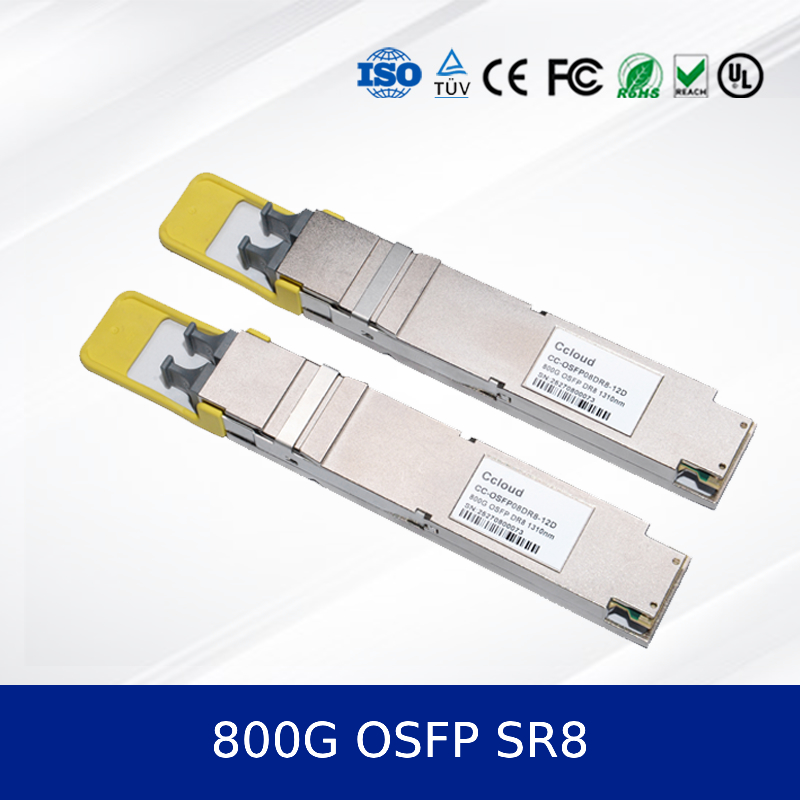

فرستنده و گيرنده نوری 800G OSFP SR8 — سرعت بالا، توان کم، مطابق با MSA
1. مروری بر محصول
800G OSFP SR8 ماژول فرستنده و گيرنده نوریطراحی شده برای مراکز داده با پهنای باند بالا و محیط های محاسباتی با کارایی بالا. این ماژول از اترنت 800G و برنامه های InfiniBand NDR از طریق فیبر چند حالته با برد تا 100 متر بر روی OM4 پشتیبانی می کند. این ماژول با قابلیت اتصال داغ، مطابق با استانداردهای صنعت، مصرف انرژی کم و عملکرد قوی را ارائه می دهد.
2. ویژگی های کلیدی
- فرم فاکتور OSFP با قابلیت اتصال داغ با کانکتورهای دوگانه MPO-12 APC
- مطابق با OSFP MSA، IEEE P802.3db/D3.0 و IEEE P802.3ck
- پشتیبانی از CMIS Rev 5.0+ برای مدیریت پیشرفته
- حداکثر مصرف برق: 17 وات (1.5 وات در حالت کم مصرف)
- برد: 70 متر بر روی OM3، 100 متر بر روی فیبر چند حالته OM4
- تشخیص دیجیتال از طریق رابط I2C
3. فناوری و استانداردها
این ماژول نوری از مدولاسیون PAM4 با نرخ سیگنالینگ 53.125 GBd در هر خط استفاده می کند. این ماژول با مشخصات OSFP MSA Type2 مطابقت دارد و از مشخصات رابط مدیریت مشترک (CMIS) Rev 5.0 یا بالاتر برای یکپارچه سازی و نظارت یکپارچه پشتیبانی می کند.
4. اصل کار
فرستنده و گيرنده سیگنال های الکتریکی را از سیستم میزبان با استفاده از آرایه های VCSEL به سیگنال های نوری تبدیل می کند و از طریق هشت خط فیبر موازی انتقال می دهد. در سمت دریافت، سیگنال های نوری ورودی را با استفاده از فوتودیودهای یکپارچه به داده های الکتریکی تبدیل می کند و از ارتباط با سرعت بالا و تأخیر کم اطمینان حاصل می کند.
5. کاربردها
- اتصالات InfiniBand NDR
- شبکه های اترنت 800G SR8 با FEC
- برنامه های breakout 8x100GbE
- معماری های spine-leaf مراکز داده
- خوشه های محاسباتی با کارایی بالا
6. مشخصات
| پارامتر | حداقل | معمولی | حداکثر | واحد |
|---|---|---|---|---|
| دمای عملیاتی | 0 | — | 70 | °C |
| ولتاژ تغذیه | 3.135 | 3.3 | 3.465 | V |
| مصرف برق | — | — | 17 | W |
| توان خروجی Tx (در هر خط) | -4.6 | — | 4.0 | dBm |
| حساسیت Rx (در هر خط) | — | — | -4.6 | dBm |
7. مزایا
- مصرف برق کمتر در مقایسه با ماژول های فرستنده و گيرنده نوری
- کانکتورهای دوگانه MPO-12 امکان یکپارچه سازی آسان و تراکم پورت بالا را فراهم می کنند
- تشخیص دیجیتال پیشرفته برای نظارت و مدیریت در زمان واقعی
- طراحی شده برای سازگاری با پلتفرم های اصلی سوئیچ و روتر
8. خدمات و پشتیبانی
ما 3 سال گارانتی، حمل و نقل جهانی و پشتیبانی فنی 24/7 ارائه می دهیم. تیم ما در صورت درخواست، کمک در یکپارچه سازی و پیکربندی سفارشی را ارائه می دهد.
9. سوالات متداول
س: حداکثر مسافت پشتیبانی شده چقدر است؟
پاسخ: تا 70 متر بر روی OM3 و 100 متر بر روی فیبر چند حالته OM4.
س: آیا این ماژول با حالت های breakout 100G سازگار است؟
پاسخ: بله، از برنامه های breakout 8x100GbE پشتیبانی می کند.
س: محدوده دمای عملیاتی چقدر است؟
پاسخ: دمای عملیاتی محفظه 0 درجه سانتیگراد تا 70 درجه سانتیگراد.
10. احتیاط ها
- اطمینان از جابجایی مناسب ESD در هنگام نصب.
- فقط از ابزارهای تمیز کننده تایید شده برای کانکتورهای MPO استفاده کنید.
- قبل از استقرار، سازگاری سیستم میزبان را تأیید کنید.
- از خم کردن فیبر فراتر از حداقل شعاع خمش خودداری کنید.
11. معرفی شرکت

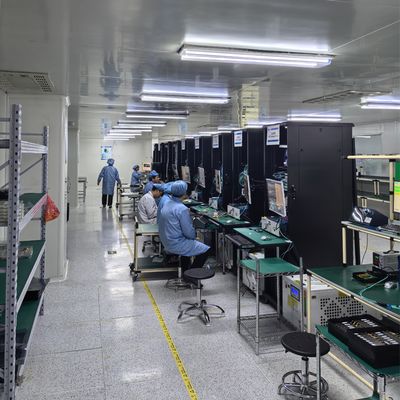

شرکت فناوری الکترو اپتیک چین کلاود بیش از یک دهه تجربه در صنعت سخت افزار شبکه دارد. با یک مرکز تولید بزرگ و یک تیم تحقیق و توسعه قوی، ما در زمینه ماژول های نوری، سوئیچ ها، آداپتورهای شبکه و راه حل های بی سیم تخصص داریم. ما نماینده برندهای پیشرو از جمله Mellanox، Ruckus، Aruba و Extreme هستیم. موجودی گسترده و زنجیره تامین جهانی ما به ما امکان می دهد محصولات با کیفیت بالا را با قیمت های رقابتی ارائه دهیم که توسط پشتیبانی 24/7 مشتری و فنی پشتیبانی می شود.
