ماژول گیرنده نوری 400G OSFP SR4 با سرعت بالا برای اترنت مرکز داده
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | own |
| گواهی: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| شماره مدل: | 400G QSFP112 SR4 |
| مدرک: | 400G OSFP SR4.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 50 عدد |
|---|---|
| قیمت: | Face to face/bulk price |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | کالاهای خالص 3-7 روز ؛ سفارشی سازی 2-4 هفته |
| شرایط پرداخت: | t/t |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| نام: | ماژول فرستنده نوری | مدل شماره.: | CC-QSFP04DR4-12D |
|---|---|---|---|
| عمل: | 400G QSFP112 SR4 | سرعت: | 400 گرم |
| مشخصات: | 400*265*100mm | گرم: | بله |
| ولتاژ عرضه: | 3.3 ولت | دمای مورد عملیاتی: | تجاری 0-70 درجه سانتیگراد ؛ 10G گزینه صنعتی -40-85 درجه سانتیگراد را ارائه می دهد. |
| مدیریت / تشخیص: | با سرعت بالا: CMIS Rev 5.0+ با I²C ؛ 10G: SFF-8472 DDM با I²C. | برنامه: | داده های مرکز اترنت ، HPC/Infiniband NDR ، ابر/ستون فقرات و مترو ، دسترسی و تجمع. |
| انطباق / محیط زیست: | CE/FCC/UL/TUV/ROHS | وضعیت: | جدید |
| برجسته کردن: | فرستنده و گيرنده نوری OSFP SR4 400G,ماژول فرستنده و گيرنده نوری 400G با سرعت بالا,High-speed 400G Optical Transceiver Module |
||
توضیحات محصول

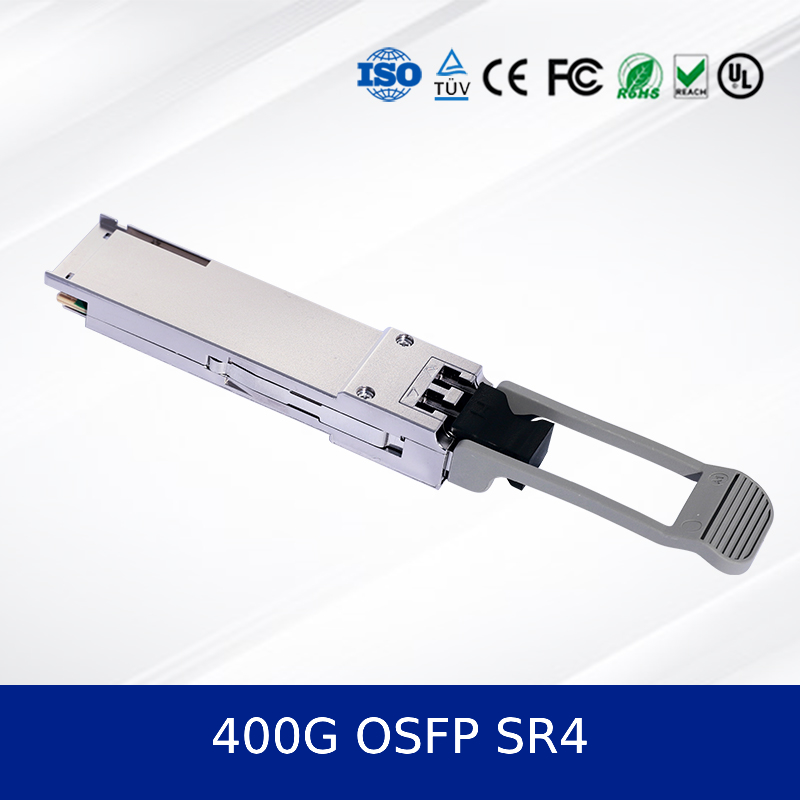

ماژول فرستنده و گیرنده نوری 400G OSFP SR4
این ماژول فرستنده و گیرنده نوری CC-OSFP04SR4-12D یک راه‌حل با کارایی بالا و قابل اتصال داغ است که برای مراکز داده نسل بعدی و شبکه‌های پرسرعت طراحی شده است. این ماژول از برنامه‌های 400G اترنت و InfiniBand NDR با برد تا 100 متر بر روی فیبر OM4 پشتیبانی می‌کند. این ماژول که برای قابلیت اطمینان و کارایی ساخته شده است، این ماژول نوری فناوری PAM4 پیشرفته را ادغام می‌کند و با استانداردهای صنعت از جمله OSFP MSA و CMIS 5.0 مطابقت دارد.
ویژگی های کلیدی
- فاکتور فرم OSFP با قابلیت اتصال داغ
- 4x100G خطوط الکتریکی و نوری PAM4
- مصرف برق کم: 8.5 وات (400G) / 6.5 وات (200G)
- پشتیبانی تا 100 متر بر روی فیبر چند حالته OM4
- تشخیص دیجیتال از طریق رابط I2C
- مطابق با RoHS
فناوری
این ماژول از فناوری PAM4 (مدولاسیون دامنه پالس 4 سطحی) برای انتقال داده با سرعت بالا در چهار کانال نوری موازی استفاده می‌کند. این ماژول با استانداردهای IEEE 802.3db/D3.0 و IEEE 802.3ck مطابقت دارد و از قابلیت همکاری و عملکرد در محیط‌های پر تقاضا اطمینان حاصل می‌کند.
اصل کار
فرستنده و گیرنده با استفاده از فرستنده‌های مبتنی بر VCSEL، سیگنال‌های الکتریکی را به سیگنال‌های نوری تبدیل می‌کند. هر یک از چهار خط با سرعت 53.125 گیگابایت بر ثانیه کار می‌کند و نور مدوله شده PAM4 را بر روی فیبر چند حالته منتقل می‌کند. در سمت گیرنده، سیگنال‌های نوری با تقویت یکپارچه و بازیابی ساعت به داده‌های الکتریکی تبدیل می‌شوند.
کاربردها
- اتصالات مرکز داده
- محاسبات با کارایی بالا (HPC)
- شبکه‌های InfiniBand NDR
- سوئیچ‌ها و روترهای 400G اترنت
- پیکربندی‌های Breakout برای 4x100GbE
مشخصات فنی
| پارامتر | مقدار |
|---|---|
| فاکتور فرم | OSFP |
| نرخ داده | 400 گیگابیت بر ثانیه |
| طول موج | 850 نانومتر |
| حداکثر فاصله | 100 متر (OM4) |
| مصرف برق | 8.5 وات (400G)، 6.5 وات (200G) |
| رابط | MPO-12 APC |
| دمای عملیاتی | 0 درجه سانتیگراد تا 70 درجه سانتیگراد |
مزایا
- مصرف برق کمتر در مقایسه با ماژول‌های فرستنده و گیرنده نوری
- تراکم پورت بالا با فاکتور فرم OSFP
- سازگاری با حالت 200G با استفاده از تقسیم‌کننده‌های فیبر
- مطابقت با آخرین رابط مدیریت CMIS
خدمات و پشتیبانی
ما 3 سال گارانتی، حمل و نقل جهانی و پشتیبانی فنی 24/7 ارائه می‌دهیم. تیم ما کمک‌های یکپارچه‌سازی و تأیید سازگاری را برای اطمینان از استقرار یکپارچه ارائه می‌دهد.
سوالات متداول
حداکثر مسافت پشتیبانی شده چقدر است؟
این 800g osfp ماژول از 70 متر بر روی OM3 و 100 متر بر روی فیبر چند حالته OM4 پشتیبانی می‌کند.
آیا با حالت‌های 200G سازگار است؟
بله، هنگامی که با کابل تقسیم‌کننده 2 فیبر استفاده می‌شود، می‌تواند به عنوان یک فرستنده و گیرنده 200G عمل کند.
از چه رابط مدیریتی استفاده می‌کند؟
از CMIS (مشخصات رابط مدیریت مشترک) Rev 5.0 یا بالاتر استفاده می‌کند.
احتیاط‌ها
- برای جلوگیری از افت سیگنال، از تمیز بودن کانکتورهای فیبر اطمینان حاصل کنید.
- از حداکثر دمای عملیاتی 70 درجه سانتیگراد تجاوز نکنید.
- قبل از نصب، سازگاری سیستم میزبان را تأیید کنید.
- در هنگام جابجایی، اقدامات احتیاطی ESD را دنبال کنید.
معرفی شرکت

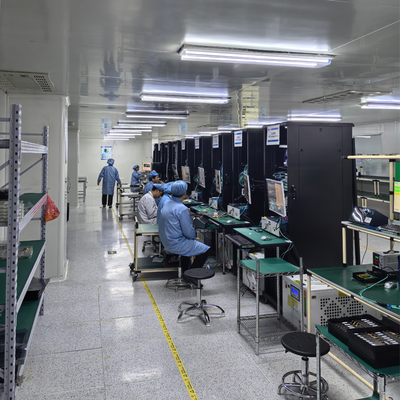

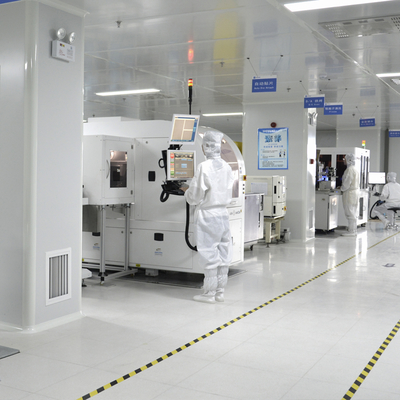

شرکت فناوری الکترو اپتیک چین کلاود، با بیش از یک دهه تجربه در صنعت سخت‌افزار شبکه. با یک مرکز تولید بزرگ و یک تیم تحقیق و توسعه قوی، ما در تولید فرستنده‌ها و گیرنده‌های نوری با کیفیت بالا و تجهیزات شبکه تخصص داریم. سبد محصولات ما شامل سوئیچ‌های کاملاً جدید، آداپتورهای شبکه، نقاط دسترسی بی‌سیم و کابل‌ها از برندهای پیشرو مانند Mellanox، Ruckus، Aruba و Extreme است.
ما موجودی عظیمی از بیش از 10 میلیون واحد را حفظ می‌کنیم که ما را قادر می‌سازد محصولات را در مقادیر زیاد و پیکربندی‌های متنوع عرضه کنیم. تعهد ما به قیمت‌گذاری رقابتی و خدمات مشتری قابل اعتماد، ما را به عنوان یک شریک مورد اعتماد در بازارهای جهانی معرفی کرده است.
