QSFP-DD 400G DR4 ماژول گیرنده نوری تک حالت و چند حالت برای شبکه های با عملکرد بالا
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | own |
| گواهی: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| شماره مدل: | 400G QSFP DD DR4 CC-QSFD04DR4-12D |
| مدرک: | QSFP-DD 400G DR4.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | Face to face/bulk price |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | کالاهای خالص 3-7 روز ؛ سفارشی سازی 2-4 هفته |
| شرایط پرداخت: | t/t |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-QSFD04DR4-12D |
|---|---|---|---|
| Performance: | QSFP-DD 400G DR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
توضیحات محصول
ماژول فرستنده و گيرنده نوری 400G DR4 QSFP-DD — برد 500 متر، توان کم، CMIS 4.0
1. مروری بر محصول QSFP-DD 400G DR4
CC-QSFD04DR4-12D یک ماژول فرستنده و گيرنده نوری با کارایی بالا است که برای کاربردهای اترنت 400G طراحی شده است. این ماژول از هر دو حالت تجمیع 400G DR4 و حالت های تفکیک 4x100G بر روی فیبر تک حالته تا 500 متر پشتیبانی می کند. این ماژول نوری که با استانداردهای QSFP-DD MSA و IEEE مطابقت دارد، مصرف انرژی کم، رابط مدیریت پیشرفته و عملکرد قابل اطمینانی را برای مراکز داده و شبکه های سازمانی ارائه می دهد.اتصالات متقابل سوئیچ و روترپشتیبانی از حالت تفکیک 400GBASE-DR4 و 100GBASE-DRپارامترمصرف برق
< 8W (هدف)
- دمای کارکرد: 0 درجه سانتیگراد تا 70 درجه سانتیگراد
- رابط مدیریت CMIS 4.0
- فرم فاکتور QSFP-DD با قابلیت اتصال داغ3. فناوری و استانداردهای QSFP-DD 400G DR4
- این ماژول با IEEE 802.3-2022، QSFP-DD MSA و CMIS 4.0 مطابقت دارد. این ماژول از مدولاسیون PAM4 استفاده می کند و لیزرهای EA-DFB خنک شده و فوتودیودهای PIN را برای یکپارچگی سیگنال برتر ادغام می کند. این ماژول فرستنده و گيرنده نوری از هر دو رابط الکتریکی 400GAUI-8 و 100GAUI-2 پشتیبانی می کند.
- 4. اصل کار
- فرستنده و گيرنده هشت خط الکتریکی 26.5625 GBd PAM4 را با استفاده از یک گیربکس DSP داخلی به چهار کانال نوری 53.125 GBd تبدیل می کند. در حالت تفکیک، از چهار کانال 100G مستقل پشتیبانی می کند. این ماژول نوری با پشتیبانی FEC یکپارچه، BER پایینی را تضمین می کند.
5. کاربردهای QSFP-DD 400G DR4
اتصالات متقابل مرکز دادهاتصالات متقابل سوئیچ و روترشبکه های محاسباتی با کارایی بالا
زیرساخت ابری
6. مشخصات QSFP-DD 400G DR4پارامترمقدار
نرخ داده
- 400G (تفکیک 4x100G)
- طول موج
- 1304.5–1317.5 نانومتر
- حداکثر فاصله
500 متر بر روی SMF
| کانکتور | MPO-12 |
|---|---|
| مصرف برق | < 8W |
| فرم فاکتور | QSFP-DD |
| 7. مزایا | طراحی کم مصرف، هزینه عملیاتی را کاهش می دهد |
| سازگار با پورت های QSFP28 و QSFP+ | قابلیت اطمینان بالا با لیزرهای EA-DFB خنک شده |
| مدیریت قوی از طریق CMIS 4.0 | 8. خدمات و پشتیبانی |
| ما 3 سال گارانتی، حمل و نقل جهانی و پشتیبانی فنی 24/7 ارائه می دهیم. پیکربندی سفارشی و تخفیف برای سفارشات عمده در دسترس است. | 9. سوالات متداول |
س: آیا این ماژول با پورت های QSFP28 سازگار است؟
- پاسخ: بله، فرم فاکتور QSFP-DD از نظر مکانیکی و الکتریکی با QSFP28 و QSFP+ سازگار است.
- س: حداکثر نرخ داده در هر کانال چقدر است؟
- پاسخ: هر کانال از 106.25 گیگابیت بر ثانیه در حالت نوری و 53.125 گیگابیت بر ثانیه به صورت الکتریکی پشتیبانی می کند.
- س: آیا از FEC پشتیبانی می کند؟
پاسخ: بله، به FEC سمت میزبان بر اساس RS(544,514) برای تصحیح خطا نیاز دارد.
10. احتیاط ها
از خم کردن فیبر فراتر از حداقل شعاع خمش خودداری کنید
در هنگام نصب از هندلینگ مناسب ESD اطمینان حاصل کنید
در محدوده دمایی و ولتاژ مشخص شده کار کنید
از تجهیزات و سیستم عامل میزبان سازگار استفاده کنید
11. معرفی شرکت

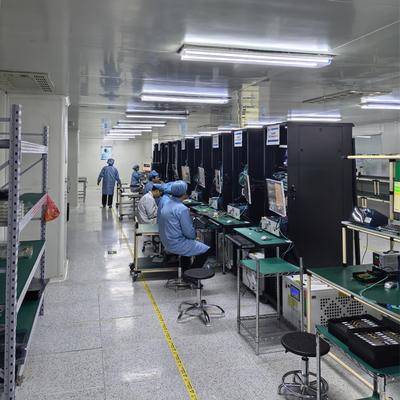

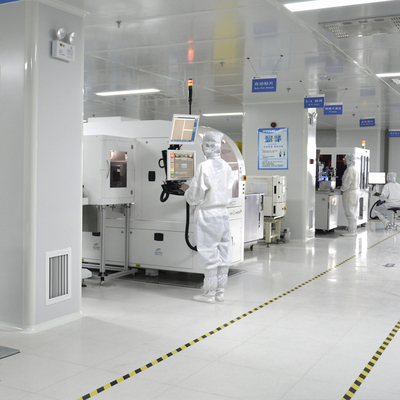

با بیش از یک دهه تجربه در صنعت، ما یک مرکز تولید بزرگ را اداره می کنیم که توسط یک تیم فنی قوی پشتیبانی می شود. ما با برندهای پیشرو از جمله Mellanox، Ruckus، Aruba و Extreme شریک هستیم. سبد محصولات ما شامل سوئیچ های شبکه، آداپتورها، نقاط دسترسی بی سیم، کنترلرها و کابل ها می شود. ما موجودی 10 میلیون دلاری را برای اطمینان از تحویل سریع حفظ می کنیم و قیمت های رقابتی را در کنار پشتیبانی 24/7 مشتری و فنی ارائه می دهیم. تیم های فروش و مهندسی حرفه ای ما شهرت قابل اعتمادی را در بازار جهانی ایجاد کرده اند.
