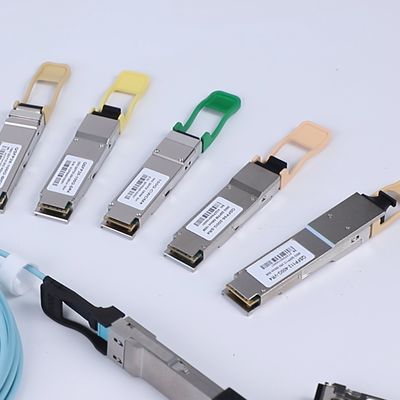

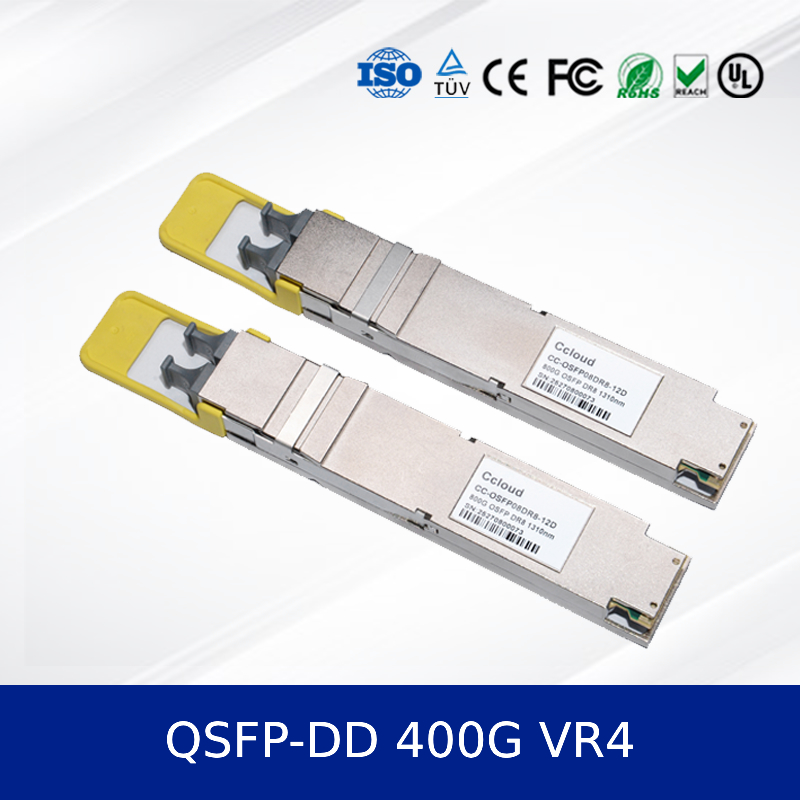

ماژول فرستنده و گیرنده نوری 400G QSFP-DD VR4 با برد 50 متر، PAM4، CMIS 5.0
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | own |
| گواهی: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| شماره مدل: | 400G QSFP 112 VR4 CC-QSFP04VR4-12D |
| مدرک: | QSFP-DD 400G VR4.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 50 عدد |
|---|---|
| قیمت: | Face to face/bulk price |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | کالاهای خالص 3-7 روز ؛ سفارشی سازی 2-4 هفته |
| شرایط پرداخت: | t/t |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| Name: | Optical Transceiver Module | Model NO.: | QSFP-DD 400G VR4 |
|---|---|---|---|
| Performance: | QSFP-DD 400G VR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
| برجسته کردن: | 50 متر برد 400G QSFP-DD VR4,ماژول فرستنده و گیرنده نوری با برد 50 متر,50m Reach Optical Transceiver Module |
||
توضیحات محصول
فرستنده و گيرنده نوری 400G QSFP-DD VR4 – برد 50 متر، PAM4، CMIS 5.0
1. مروری بر محصول
ماژول فرستنده و گيرنده نوری 400G QSFP-DD VR4 (CC-QSFD04VR4-12D) یک ماژول نوری با کارایی بالا و قابل اتصال داغ است که برای نسل بعدی مراکز داده و شبکه‌های محاسباتی با کارایی بالا طراحی شده است. این ماژول از اترنت 400G بر روی فیبر چند حالته با برد حداکثر 50 متر بر روی فیبر OM4 پشتیبانی می‌کند. این فرستنده و گيرنده از مدولاسیون PAM4 استفاده می‌کند و با آخرین استانداردهای QSFP-DD MSA و CMIS 5.0 مطابقت دارد و از سازگاری گسترده و آینده‌نگری اطمینان حاصل می‌کند.
2. ویژگی‌های کلیدی
- نرخ داده: 425 گیگابیت بر ثانیه (4x 106.25 گیگابیت بر ثانیه)
- برد: تا 50 متر بر روی OM4 MMF
- طول موج: لیزر VCSEL 850 نانومتر و گیرنده PIN
- کانکتور MPO-12 تکی
- مصرف برق کم: ≤7W (معمولی)
- فاکتور فرم QSFP-DD قابل اتصال داغ
- دمای عملیاتی: 0°C تا +70°C
- مطابق با RoHS 6/6
3. فناوری و استانداردها
این فرستنده و گيرنده بر اساس فناوری مدولاسیون PAM4 ساخته شده است و از رابط الکتریکی 400GAUI-8 پشتیبانی می‌کند. این ماژول کاملاً با موارد زیر مطابقت دارد:
- IEEE 802.3db & IEEE 802.3bs
- QSFP-DD MSA Hardware Rev 5.0
- رابط مدیریت CMIS 5.0
- IEC/EN 60825-1 کلاس ایمنی لیزر 1
4. اصل کار
این ماژول سیگنال‌های الکتریکی 8x 53.125 گیگابیت بر ثانیه را با استفاده از آرایه‌های VCSEL و کدگذاری PAM4 به چهار مسیر نوری تبدیل می‌کند. سیگنال‌های نوری از طریق یک کانکتور MPO-12 بر روی فیبر چند حالته OM4 منتقل می‌شوند. در سمت گیرنده، یک آرایه فوتودیود PIN سیگنال‌های نوری را با بازیابی ساعت و داده (CDR) یکپارچه به داده‌های الکتریکی تبدیل می‌کند.
5. کاربردها
- شبکه‌های ستون فقرات-برگ مرکز داده
- خوشه‌های محاسباتی با کارایی بالا (HPC)
- اتصالات زیرساخت ابری
- سوئیچینگ هسته و تجمیع سازمانی
- شبکه‌های پارچه هوش مصنوعی و یادگیری ماشینی
6. مشخصات
| پارامتر | مقدار | واحد |
|---|---|---|
| نرخ داده | 425 گیگابیت بر ثانیه | گیگابیت بر ثانیه |
| طول موج | 850 نانومتر | نانومتر |
| حداکثر برد | 50 | متر |
| کانکتور | MPO-12 | - |
| مصرف برق | ≤7 | وات |
| دمای عملیاتی | 0 تا +70 | °C |
| مدولاسیون | PAM4 | - |
| انطباق | QSFP-DD MSA, CMIS 5.0 | - |
7. مزایا و نکات فروش
- مصرف برق کمتر در مقایسه با راه‌حل‌های کارت شبکه رقابتی
- تشخیص‌های پیشرفته با رابط مدیریت CMIS 5.0
- طراحی مقاوم که از محدوده‌های دمایی صنعتی پشتیبانی می‌کند
- سازگار با پورت‌های QSFP28 با استفاده از کابل‌های آداپتور
- فاکتور فرم با چگالی بالا ایده‌آل برای استقرار مرکز داده مقیاس‌پذیر
8. خدمات و پشتیبانی
تمام فرستنده‌ها و گیرنده‌ها دارای 5 سال گارانتی هستند. ما حمل و نقل جهانی، پشتیبانی فنی 24/7 و برچسب‌گذاری و بسته‌بندی سفارشی را ارائه می‌دهیم. خدمات OEM و ODM برای سفارشات عمده در دسترس است.
9. سوالات متداول
س: آیا این فرستنده و گیرنده با پورت‌های QSFP28 سازگار است؟
پاسخ: بله، با یک کابل breakout MPO-to-MPO، می‌توان از آن در پورت‌های QSFP28 که از 100G SR4 پشتیبانی می‌کنند، استفاده کرد.
س: حداکثر مصرف برق چقدر است؟
پاسخ: این ماژول در حالت عملیاتی معمولی ≤7W مصرف می‌کند.
س: آیا از نظارت تشخیصی دیجیتال (DDM) پشتیبانی می‌کند؟
پاسخ: بله، از طریق رابط CMIS 5.0.
10. احتیاط‌ها
- فقط با فیبر چند حالته OM3/OM4 استفاده کنید.
- از خم کردن فیبر فراتر از حداقل شعاع خمش خودداری کنید.
- از تمیز بودن کانکتورهای نوری برای جلوگیری از افت سیگنال اطمینان حاصل کنید.
- از حداکثر دمای عملیاتی تجاوز نکنید.
- در هنگام جابجایی و نصب، احتیاط‌های ESD را رعایت کنید.
11. معرفی شرکت

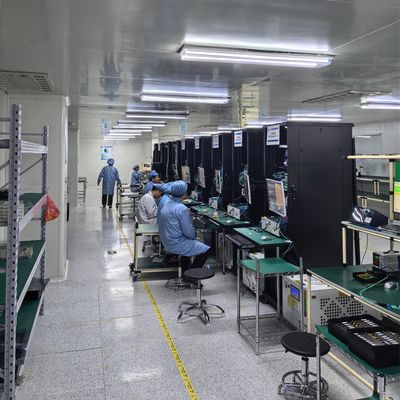

شرکت فناوری الکترو اپتیک چین کلاود، با مسئولیت محدود بیش از 10 سال تجربه در صنعت سخت‌افزار شبکه دارد. ما یک کارخانه بزرگ با یک تیم فنی قوی را اداره می‌کنیم و محصولاتی را از برندهای پیشرو از جمله Mellanox، Ruckus، Aruba و Extreme عرضه می‌کنیم. موجودی ما شامل سوئیچ‌های شبکه، کارت‌های شبکه، نقاط دسترسی بی‌سیم، کنترل‌کننده‌ها و کابل‌ها است. ما متعهد به ارائه قیمت‌های رقابتی، کیفیت قابل اعتماد و پشتیبانی فنی کامل هستیم.
