ماژول فرستنده و گیرنده نوری اترنت با کارایی بالا 200G QSFP56 SR4 DSP جدید

ماژول 200G QSFP56 SR4 Transceiver Optical Module با سرعت بالا و عملکرد قابل اعتماد

1خلاصه ی محصول

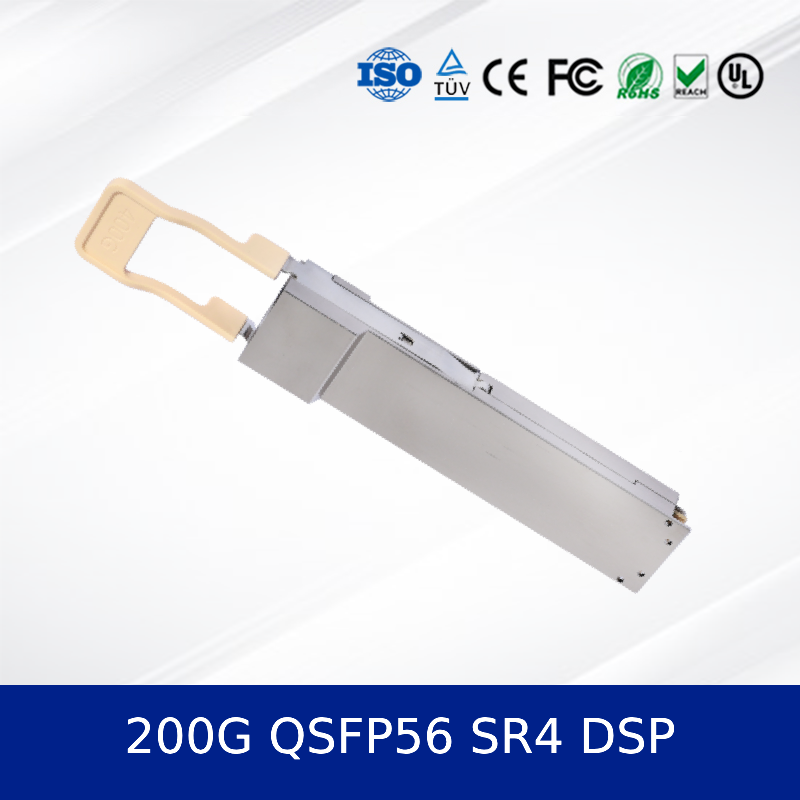

در200G QSFP56 SR4ماژول گیرنده نوری (مدل: CC-QSFP02SR4-12C) یک راه حل فیبر نوری با کارایی بالا و قابل وصل شدن گرم است که برای مراکز داده پهنای باند بالا و برنامه های کامپیوتری با کارایی بالا طراحی شده است.از 4 کانال مستقل پشتیبانی می کند که در 26.56 GBaud در هر خط، ارائه یک نرخ داده کلی 200G بر روی فیبر چند حالت OM4 برای مسافت های تا 100 متر. مطابق با استانداردهای صنعت از جمله SFF-8679 و CMIS 5.0، این ماژول گیرنده نوری قابلیت همکاری قابل اعتماد و یکپارچگی سیگنال برتر را تضمین می کند.

2ویژگی های کلیدی 200G QSFP56 SR4

• رابط نوری موازی 4 کانال با CDR یکپارچه
• فاکتور فرم QSFP56 قابل وصل شدن گرم
• حداکثر 100 متر در MMF OM4 و 70 متر در MMF OM3
• تکنولوژی VCSEL 850nm و PD array
• مصرف انرژی کم با جریان تغذیه معمولی 1180 mA
• پشتیبانی از مدل سازی PAM4
• رابط کانکتور APC MPO-12
• مطابق با CMIS 5.0 و QSFP-DD Hardware Rev5.1

3تکنولوژی های اصلی و استانداردها

این ماژول گیرنده نوری از فناوری پیشرفته 850nm VCSEL و آرایه فوتودیود، مدلولاسیون PAM4 و مدار های ساعت و بازیابی داده های یکپارچه (CDR) استفاده می کند. این ماژول مطابق با SFF-8679 ، CMIS 5 است.0، QSFP-DD MSA و استانداردهای ایمنی لیزر IEC، اطمینان از عملکرد قوی و سازگار در محیط های سخت.

4اصول کار

در200G QSFP56 SR4ماژول سیگنال های الکتریکی را از طریق یک آرایه VCSEL به سیگنال های نوری تبدیل می کند. هر یک از چهار خط با استفاده از مدل سازی PAM4 در 26.56 GBaud کار می کند.یک آرایه فوتودیود PIN و تقویت کننده ترانسامپدانس (TIA) سیگنال های نوری ورودی را به خروجی های الکتریکی تبدیل می کندیک MCU یکپارچه عملکردهای کنترل دیجیتال از جمله ارتباطات I2C، آغاز و عملکرد حالت کم مصرف را مدیریت می کند.

5درخواست ها

• ارتباطات متقابل مرکز داده و معماری های ستون فقرات
• خوشه های محاسبات با عملکرد بالا (HPC)
• زیرساخت های ابری و شبکه های سازمانی
• شبکه های آموزش هوش مصنوعی و یادگیری ماشین

6. 200G QSFP56 SR4 مشخصات

7مزایا

• تراکم بالاتر و قدرت کمتر در هر بیت در مقایسه با نسل های قبلی
• عملکرد برتر TDECQ برای بهبود یکپارچگی سیگنال
• طراحی شده برای سازگاری با سیستم عامل های اصلی سوئیچ و روتر
• ساخت و ساز محکم و آزمایش های دقیق اطمینان طولانی مدت را تضمین می کند

8خدمات و پشتیبانی

ما تضمین جامع، تحویل سریع و پشتیبانی فنی 24 ساعته را ارائه می دهیم. تیم ما کمک های ادغام و تأیید سازگاری را برای اطمینان از پیاده سازی بی نقص ارائه می دهد.تخفیف سفارش عمده و گزینه های برچسب گذاری سفارشی در دسترس است.

9سوالات متداول

سوال: حداکثر فاصله ای که توسط این ماژول گیرنده نوری پشتیبانی می شود چیست؟
پاسخ: تا 100 متر روی OM4 و 70 متر روی OM3 فیبر چند حالت را پشتیبانی می کند.

سوال: آیا این ماژول با پورت های QSFP28 سازگار است؟
ج: در حالی که از نظر الکتریکی سازگار است، لطفا پشتیبانی سیستم میزبان را برای نرخ های 200G و اتصال MPO-12 تأیید کنید.

س: آیا از نظارت دیجیتال تشخیصی (DDM) پشتیبانی می کند؟
ج: بله، از طریق رابط I2C و CMIS 5.0.

10احتیاط

• از قرار گرفتن در معرض برق ایستاتیک اجتناب کنید. از روش های ایمنی ESD استفاده کنید.
• برای جلوگیری از آسیب رساندن به فرستنده، در هنگام کار از دستگاه جدا نشوید.
• برای جلوگیری از خراب شدن پیوند نوری، از اتصال دهنده های MPO تمیز اطمینان حاصل کنید.
• با استانداردهای ایمنی لیزر کلاس 1 مطابقت دارد

11معرفی شرکت

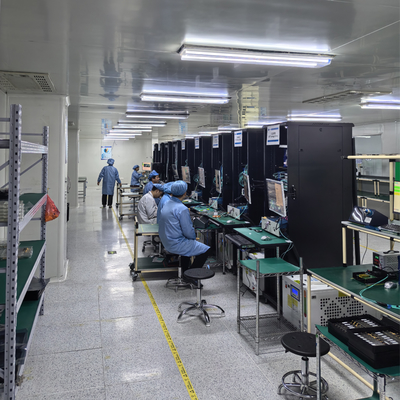

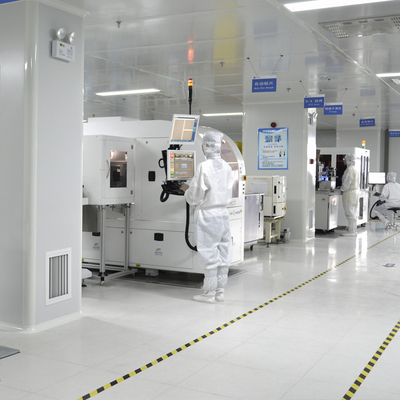

با بیش از یک دهه تجربه در صنعت، ما یک کارخانه تولید در مقیاس بزرگ را تحت حمایت یک تیم فنی قوی اداره می کنیم.ما به یک مشتری جهانی با طیف گسترده ای از محصولات شبکه ی جدید و اصلی خدمت می کنیمشامل سوئیچ ها، آداپتورهای شبکه، نقاط دسترسی بی سیم و کابل ها استکه ما را قادر می سازد محصولات را در مقادیر زیادی با قیمت های رقابتی و خدمات قابل اعتماد تامین کنیم. ما توزیع کننده مجاز برای مارک های پیشرو مانند Mellanox, Ruckus, Aruba, و Extreme هستیم.
