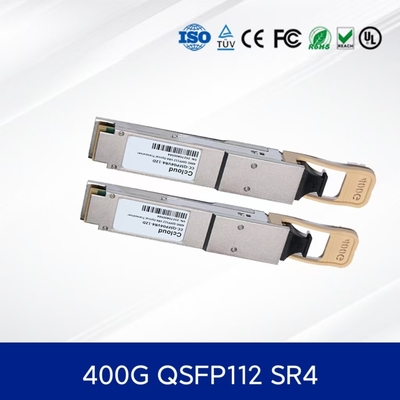

فرستنده و گیرنده نوری 400G QSFP112 SR4 با سرعت بالا، توان کم، پشتیبانی از DDM
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | own |
| گواهی: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| شماره مدل: | 400G QSFP112 SR4 |
| مدرک: | QSFP112 400G SR4.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 50 عدد |
|---|---|
| قیمت: | Face to face/bulk price |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | کالاهای خالص 3-7 روز ؛ سفارشی سازی 2-4 هفته |
| شرایط پرداخت: | t/t |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| نام: | ماژول فرستنده نوری | مدل شماره.: | CC-QSFP04DR4-12D |
|---|---|---|---|
| عمل: | 400G QSFP112 SR4 | سرعت: | 400 گرم |
| مشخصات: | 400*265*100mm | گرم: | بله |
| ولتاژ عرضه: | 3.3 ولت | دمای مورد عملیاتی: | تجاری 0-70 درجه سانتیگراد ؛ 10G گزینه صنعتی -40-85 درجه سانتیگراد را ارائه می دهد. |
| مدیریت / تشخیص: | با سرعت بالا: CMIS Rev 5.0+ با I²C ؛ 10G: SFF-8472 DDM با I²C. | برنامه: | داده های مرکز اترنت ، HPC/Infiniband NDR ، ابر/ستون فقرات و مترو ، دسترسی و تجمع. |
| انطباق / محیط زیست: | CE/FCC/UL/TUV/ROHS | وضعیت: | جدید |
| برجسته کردن: | گیرنده نوری با سرعت بالا,فرستنده و گیرنده نوری 400G QSFP112 SR4,400G QSFP112 SR4 Optical Transceiver |
||
توضیحات محصول
400G QSFP112 SR4 گیرنده نوری سرعت بالا، قدرت پایین، پشتیبانی DDM
اينماژول گیرنده نوریاتصال 400G را از طریق فیبر مولتی مود OM4 با محدوده تا 100 متر ارائه می دهد. برای مراکز داده و محیط های محاسباتی با عملکرد بالا طراحی شده است.خطوط 25 گیگابایت در ثانیه، نظارت بر تشخیص دیجیتال و انطباق با استانداردهای صنعت از جمله IEEE 802.3db، CMIS 4.0، و RoHS.
ویژگی های کلیدی
- 4x106.25Gbps PAM4 مدولاسیون بیش از 850nm VCSEL
- دسترسی تا 100 متر در OM4 MMF
- فاکتور فرم QSFP112 قابل وصل گرم
- نظارت بر تشخیص دیجیتال (DDM)
- مصرف کم برق: ≤10W
- کانکتور تک MPO-12
تکنولوژی و استانداردها
اينماژول نوریمطابق با IEEE 802.3db و 802.3ck، CMIS 4.0، و QSFP112 MSA. از مدل سازی PAM4 استفاده می کند و عملکرد پیشرفته DDM را برای ردیابی عملکرد در زمان واقعی ادغام می کند.
چگونه کار می کند
این گیرنده سیگنال های الکتریکی را با استفاده از چهار لیزر VCSEL 850nm به سیگنال های نوری تبدیل می کند. هر خط با سرعت 53.125 GBaud کار می کند و از سرعت داده کلی 425 Gbps پشتیبانی می کند.گیرنده از فوتودیود های PIN برای تبدیل سیگنال های نوری به فرمت الکتریکی استفاده می کند.
درخواست ها
- معماری ستون فقرات مرکز داده
- خوشه های محاسباتی با عملکرد بالا
- اتصال زیرساخت های ابری
- جمع آوری شبکه های شرکت
مشخصات
| پارامتر | ارزش | واحد |
|---|---|---|
| نرخ داده | ۴۲۵ گیگابایت در ثانیه | گبت در ثانیه |
| طول موج | 850 نانومتر | nm |
| حداکثر مصرف برق | 10 | W |
| دمای کار | 0 تا +70 | °C |
| نوع فیبر | صندوق های پولی OM4 | - |
| کانکتور | MPO-12 | - |
مزایا
- مصرف انرژی کمتر در مقابل رقابتیماژول های گیرنده نوری
- انطباق کامل با CMIS 4.0 برای مدیریت بهتر
- محفظه فلزی محکم برای عملکرد بهتر EMI
- سازگاری عقب با محیط های 100G-SR4
خدمات و پشتیبانی
تمام فرستنده ها با گارانتی 5 ساله ، پشتیبانی فنی مادام العمر و حمل و نقل در همان روز ارائه می شوند. برچسب گذاری سفارشی و آزمایش سازگاری در صورت درخواست در دسترس است.
پرسش های مکرر
سوال: حداکثر فاصله پشتیبانی شده چیست؟
پاسخ: تا 100 متر با فیبر چند حالت OM4.
سوال: آیا این ماژول با سوئیچ های 100G سازگار است؟
ج: بله، در حالت Breakout از سازگاری عقب پشتیبانی می کند.
س: آیا از تشخیص دیجیتال پشتیبانی می کند؟
A: بله، پشتیبانی کامل DDM برای دمای، ولتاژ، قدرت TX / RX، و جریان تعصب.
سوال: مصرف برق چقدر است؟
A: حداکثر 10W در حالت کار کامل، 1.5W در حالت کم مصرف.
سوال: آیا می توان آن را به صورت گرم وصل کرد؟
A: بله، فاکتور فرم QSFP112 از قابلیت پلاگین گرم پشتیبانی می کند.
احتیاط ها
- تنها با پورت های سازگار با QSFP112 و سیستم های میزبان استفاده کنید.
- از قرار گرفتن در معرض برق ثابت و شوک فیزیکی اجتناب کنید.
- از حداکثر ولتاژ و دمای مطلق تجاوز نکنید.
- اطمینان از پاک بودن سطوح پایینی فیبر برای جلوگیری از کاهش عملکرد
معرفی شرکت

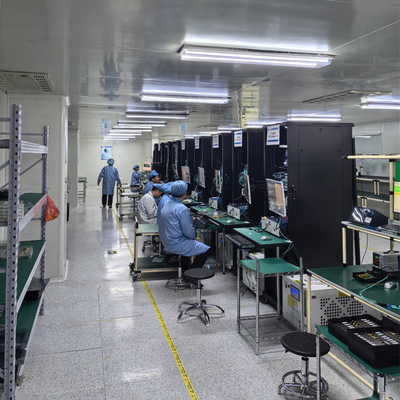

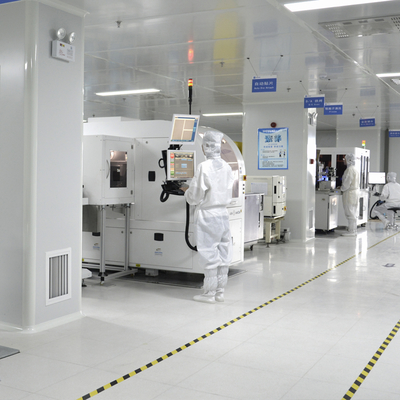

با بیش از یک دهه تجربه در صنعت، چین ابر الکترو اپتیک تکنولوژی شرکت، لمیتد یک تاسیسات بزرگ تولید پشتیبانی شده توسط یک تیم قوی R & D. ما در سرعت بالا تخصصماژول های گیرنده نوری، از جمله مارک هایی مانند Mellanox، Aruba، Ruckus، و Extremeبا 10 میلیون واحد موجودی و پشتیبانی 24 ساعته از مشتریان.
