ماژول گیرنده نوری با سرعت بالا 100G QSFP28 CWDM4 2km برای ستون فقرات و مترو، دسترسی و جمع آوری
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | own |
| گواهی: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| شماره مدل: | 100G QSFP28 CWDM4 2 کیلومتر |
| مدرک: | CC-QKKCC0L-SD_100G QSFP28 ...28.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 50 عدد |
|---|---|
| قیمت: | Face to face/bulk price |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | کالاهای خالص 3-7 روز ؛ سفارشی سازی 2-4 هفته |
| شرایط پرداخت: | t/t |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-PII110L-xD |
|---|---|---|---|
| Performance: | 100G QSFP28 CWDM4 2km | Speed: | 100G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
| برجسته کردن: | 2km 100G QSFP28 CWDM4,ماژول گیرنده نوری 2 کیلومتری,2km Optical Transceiver Module |
||
توضیحات محصول

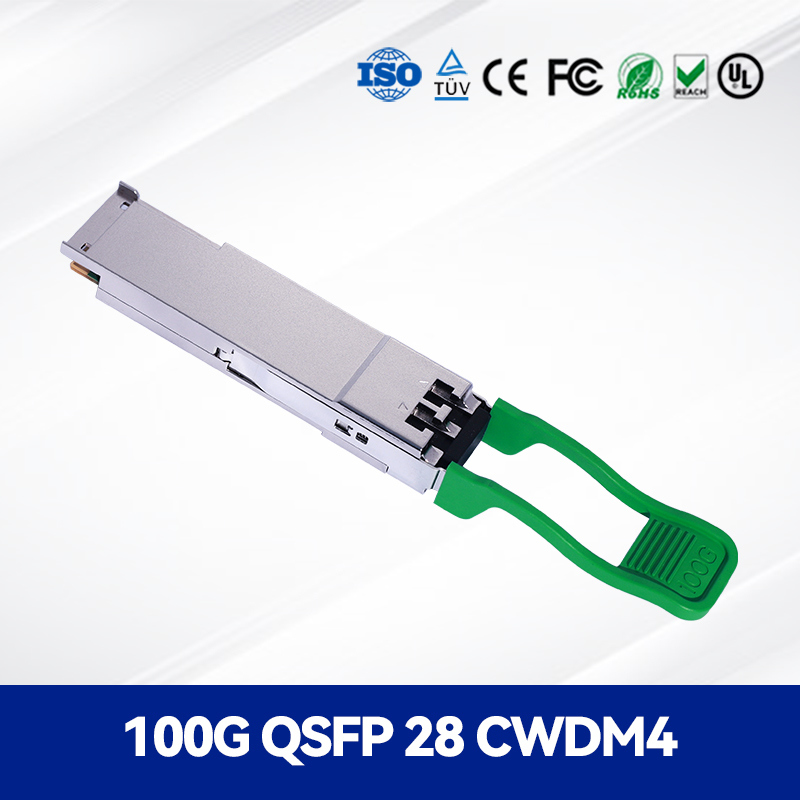

فرستنده و گیرنده نوری 100G QSFP28 CWDM4 – برد 2 کیلومتر، 4x25G، پشتیبانی از DDM
1. بررسی اجمالی محصول
The فرستنده و گیرنده نوری 100G QSFP28 CWDM4 (CC-QKKCC0L-SD) یک ماژول نوری با کارایی بالا و قابل اتصال داغ است که برای کاربردهای اترنت 100 گیگابیتی طراحی شده است. این با استاندارد CWDM4 MSA مطابقت دارد و از انتقال داده تا 2 کیلومتر بر روی فیبر تک حالته (SMF) پشتیبانی می کند. فرستنده و گیرنده از چهار خط CWDM در محدوده 1270–1330 نانومتر استفاده می کند و دارای نظارت تشخیصی دیجیتال (DDM) برای ردیابی عملکرد در زمان واقعی است. این برای مراکز داده، شبکه های سازمانی و محیط های محاسباتی با کارایی بالا ایده آل است.
2. ویژگی های کلیدی
- نرخ داده: 4x25.78125 گیگابیت بر ثانیه (100G اترنت)
- برد: تا 2 کیلومتر بر روی فیبر تک حالته
- طول موج: 1271 نانومتر، 1291 نانومتر، 1311 نانومتر، 1331 نانومتر
- مصرف برق: ≤3.5 وات
- دمای عملیاتی: 0°C تا 70°C
- فاکتور فرم QSFP28 قابل اتصال داغ
- نظارت تشخیصی دیجیتال (DDM)
- مطابق با RoHS
3. فناوری و استانداردها
فرستنده و گیرنده بر اساس فناوری CWDM ساخته شده است و با موارد زیر مطابقت دارد:
- مشخصات 100G CWDM4 MSA
- IEEE 802.3bm 100GBASE-LR4
- QSFP28 MSA Hardware Rev 4.1
- IEC 60825-1 Laser Safety Class 1
- RoHS 6/6 Compliance
4. اصل کار
ماژول چهار خط الکتریکی 25.78125 گیگابیت بر ثانیه را با استفاده از لیزرهای بازخورد توزیع شده (DFB) خنک نشده به چهار سیگنال نوری CWDM تبدیل می کند. سیگنال های نوری برای انتقال به یک فیبر واحد چند برابر می شوند. در انتهای گیرنده، یک دمولتی پلکسر طول موج ها را جدا می کند که سپس توسط فوتودیودهای PIN به سیگنال های الکتریکی تبدیل می شوند. مدارهای CDR یکپارچه، یکپارچگی سیگنال را در سراسر لینک 2 کیلومتری تضمین می کنند.
5. برنامه های کاربردی
- اتصالات مرکز داده و ستون فقرات
- سوئیچ ها و روترهای اترنت با سرعت بالا
- شبکه های سرور و ذخیره سازی (SAN)
- خوشه های محاسباتی با کارایی بالا
- متعادل کننده های بار و هاب های شبکه
6. مشخصات
| پارامتر | مقدار | واحد |
|---|---|---|
| نرخ داده | 4x25.78125 | گیگابیت بر ثانیه |
| حداکثر فاصله | 2 | کیلومتر |
| طول موج | 1271/1291/1311/1331 | نانومتر |
| مصرف برق | ≤3.5 | وات |
| ولتاژ تغذیه | 3.3 | ولت |
| دمای عملیاتی | 0 تا +70 | °C |
| کانکتور | Dual LC | - |
| پشتیبانی از DDM | بله | - |
7. مزایا و نکات فروش
- جایگزین مقرون به صرفه برای راه حل های 100G LR4
- فناوری CWDM خنک نشده، مصرف برق را کاهش می دهد
- تشخیص های دیجیتال جامع برای نظارت در زمان واقعی
- محدوده دمای عملیاتی گسترده برای استفاده در مرکز داده
- انطباق کامل با CWDM4 MSA، قابلیت همکاری را تضمین می کند
8. خدمات و پشتیبانی
همه فرستنده و گیرنده ها دارای 5 سال گارانتی و پشتیبانی فنی مادام العمر هستند. ما حمل و نقل جهانی را با گزینه های DHL/FedEx ارائه می دهیم. خدمات برچسب گذاری سفارشی و تست سازگاری برای سفارشات عمده در دسترس است.
9. سوالات متداول
س: تفاوت بین CWDM4 و LR4 چیست؟
پاسخ: CWDM4 از مالتی پلکسینگ تقسیم طول موج خشن با فاصله کانال وسیع تر استفاده می کند و آن را در مقایسه با LR4 برای برنامه های 2 کیلومتری مقرون به صرفه تر می کند.
س: آیا این فرستنده و گیرنده از تشخیص های دیجیتال پشتیبانی می کند؟
پاسخ: بله، این عملکرد کامل DDM را برای نظارت بر دما، ولتاژ، توان TX، توان RX و جریان بایاس لیزر ارائه می دهد.
س: چه نوع فیبری مورد نیاز است؟
پاسخ: فیبر تک حالته (SMF) با مشخصات OS2 برای عملکرد بهینه توصیه می شود.
10. اقدامات احتیاطی
- فقط با فیبر تک حالته (SMF) استفاده کنید
- از خم کردن فیبر فراتر از حداقل شعاع خمش خودداری کنید
- کانکتورهای نوری را تمیز نگه دارید تا از تخریب سیگنال جلوگیری شود
- در هنگام جابجایی و نصب، اقدامات احتیاطی ESD را رعایت کنید
- فراتر از حداکثر دمای نامی کار نکنید

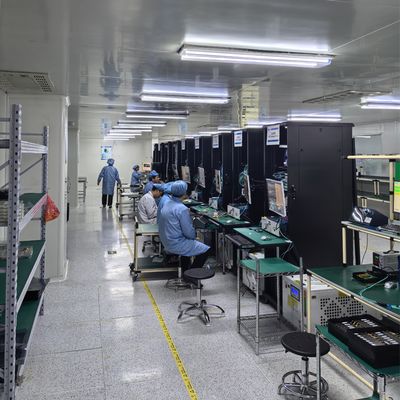

11. معرفی شرکت
starsurge بیش از 10 سال سابقه در صنعت فرستنده و گیرنده نوری دارد. ما در تولید با کیفیت بالا تخصص داریم کارت های شبکه, فرستنده و گیرنده های نوری و تجهیزات شبکه. محصولات ما در مراکز داده، شبکه های سازمانی و زیرساخت های مخابراتی در سراسر جهان استفاده می شود. ما سطوح موجودی زیادی را حفظ می کنیم و قیمت های رقابتی را با پشتیبانی فنی جامع ارائه می دهیم.
