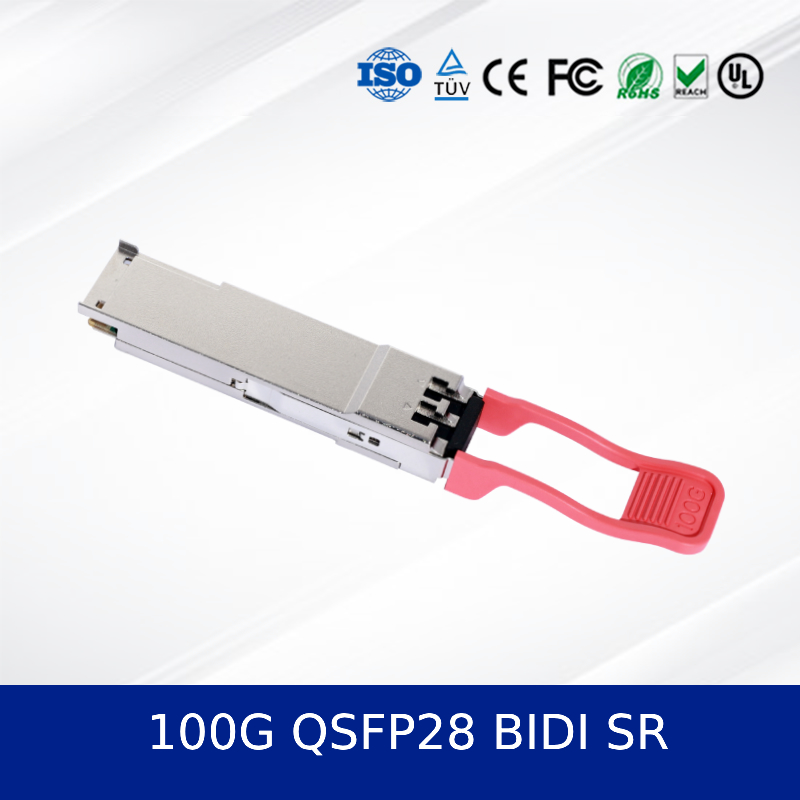

ماژول فرستنده و گیرنده نوری 100G QSFP28 BIDI SR با طراحی دو طول موج و چگالی بالا و توان کم
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | own |
| گواهی: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| شماره مدل: | 100G QSFP28 Bidi Sr |
| مدرک: | CC-QKK11SC-SD_100G QSFP28 B...21.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | Face to face/bulk price |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | کالاهای خالص 3-7 روز ؛ سفارشی سازی 2-4 هفته |
| شرایط پرداخت: | t/t |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-QKK11SL-SD |
|---|---|---|---|
| Performance: | 100G QSFP28 BIDI SR | Speed: | 100G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
توضیحات محصول
100G QSFP28 BIDI SR ماژول گیرنده نوری ️ طراحی دو موج با چگالی بالا و قدرت کم
1. 100G QSFP28 BIDI SR خلاصه محصول
100G QSFP28 BIDI SR یک ماژول گیرنده نوری 100G QSFP28 دو جهت (BIDI) SR با عملکرد بالا است که برای مراکز داده نسل بعدی و برنامه های شبکه با سرعت بالا طراحی شده است.این ماژول نوری از هر دو نرخ 100G و 40G Ethernet در فیبر چند حالت پشتیبانی می کند، با استفاده از فناوری VCSEL دو موج (850nm / 908nm) برای امکان ارتباطات دو طرفه در یک رشته فیبر واحد. مطابق با استانداردهای QSFP28 MSA و SFF-8636 ، قابلیت وصل گرم را ارائه می دهد ،تشخیص دیجیتال، و مصرف انرژی کم.
2ویژگی های کلیدی 100G QSFP28 BIDI SR
- تکنولوژی دو موج VCSEL (850nm / 908nm) برای انتقال دو طرفه
- پشتیبانی از 100G و 40G Ethernet با PAM4 و NRZ
- فاکتور فرم QSFP28 قابل وصل شدن گرم
- نظارت دیجیتال تشخیصی از طریق رابط I2C
- مصرف کم برق: ≤ 4W
- دمای اتاق کار: 0°C تا 70°C
- پوشش فلزی سازگار با RoHS و محکم
3. 100G QSFP28 BIDI SR تکنولوژی و استانداردها
این ماژول گیرنده نوری با استانداردهای QSFP28 MSA، SFF-8636 و IEEE 802.3 مطابقت دارد. از مدل سازی PAM4 برای عملیات 100G استفاده می کند و از KP4 FEC پشتیبانی می کند.طراحی دو طول موج اجازه می دهد تا ارتباطات دوگانه کامل از طریق یک فیبر OM3 / OM4 واحد، کاهش هزینه زیرساخت های فیبر.
4اصول کار
این ماژول ورودی های الکتریکی 4x25G را با استفاده از دو طول موج (850nm و 908nm) به سیگنال های نوری 2x50G تبدیل می کند. هر طول موج به طور همزمان از طریق یک فیبر ارسال و دریافت می شود.امکان جریان داده های دو طرفهDSP و CDR یکپارچه تضمین یکپارچگی سیگنال و BER پایین.
5درخواست ها
- ارتباطات مرکز داده
- محاسبات با کارایی بالا (HPC)
- زیرساخت های ابری
- شبکه سازی شرکت
- مراکز مخابراتی
6مشخصات
| پارامتر | ارزش |
|---|---|
| نرخ داده | 100G / 40G |
| طول موج | 850nm / 908nm |
| حداکثر فاصله | 70 متر (OM3) ، 100 متر (OM4) |
| مصرف برق | ≤ 4W |
| پشتیبانی DDM | آره |
| فاکتور فرم | QSFP28 |
7مزایا
- تعداد فیبر را در مقایسه با ماژول های سنتی SR 50٪ کاهش می دهد
- تاخیر کمتر و مصرف برق کمتر از مدل های رقابتی
- محفظه فلزی محکم برای عملکرد حرارتی بهتر
- با شبکه های 40G سازگار است
8خدمات و پشتیبانی
ما 5 سال گارانتی، حمل و نقل جهانی و پشتیبانی فنی 24 ساعته ارائه می دهیم. پیکربندی سفارشی و قیمت عمده در دسترس است.تمام ماژول های گیرنده نوری برای سازگاری با سوئیچ های اصلی OEM آزمایش می شوند.
9سوالات متداول
سوال: آیا این ماژول با سوئیچ های سیسکو / جونیپر / آریستا سازگار است؟
A: بله، با اکثر مارک های اصلی که از استانداردهای QSFP28 MSA پشتیبانی می کنند سازگار است.
سوال: تفاوت SR و BIDI SR چیست؟
A: BIDI SR از دو طول موج در یک فیبر استفاده می کند، در حالی که SR استاندارد از فیبر های جداگانه برای Tx / Rx استفاده می کند.
سوال: آیا می توان از آن در حالت 40G استفاده کرد؟
ج: بله، ماژول از حالت 40G از طریق پیکربندی I2C پشتیبانی می کند.
10احتیاط
- اجتناب از خم کردن فیبر فراتر از شعاع خم حداقل
- برای جلوگیری از آسیب، سطوح پایینی فیبر را تمیز کنید.
- از حداکثر دمای کار فراتر نرود
- فقط با میزبان های سازگار با MSA استفاده کنید
11معرفی شرکت

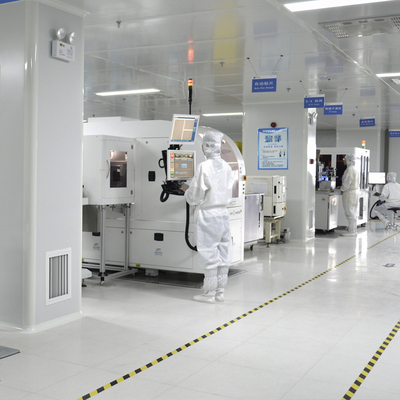

با بیش از یک دهه تجربه در صنعت، ما یک مرکز تولید در مقیاس بزرگ را تحت حمایت یک تیم فنی قوی اداره می کنیم. ما با مارک های پیشرو از جمله Mellanox، Ruckus، Aruba،و Extremeنمونه محصولات ما شامل سوئیچ های شبکه، آداپتورها، نقاط دسترسی بی سیم، کنترل کننده ها و کابل ها است.ما بیش از 10 میلیون دلار موجودی داریم تا بتوانیم تحویل سریع و ظرفیت های عرضه عمده را تضمین کنیمتیم های فروش و مهندسی اختصاصی ما خدمات مشتری و پشتیبانی فنی را در طول روز ارائه می دهند و شهرت قابل اعتماد در بازار جهانی را کسب می کنند.
