ماژول گیرنده نوری 400G QSFP112 SR4 با سرعت بالا سرعت بالا 850nm 100m MMF
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | own |

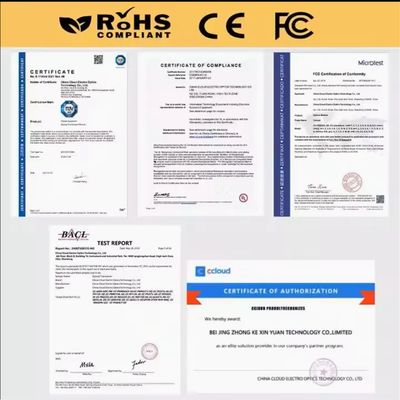

| گواهی: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| شماره مدل: | 400G OSFP 112 SR4 CC-OSFP04SR4-12D |
| مدرک: | QSFP112 400G SR4.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 50 عدد |
|---|---|
| قیمت: | Face to face/bulk price |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | کالاهای خالص 3-7 روز ؛ سفارشی سازی 2-4 هفته |
| شرایط پرداخت: | t/t |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-QSFD04VR4-12D |
|---|---|---|---|
| Performance: | 400G QSFP112 SR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
| برجسته کردن: | فرستنده-گیرنده 400G QSFP112 SR4,ماژول فرستنده و گیرنده نوری 400G,ماژول فرستنده نوری 850nm,400G Optical Transceiver Module,850nm Optical Transceiver Module |
||
توضیحات محصول

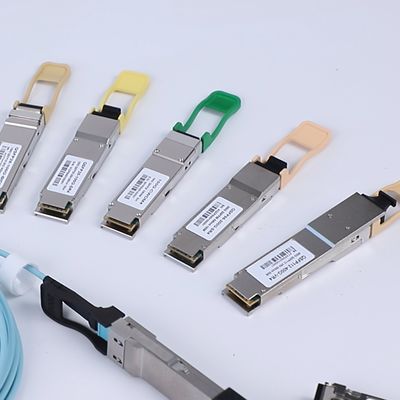

ماژول 400G QSFP112 SR4 Transceiver Optical
تجربه اتصال مرکز داده با عملکرد بالا با 400G QSFP112 SR4 ماماژول گیرنده نوریاین ماژول برای کاربردهای فیبر چند حالت کوتاه مدت طراحی شده است و از نرخ داده تا 425 گیگابایت در ثانیه در عرض 100 متر با استفاده از فیبر OM4 پشتیبانی می کند.و نظارت قوی بر تشخیص، این یک راه حل ایده آل برای مراکز داده مدرن و شبکه های با سرعت بالا است.
ویژگی های کلیدی
- فاکتور فرم QSFP112 قابل اتصال گرم با نظارت دیجیتال تشخیصی (DDM)
- 4 خط مستقل با سرعت 106.25Gbps در هر خط، به مجموع 425Gbps
- دسترسی تا 100 متر با فیبر چند حالت OM4
- تکنولوژی لیزر و گیرنده PIN VCSEL 850nm
- مصرف برق کم، حداکثر 10W
- مطابق با IEEE 802.3db، 802.3ck، و CMIS 4.0
- محصول لیزری طبق RoHS 6/6 و کلاس 1
تکنولوژی و استانداردها
اينماژول نوریبا استانداردهای صنعت از جمله IEEE 802.3db، IEEE 802.3ck و QSFP112 MSA مطابقت دارد. از مدل سازی PAM4 استفاده می کند و از رابط الکتریکی 400GAUI-4 پشتیبانی می کند.ماژول شامل تشخیص دیجیتال پیشرفته برای نظارت بر دمای در زمان واقعی است، ولتاژ، قدرت TX/RX، و جریان انحراف.
اصل کار
این گیرنده سیگنال های الکتریکی را با استفاده از چهار لیزر VCSEL 850nm به سیگنال های نوری تبدیل می کند. هر خط به طور مستقل کار می کند و داده ها را از طریق فیبر OM4 از طریق کانکتور MPO-12 انتقال می دهد.از طرف گیرنده، یک آرایه فوتودیود PIN سیگنال های نوری را به داده های الکتریکی تبدیل می کند و ارتباطات با سرعت بالا و کم تاخیر را تضمین می کند.
درخواست ها
- ارتباطات متقابل مرکز داده و معماری های ستون فقرات
- خوشه های محاسبات با عملکرد بالا (HPC)
- زیرساخت های ابری و شبکه های سازمانی
- شبکه های اصلی مخابرات و ISP
مشخصات
| پارامتر | ارزش | واحد |
|---|---|---|
| نرخ داده | 425 | گبت در ثانیه |
| طول موج | 850 | nm |
| حداکثر فاصله | 100 | m |
| نوع فیبر | صندوق های پولی OM4 | - |
| مصرف برق | ≤10 | W |
| دمای کار | 0 تا +70 | °C |
مزایا
- تراکم پورت بالاتر و قدرت کمتر در هر بیت در مقایسه با نسل های قبلی
- کاملا مطابق با استانداردهای MSA و IEEE برای سازگاری گسترده
- DDM پیشرفته برای نظارت بر وضعیت شبکه در زمان واقعی
- محفظه فلزی محکم برای عملکرد بهتر EMI
خدمات و پشتیبانی
ما یک گارانتی 5 ساله، پشتیبانی فنی 24/7 و حمل و نقل جهانی را ارائه می دهیم. تیم ما کمک های ادغام و خدمات پیکربندی سفارشی را برای اطمینان از پیاده سازی بی نقص ارائه می دهد.
سوالات عمومی
سوال: حداکثر فاصله پشتیبانی شده چیست؟
جواب: اينماژول گیرنده نوریتا 100 متري از فايبر مولتي مود OM4 پشتیبانی ميکنه.
سوال: آیا با سوئیچ های سیسکو / جونیپر / آریستا سازگار است؟
A: بله، طراحی شده است تا با مارک های اصلی که از فاکتور فرم QSFP112 پشتیبانی می کنند سازگار باشد.
س: چه داده های تشخیصی در دسترس است؟
A: دمای، ولتاژ، قدرت TX/RX، و جریان انحراف در هر کانال.
احتیاط ها
- کار در محدوده های دمایی و رطوبت مشخص شده
- استفاده از حفاظت مناسب ESD در هنگام دستکاری
- اطمینان از سازگاری سیستم میزبان قبل از نصب
- از خم کردن کابل های فیبر فراتر از شعاع خم حداقل اجتناب کنید
معرفی شرکت

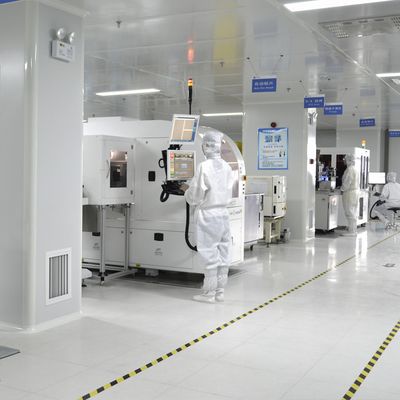

با بیش از یک دهه تجربه در صنعت، ما یک تاسیسات تولید بزرگ را اداره می کنیم و یک تیم فنی قوی را حفظ می کنیم. ما از جمله مارک های پیشرو Mellanox، Ruckus، Aruba و Extreme را نمایندگی می کنیم.مجموعه محصولات ما شامل سوئیچ های شبکه جدید اصلی استما بیش از 10 میلیون دلار موجودی داریم که تامین قابل اعتماد و قیمت رقابتی را تضمین می کند.تعهد ما به کیفیت و خدمات باعث شهرت قوی ما در بازار جهانی شده است.
