انتقال دهنده 200G QSFP112 SR4 VR2 با سرعت بالا برای مراکز داده
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | own |
| گواهی: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| شماره مدل: | 200G QSFP112 SR4 VR2 |
| مدرک: | QSFP112 200G SR4 VR2.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 50 عدد |
|---|---|
| قیمت: | Face to face/bulk price |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | کالاهای خالص 3-7 روز ؛ سفارشی سازی 2-4 هفته |
| شرایط پرداخت: | t/t |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| نام: | ماژول فرستنده نوری | شماره شماره: | CC-QSFP02VR2-12C |
|---|---|---|---|
| عمل: | 200G QSFP112 SR4 VR2 | سرعت: | 200 گرم |
| مشخصات: | 400*265*100mm | قابل اتصال گرم: | بله |
| ولتاژ عرضه: | 3.3 ولت | دمای مورد عملیاتی: | تجاری 0-70 درجه سانتیگراد ؛ 10G گزینه صنعتی -40-85 درجه سانتیگراد را ارائه می دهد. |
| مدیریت / تشخیص: | با سرعت بالا: CMIS Rev 5.0+ با I²C ؛ 10G: SFF-8472 DDM با I²C. | برنامه: | داده های مرکز اترنت ، HPC/Infiniband NDR ، ابر/ستون فقرات و مترو ، دسترسی و تجمع. |
| انطباق / محیط زیست: | CE/FCC/UL/TUV/ROHS | وضعیت: | جدید |
| برجسته کردن: | فرستنده-گيرنده QSFP112 برای مراکز داده,فرستنده-گيرنده QSFP112 با سرعت بالا,200G QSFP112 گیرنده,High-Speed QSFP112 Transceiver,200G QSFP112 Transceiver |
||
توضیحات محصول

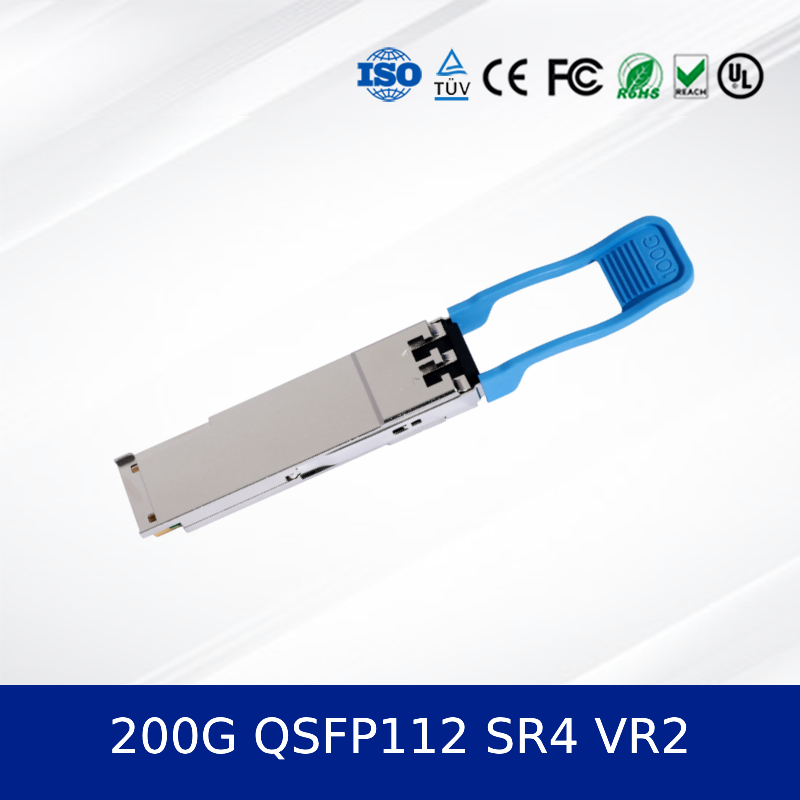

200G QSFP112 SR4 VR2 ماژول گیرنده نوری
تجربه اتصال 200G با تراکم بالا و قدرت کم برای مراکز داده نسل بعدی.ماژول گیرنده نوری212.5 گیگابایت در ثانیه را از طریق OM4 MMF تا 50 متر با استفاده از مدل PAM4 و فناوری VCSEL ارائه می دهد، که عملکرد قابل اعتماد را با تشخیص دیجیتال پیشرفته تضمین می کند.
- سرعت بالا:212.5 Gbps نرخ داده های جمع (2x 106.25 Gbps خطوط).
- محدوده:تا 50 متري روي فايبر مولتي مود OM4
- قدرت کم:حداکثر مصرف برق 6 وات
- قابل وصل شدن به حالت گرم:فاکتور فرم QSFP112 با مدیریت CMIS 4.0
- طراحی محکم:محفظه فلزی برای ایمنی EMI، دمای کار 0°C تا +70°C.
200G QSFP112 SR4 VR2 ویژگی های کلیدی
- فاکتور فرم QSFP112 نوع 1 قابل وصل شدن گرم
- فرستنده VCSEL 850nm و گیرنده PIN
- يه کانکتور مخزن MPO-12
- رابط الکتريکي 200GAUI-2-S C2M
- پشتیبانی از نظارت دیجیتال تشخیصی (DDM)
- مطابق با RoHS 6/6.
تکنولوژی و استانداردهای اصلی 200G QSFP112 SR4 VR2
اينماژول نوریبا استاندارد های IEEE 802.3db و IEEE 802.3ck برای برنامه های 200GBASE-VR2 مطابقت دارد. از مدل سازی PAM4 در 53.125 GBd در هر خط استفاده می کند و از CMIS 4.0 برای مدیریت پیشرفته پشتیبانی می کند.طراحی اطمینان از سازگاری با مشخصات QSFP112 MSA.
200G QSFP112 SR4 VR2 اصول عملیاتی
این گیرنده سیگنال های الکتریکی را با استفاده از لیزرهای VCSEL 850nm به سیگنال های نوری تبدیل می کند. هر یک از دو خط مستقل نور PAM4-مدول شده را از طریق فیبر چند حالت انتقال می دهد.طرف گیرنده از یک فوتودیود PIN برای تبدیل سیگنال های نوری ورودی به داده های الکتریکی استفاده می کند، که امکان ارتباط دو طرفه 200G را فراهم می کند.
200G QSFP112 SR4 VR2 کاربردهای معمول
ایده آل برای اتصال های کوتاه مدت در مراکز داده، محاسبات با عملکرد بالا (HPC) و محیط های شبکه سازمانی. معمولا در:
- اتصالات سوئیچ بالا (ToR)
- معماری ستون فقرات مرکز داده.
- جمع آوری سرورها و ذخیره شبکه
- کلاستر هوش مصنوعی و زیرساخت های ابری.
مشخصات و راهنمای انتخاب
| پارامتر | ارزش |
|---|---|
| فاکتور فرم | QSFP112 |
| نرخ داده | 212.5 گیگابایت در ثانیه (2x 106.25 گیگابایت در ثانیه) |
| طول موج | 850 نانومتر |
| مکس ریچ | 50 متر (OM4 MMF) |
| مصرف برق | ≤ 6 وات |
| دمای کار | 0°C تا +70°C |
| رابط | MPO-12 |
مزیت های رقابتی
در مقایسه با نسل های قبلی مانند QSFP28، اینماژول گیرنده نوریاین سیستم دارای تراکم بالاتر و قدرت کمتر در هر بیت است. این یک مسیر مهاجرت مقرون به صرفه به 200G را بدون نیاز به تغییرات زیرساخت فراهم می کند.800 گرم در هر روزگزینه های جایگزین به طور معمول به دامنه های طولانی تر اما با قدرت و هزینه بالاتر هدف قرار می دهند، و این ماژول VR2 را برای پیاده سازی های کوتاه مدت با ضمیر بودجه و چگالی بالا بهینه می کند:
خدمات و پشتیبانی
ما 3 سال گارانتی در تمامماژول نوریمحصولات. زمان تحویل استاندارد 2-4 هفته است، با گزینه های سریع در دسترس است. تیم فنی ما 24/7 مشاوره پیش فروش و پشتیبانی پس از فروش را ارائه می دهد،از جمله پشتیبانی از ادغام سیستم و به روز رسانی نرم افزار.
پرسش های مکرر
سوال: حداکثر فاصله ای که این فرستنده می تواند از آن استفاده کند چقدر است؟
پاسخ: تا 50 متر از فیبر چند حالت OM4 پشتیبانی می کند.
سوال: آیا این ماژول با پورت های QSFP56 سازگار است؟
A: بله، فاکتور فرم QSFP112 با پورت های میزبان QSFP56 سازگار است و ارتقاء شبکه را تضمین می کند:
س: مصرف برق معمولی چیست؟
A: حداکثر مصرف برق در حالت کار کامل 6W است، با حالت کم مصرف کمتر از 1.5W.
س: آیا از نظارت دیجیتال تشخیصی (DDM) پشتیبانی می کند؟
A: بله، آن را در زمان واقعی نظارت بر دمای، ولتاژ، TX جریان تعصب، قدرت خروجی TX، و قدرت ورودی RX فراهم می کند.
س: چه نوع کابل فیبر مورد نیاز است؟
پاسخ: برای اتصال فیبر چند حالت، نیاز به یک کابل نوار MPO-12 به MPO-12 دارد.
احتیاط های مهم
- اطمینان از سازگاری سیستم میزبان با فاکتور فرم QSFP112 و مدیریت CMIS 4.0.
- فقط در محدوده دمای مورد نظر کار کنید (0°C تا +70°C).
- استفاده از احتیاط های مناسب ESD در هنگام دستکاری و نصب.
- از تجاوز به حداکثر قدرت ورودی نوری 5 دبیلم در هر خط جلوگیری شود تا از آسیب رساندن گیرنده جلوگیری شود.
- اطمینان از پاک بودن رابط های کانکتور MPO برای حفظ یکپارچگی سیگنال و به حداقل رساندن تلفات.
معرفی شرکت

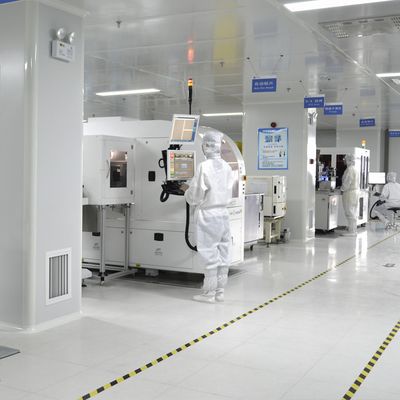

شرکت فناوری نوری برق چین Cloud Electro Optics Technology Co., Ltd. بیش از یک دهه تجربه در صنعت سخت افزار شبکه را به همراه دارد.ما یک کارخانه تولید در مقیاس بزرگ را اداره می کنیم که توسط یک تیم تحقیق و توسعه قوی پشتیبانی می شودنمونه محصولات ما شامل سوئیچ های اصلی و جدید، آداپتورهای شبکه، نقاط دسترسی بی سیم، کنترلرها و کابل های مارک های پیشرو است.ما موجودی گسترده ای با بیش از 10 میلیون واحد در دسترس داریمتعهد ما فراتر از تحویل است، با مشاوره 24/7 مشتری و پشتیبانی فنی توسط تیم حرفه ای جهانی ما.
