ماژول فرستنده نوری 200G QSFP56 SR4 AOC 3m کابل برای 200G اترنت OM4 MMF، کم مصرف، CMIS سازگار
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | own |
| گواهی: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| شماره مدل: | 200G QSFP56 SR4 AOC 3M |
| مدرک: | 200G QSFP56 SR4 AOC 3m.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 50 عدد |
|---|---|
| قیمت: | Face to face/bulk price |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | کالاهای خالص 3-7 روز ؛ سفارشی سازی 2-4 هفته |
| شرایط پرداخت: | t/t |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| نام: | ماژول فرستنده نوری | شماره شماره: | CC-QRRAOC3-SD |
|---|---|---|---|
| عمل: | 200G QSFP56 SR4 AOC 3M | سرعت: | 200 گرم |
| مشخصات: | 400*265*100mm | قابل اتصال گرم: | بله |
| ولتاژ عرضه: | 3.3 ولت | دمای مورد عملیاتی: | تجاری 0-70 درجه سانتیگراد ؛ 10G گزینه صنعتی -40-85 درجه سانتیگراد را ارائه می دهد. |
| مدیریت / تشخیص: | با سرعت بالا: CMIS Rev 5.0+ با I²C ؛ 10G: SFF-8472 DDM با I²C. | برنامه: | داده های مرکز اترنت ، HPC/Infiniband NDR ، ابر/ستون فقرات و مترو ، دسترسی و تجمع. |
| انطباق / محیط زیست: | CE/FCC/UL/TUV/ROHS | وضعیت: | جدید |
| برجسته کردن: | ماژول گیرنده نوری AOC QSFP56 SR4,ماژول گیرنده نوری سازگار با CMIS,ماژول گیرنده نوری 3m,CMIS Compliant Optical Transceiver Module,3m Cable Optical Transceiver Module |
||
توضیحات محصول

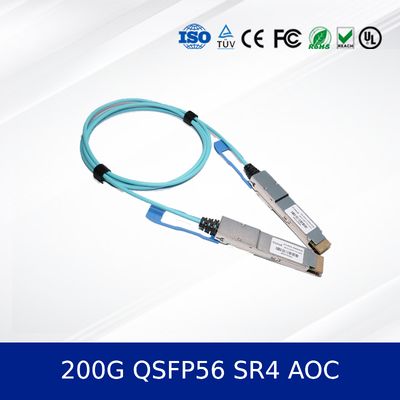

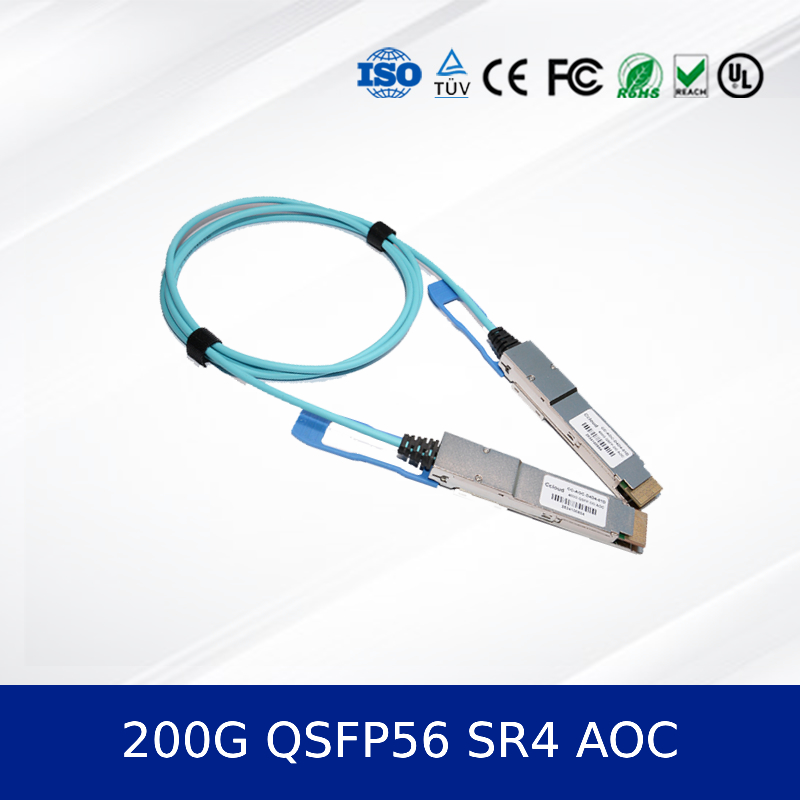

200G QSFP56 SR4 AOC 3m
ارائه اتصال با سرعت بالا و قابل اطمینان برای مراکز داده و محاسبات با کارایی بالا (HPC) با ما 200G QSFP56 SR4 AOC 3m کابل نوری فعال (AOC). این ماژول فرستنده و گیرنده نوری راه حل برای کارایی و عملکرد در محیط های پر تقاضا طراحی شده است.
نکات فروش کلیدی
- فاکتور فرم QSFP56 با قابلیت اتصال داغ برای استقرار و نگهداری آسان.
- از نرخ داده 200 گیگابیت بر ثانیه (4x50G PAM4) از طریق فیبر چند حالته پشتیبانی می کند.
- تا 100 متر روی OM4 MMF و 70 متر روی OM3 MMF برسید.
- مصرف برق کم، معمولاً کمتر از 4 وات در هر پورت.
- مطابق با استانداردهای صنعت از جمله QSFP56 MSA، SFF-8636 و IEEE 802.3cd.
بررسی اجمالی محصول
The 200G QSFP56 SR4 AOC برای پیوندهای ارتباطی داده با سرعت بالا و برد کوتاه طراحی شده است. این ماژول چهار کانال مستقل فول دوبلکس را ادغام می کند که هر کدام با 26.56 گیگابایت در ثانیه (53.125 گیگابیت بر ثانیه با رمزگذاری PAM4) کار می کنند و پهنای باند تجمعی 200 گیگابیت بر ثانیه را ارائه می دهند. این ماژول نوری یک راه حل ایده آل برای جایگزینی کابل های مسی حجیم تر است که برد طولانی تر، چگالی پهنای باند بالاتر و ایمنی برتر در برابر تداخل الکترومغناطیسی (EMI) را ارائه می دهد.
مشخصات 200G QSFP56 SR4 AOC 3m
- فاکتور فرم QSFP56 با قابلیت اتصال داغ.
- 4 کاناله موازی ماژول فرستنده و گیرنده نوری.
- آرایه VCSEL 850 نانومتری فرستنده و گیرنده آرایه فوتودیود PIN.
- CDR داخلی (بازیابی ساعت و داده) در هر دو کانال فرستنده و گیرنده.
- مصرف برق کم: < 4W معمول.
- نظارت تشخیصی دیجیتال (DDM) از طریق رابط I2C.
- مطابق با RoHS.
فناوری
این AOC از فناوری مدولاسیون PAM4 (مدولاسیون دامنه پالس 4 سطحی) استفاده می کند و به طور موثر توان عملیاتی داده را در مقایسه با مدولاسیون NRZ سنتی بدون افزایش الزامات پهنای باند دو برابر می کند. این با QSFP56 MSA، استاندارد اترنت IEEE 802.3cd 200GBASE-SR4 و CMIS (مشخصات رابط مدیریت مشترک) نسخه 4.0 مطابقت دارد. رابط الکتریکی 200GAUI-4 است.
اصل کار
AOC با تبدیل سیگنال های الکتریکی به سیگنال های نوری برای انتقال از طریق یک کابل فیبر چند حالته تعبیه شده، کار می کند. سمت فرستنده از یک آرایه VCSEL (لیزر ساطع کننده سطح حفره عمودی) برای تبدیل سیگنال های دیفرانسیل الکتریکی ورودی (TX1P/N به TX4P/N) به پالس های نور استفاده می کند. این پالس ها از طریق فیبر حرکت می کنند. در انتهای گیرنده، یک آرایه فوتودیود PIN پالس های نور را تشخیص می دهد و آنها را به سیگنال های دیفرانسیل الکتریکی (RX1P/N به RX4P/N) تبدیل می کند. مدارهای CDR یکپارچه در هر دو انتها یکپارچگی سیگنال و بازیابی زمان بندی را تضمین می کنند.
برنامه های کاربردی
- اتصالات ستون فقرات-برگ مرکز داده.
- خوشه های محاسباتی با کارایی بالا (HPC).
- هوش مصنوعی (AI) و ساختار آموزش یادگیری ماشینی.
- زیرساخت شبکه در شبکه‌های منطقه ذخیره‌سازی (SAN).
- اتصال سوئیچ‌های top-of-rack (ToR) به سرورها یا سوئیچ‌های دیگر.
با برندهای اصلی سوئیچ‌ها و آداپتورهایی که از فاکتور فرم QSFP56 و پروتکل‌های 200G Ethernet یا InfiniBand HDR پشتیبانی می‌کنند، سازگار است.
مشخصات و راهنمای انتخاب
مشخصات فنی
| پارامتر | مقدار |
|---|---|
| نرخ داده (تجمعی) | 212.5 گیگابیت بر ثانیه (4×53.125 گیگابیت بر ثانیه PAM4) |
| حداکثر فاصله (OM4 / OM3 MMF) | 100 متر / 70 متر |
| طول موج | 850 نانومتر |
| مصرف برق | < 4W معمول |
| ولتاژ تغذیه | 3.3 ولت ±5% |
| دمای عملیاتی کیس | 0°C تا +70°C |
| رابط (الکتریکی) | 200GAUI-4 |
| رابط (نوری) | کانکتور MPO-12 |
| تشخیص | نظارت تشخیصی دیجیتال (SFF-8636) |
اطلاعات سفارش
| شماره قطعه | طول کابل | نوع فیبر |
|---|---|---|
| CC-QRRAOC3-SD | 3 متر | OM3 |
| CC-QRRAOC5-SD | 5 متر | OM3 |
| CC-QRRAOC7-SD | 7 متر | OM3 |
| CC-QRRAOCX-SD | 10 متر | OM3 |
مزایا
- برد و پهنای باند برتر: مسافت های طولانی تر (تا 100 متر) و پهنای باند بالاتر را در مقایسه با DAC های غیرفعال ارائه می دهد که معمولاً به برد کوتاه تری محدود می شوند (<5m).
- ایمنی EMI: فیبر نوری در برابر تداخل الکترومغناطیسی مقاوم است و انتقال داده پایدار را در محیط های پر سر و صدا از نظر الکتریکی تضمین می کند.
- کاهش وزن و حجم: نازک تر و سبک تر از کابل های مسی معادل، بهبود جریان هوا و سهولت مدیریت کابل در رک های با چگالی بالا.
- توان کمتر: در مسافت های بیش از چند متر، انرژی کمتری نسبت به راه حل های مسی فعال مصرف می کند و به کاهش هزینه های عملیاتی (OPEX) و مراکز داده خنک تر کمک می کند.
- حفاظت از سرمایه گذاری: The ماژول فرستنده و گیرنده نوری طراحی، شبیه به آینده 800g osfp فناوری ها، سازگاری و مقیاس پذیری را تضمین می کند.
خدمات و پشتیبانی
ما با یک بسته خدمات جامع پشت محصولات خود ایستاده ایم. این شامل گارانتی محدود استاندارد، زمان های تحویل قابل اعتماد برای سفارشات حجمی و دسترسی به مشاوره فنی قبل از فروش است. تیم پشتیبانی ما برای کمک به چالش های ادغام و اطمینان از عملکرد بهینه در محیط شبکه خاص شما در دسترس است.
سوالات متداول (FAQ)
س1: تفاوت بین این AOC و DAC (کابل مسی متصل مستقیم) چیست؟
پاسخ: AOC ها از فیبر نوری استفاده می کنند که امکان دسترسی طولانی تر (تا 100 متر)، ایمنی در برابر EMI و وزن کمتر را فراهم می کند. DAC ها مبتنی بر مس هستند، به طور کلی به فواصل کوتاه تر محدود می شوند (معمولاً <5m برای 200G)، سنگین تر هستند و می توانند مستعد EMI باشند.
س2: آیا این AOC با پورت های 100G QSFP28 سازگار است؟
پاسخ: کانکتور فیزیکی برای پورت های QSFP56 طراحی شده است. در حالی که سازگاری الکتریکی ممکن است در برخی از سناریوهای break-out (به عنوان مثال، 200G به 2x100G) امکان پذیر باشد، در درجه اول به یک پورت QSFP56 بومی برای عملکرد 200G نیاز دارد. همیشه لیست های سازگاری سوئیچ/آداپتور را بررسی کنید.
س3: مصرف برق معمولی این کابل چقدر است؟
پاسخ: مصرف برق معمولی کمتر از 4 وات است که آن را به یک انتخاب کم مصرف برای استقرار با چگالی بالا تبدیل می کند.
س4: آیا می توانم از این AOC با فیبر OM5 استفاده کنم؟
پاسخ: بله، این AOC با فیبر چند حالته OM5 سازگار است و می تواند به حداکثر فاصله مشخص شده 100 متر برسد.
احتیاط ها
- رسیدگی: از خم کردن کابل فراتر از حداقل شعاع خمش آن (30 میلی متر) خودداری کنید تا از آسیب دائمی به الیاف داخلی جلوگیری شود.
- سازگاری: قبل از خرید، سازگاری را با مدل سوئیچ، روتر یا آداپتور خاص خود تأیید کنید. در حالی که با استانداردها مطابقت دارد، پیاده سازی می تواند متفاوت باشد.
- محیط: کابل را در محدوده دما و رطوبت مشخص شده کار و ذخیره کنید تا از قابلیت اطمینان و طول عمر اطمینان حاصل شود.
- تمیز کردن: کانکتورهای نوری را تمیز نگه دارید و در صورت عدم استفاده با درپوش های گرد و غبار محافظت کنید. کانکتورهای آلوده می توانند عملکرد را به طور قابل توجهی کاهش دهند.
- تخلیه الکترواستاتیک (ESD): هنگام جابجایی، اقدامات احتیاطی استاندارد ESD را رعایت کنید تا از آسیب به قطعات الکترونیکی داخلی جلوگیری شود.
معرفی شرکت

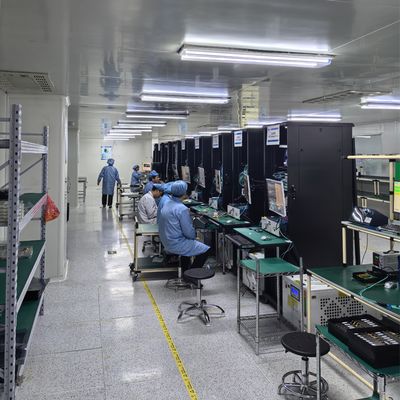

با بهره گیری از بیش از یک دهه تجربه در صنعت، شرکت ما از یک مرکز تولید در مقیاس بزرگ که توسط یک تیم مهندسی فنی قوی پشتیبانی می شود، فعالیت می کند. ما با ارائه راه حل های شبکه با کیفیت بالا به مشتریان جهانی متنوع، شهرت خوبی ایجاد کرده ایم.
ما یک شریک مورد اعتماد برای برندهای پیشرو هستیم و یک سبد جامع از جمله سوئیچ های شبکه جدید اصلی، آداپتورها، نقاط دسترسی بی سیم، کنترلرهای بی سیم و کابل ها را ارائه می دهیم. موجودی گسترده ما که ارزش آن میلیون ها دلار است، ما را قادر می سازد تا انواع گسترده ای از محصولات را در مقادیر زیاد برای پاسخگویی به نیازهای پروژه تامین کنیم.
تعهد ما فراتر از تحویل است. ما مشاوره مشتری و پشتیبانی فنی شبانه روزی ارائه می دهیم و اطمینان حاصل می کنیم که عملیات شما به آرامی انجام می شود. تیم های فروش و فنی حرفه ای اختصاصی ما، ما را در بازار جهانی به دلیل قابلیت اطمینان و برتری خدمات به رسمیت شناخته اند.
