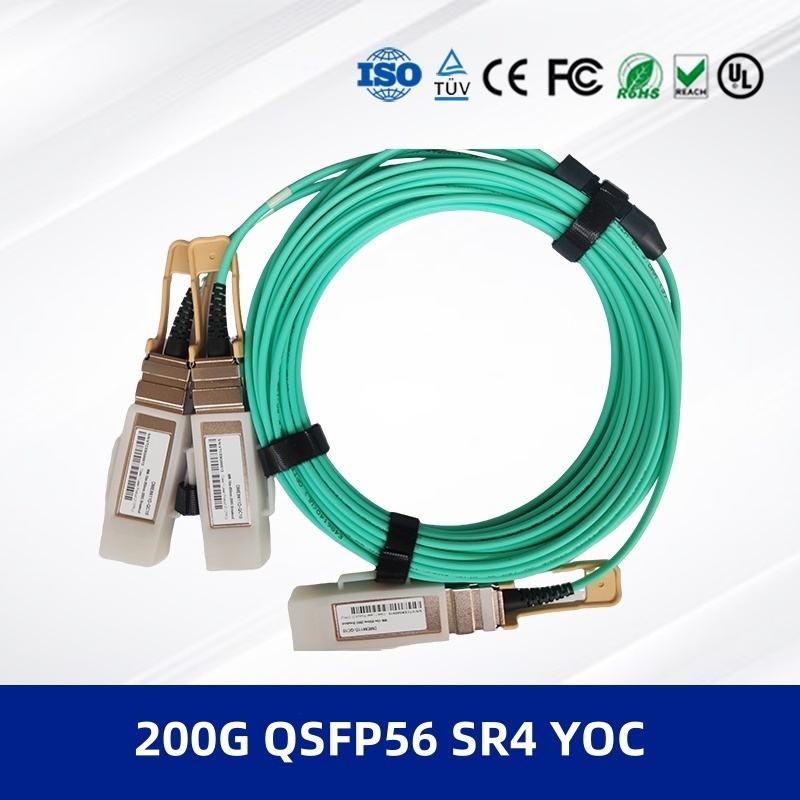

ماژول فرستنده-گیرنده نوری 200G QSFP56 SR4 YOC کابل AOC 3M 200G QSFP56 SR4 به 2x100G مدولاسیون PAM4 و پشتیبانی DDM
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | own |
| گواهی: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| شماره مدل: | 200G QSFP56 SR4 YOC 3M |
| مدرک: | 200G QSFP56 SR4 YOC 3M.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 50 عدد |
|---|---|
| قیمت: | Face to face/bulk price |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | کالاهای خالص 3-7 روز ؛ سفارشی سازی 2-4 هفته |
| شرایط پرداخت: | t/t |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| نام: | ماژول فرستنده نوری | شماره شماره: | CC-PII110L-XD |
|---|---|---|---|
| عمل: | 10G SFP+ SR | سرعت: | 10 گرم |
| مشخصات: | 400*265*100mm | قابل اتصال گرم: | بله |
| ولتاژ عرضه: | 3.3 ولت | دمای مورد عملیاتی: | تجاری 0-70 درجه سانتیگراد ؛ 10G گزینه صنعتی -40-85 درجه سانتیگراد را ارائه می دهد. |
| مدیریت / تشخیص: | با سرعت بالا: CMIS Rev 5.0+ با I²C ؛ 10G: SFF-8472 DDM با I²C. | برنامه: | داده های مرکز اترنت ، HPC/Infiniband NDR ، ابر/ستون فقرات و مترو ، دسترسی و تجمع. |
| انطباق / محیط زیست: | CE/FCC/UL/TUV/ROHS | وضعیت: | جدید |
| برجسته کردن: | ماژول فرستنده-گیرنده نوری 200G QSFP56 SR4,ماژول فرستنده-گیرنده نوری مدولاسیون PAM4,ماژول فرستنده-گیرنده نوری کابل AOC,PAM4 Modulation Optical Transceiver Module,AOC Cable Optical Transceiver Module |
||
توضیحات محصول
بررسی اجمالی محصول 200G QSFP56 SR4 YOC 3M
این 200G QSFP56 SR4 به 2xQSFP56 کابل نوری فعال SR2 (AOC) یک راه‌حل شکست با کارایی بالا است که برای مراکز داده نسل بعدی و محیط‌های شبکه پرسرعت طراحی شده است. این کابل به طور موثر یک پورت 200G را به دو کانال 100G مستقل تقسیم می‌کند و انعطاف‌پذیری و مقیاس‌پذیری را برای معماری‌های شبکه مدرن ارائه می‌دهد. این ماژول فرستنده و گیرنده نوری آرایه‌های VCSEL و فوتودیود پیشرفته را ادغام می‌کند تا اتصال قابل اعتماد، کم مصرف و با پهنای باند بالا را از طریق فیبر چند حالته تضمین کند.
ویژگی‌های کلیدی 200G QSFP56 SR4 YOC 3M
- طراحی شکست: یک کانکتور 200G QSFP56 SR4 به دو کانکتور 100G QSFP56 SR2
- مدولاسیون PAM4 که تا 53.125 گیگابیت بر ثانیه در هر کانال را پشتیبانی می‌کند
- آرایه‌های فرستنده VCSEL 850 نانومتری و گیرنده فوتودیود PIN یکپارچه
- نظارت تشخیصی دیجیتال (DDM) برای ردیابی عملکرد در زمان واقعی
- قابلیت اتصال داغ با مصرف کم انرژی: <4W (انتهای 200G)، <3W (انتهای 100G)
- مطابق با RoHS 2.0 و استانداردهای صنعت
فناوری و استانداردهای 200G QSFP56 SR4 YOC 3M
این ماژول نوری با مشخصات IEEE 802.3cd، InfiniBand HDR، SFF-8679 و CMIS 4.0 / SFF-8636 مطابقت دارد. این فناوری از فناوری مدولاسیون PAM4 برای دستیابی به نرخ داده بالا با بهبود یکپارچگی سیگنال و مصرف انرژی کمتر در مقایسه با مدولاسیون NRZ استفاده می‌کند.
اصل کار
AOC سیگنال‌های الکتریکی را با استفاده از آرایه‌های VCSEL در انتهای فرستنده به سیگنال‌های نوری تبدیل می‌کند. سیگنال‌های نوری از طریق فیبر چند حالته منتقل می‌شوند و در انتهای گیرنده از طریق آرایه‌های فوتودیود به سیگنال‌های الکتریکی تبدیل می‌شوند. عملکرد شکست به یک پورت 200G اجازه می‌دهد تا دو لینک 100G جداگانه را هدایت کند و گزینه‌های اتصال انعطاف‌پذیری را ارائه دهد.
کاربردهای 200G QSFP56 SR4 YOC 3M
- اتصالات متقابل مرکز داده و معماری‌های ستون فقرات-برگ
- محاسبات ابری و مراکز داده مقیاس‌پذیر
- محاسبات با کارایی بالا (HPC) و سیستم‌های InfiniBand HDR
- شبکه‌های سازمانی و شبکه‌های منطقه ذخیره‌سازی (SAN)
مشخصات
| پارامتر | مقدار |
|---|---|
| نرخ داده | 200G (4x50G PAM4) تا 2x100G |
| طول موج | 850 نانومتر |
| حداکثر فاصله | تا 30 متر بر روی OM4 MMF |
| مصرف برق | <4W (انتهای 200G)، <3W (انتهای 100G) |
| دمای عملیاتی | 0°C تا 70°C |
اطلاعات سفارش
| شماره مدل | طول |
|---|---|
| CC-AOC-Q2Q1-01C | 1 متر |
| CC-AOC-Q2Q1-03C | 3 متر |
| CC-AOC-Q2Q1-05C | 5 متر |
| CC-AOC-Q2Q1-07C | 7 متر |
| CC-AOC-Q2Q1-10C | 10 متر |
مزایا
- تاخیر کمتر و پهنای باند بالاتر در مقایسه با کابل‌های DAC
- سبک وزن و انعطاف‌پذیر برای مدیریت آسان کابل
- ایمنی EMI بهتر و جداسازی الکتریکی
- طراحی آینده‌نگر که از 800g osfp مسیرهای ارتقا پشتیبانی می‌کند
خدمات و پشتیبانی
ما 3 سال گارانتی، حمل و نقل جهانی و پشتیبانی فنی 24/7 ارائه می‌دهیم. تیم ما راهنمایی‌های یکپارچه‌سازی و تأیید سازگاری را برای اطمینان از استقرار یکپارچه ارائه می‌دهد.
سوالات متداول
س: آیا این AOC با سوئیچ‌های 200G از برندهای بزرگ سازگار است؟
پاسخ: بله، این دستگاه به گونه‌ای طراحی شده است که با پورت‌های QSFP56 استاندارد سازگار باشد و از قابلیت همکاری چند فروشنده پشتیبانی می‌کند.
س: حداکثر طول شکست چقدر است؟
پاسخ: نقطه شکست بر اساس طول کابل متفاوت است. به عنوان مثال، یک کابل 3 متری دارای یک بخش شکست 1 متری است.
س: آیا این ماژول فرستنده و گیرنده نوری می‌تواند در سیستم‌های InfiniBand HDR استفاده شود؟
پاسخ: بله، با استانداردهای InfiniBand 4x HDR مطابقت دارد.
احتیاط‌ها
- از خم کردن کابل فراتر از شعاع 30 میلی‌متر خودداری کنید.
- از تمیز بودن کانکتورها برای جلوگیری از از دست رفتن سیگنال اطمینان حاصل کنید.
- در محدوده دما و رطوبت مشخص شده کار کنید.
- قبل از نصب، سازگاری دستگاه میزبان را تأیید کنید.
معرفی شرکت

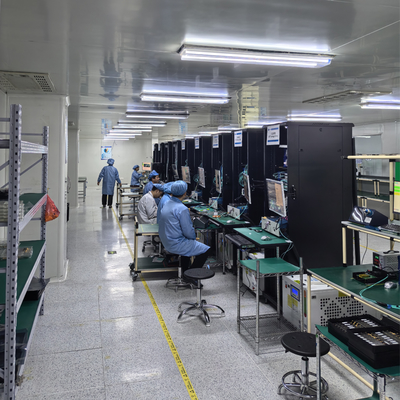

با بیش از یک دهه تجربه در صنعت، ما یک مرکز تولید بزرگ را اداره می‌کنیم که توسط یک تیم فنی قوی پشتیبانی می‌شود. ما به مشتریان جهانی با طیف گسترده‌ای از محصولات شبکه، از جمله سوئیچ‌های اصلی، آداپتورهای شبکه، نقاط دسترسی بی‌سیم و کابل‌ها از برندهای پیشرو مانند Mellanox، Ruckus، Aruba و Extreme خدمات ارائه می‌دهیم. موجودی گسترده ما ما را قادر می‌سازد تا محصولات را در مقادیر زیاد با قیمت‌های رقابتی عرضه کنیم. ما خدمات مشتری و پشتیبانی فنی شبانه‌روزی ارائه می‌دهیم و از تحویل مطمئن و کمک حرفه‌ای اطمینان حاصل می‌کنیم.
